실험실 공조 시스템 공사는 실험실 내부의 온도, 습도, 공기 흐름, 청정도 등을 제어하여 안정적인 실험 환경을 유지하고, 실험 중 발생하는 유해물질과 오염물질을 안전하게 배출하는 시스템을 설치하는 작업.

공조 시스템은 실험 결과의 정확성을 유지하고, 연구자와 장비의 안전을 보장하는 데 필수적 임.

실험실 공조 시스템의 주요 기능

온도 및 습도 제어

실험 장비와 시약들은 온도와 습도 변화에 민감할 수 있기 때문에, 정밀한 제어가 필요.

공조 시스템은 실험실 내의 온도와 습도를 일정하게 유지하여 실험의 정확성을 보장.

일반적으로 실험실 온도는 18~25°C, 습도는 30~60%로 유지되며, 특정 실험에 따라 맞춤 설정이 가능.

환기 및 공기 정화

실험실에서는 다양한 화학물질, 유해 가스, 먼지가 발생하므로, 이를 제거하기 위한 환기 시스템이 필수적.

실험 중 발생하는 유해물질을 신속하게 제거하고, 외부로 안전하게 배출하는 역할을 함.

HEPA 또는 ULPA 필터와 같은 고성능 필터 시스템이 사용되어 실험실의 공기 청정도를 유지하며, 공기 중 미세 입자, 세균, 바이러스 등을 제거 함.

압력 제어 (양압 및 음압)

특정 실험실에서는 양압 또는 음압을 유지해야 함.

양압

외부 공기가 실험실 내부로 들어오지 않도록 공기압을 높게 유지 함.

이는 오염을 방지하고, 실험실이 깨끗한 상태로 유지되도록 함.

음압

내부 공기가 외부로 나가는 것을 방지하고, 유해물질이나 위험 물질이 포함된 공기가 실험실 밖으로 유출되지 않도록 유지. 생물안전 실험실(BSL)이나 감염성 물질을 다루는 실험실에서 사용.

공기 순환 및 배출

공조 시스템은 공기 순환을 통해 실험실 내 공기를 끊임없이 교체 함.

이는 실험실 내부에서 발생한 유해물질이 외부로 배출되고, 청정한 공기가 지속적으로 유입되도록 함.

배기 시스템은 실험 중 발생한 유해물질을 외부로 안전하게 배출하며, 후드나 배기 덕트를 통해 오염된 공기를 제거 함.

실험실 공조 시스템의 구성 요소

공기 조화기 (AHU, Air Handling Unit)

공기 조화기(AHU)는 실내 공기의 냉각, 가열, 가습, 제습을 담당하며, 실험실 내부 공기의 온도와 습도를 제어 함.

공기 조화기에는 필터 시스템, 냉난방 코일, 가습기 등이 포함 됨.

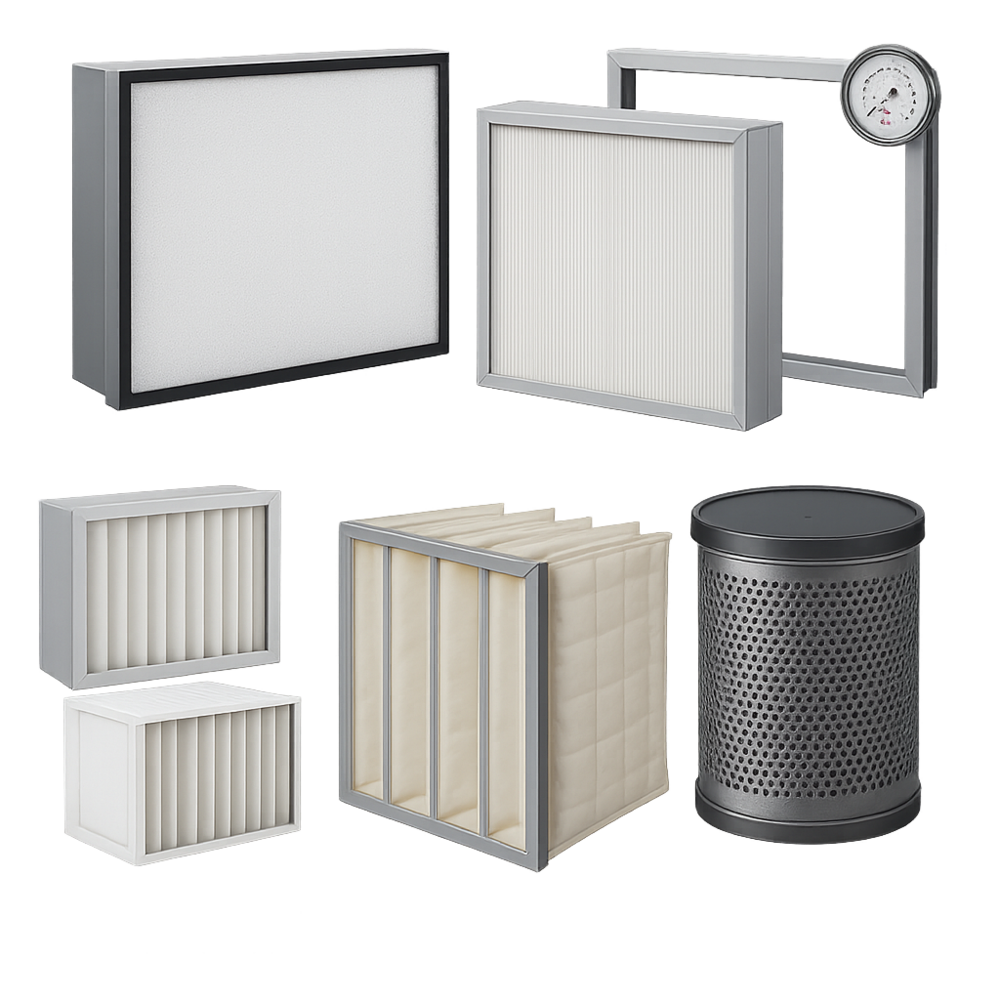

필터 시스템

실험실 공기 중의 입자성 오염물질(미세먼지, 박테리아, 바이러스 등)을 제거하기 위해 HEPA 또는 ULPA 필터가 설치 됨.

HEPA 필터는 99.97% 이상의 미세 입자를 제거하며, ULPA 필터는 99.999% 이상의 입자를 제거할 수 있음.

이는 클린룸, 생물안전 실험실에서 필수적 임.

덕트 시스템

공조 시스템의 핵심 구성 요소인 덕트는 공기를 실험실의 각 구역으로 공급하거나 배출하는 역할을 함.

덕트는 공기 흐름이 원활하게 이루어지도록 설계되며, 단열 처리가 되어 에너지 효율을 높힘.

배기 시스템

실험 중 발생한 유해물질을 실험실 밖으로 배출하는 배기 시스템이 설치 됨.

국소 배기 시스템(예: 후드)과 덕트가 설치되어, 오염 물질이 공기 중으로 확산되지 않도록 제거 함.

온도 및 습도 센서

온습도 센서를 통해 실험실 내부의 온도와 습도를 지속적으로 모니터링하고 제어 함.

자동화된 시스템을 통해 실시간으로 변화를 감지하고, 적절한 조치를 취할 수 있음.

실험실 공조 시스템 공사 단계

설계 단계

실험실의 사용 목적과 환경에 맞춰 공조 시스템을 설계.

실험실에서 사용하는 장비, 실험 조건, 취급 물질을 고려하여 냉난방, 환기, 압력 제어 등을 포함한 시스템을 맞춤 설계.

공기 흐름 분석을 통해 실험실 내부의 청정도와 안전성을 유지하기 위한 배치가 이루어 짐.

덕트 및 배기 시스템 설치

설계된 덕트 시스템을 설치하여 실험실 각 구역으로 공기가 고르게 흐를 수 있도록 함.

배기 덕트는 유해물질을 실험실 외부로 안전하게 배출하도록 설계 함.

후드 시스템이나 국소 배기 시스템이 설치되며, 실험 중 발생한 유해물질을 즉시 제거할 수 있도록 배치 함.

공기 조화기 및 필터 시스템 설치

공기 조화기(AHU)와 필터 시스템을 설치하여 실험실의 공기를 제어.

공기 조화기는 실험실의 온도, 습도를 일정하게 유지하고, 필터 시스템은 공기 중의 오염물질을 제거 함.

HEPA 필터 또는 ULPA 필터는 실험실 청정도를 유지하기 위한 필수 장비로 설치 됨.

자동화 제어 시스템 설치

온습도 제어 시스템과 공기 흐름 제어 시스템을 설치하여, 실시간으로 실험실 환경을 모니터링하고 필요시 자동으로 조정될 수 있도록 함.

경고 시스템이 포함되어 이상이 발생할 경우 즉각적인 조치를 취할 수 있음.

테스트 및 시스템 점검

시스템이 설치된 후, 공조 시스템의 성능을 테스트하고, 온도, 습도, 압력 제어 등이 정상적으로 작동하는지 점검.

실험실의 특성에 맞춰 시스템이 잘 작동하는지 확인하며, 필터 및 배기 시스템의 성능도 함께 평가.

공기 흐름을 분석하여 적절한 환기와 청정 상태가 유지되는지 확인하고, 필요시 추가 조정이 이루어 짐.

실험실 공조 시스템 공사는 실험실 내 온도, 습도, 공기 흐름, 오염물질 제거 등을 제어하여 실험의 정확성과 작업자의 안전을 보장하는 필수적 작업.

공조 시스템의 적절한 설계와 설치는 실험실의 환경을 최적화하고, 실험 결과의 신뢰성을 높이며, 실험자와 장비의 안전을 보장할 수 있음.

10 m × 10 m(천장 2.7 m 가정) 실험실의 공조 용량·풍량

기본값

체적 V = 10 × 10 × 2.7 = 270 m³

환기(외기)

ACH(공기교환회수) 선정

화학/분석실: 8–12 ACH, 미생물/PCR: 10–15 ACH (클린/격리 구역은 더 큼)

외기량 = 체적 × ACH

예) 10 ACH → 2700 m³/h

인원 기준(예: 10 L/s·인 × 5명 = 180 m³/h)보다 큰 값을 채택.

열부하로 공급풍량 체크(더 큰 쪽 사용)

간이 합산(여름 냉방, 추정치)

조명: 15 W/m² × 100 m² = 1.5 kW

장비: 3.0 kW(보수적 가정)

사람(5명): 0.075 kW × 5 = 0.38 kW(감열)

외피/침기 등: ~2.0 kW → 감열합계 Qₛ ≈ 6.9 kW

공급풍량(감열 기준)

Vsupply = Qs / (1.2 × ΔT) [m³/s] (ΔT ≈ 10 K 권장)

Qs = 1.2 × Vsupply × ΔT [kW]

1.2 = 공기(ρ·cp)의 근사값 = 1.2 kJ/(m³·K)

Qs: 감열부하(kW), Vsupply: 공급풍량(m³/s), ΔT: 급기-실내 온도차(K)

⇒ 6.9 / (1.2×10) = 0.575 m³/s = 2070 m³/h

비교: 환기 2700 m³/h vs 감열 2070 m³/h → 더 큰 2700 m³/h 채택

배기·양압(메이크업) 정리

총배기(후드/BSC/일반배기) = Q_exh

양압 목표: +10~+15 Pa → 급기 ≥ 배기 × 1.05

최종 공급 = max(환기/열부하로 결정된 공급, 1.05×Q_exh)

예) 후드 2대 합계 배기 2160 m³/h라면

1.05×Q_exh = 2268 m³/h

환기/열부하 기준 2700 m³/h가 더 큼 → 최종 공급 2700 m³/h 유지하면 양압

장비 구성(권장)

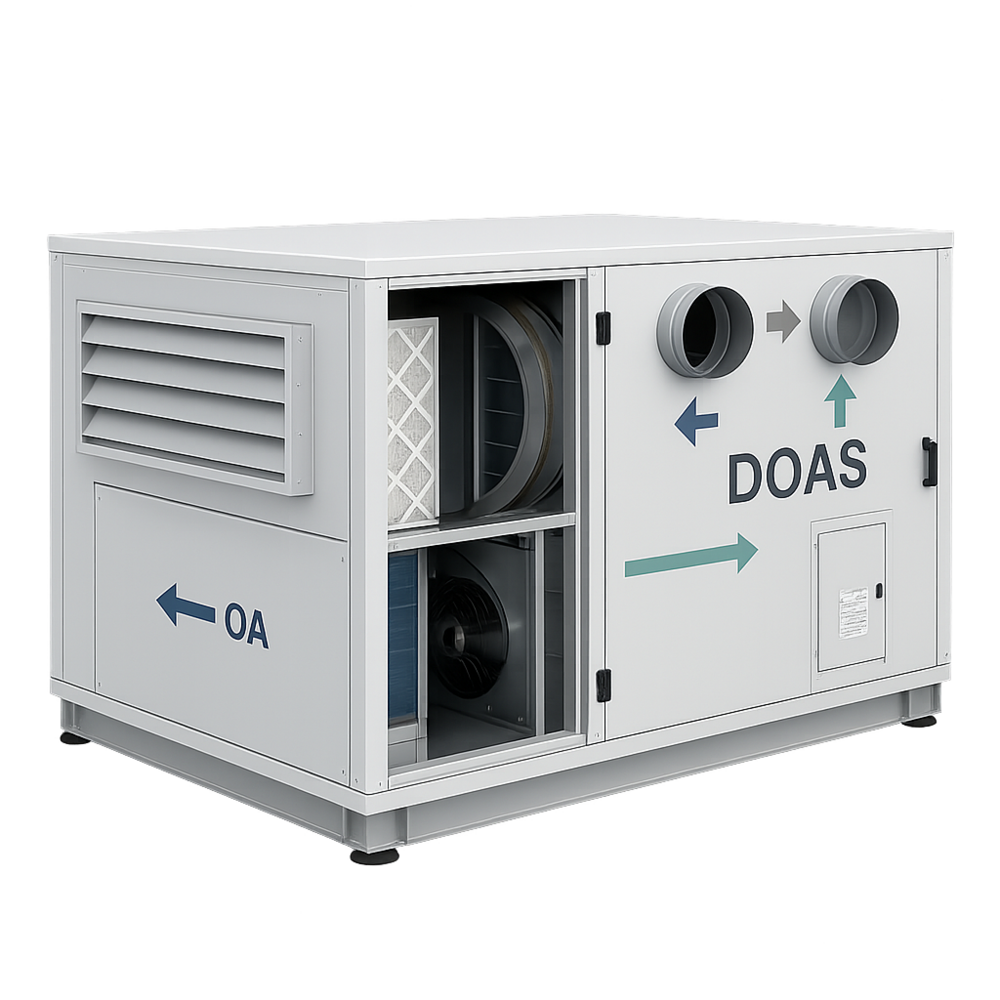

DOAS/MAU(외기 전담): 환기·습도·양압 담당(프리+MERV13~14, 제습/재열)

AHU/터미널: 실내 혼합·재열·온도 미세제어

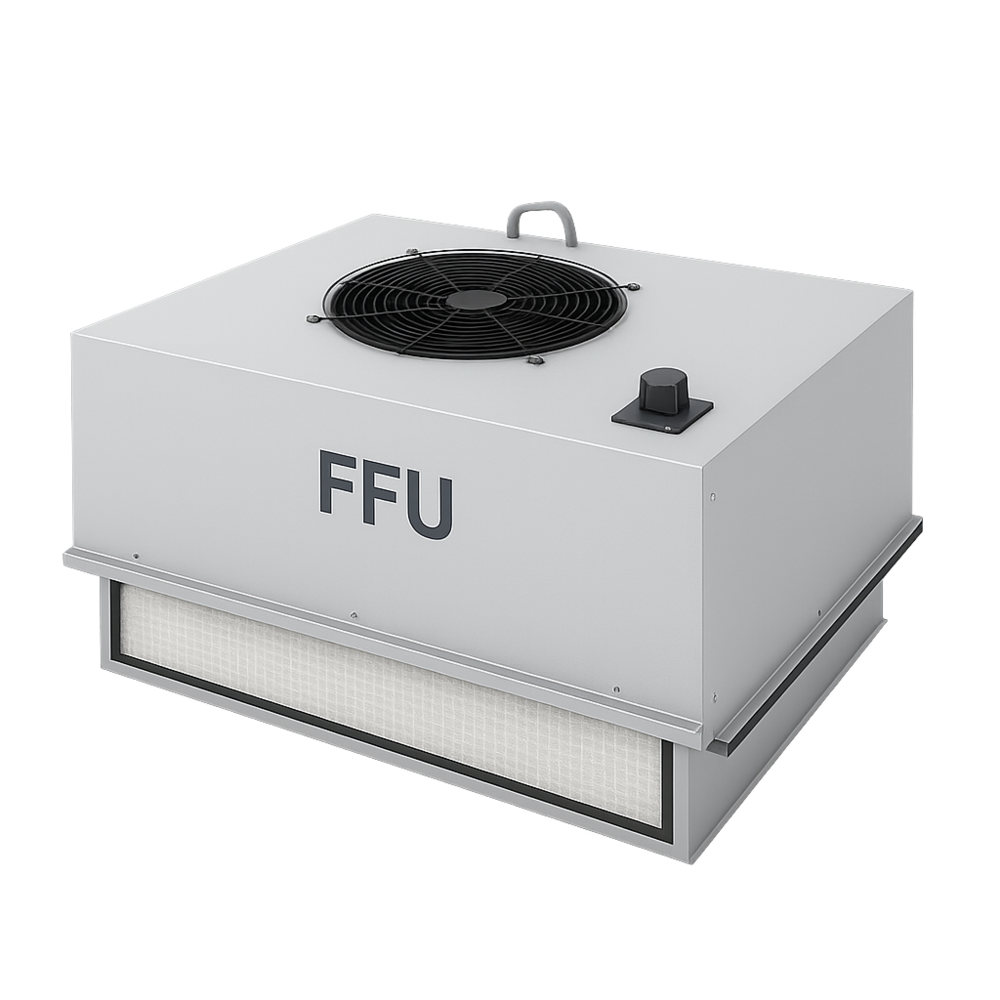

FFU(필요실): 최종 HEPA/ULPA 하향류(0.40–0.45 m/s)

냉/난방 용량(개략)

냉방 감열: 위 6.9 kW (잠열·외기제습 포함 시 여유 ↑)

난방: 간단히 ~30–60 W/m² 범위로 3–6 kW(외기량·설계외기조건 따라 가감)

팬 정압(러프하게)

지관 6–8 m/s, 주관 8–10 m/s로 유속 가정

SP(정압) = 마찰 + 국부손실(엘보·댐퍼 등) + 필터/코일 + 여유(10–20%)

일반 실험실 덕트/필터 포함 500–800 Pa 범위에서 1차 선정 후 곡선 확인

요약

ACH 결정 → 외기량 산출

열부하 추정 → 공급풍량 산출(감열식)

배기량 확인 → 1.05×배기 비교

최종 공급 = 세 값 중 최대

냉·난방 kW와 팬 정압(500–800 Pa 가이드) 산정

DOAS/MAU + AHU/FFU 구성 및 제어(차압/습도/CO₂) 세팅
