NMR(핵자기 공명, Nuclear Magnetic Resonance) 장비는 자기장을 이용하여 분자의 화학적 구조와 동역학 정보를 분석하는 기기.

주로 유기화학, 생물학, 약학, 재료과학 등 다양한 분야에서 사용.

NMR은 분자의 핵 스핀 상호작용을 분석하여 원자 수준의 정보를 제공.

NMR의 작동 원리

자기장 내 핵의 정렬

원자핵(주로¹H (프로톤), ¹³C (탄소-13), ¹⁵N (질소-15), ³¹P (인-31) 등)은 자기적 성질(스핀)을 가짐.

강한 자기장 내에서 이 핵들은 에너지 상태에 따라 정렬.

RF (Radio Frequency) 펄스

고주파 전자기파(RF 펄스)가 적용되면, 핵이 고유 주파수(Larmor 주파수)에서 에너지를 흡수하여 고유 공명을 발생시킴.

신호 감지 및 변환

핵이 자기장으로 돌아오면서 방출하는 신호(FID: Free Induction Decay)를 수집하여 Fourier 변환(Fourier Transform)으로 스펙트럼을 생성.

분석

스펙트럼의 화학적 이동(chemical shift), 결합 상수(J-coupling), 신호 강도 등을 통해 분자의 구조와 상호작용을 분석.

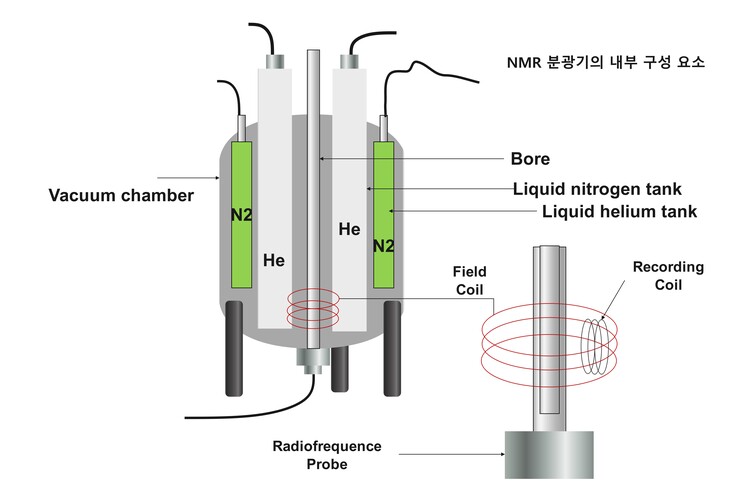

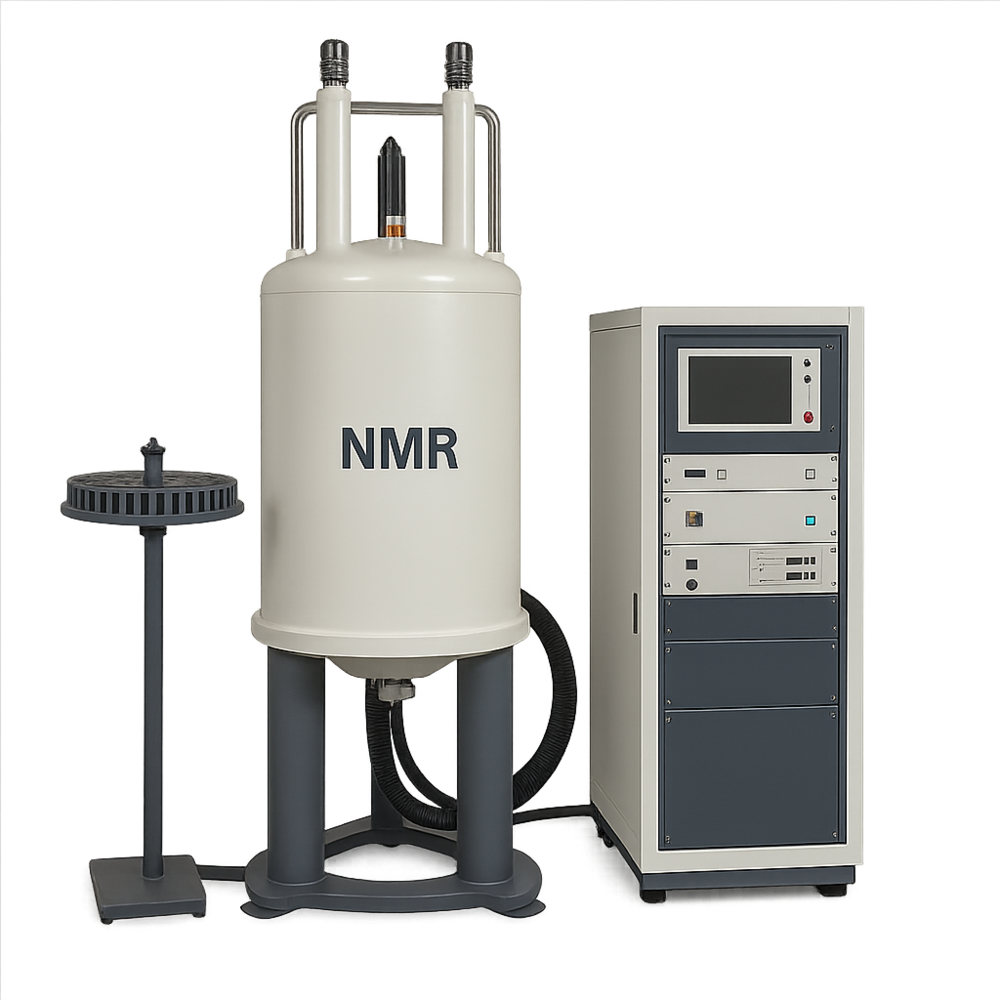

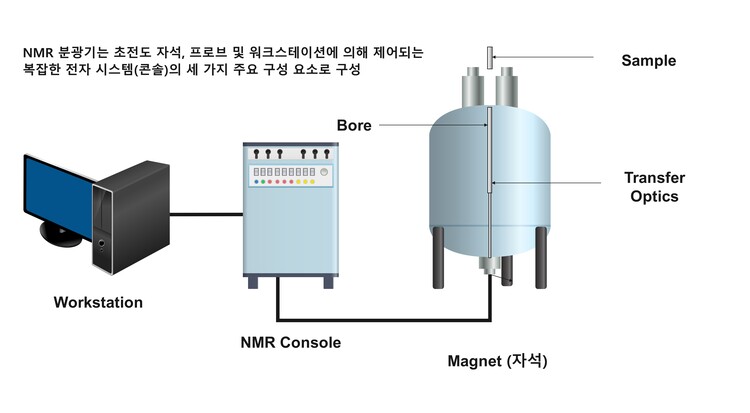

NMR 장비 구성 요소

자석(Magnet)

고정된 강한 자기장을 생성.

초전도 자석(cryomagnet)이 일반적이며, 액체 헬륨과 질소로 냉각.

일반적으로 자기장 강도는 300MHz에서 1.2GHz 범위.

RF 발생기 및 송신기

RF 신호를 생성하여 시료에 펄스를 전달.

검출기(Receiver)

RF 신호를 감지하고 전기 신호로 변환.

샘플 프로브(Sample Probe)

시료 튜브를 수용하며, RF 코일이 내장되어 핵 신호를 감지.

스핀닝 모터

시료를 고속으로 회전하여 신호 균일성을 높임.

컴퓨터 및 소프트웨어

신호를 스펙트럼으로 변환하고, 데이터를 분석.

저온 시스템(Cryogenics)

초전도 자석을 냉각하기 위한 액체 헬륨과 액체 질소 저장 장치 포함.

NMR 보조 장비

샘플 준비 장비

샘플 튜브: NMR 분석용 특수 유리 튜브(일반적으로 직경 5mm).

샘플 준비 키트: 솔벤트 및 시료를 정확히 혼합하기 위한 도구.

탈기 장비: 용매에서 기포 제거(특히 DMSO-d6, CDCl3 등 중수소 용매 사용).

자동 샘플 교환기(Autosampler)

대량의 샘플을 자동으로 처리.

제어 소프트웨어

NMR 데이터를 처리 및 분석하는 소프트웨어(예: TopSpin, MestreNova).

초저온 냉각 시스템

자석 냉각을 위한 액체 헬륨과 질소 공급 시스템.

NMR 등급 용매

중수소화된 용매(예: CDCl3, D2O, DMSO-d6).

높은 순도로 제조되어 NMR 분석에 최적화.

표준화 물질(Reference Materials)

내부 또는 외부 기준 화합물로, 예를 들어 TMS (Tetramethylsilane)는 ¹H NMR에서 0ppm 기준으로 사용.

온도 제어 시스템

샘플 온도를 제어하여 반응 동역학 및 구조 연구 지원.

고체 NMR 부속품

고체 샘플 분석용 로터(rotor)와 매직 앵글 스핀(MAS, Magic Angle Spinning) 장비.

NMR의 종류

솔루션 NMR (Solution NMR)

용액 상태의 시료를 분석.

생물학적 분자(단백질, 핵산) 및 소분자 연구에 사용.

고체 NMR (Solid-State NMR)

고체 상태의 시료를 분석.

결정 구조, 폴리머, 나노물질 연구에 적합.

다차원 NMR (2D, 3D NMR)

다차원 스펙트럼으로 복잡한 분자의 구조와 상호작용 연구.

COSY, HSQC, NOESY 등의 기법 사용.

동역학 NMR (Dynamic NMR)

반응 속도와 구조 변화를 시간에 따라 분석.

이미징 NMR (Magnetic Resonance Imaging, MRI)

의료 및 산업 분야에서 이미지 분석에 사용.

NMR의 응용 분야

화학

유기 화합물의 구조 결정. 반응 메커니즘 분석.

생명과학

단백질, 핵산 등의 3D 구조 및 동역학 연구.

약물과 생체 분자 간의 상호작용 연구.

재료 과학

고분자, 복합 재료의 성질 분석.

나노물질 및 촉매 특성화.

제약

신약 개발 및 품질 관리.

대사물질 분석. 환경 과학: 오염 물질의 구조 및 분포 분석.

NMR 유지 및 관리

자석 냉각 유지

액체 헬륨과 질소의 정기적인 충전 필요.

프로브 및 RF 코일 청소

시료 잔여물 및 오염물 제거.

캘리브레이션

주기적으로 표준 샘플(TMS)로 장비 캘리브레이션.

온도 및 환경 제어

진동 및 온도 변화를 최소화하는 실험 환경 필요.

정기 점검

제조사 권장 주기대로 정기 유지보수 수행.

NMR (Nuclear Magnetic Resonance)를 생산 및 판매하는 주요 업체.

Bruker

제품명: Avance NEO 시리즈

전력 요구 사항: 약 1.5kW에서 3kW / 100-240V AC, 50/60Hz

특징: 고성능 디지털 아키텍처로 빠른 데이터 수집 가능

다양한 실험을 지원하는 모듈식 설계

고감도 프로브 옵션 제공

다양한 자기장 강도(300MHz~1.2GHz) 지원.

JEOL Ltd.

제품명: JNM-ECZL 시리즈

전력 요구 사항: 약 2kW / 200-240V AC, 50/60Hz

특징: 고속 디지털 신호 처리로 높은 분해능 제공

자동 튜닝 및 매칭 기능으로 사용 편의성 향상다양한 프로브 옵션으로 응용 분야 확대

고체 및 액체 시료 모두 분석 가능.

Agilent Technologies

제품명: MR400 시리즈

전력 요구 사항: 약 1.8kW / 100-240V AC, 50/60Hz

특징: 고감도 및 안정적인 신호 검출

자동화된 시료 처리 시스템 지원

다양한 핵종 분석 가능

소형 디자인으로 실험실 공간 절약.

Oxford Instruments

제품명: X-Pulse Benchtop NMR

전력 요구 사항: 약 300W / 100-240V AC, 50/60Hz

특징: 탁상형 디자인으로 설치 용이

다중 핵종 분석 지원

고해상도 스펙트럼 제공

간단한 유지보수로 운영 비용 절감.

Thermo Fisher Scientific

제품명: picoSpin 80

전력 요구 사항: 약 60W / 100-240V AC, 50/60Hz

특징: 초소형 디자인으로 휴대성 우수

빠른 스펙트럼 획득 시간

간단한 사용자 인터페이스

교육 및 연구용으로 적합.

Magritek

제품명: Spinsolve 시리즈

전력 요구 사항: 약 150W / 100-240V AC, 50/60Hz

특징: 탁상형 NMR로 설치 용이

고해상도 및 고감도 스펙트럼 제공

다양한 응용 분야 지원

간단한 유지보수로 운영 비용 절감.

Nanalysis Corp.

제품명: NMReady 시리즈

전력 요구 사항: 약 100W / 100-240V AC, 50/60Hz

특징: 일체형 디자인으로 설치 간편

터치스크린 인터페이스로 사용 편의성 향상

다양한 핵종 분석 지원

교육 및 연구용으로 적합.

Anasazi Instruments

제품명: EFT NMR

전력 요구 사항: 약 200W / 100-240V AC, 50/60Hz

특징: 경제적인 가격으로 고성능 제공

다양한 응용 분야 지원

간단한 유지보수로 운영 비용 절감

고해상도 스펙트럼 제공.
