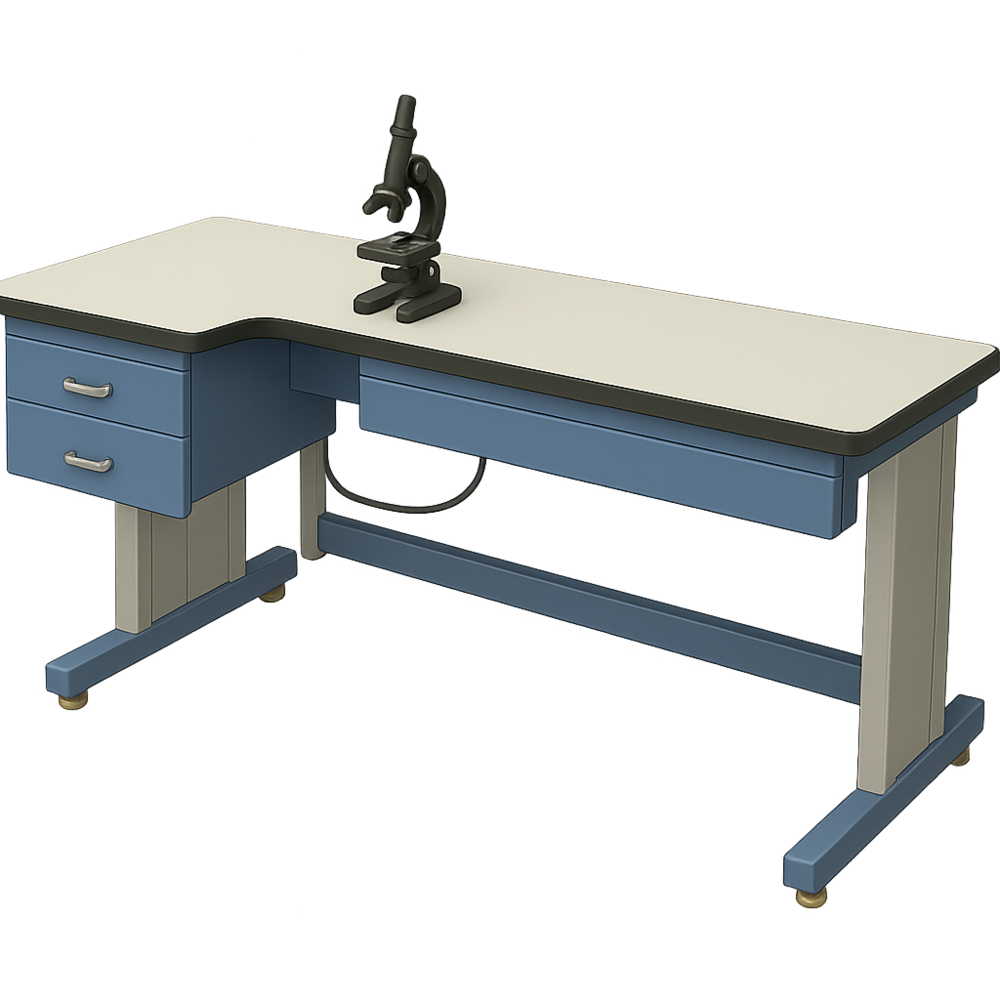

⤷ Microscope Table (현미경 테이블)
Microscope Table (현미경 테이블)은 초정밀 광학 장비(예: 광학현미경, 전자현미경, 형광현미경 등)의 성능을 최적화하기 위해 설계된 고정밀 방진 작업대입니다. 특히, 초미세 진동이 실험 정확도에 큰 영향을 미치는 분야에서 필수적이며, 구조·기능·설계가 일반 실험대와는 전혀 다름.
광학/전자 현미경, 고배율 관찰 장비, 정밀 측정기를 진동, 소음, 외부 충격 등으로부터 차단하여 정확하고 재현성 있는 실험 환경을 제공하는 전용 방진 작업대.
기능 요약 (Core Functions)
진동 차단 초미세 환경에서 발생하는 저주파 진동(5~100Hz) 차단
높은 평탄도 유지 기기 수평 유지 및 왜곡 없는 분석 환경 조성
안정적 하중 지지 고중량 장비(100~500kg)도 흔들림 없이 지지
전자기 차폐 (선택) EMI 차단 재질로 정밀 측정 장비의 간섭 방지
실험 환경 보호 외부 환경으로부터 정밀 광학계 보호 (기류, 충격 등)
구조 및 구성 (Structure & Components)
핵심 구조
상판 (Top Plate) 고강도 고밀도 스틸 또는 화강암(Granite), 평탄도 우수
프레임 (Frame) 진동 차단 구조 포함, 스틸/알루미늄 합금
방진 패드 (Damping Pads) 진동 흡수, 미세한 흔들림 방지 (고무, 실리콘, 에어형)
진동 차단 장치 액티브 또는 패시브 댐핑 방식 (Air Damper, Spring 등)
높이 조절 장치 사용자의 작업 높이와 맞춤 가능 (수동 또는 전동식)
레벨링 휠 바닥 수평 조정용 (±10mm 이상)
케이블 트레이 / 전원 포트 전자현미경/디지털 현미경용 구성
진동 차단 방식 (Vibration Isolation Technology)
패시브 방식 (Passive Isolation)
주로 중소형 현미경 사용 시
고무 패드 저주파 진동 차단 가능 (10~50Hz)
에어 스프링 (Air Suspension) 공기압 조절로 진동 흡수
탄성 스틸 스프링 고중량 분석 장비용
Viscoelastic Gel Layer 저주파 댐핑에 우수
액티브 방식 (Active Isolation)
고배율/초고정밀(>1000배 이상) 장비용
진동 감지 센서 + 반대위상 발생기 실시간 진동 보정 (전자식 피드백 방식)
서보제어 기반 시스템 1~100Hz 구간 정밀 보정
레이저 간섭계 기반 피드백 시스템 나노미터 수준 보정도 가능
표준 규격 (Dimensions)
소형 광학현미경
600 × 600 × 750
방진 패드 기본형
중형 형광/디지털 현미경
800 × 900 × 800
에어댐퍼 포함형
대형 전자현미경 (SEM 등)
1200 × 1000 × 800~850
액티브 진동 차단 포함형
맞춤형
고객 요구에 따라 무제한 커스터마이징
특수 분석기기 대응 가능
사용 분야 (Applications)
생물학/의학 연구소 세포, 조직, 박테리아 등 고배율 광학 관찰
재료 분석실 금속, 세라믹, 반도체 단면 분석 (SEM, AFM)
반도체 연구소 Wafer 검사, Photo-Lithography 작업 등
전자현미경실 TEM, SEM, FIB 등 진동 민감 기기 설치
정밀 측정기실 나노미터 단위 측정기기(Interferometer, Profilometer 등) 설치
나노기술 연구소 원자 수준 정렬 및 구조 확인용 실험대
주요 재질 (Materials)
상판
Granite (화강암)
무진동, 고중량 지지, 평탄도 최고
상판
Epoxy-coated Steel
내약품성, 저가형 방진대
방진부
NBR 고무, 실리콘 젤, 에어 셀
진동흡수에 특화
프레임
Powder Coated Steel or Aluminum Alloy
내구성, 방청, 전자파 차폐 가능
부가 기능 및 옵션
도어형 덮개/커튼 기류 차단, 광학 노이즈 감소
탈착형 작업등/LED 형광현미경용 조명 보조
전원 콘센트 내장 전자현미경, CCD 등 직접 연결
Anti-EMI 차폐판 정전기/전자파 간섭 방지용
Wheels + Level Feet 이동 후 고정 가능 (모바일용)
진동 알림 센서 연동 진동 초과 시 경고 시스템 연동 가능
선택 시 체크리스트
사용할 현미경 종류 (광학/전자/디지털?)
배율 범위 (고배율일수록 고급 방진 필요)
설치 공간의 진동/소음 환경 수준
실험실 바닥 구조 (바닥이 콘크리트 or 플로팅?)
전원, 조명, 배기 등 부대 시스템 요구사항
향후 장비 교체나 확장성 고려
실제 설계 팁
전문 진동 측정기로 실험실 진동 분석 후 방진등급 선택
Granite 상판 + 에어댐퍼 프레임 조합이 가장 안정적
주변 장비(펌프, 냉각기 등)와 거리 확보 필요 (진동 전파 방지)
바닥 진동이 클 경우, 지상 고정 구조물 또는 액티브 댐핑 테이블 필수
수평 유지 장치는 정밀 광학에 있어 가장 기본
주요 재질 (Materials)
상판
Granite (화강암)
무진동, 고중량 지지, 평탄도 최고
상판
Epoxy-coated Steel
내약품성, 저가형 방진대
방진부
NBR 고무, 실리콘 젤, 에어 셀
진동흡수에 특화
프레임
Powder Coated Steel or Aluminum Alloy
내구성, 방청, 전자파 차폐 가능
요약
정의 초정밀 장비의 진동 차단용 고정밀 실험대
구성 평탄 상판, 방진 장치, 진동 흡수 프레임
진동 차단 방식 패시브 (스프링, 고무) / 액티브 (센서, 전자제어)
주요 용도 생물학, 반도체, 재료공학, 나노기술, 전자현미경
옵션 전원 포트, EMI 차폐, 이동식 구조, 센서 연동 등
