개요 (Overview)

기체 크로마토그래피(GC)는 화학 물질의 혼합물을 분리, 식별, 정량화하기 위해 사용되는 분석 기법입니다.

시료를 휘발성 상태로 만들어 이동상(기체)과 정지상(고체 또는 액체) 간의 상호작용을 이용해 성분을 분리합니다.

Gas Chromatography (GC) is an analytical technique used for the separation, identification, and quantification of chemical mixtures. It works by vaporizing the sample and separating its components based on their interaction with the stationary and mobile phases.

원리 (Principle)

GC는 두 가지 주요 구성 요소로 작동.

GC operates using two primary phases.

이동상(Carrier Gas): 헬륨, 수소, 질소와 같은 불활성 기체가 사용되며, 시료를 컬럼 내부로 이동시킴.

Mobile Phase (Carrier Gas): Inert gases such as helium, hydrogen, or nitrogen are used to transport the sample through the column.

정지상(Stationary Phase): 컬럼 내부에 코팅된 고체 또는 액체 물질로, 각 성분과의 상호작용 정도에 따라 분리됨.

Stationary Phase: A solid or liquid-coated material inside the column, where separation occurs based on the interaction of the analyte with the stationary phase.

시료가 컬럼을 통해 이동하면서 성분들이 서로 다른 속도로 이동하여 분리되며, 분리된 성분은 검출기를 통해 감지됨.

As the sample travels through the column, its components separate at different rates, which are detected by the detector.

주요 구성 요소 (Main Components)

샘플 주입 장치 (Injector): 시료를 컬럼으로 주입합니다. Split 또는 Splitless 모드로 작동할 수 있음.

Sample Injector: Introduces the sample into the column. Operates in split or splitless mode.

컬럼 (Column)

Packed Column: 작은 입자로 채워진 컬럼.

Packed Column: Filled with fine particles.

Capillary Column: 내부에 얇은 코팅이 되어 있는 튜브 형태로, 더 높은 분리 능력을 가짐.

Capillary Column: Features a thin coating inside a tube for higher resolution.

검출기 (Detector): 분리된 성분을 감지하며, 대표적으로 아래와 같은 종류가 있습니다.

Detectors: Detect separated components. Common types include.

Flame Ionization Detector (FID): 유기 화합물에 민감.

Thermal Conductivity Detector (TCD): 모든 기체 성분 감지 가능.

Electron Capture Detector (ECD): 전자 포착 가능한 성분 감지.

Mass Spectrometer (MS): GC와 결합하여 분자량 정보를 제공합니다.

Flame Ionization Detector (FID): Sensitive to organic compounds.

Thermal Conductivity Detector (TCD): Detects all gases.

Electron Capture Detector (ECD): Sensitive to electron-capturing substances.

Mass Spectrometer (MS): Provides molecular weight and structural information.

데이터 시스템: 검출된 신호를 기록하고 분석합니다.

Data System: Records and analyzes the detector signals.

응용 분야 (Applications)

환경 분석: 공기, 물, 토양에서의 오염 물질 분석.

식품 분석: 향미 성분, 잔류 농약, 첨가물 분석.

의약품 분석: 약물 성분의 순도 및 안정성 테스트.

화학 공업: 석유 및 화학 제품의 조성 분석.

법과학: 약물, 독성 물질의 정체 확인.

Environmental Analysis: Detects pollutants in air, water, and soil.

Food Analysis: Analyzes flavor compounds, pesticide residues, and additives.

Pharmaceutical Analysis: Tests purity and stability of drugs.

Chemical Industry: Evaluates compositions of petroleum and chemical products.

Forensic Science: Identifies drugs and toxic substances.

장점 및 단점 (Advantages and Disadvantages)

장점 (Advantages)

빠른 분석 시간.

높은 분리 능력과 민감도.

소량의 시료로도 분석 가능.

Fast analysis time.

High separation efficiency and sensitivity.

Requires a small sample volume.

단점 (Disadvantages)

비휘발성 물질이나 열에 민감한 물질 분석에 제한.

장비 설치 및 유지보수 비용이 높음.

Limited to volatile and thermally stable compounds.

High equipment and maintenance costs.

최신 기술 (Recent Advancements)

GC는 최근 GC-MS(Gas Chromatography-Mass Spectrometry), 2D-GC, Fast GC와 같은 기술과 결합되어 다양한 복잡한 혼합물 분석을 더욱 정확히 수행할 수 있게 발전하고 있음.

GC technology has evolved to include GC-MS (Gas Chromatography-Mass Spectrometry), 2D-GC, and Fast GC, allowing for more precise and comprehensive analysis of complex mixtures.

𖤘 GC는 가스 크로마토그래피(Gas Chromatography).

기체 크로마토그래피라고도 하며, HPLC(고성능 액체 크로마토그래피)와 더불어 가장 인기있는 정성 분석과 정량 분석 방법으로 익숙히 알려져 있음.

현재는 식품 및 환경, 화학, 제약, 법의학 등 GC의 다양한 활용 분야.

GC와 HPLC는 연구원들의 중요한 기본 장비.

GC stands for Gas Chromatography.

Also known as gas chromatography, it is widely recognized as one of the most popular methods for qualitative and quantitative analysis, alongside HPLC (High-Performance Liquid Chromatography).

Today, GC is used across various fields such as food, environment, chemistry, pharmaceuticals, and forensic science.

GC and HPLC are essential foundational instruments for researchers.

GC는 주로 기체, 액체 시료 측정에 적합.

성분을 동시에 또 신속하게 정성, 정량 분석하는 기능과 분석값의 우수한 재현 정도가 특징.

액체 시료 경우 시료 양이 1uL 정도만 돼도 분석이 가능하기 때문에 희귀한 시료 분석에 사용.

GC도 HPLC와 같이 분석가의 목적에 따라 그 장치의 구성 및 매겨 변수를 선정하여 다양한 시료 적요성과 높은 분석 정밀도를 얻을 수 있음.

검출기는 HPLC에 비해 원리와 분석물질의 민감성, 검출의 선택성이 다르기 때문에 분석의 목적이나 대상 시료의 성질에 따라 GC 분석기와 HPLC 분석기 둘 중 사용 여부를 결정.

GC(Gas Chromatography)에 필요한 유틸리티 구성

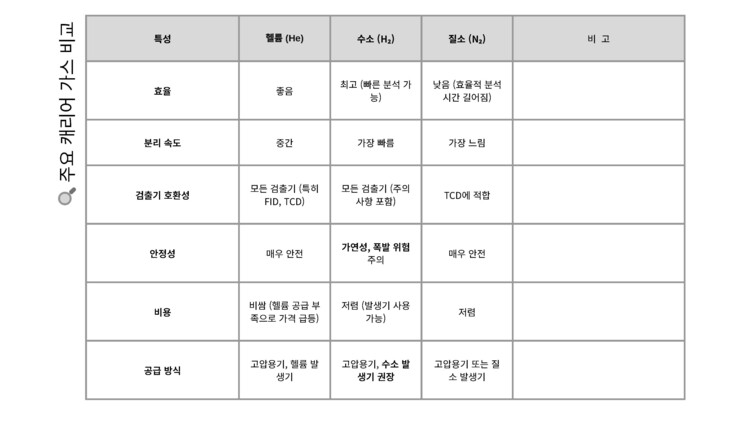

Carrier Gas (캐리어 가스)

역할: 시료를 컬럼을 통해 이동시키는 주요 가스

헬륨(He)

비활성, 안정적, 해상도 우수

표준 분석, 고성능

수소(H₂)

빠른 분석, 민감도 우수, 연료 겸용

고속 분석, FID

질소(N₂)

저렴, 느린 속도

일부 경제적 분석에 사용

순도 요구: 일반적으로 99.999% (5N) 이상

고순도 사용 공급 방식: 고압 실린더 (조절기 + 누출 감지 필요)

가스 발생기 (수소/질소 발생기)

Detector 가스 (FID, TCD 등)

FID (Flame Ionization Detector)

수소(H₂), 공기(Air)

연소용/이온화

TCD (Thermal Conductivity Detector)

헬륨 또는 수소

캐리어 겸용

Air: 고순도 공기 (Zero Air 또는 Synthetic Air) 필요 (산소 포함)

Make-up Gas (FID 보조 가스)

캐리어 가스의 흐름을 보정하거나 민감도를 높이기 위해 사용

주로 헬륨 또는 질소

실험실 유틸리티 시스템 전체 구성

GC 중심 실험실 유틸리티 핵심 “정밀 분석의 정확도는 가스의 순도, 배기의 안정성, 전기의 연속성, 공조의 균일성에 의해 좌우됩니다.”

→ GC 분석은 장비만큼 유틸리티 설계가 성능에 절대적 영향을 미칩니다.

가스 공급 시스템 (Gas Utility)

고압가스 배관 / 실린더 캐비닛 / 가스 매니폴드 / 레귤레이터 / 배기

안전 요소

누출 감지 센서 (H₂, O₂ 등)

압력조절기, 체크밸브

내화·내압 배관 사용

접지, 환기 필수

가스 보관

실린더 캐비닛 내 설치

철제 고정 및 전도 방지

실내 설치 시 별도 배기 필요

전기 설비 (Electrical Utility)

GC 기기: 보통 220V 단상 / 110V 선택 가능, 접지 필수

분석실 전체 부하 계산 필요

비상전원(UPS) 연결 권장

누전차단기, 전력분배판 분리

급배수 시스템 (Water Supply & Drain)

GC 자체는 배수 필요 없지만, 주변 기기 (예: 냉각기, 워터배스, 습도 제어 장비)에서 사용

드레인 트랩, 백플로우 방지 설치\

초순수(UPW) 필요 시 정제장치 별도 설치

공조(HVAC) 및 실내 환경 관리

실내 온도 유지: 20~25℃ ±2℃

습도: 40~60% 권장

GC는 열원이 많아 냉방용량 계산 중요

양압 유지: 외부 오염 물질 유입 방지

청정도 등급이 필요한 경우 (클린룸 수준) 필터 설계 반영

배기 시스템 (Ventilation & Fume Exhaust)

수소, 휘발성 시료 사용 시 로컬 배기 필수

Duct 연결형 국소배기 또는 Snorkel Hood, Canopy Hood 사용

고온 배기 포트 (GC Detector) → 직접 배출 배관 필요

FID 배기포트 → 배기 챔버 또는 전용 덕트 연동

압축공기 (Compressed Air) (해당 시)

시료 주입 장치 (Pneumatic), 자동 밸브 등 제어용으로 사용

Oil-Free Compressor 필요

수분/먼지 제거용 드라이어, 필터 장착 필수

기타 유틸리티

✅ UPS 전원 정전 시 데이터 보호, 장비 보호

✅ 인터넷 & 데이터라인 원격 제어, 클라우드 저장

✅ 냉각수 GC 냉각 또는 주변장비 (예: AutoSampler)용

✅ 정전기 방지 접지 매트, 이온화 블로어 설치 가능

✅ 실험대 진동 방지, 항화학 실험대 (GC용 테이블)

체크리스트

가스

캐리어, 검출기용, 보조가스 (고순도 + 안전설비 필수)

전기

안정된 전력, UPS, 단독 분전

공조

온도, 습도, 냉방, 양압 유지

배기

포트 연동 배기 시스템 + 실린더 환기

배관/배선

가스 배관은 스테인리스 튜브 or 동 튜브 / 전선은 차폐형

기타

모니터링 시스템, 정기 점검 계획 필요

Gas Chromatography (GC, 기체 크로마토그래피)에 사용되는 가스들은 분석의 정확성과 감도, 안전성, 그리고 기기 수명에 큰 영향을 미침.

GC에 사용되는 주요 가스 종류와 역할

Carrier Gas

이동상 (모바일 페이즈) 역할, 시료 운반

헬륨(He), 수소(H₂), 질소(N₂)

Fuel Gas

불꽃 이온화 검출기(FID)용 연료

수소(H₂)

Oxidant/Air

FID 연소용 산화제 또는 공기 공급

공기(Air)

Make-up Gas

검출기 신호 안정화 헬륨, 질소, 수소

Carrier Gas (캐리어 가스)

시료를 컬럼 내부로 운반하여 분리하는 데 사용하는 이동상 역할

GC 분석의 속도, 분리능, 민감도에 직접적인 영향

✅ 선택 가이드

고감도/일반 분석 → 헬륨

빠른 분석과 저비용 필요 → 수소 + 수소발생기

TCD 분석 또는 저비용 필요 시 → 질소

Fuel Gas (연료 가스) – FID에 사용

🎯 역할

불꽃 이온화 검출기(FID)에서 연료로 사용

FID는 시료가 불꽃에 의해 이온화될 때 발생하는 전류를 감지

🔍 특징

일반적으로 수소(H₂) 사용

순도: 최소 99.999% 이상 필요 (Ultra High Purity)

유속: 약 30~40 mL/min (검출기 모델에 따라 다름)

Oxidant / Air (산화제 가스) – FID 또는 FPD에 사용

🎯 역할

연료 가스(수소)와 함께 FID 불꽃을 생성

Flame Photometric Detector(FPD)에서도 산화제로 사용됨

🔍 특징

순도 높은 압축 공기 또는 Zero Air (HC 제거된 공기) 사용

순도: 일반적으로 99.999%

유속: 약 350~400 mL/min

Make-up Gas (보조 가스)

🎯 역할

검출기로 전달되는 유량을 일정하게 유지하여 검출 감도 향상

특히 FID나 ECD에서 중요한 역할

🔍 특징

보통 질소, 헬륨, 수소 중 선택

분석 조건에 따라 유속 조절 (10~30 mL/min)

가스 공급 장비 구성

고압 가스 실린더 (Cylinder)

200~300 bar 압력, 스틸 또는 알루미늄

레귤레이터(Regulator)

고압을 저압으로 조절, 2단식 사용 권장

유량계(Flow Meter) 또는 MFC

정확한 가스 유량 조절

가스 라인 (배관)

부식 방지 스테인리스(SS316) 또는 PTFE

수소발생기 / 질소발생기

실시간 가스 공급 장치 (안전 및 비용 절감 효과)

📋 안전 관리 및 주의사항

수소

폭발성, 인화성

누출 감지기 설치, 환기 필수

헬륨

질식 위험 (공기 치환)

밀폐 공간에서 사용 시 주의

질소

질식 위험

창고 환기 필수

압축공기

고압 폭발 위험

정격 사용 압력 엄수

모든 가스 실린더는 고정 장치로 고정해야 함 (지진, 충돌 대비)

용기 표기 확인 필수 (종류, 순도, 충전일자)

MSDS(Material Safety Data Sheet) 비치

📐 국제 표준 및 규격

헬륨 순도

99.999% 이상 (UHP grade)

수소 순도

99.999% 이상 (UHP or Research grade)

질소 순도

99.999% 이상

공급 압력

일반적으로 60~80 psi

레귤레이터 소재

내부 부식방지용 SS316

사용 배관

무산소동관, SS 튜빙 또는 PTFE 튜브

ASTM 기준

ASTM D1945, D2504 등

ISO / KOLAS 인증

실험실 가스 사용 시 품질관리 기준 포함

📌 요약 정리표

캐리어 가스

He, H₂, N₂

시료 운반, 분석 성능에 영향

연료 가스

H₂

FID 불꽃 생성

산화제/공기

Air

FID 불꽃 산화제 역할

메이크업 가스

He, N₂

검출기 감도 향상, 유속 안정화

🔧 추천 구성 (GC-FID 기준)

수소

수소발생기 or 실린더

연료 + 캐리어로 사용 가능

공기

Zero Air Generator

FID용 산화제

헬륨

고압 실린더 또는 헬륨발생기

높은 민감도 필요 시

질소

Make-up Gas 또는 TCD용 캐리어

경제적 분석 목적

GC(기체 크로마토그래피) 장비는 다양한 가스를 사용하고, 일부 검출기는 고온 또는 연소 과정을 포함하기 때문에 적절한 배기 시스템(Exhaust System)이 필수.

부적절한 배기 처리는 실험실 안전, 분석 정확도, 장비 수명에 모두 악영향을 줄 수 있습니다.

GC 배기가 필요한 주요 원인

1. FID 등에서 생성되는 연소 가스

수소 + 공기 → H₂O, CO₂, 미세한 탄소입자 등 발생

2. 시료 휘발성 물질

분석 전/후 휘발물질 증기 유출 가능

3. 컬럼 오븐 온도 상승

400℃ 이상 고온 → 열기 방출 필요

4. 가스 누출 위험

수소, 헬륨, 질소 등 고압 가스 누출 시 위험

5. 냄새, 유기화합물 방출

GC-MS나 Headspace 분석 시 휘발성 VOC 방출 가능

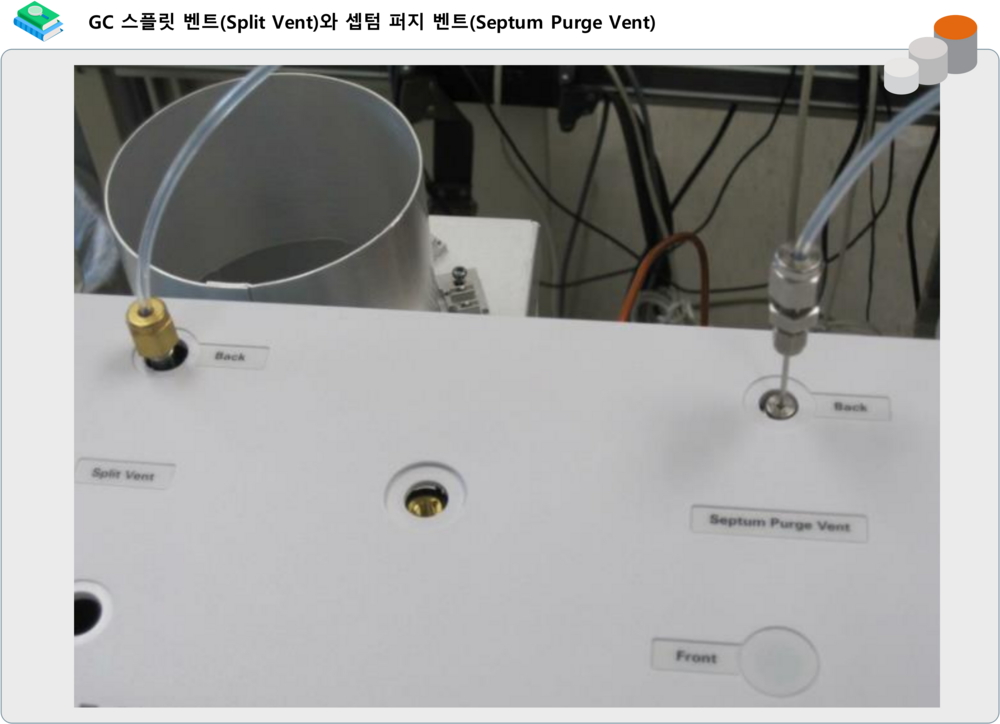

"스플릿 벤트(Split Vent)와 셉텀 퍼지 벤트(Septum Purge Vent)는 반드시 배기라인(Exhaust)에 연결되어야 ."

Split Vent: 시료 주입 시, 사용하지 않는 시료 가스를 외부로 배출하는 포트. 휘발성 유기화합물(VOC)이 포함될 수 있음.

Septum Purge Vent: 시료 주입구에 장착된 셉텀(고무 마개) 주변에 남아 있는 잔류 가스를 제거하기 위한 포트. 마찬가지로 휘발성 물질이 섞여 있을 수 있음.

Exhaust (배기 시스템): 인체 유해 물질 또는 실험실 오염을 방지하기 위해, 외부 덕트, 스크러버, 흄후드 등으로 안전하게 가스를 배출하는 설비.

➡️ 결론적으로, 이 두 개의 벤트 포트를 외부 배기 설비에 연결하지 않으면, 실험실 내로 유해 가스가 누출되어 안전 문제가 발생할 수 있음을 경고하는 문구입니다.

🛠 GC 배기 시스템의 모든 종류

로컬 덕트(Local Duct) 또는 Ducted Exhaust Hood

구조: GC 장비 상부에 개방형 배기덕트 또는 후드를 설치하여 실내 공기를 외부로 직접 배출

적용 대상: 대부분의 일반 GC 시스템

특징: 오븐열 + FID 가스 + 휘발성 유기물 제거에 효과적

단순 구조지만, 덕트라인 설계 필요

주의:

충분한 유량 확보 필요 (≥ 150 CFM 권장)

덕트 재질: 내식성 PVC, SUS304, PTFE 등

💡 일반적인 GC 1대당 국소배기 유량은 약 3.5~5 m³/min(125~175 CFM) 수준 권장

흄후드(Fume Hood) 내부 설치

구조: GC 장비 전체를 화학용 흄후드 내에 설치

적용 대상: 유독성 또는 휘발성 물질 취급 빈도가 높은 경우

특징:

가스, 열, 시료 누출 전부 제어 가능

VOC 또는 고독성물질 분석 시 안전성 높음

주의:

실내공간 협소 가능

오븐의 열기와 후드 내부 흐름이 분석에 간섭할 수 있음 (공기흐름 안정성 고려)

배기포트 직접 연결형 (Dedicated Exhaust Port, Stack-type)

구조: GC 장비 후면 또는 검출기 상단에 있는 배기포트에 배기관(duct)을 직접 연결

적용 대상: FID, TCD, ECD 등의 배기포트가 있는 검출기

특징:

장비 내부 압력 간섭 없이 안정적

높은 온도의 연소 가스만 선택적으로 배출 가능

필수사항:

연결 지점의 유연관 (Flexible Tube)는 내열성 실리콘 또는 PTFE 사용

외부 환기구 연결 또는 Scrubber 장치와 병행 가능

스네이크암 또는 암후드 (Extraction Arm / Snorkel Hood)

구조: GC 상부나 후면에 자바라 형태의 후드 설치 → 정확한 위치에 후드를 위치시켜 유증기 흡입

적용 대상: GC 시스템이 많지 않거나 이동형 장비인 경우

특징:

유연성 높고 설치가 간편

흄후드 설치가 어려운 환경에 적합

단점:

충분한 배기 유량이 확보되지 않으면 잔류 가스 흡입 실패 가능

워크인형 실링 배기실 (GC 전용 Room + 배기 시스템)

구조: GC 장비를 전용 작은 방에 설치, 공간 자체를 환기

적용 대상: GC 수량이 많은 대형 분석실

특징: 실링 조명 + 배기팬 + 자동 알람 시스템과 연계 가능

온도와 배기 조절이 용이

운영 고려사항:

압력차 제어 (Negative Pressure Room)

VOC 센서, 온도센서 설치 가능

무덕트형 후드 (Ductless Fume Hood or Filtering Unit)

구조: GC 위에 설치된 필터 기반 환기장치 (활성탄, HEPA 등)

적용 대상: 외부 덕트 설치가 불가능한 환경

특징:

설치비 절감

공기 재순환 구조로 열 손실 적음

주의사항:

VOC 필터 포화도 모니터링 필요

분석 목적에 따라 적합하지 않을 수 있음 (수소 사용 시 권장되지 않음)

설치 시 체크리스트

배기 유속

0.5~0.7 m/s 이상

후드와 장비 거리

30 cm 이하

배기구 방향

위쪽 또는 측면

열기 또는 가스 포집 위치

검출기 상부 또는 오븐 뒷면

사용 재질

내열, 내식성 재질 (PTFE, SS304, 내화 PVC 등)

배기팬 위치

가능한 한 실외 설치

정전기 방지

접지 필수 (특히 수소 사용 시)

관련 규정 및 참고자료

산업안전보건기준에 관한 규칙 (대한민국)

실험실 환기 및 배기 설비 기준 명시

ASHRAE 110

후드 성능 시험 기준

NFPA 45

실험실 화재 안전, 환기 기준

KOSHA GUIDE H-27

실험실 내 화학물질 사용 시 국소배기 기준

GMP/GLP 환경

VOC 배출 및 독성가스 노출 예방 목적의 배기 필수

실험실 규모별 권장 방식 요약

1~2대

스네이크 암후드, 개별 덕트형 배기포트

3~5대

후드형 덕트 시스템 또는 흄후드

5대 이상

GC 전용 배기실 구축 (워크인 방식)

VOC 또는 유해물질 다룰 경우

흄후드, Scrubber, 필터링 장치 병행

⚡ GC 설치 시 전기 관련 사항

GC(가스크로마토그래피, Gas Chromatography) 장비 설치 시 전기(Electrical) 관련 사항은 안정적인 작동, 장비 보호, 데이터 정확성, 안전성 확보를 위한 매우 중요한 요소.

전원 사양 (Power Specification)

전압 (Voltage)

100–120 V 또는 200–240 V

모델별 설정 가능 (Dual Voltage)

주파수 (Frequency)

50/60 Hz

대부분 호환

소비 전력 (Power Consumption)

1.2–2.5 kVA (보통)

FID, 오븐, ALS 포함 시 최대 3.5 kVA 가능

전류 (Current)

10–20 A (220 V 기준)

서킷브레이커 용량 설정 필요

플러그 타입

NEMA 6-15P 또는 IEC60320 C19

국가 및 장비 사양별 차이 있음

🔎 예) Agilent 8890 GC

전원: 200–240 V, 50/60 Hz, 10 A

컴퓨터, 모니터, 샘플러 포함 시 다중 소켓 필요

권장 전기 인프라 구조

전용 회로

GC 1대당 1회로 분리 권장

접지(Grounding)

3선식 접지 필수 (Earth Ground < 1 Ω)

정격 차단기

20 A (220 V 기준), 과전류/누전차단기 포함

소켓 위치

장비 후면부 좌측 하단 또는 우측 하단 근처에 설치

멀티탭 사용

권장하지 않음. UPS 또는 PDU 사용 권장

UPS 설치 (무정전 전원장치)

용도

갑작스러운 정전 시 장비 보호 및 분석 손실 방지

용량

최소 2 kVA 이상 권장

백업 시간

5~10분 이상 (데이터 저장 및 셧다운 확보)

옵션

자동 소프트웨어 셧다운 기능 포함된 UPS 권장

💡 정전 시 GC 오븐이 급격히 냉각되거나 FID 전원이 꺼지면 컬럼 손상 및 데이터 손실 발생 위험 있음.

접지 및 노이즈 관리

접지 저항

1 Ω 이하 유지 권장

접지 방식

독립 접지 또는 동일 접지 버스바에서 분기

노이즈 억제

전원 필터 또는 Line Conditioner 사용

정전기 방지

ESD 장갑 및 방전 매트 사용 가능

배선 및 배전반(Breaker Panel) 구성

차단기(서킷 브레이커)

MCB (Miniature Circuit Breaker), 20 A

누전차단기

RCCB/ELCB (감전 방지용)

배전반

GC, UPS, 냉장고, 전산기기 별로 회로 분리

케이블 규격

2.5 mm² (20 A 기준), 4 mm² 이상 권장

전산장비 및 통신장비 연결

CDS 제어용 PC

동일 전기 회로에서 공급되지 않도록 분리

랜선 (Ethernet)

FTP/STP Shielded 사용 (노이즈 억제)

시리얼/디지털 포트

접지 루프 방지를 위해 Galvanic Isolation 적용 가능

국제 및 국내 설치 기준

IEC 61010-1

실험실용 전기 장비 안전 기준

NFPA 70 (NEC)

미국 전기 설비 규정

KSC IEC 60364

한국 전기설비 규정 기준

KOSHA Guide H-27

실험실용 전기설비 안전 지침

GMP/GLP 전기설비 규정

실험실 별 회로 분리, 접지 및 로그 이력 관리 등 포함

실험실 환경 조건

실내온도

20–26 °C (±2 °C 유지)

습도

40–60% RH (응결 방지)

전력변동률

±5% 이내 유지

정전 대책

UPS + 자동 복구 모드 + 전원복구 알림 기능 설정

예시 구성도

[분전반]

└─ [GC 전용 차단기] ─ [UPS (2 kVA 이상)] ─ [GC 본체]

└─ [PC용 차단기] ─ [데이터 처리용 PC]

└─ [자동샘플러용 회로] ─ [ALS 7693A 등]

└─ [정압전원회로] (옵션) ─ [가스발생기, 기기용 팬 등]

체크리스트

전압/전류 확인

단독 회로 구성

접지 저항 1Ω 이하

UPS 설치 및 백업 기능

덕트 및 환기와 전원간 간섭 방지

ESD 방지 매트 설치 여부

CDS 제어용 PC는 별도 콘센트 사용

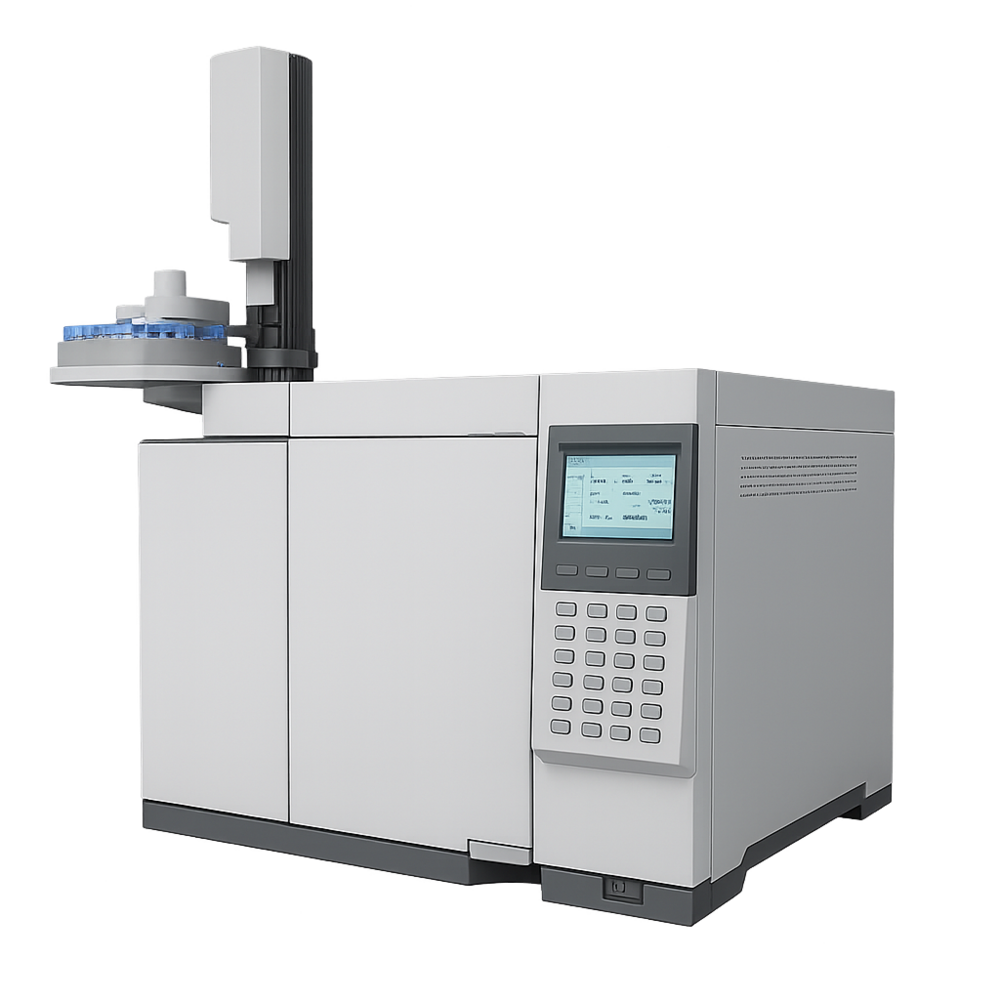

GC 가스 크로마토그래프는 가열된 입구 포트, 오븐, 분석 컬럼 및 검출기로 구성

⇨ 시료 전처리(Sample preparation)

샘플은 일반적으로 용매에 용해되거나 희석된 다음 입구 포트에 주입.

에센셜 오일과 같은 일부 샘플은 희석되지 않음.

시료 전처리의 다른 방법에는 열 탈착 및 헤드스페이스와 같은 시료 주입 기술이 포함.

일반적으로 시료 전처리가 없거나 최소한으로 이루어지기 때문에 쉬운 기법.

The sample is typically dissolved or diluted in a solvent before being injected into the inlet port. Certain samples, such as essential oils, are not diluted. Other sample preparation methods include injection techniques such as thermal desorption and headspace. This technique is generally simple because it requires little or no sample preparation.

⇨ 기화(Vaporization)

액체 샘플은 뜨거운 입구에서 기화되어 기체가 됨.

 Liquid samples are vaporized into a gas in the heated inlet.

⇨ 분리(Separation)

헬륨과 같은 불활성 가스는 컬럼을 통해 샘플을 운반.

샘플의 다양한 물질은 화학적 성질에 따라 컬럼의 고정상과 다르게 상호 작용하고, 이로 인해 서로 다른 속도로 기둥을 통과하여 분리.

An inert gas, such as helium, carries the sample through the column. Different substances in the sample interact differently with the stationary phase of the column, depending on their chemical properties. As a result, they pass through the column at varying speeds, allowing for separation.

⇨ 탐지(Detect)

분리된 화합물은 컬럼을 차례로 떠나 질량 분광계(MS)와 같은 검출기로 들어감.

다발성경화증 검출기를 사용하면 도움이 됨.

엄청난 양의 유기 화합물로 인해 때때로 화합물이 동시에 용리될 수 있음.

질량 분광계(MS)는 화합물이 무엇인지 식별하고 질량으로 분리하는 데 도움이 됨.

화합물이 컬럼을 통과하는 데 걸리는 시간을 머무름 시간임.

The separated compounds sequentially exit the column and enter a detector, such as a mass spectrometer (MS). Using a multiple sclerosis detector can be beneficial. Due to the overwhelming number of organic compounds, some compounds may occasionally elute simultaneously. A mass spectrometer (MS) helps identify what the compounds are and separates them based on their mass. The time it takes for a compound to pass through the column is referred to as the retention time.

⇨ 크로마토그램(Chromatogram)

GC는 크로마토그램이라는 그래프를 생성하는데, 이 그래프는 피크를 보여줌.

피크의 크기는 검출기에 도달하는 각 성분의 양을 나타냄.

피크의 수는 샘플에 존재하는 다양한 화합물을 보여줌.

각 피크의 위치는 각 화합물의 머무름 시간을 보여줌.

Gas Chromatography (GC) generates a graph known as a chromatogram, which displays peaks. The size of each peak represents the amount of each component detected by the detector. The number of peaks indicates the variety of compounds present in the sample. The position of each peak corresponds to the retention time of each compound.

🌍 기체 크로마토그래피(GC)를 생산 판매하는 주요 업체.

Agilent Technologies

제품명: Agilent 8890 GC.

소비 전력: 약 1.2~1.8 kVA (모듈 포함)

특징:

- 터치스크린 + 웹 원격 제어

- FID, TCD, ECD, MS, NPD 등 다양한 검출기 지원

- Split/Splitless, PTV 등 다양한 주입구 옵션

- 시스템 자동 진단, 스마트 유지관리

PerkinElmer

제품명: Clarus 590/690 GC

소비 전력: 약 1.2 kVA (690 기준)

특징:

- Dual injector/Dual detector 가능

- 디지털 압력 제어

- TurboMatrix Headspace 또는 자동주입기 통합

- 질량 분석기(MS) 모듈과 연동 가능

Shimadzu Corporation

제품명: GC-2030

소비 전력: 1.0~1.5 kVA

특징:

- 무소음 작동 설계

- 10인치 대형 컬러 터치스크린

- AOC-20i Plus 자동 주입기 호환

- 다중 온도 프로그램 제어 - 분석 전력 소비 최적화

Thermo Fisher Scientific

제품명: TRACE 1600 Series GC

소비 전력: 약 1.5~2.0 kVA

특징:

- AI-Driven 진단 및 원격 모니터링

- Column compartment 최대 3개

- Modular detector 시스템 (FID, ECD 등)

- 12인치 터치 UI + Chromeleon CDS 통합
