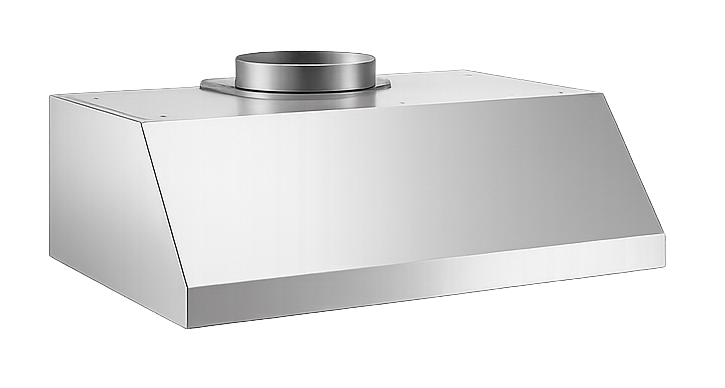

⤷ Canopy Hood (캐노피후드)
캐노피후드(Canopy Hood)는 실험실, 조리실, 공장, 세척구역 등에서 사용되는 천장 또는 높은 위치에 설치되어 휘발성 가스, 증기, 열, 냄새 등을 효과적으로 배출하는 상부 개방형 국소배기 시스템.
흄후드(Fume Hood)나 워크인후드(Work-in Hood)처럼 밀폐형이 아니라, 공기 흐름의 상승 원리를 활용하여 가벼운 증기와 열을 위에서 흡입하는 것이 핵심.
정의 및 기본 개념
이름
Canopy Hood / Overhead Exhaust Hood / Ceiling Hood
설명
주로 증기, 열, 수분, 냄새가 상승하는 작업 공간 상부에 설치되어 자연대류 + 강제배기로 오염공기를 제거하는 개방형 후드
설치 위치
실험대 상부, 세척실, 용기 세정공간, 주방, 열기 방출 장비 위
적합 환경
용매 희석, 수세작업, 세척/건조구역, 무기물 가열, 증기 발생 작업 등

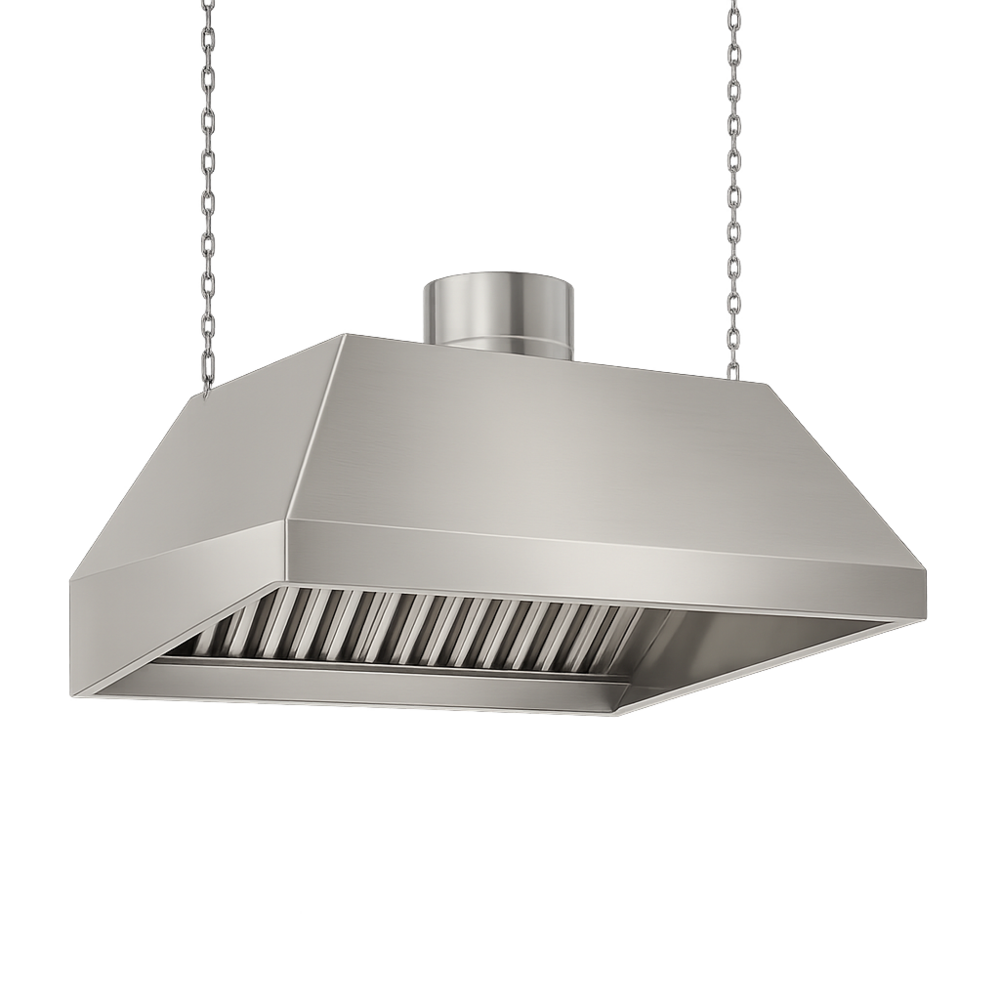

구조 및 구성 요소
후드 본체
일반적으로 스테인리스 또는 분체도장 강판 (내수, 내약품성 재질)
상부 덕트 연결구
배기 라인을 통해 외부 또는 필터링 장치로 연결
양측 슬로프 경사면
증기 유입을 유도하며, 낙수 방지 목적
드립 엣지(Drip Edge)
응축된 수분이 작업대로 떨어지지 않도록 막음
조명 (선택)
방수형 LED 조명 내장 가능
그리스 필터 / 수분 필터 (선택)
기름 증기 또는 습기 포함 환경에 따라 추가 가능
전 세계 활용 사례
실험실
수세대, 증류기, 가열기 상부, 증기 발생 반응기
제약/화장품
용기 세척구역, 알코올 증기 배출
식음료 공장
CIP 세정구역, 중탕기, 고온공정 상부
조리공간/급식소
팬, 오븐, 가열기, 튀김기 상부 (국가별 방화 규격 준수)
세척장/병원
기구소독실, 살균기 위쪽 증기 배출용
작동 원리
증기/열이 자연 상승(Convection)하여 캐노피 아래로 도달
캐노피 상단 또는 측면의 배기팬이 공기를 빨아들임
증기, 냄새, 가스를 외부 배출 또는 여과 후 재순환
💡 일반적으로 밀폐 없이 작동하며, 강제 배기가 없는 경우 효과 감소 → 덕트팬 + 급기 보완이 중요
표준 규격 및 설치조건
크기 조건
후드 폭 (W)
작업대보다 최소 150~300 mm 이상 넓게
후드 깊이 (D)
증기 발생 장비보다 넓게 (200~300 mm 이상 여유)
설치 높이 (H)
작업대 or 장비 상단 기준 약 1.8~2.1 m 사이
경사 각도
45~60° 사이 권장 (증기 유입 유도)
배기 용량 기준 (Capture Velocity 기준)
단순 증기 제거 (세척대)
권장 유속 0.25~0.5 m/s
환기량 예시(CFM) 500~800 CFM
휘발성 용매 증기 (IPA, 에탄올)
권장 유속 ≥ 0.5 m/s
환기량 예시(CFM) 800~1500 CFM
열/기름/습기 복합 배출 (주방 등)
권장 유속 ≥ 0.6~1.0 m/s
환기량 예시(CFM) 1000~2000 CFM
국제 설계 기준
ANSI Z9.2 (미국)
산업용 환기시스템 설계 기준
ASHRAE 154
상업용 주방 환기 후드의 성능 기준
NFPA 96
음식 조리용 후드의 화재 방지 및 배기 기준
EN 16282 (유럽)
후드의 구조, 청소, 소방 안전 등 규정
OSHA 29 CFR 1910
공기 질과 배기 관련 일반 규정 포함
캐노피후드의 장점 & 한계
장점
✅ 구조 단순, 설치 용이
✅ 큰 장비 위쪽도 손쉽게 적용 가능
✅ 유지보수 간단 (필터 없음 or 교체형)
✅ 설치비용 저렴 (흄후드 대비 ⅓~½ 수준)
✅ 공간 막힘 없음 → 개방감 유지
한계
❗ 미세한 유해가스 제어에는 부적합
❗ 기류 조건(상승력, 바람방향)에 따라 흡입효율 불안정
❗ 외부풍 영향 큼 → 급기 시스템 병행 설치 필수
❗ 휘발성 독성 물질에는 밀폐형 흄후드 권장
항목
캐노피후드
흄후드
스노클
밀폐성
❌ (개방형)
⭕
❌
흡입방향
상향 (열, 증기)
전면 → 후면
국소 직접 흡입
설치 높이
천장형
실험대 상
자유 조절
적합물질
증기, 수분, 열기
유독 휘발가스, 산, 염기
소량 용매, 냄새, 연기
비용
낮음
높음
중간
활용 시 설치 팁
급기 보완
큰 공간일수록 보조 급기구(Air Supply) 설치 필요
배기 팬 위치
후드와 가까울수록 효율 ↑, 배관 길이 최소화
응축 방지
수분 증기 사용 시 단열 덕트 + 드레인 라인 확보
소음 대책
팬 소음 줄이기 위한 소음기(Silencer) 설치 권장
조도 확보
LED 방수조명 설치 or 주변 조명 보완 필요
배기 용량 기준 (Capture Velocity 기준)
단순 증기 제거 (세척대)
권장 유속 0.25~0.5 m/s
환기량 예시(CFM) 500~800 CFM
휘발성 용매 증기 (IPA, 에탄올)
권장 유속 ≥ 0.5 m/s
환기량 예시(CFM) 800~1500 CFM
열/기름/습기 복합 배출 (주방 등)
권장 유속 ≥ 0.6~1.0 m/s
환기량 예시(CFM) 1000~2000 CFM
국제 설계 기준
ANSI Z9.2 (미국)
산업용 환기시스템 설계 기준
ASHRAE 154
상업용 주방 환기 후드의 성능 기준
NFPA 96
음식 조리용 후드의 화재 방지 및 배기 기준
EN 16282 (유럽)
후드의 구조, 청소, 소방 안전 등 규정
OSHA 29 CFR 1910
공기 질과 배기 관련 일반 규정 포함
캐노피후드의 장점 & 한계
장점
✅ 구조 단순, 설치 용이
✅ 큰 장비 위쪽도 손쉽게 적용 가능
✅ 유지보수 간단 (필터 없음 or 교체형)
✅ 설치비용 저렴 (흄후드 대비 ⅓~½ 수준)
✅ 공간 막힘 없음 → 개방감 유지
한계
❗ 미세한 유해가스 제어에는 부적합
❗ 기류 조건(상승력, 바람방향)에 따라 흡입효율 불안정
❗ 외부풍 영향 큼 → 급기 시스템 병행 설치 필수
❗ 휘발성 독성 물질에는 밀폐형 흄후드 권장
항목
캐노피후드
흄후드
스노클
밀폐성
❌ (개방형)
⭕
❌

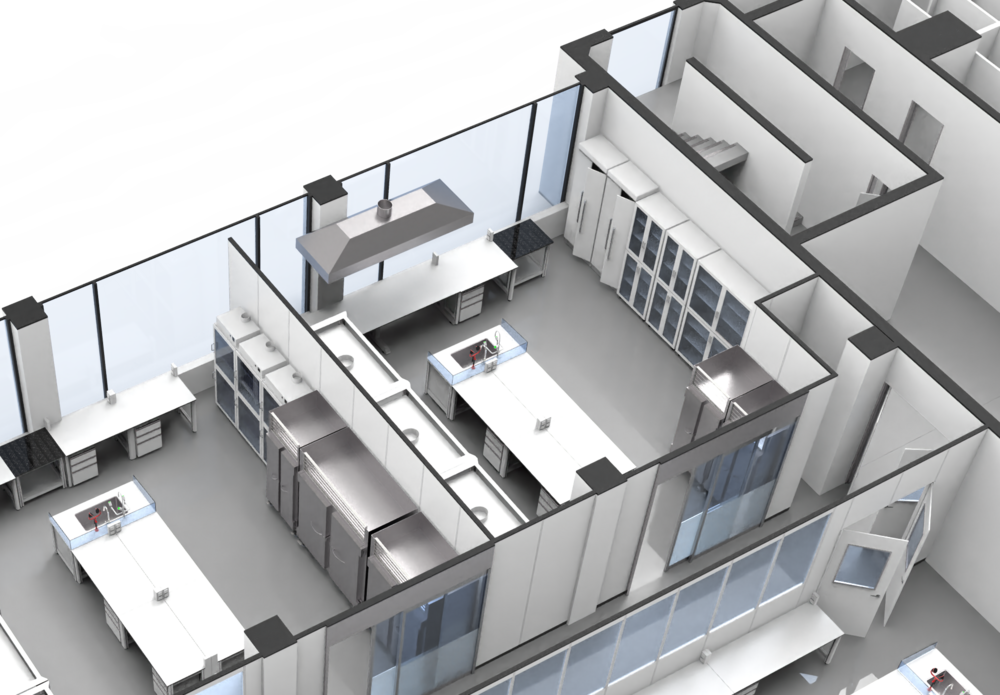

캐노피후드 사용 예시
흡입방향
상향 (열, 증기)
전면 → 후면
국소 직접 흡입
설치 높이
천장형
실험대 상
자유 조절
적합물질
증기, 수분, 열기
유독 휘발가스, 산, 염기
소량 용매, 냄새, 연기
비용
낮음
높음
중간
