실험실 통신공사는 실험실 내에서 데이터 통신, 네트워크, 제어 시스템 등을 구축하여 실험 데이터의 수집, 분석, 공유 및 실시간 모니터링을 가능하게 하는 작업.

통신공사는 유선 및 무선 네트워크 설치, 데이터 전송 케이블 설치, 서버 및 스위치 구성 등을 포함하며, 실험실의 원활한 운영과 실험 데이터 처리의 핵심 요소로 작용.

실험실 통신공사의 주요 요소

네트워크 구축

실험실 내부의 유선 및 무선 네트워크를 구축하여 실험 장비와 컴퓨터, 서버 간의 데이터 통신을 원활하게 함.

실험실에서 사용하는 장비가 네트워크를 통해 데이터를 전송하거나, 실험 데이터가 중앙 서버로 저장되고 분석되는 경우가 많기 때문에, 고속 네트워크와 안정성이 매우 중요.

데이터 전송 케이블 설치

실험실 내에서 데이터 전송을 위한 케이블을 설치해야 함.

Cat6 또는 Cat6a 케이블이 주로 사용되며, 고속 데이터 전송을 위해 광케이블이 사용될 수 있음.

케이블은 실험실 내의 네트워크 포인트나 서버와 연결되며, 실험 장비와 컴퓨터 시스템 간의 데이터 전송을 지원.

서버 및 데이터 저장 장치 구성

실험실에서 생성되는 방대한 양의 데이터를 저장하고, 관리할 수 있는 서버와 데이터 스토리지 시스템이 필요 함.

이는 중앙 서버나 클라우드 스토리지를 통해 실시간 데이터 처리 및 저장이 가능 함.

서버는 데이터를 안전하게 저장하고, 필요 시 다른 사용자와 데이터 공유 및 분석을 할 수 있는 환경을 제공.

무선 네트워크(Wi-Fi) 설치

실험실 내에서 무선 장치를 사용하는 경우, Wi-Fi 네트워크를 설치하여 다양한 실험 장비와의 통신을 지원 함.

무선 네트워크는 이동성을 제공하며, 실험 장비가 다양한 위치에서 실시간 데이터를 전송할 수 있도록 함.

Wi-Fi 네트워크는 안정성과 보안이 중요하며, 실험 데이터가 외부로 유출되지 않도록 암호화 기술을 적용해야 함.

보안 시스템 구축

실험실에서 다루는 데이터는 중요한 정보가 많기 때문에, 네트워크 보안이 필수적 임.

이를 위해 방화벽, VPN, 네트워크 접근 제어(NAC)와 같은 보안 솔루션이 설치 됨.

실험실 외부의 접근을 차단하고, 실험 데이터가 무단 접근되지 않도록 네트워크 보안을 강화해야 함.

실시간 모니터링 및 원격 제어

실험실에서는 실시간 데이터 모니터링 및 원격 제어가 필요한 경우가 많음.

이를 위해 네트워크 상에서 실험 데이터를 실시간으로 수집하고, 원격 서버나 클라우드 플랫폼에서 분석할 수 있도록 통신 시스템이 구성 됨.

실시간 모니터링 시스템은 실험의 상태를 실시간으로 파악하고, 이상 감지나 경고 알림 기능을 통해 문제가 발생했을 때 즉각 대응할 수 있도록 함.

제어 시스템 연동

실험실 내 자동화 시스템이나 제어 시스템과 네트워크를 연동하여, 실험 장비의 상태를 모니터링하고, 원격으로 장비를 제어할 수 있음.

이를 통해 실험 프로세스를 더 효율적으로 관리하고, 데이터 수집과 제어를 통합할 수 있음.

실험실 통신공사의 주요 장비

네트워크 스위치 및 라우터

스위치는 실험실 내 여러 장비와 컴퓨터 간의 데이터 전송을 관리하며, 네트워크 장치들이 통신할 수 있도록 도움.

라우터는 실험실 네트워크와 외부 네트워크(인터넷) 간의 데이터를 관리하고, 인터넷 연결을 제공하며, 외부로부터의 접근을 제어 함.

케이블링 장비

Cat6/Cat6a 케이블 또는 광섬유 케이블이 네트워크 장치와 실험 장비 사이에 설치되어 고속 데이터 전송을 지원 함.

패치 패널과 케이블 정리 장치를 통해 깔끔한 배선을 유지하고, 연결 상태를 쉽게 관리할 수 있음.

서버 및 스토리지 시스템

실험 데이터를 중앙에서 관리하기 위해 서버와 네트워크 스토리지(NAS)를 설치.

서버는 데이터를 안전하게 저장하고, 사용자가 실험 결과를 실시간으로 공유할 수 있도록 지원.

백업 시스템을 통해 실험 데이터를 정기적으로 백업하여, 데이터 손실을 방지할 수 있음.

방화벽 및 보안 장비

실험실 네트워크의 보안을 강화하기 위해 방화벽을 설치하고, 외부로부터의 해킹이나 무단 접근을 차단 함.

침입 탐지 시스템(IDS)이나 침입 방지 시스템(IPS)을 통해 네트워크의 이상 활동을 감지하고, 실시간으로 대응할 수 있음.

Wi-Fi 액세스 포인트(AP)

실험실 내부에서 무선 네트워크가 필요한 경우, Wi-Fi 액세스 포인트를 설치하여, 실험 장비와의 무선 통신을 가능하게 함.

Wi-Fi 네트워크는 고속 데이터 전송을 지원하며, 실험 장비의 자유로운 이동성을 보장 함.

실험실 통신공사의 주요 단계

설계 단계

실험실의 사용 목적과 데이터 처리 요구 사항을 분석하여 네트워크 및 통신 시스템을 설계.

유선과 무선 통신의 필요성을 고려하고, 실험 장비와의 데이터 전송 및 제어 시스템 연동이 원활하게 이루어지도록 설계 함.

네트워크 배선 및 장비 설치

네트워크 케이블을 실험실 각 구역에 배선하고, 스위치와 라우터를 설치하여 실험 장비와 네트워크 장치 간의 통신을 연결 함.

Wi-Fi 액세스 포인트가 필요한 경우, 각 구역에 신호가 원활하게 도달하도록 배치 함.

서버 및 스토리지 시스템 구성

실험 데이터를 저장하고 분석할 수 있는 서버와 NAS 시스템을 구성 함.

실험 데이터를 안전하게 저장하고, 실험실 내 여러 사용자가 데이터를 공유할 수 있도록 설정 함.

보안 시스템 설정

방화벽, VPN, 암호화 시스템을 설치하여 실험 데이터의 보안을 강화.

네트워크 접근 제어 시스템(NAC)을 통해 무단 접근을 차단하고, 내부 사용자만이 네트워크에 접근할 수 있도록 설정 함.

테스트 및 점검

통신 시스템이 정상적으로 작동하는지 테스트하고, 네트워크 속도, 데이터 전송 상태, 보안 시스템 등을 점검 함.

실험 장비와의 통신이 원활하게 이루어지는지 확인하고, 필요시 추가적인 보완 작업을 진행 함.

실험실 통신공사는 실험실에서의 데이터 통신, 실시간 모니터링, 원격 제어 등을 가능하게 하는 핵심 인프라 임.

통신 시스템을 통해 실험 데이터를 효율적으로 처리하고, 네트워크 보안을 강화하여 실험실의 안전성과 효율성을 높일 수 있음.

목적 및 필요성

중앙집중형 데이터 관리

실험 장비에서 생성되는 데이터(분석 결과, 이미지, 로그 등)를 단일 저장소에 통합

데이터 정합성 확보

중복 방지, 파일명 규칙화, 표준 포맷 적용

접근통제 및 보안 강화

사용자별 권한 제어, 감사 로그 기록

백업 및 복구 체계화

실험실 데이터를 장기 보존하며 손실을 방지

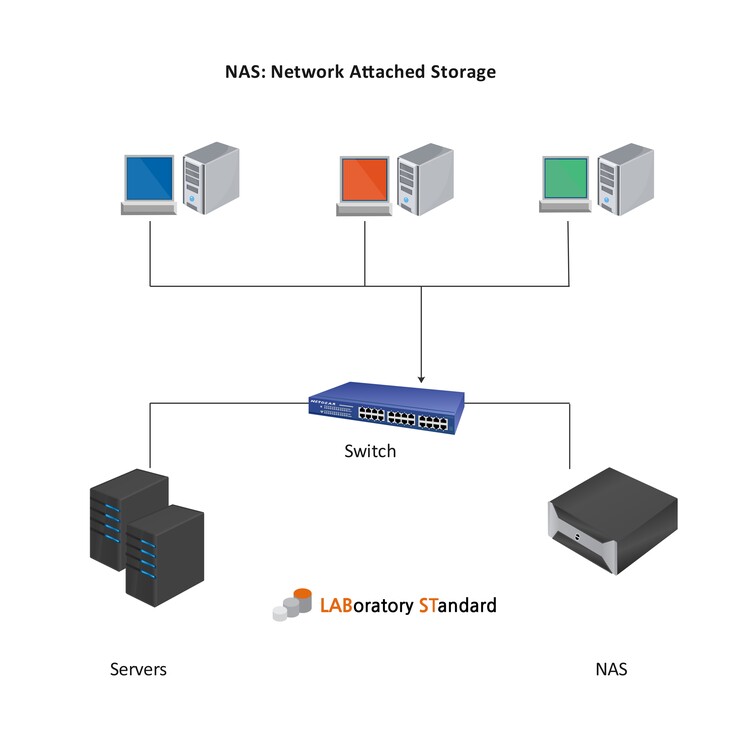

설치 대상 장비 및 주요 구성

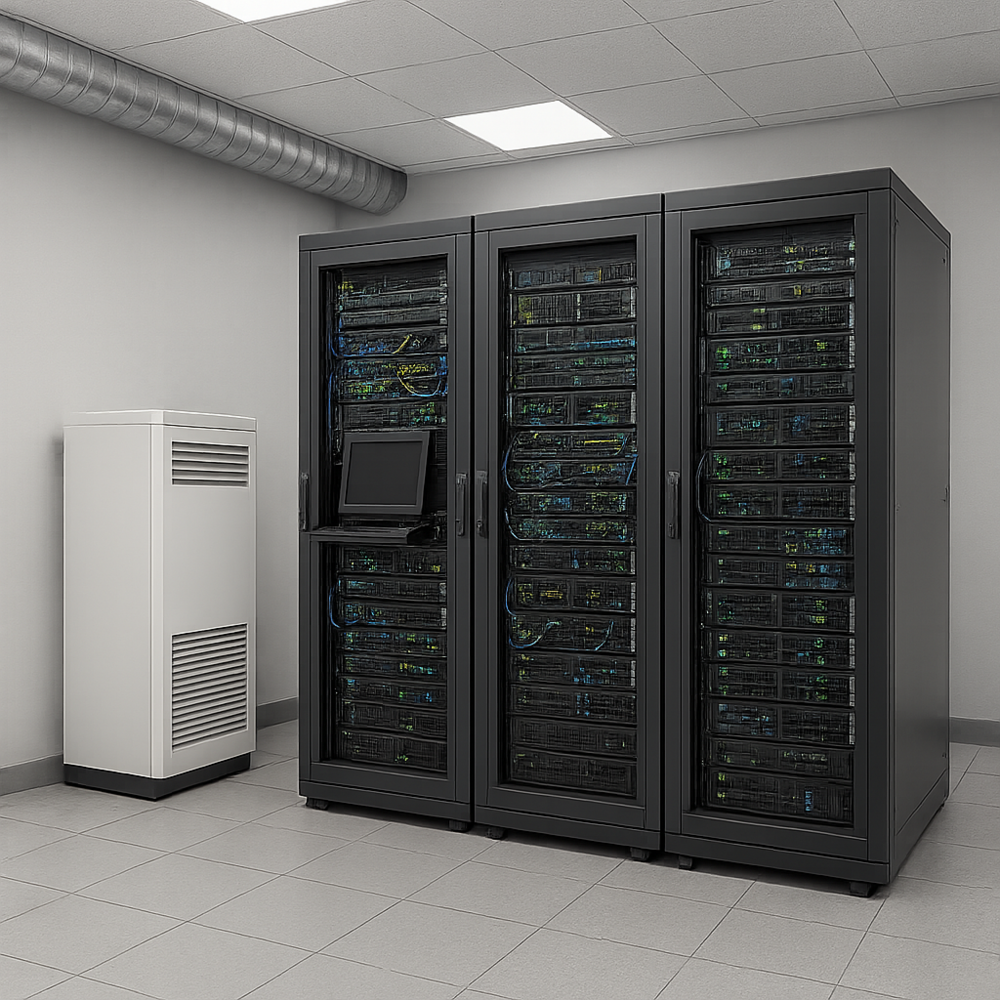

서버

Windows Server / Linux / LIMS

실험실 업무 전용, 보통 1U~4U 랙마운트 서버

NAS

Synology / QNAP / TrueNAS / NetApp 등

실험 데이터 저장소, RAID 구성 가능

스위치

1Gbps or 10Gbps 스위치

NAS-서버-PC 연동을 위한 기본 장비

UPS

무정전전원장치

정전 시 장비 보호, 자동 셧다운 가능

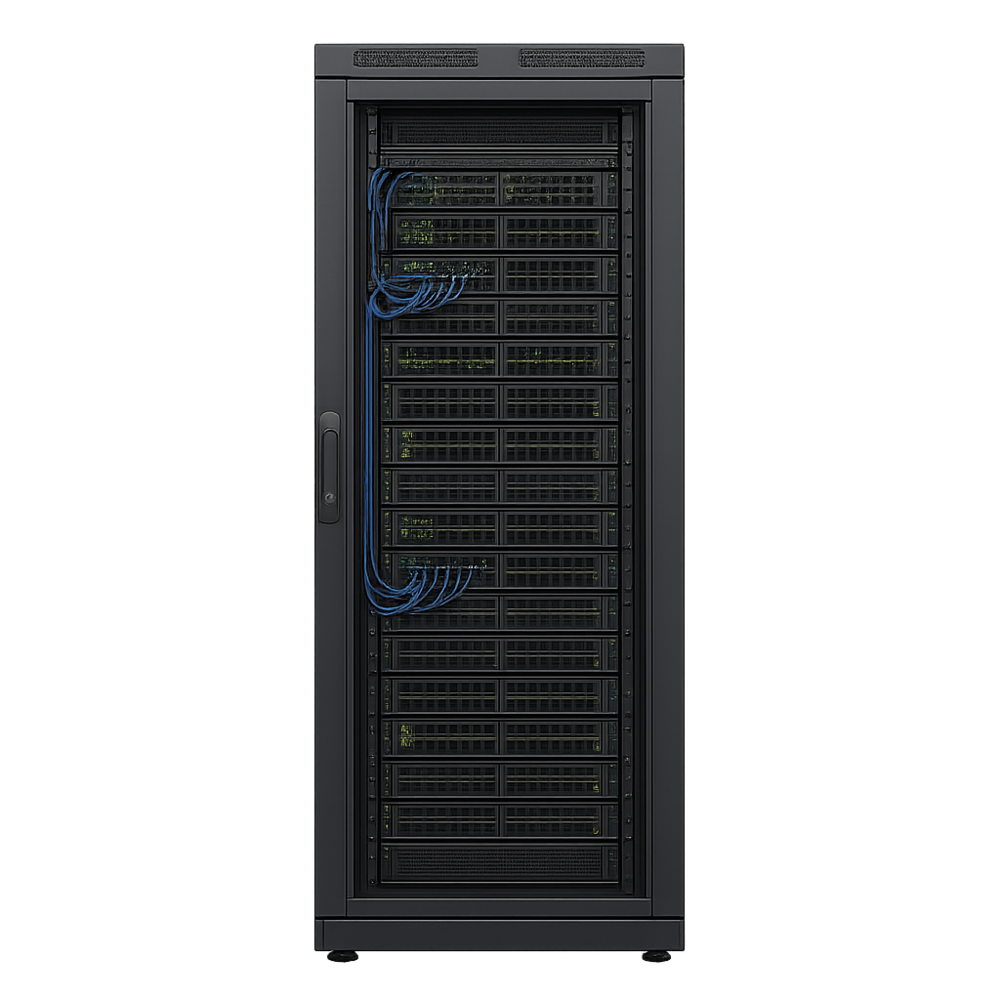

랙

서버랙(600x1000, 42U 등)

서버, NAS, 스위치, UPS 일체형 설치 가능

케이블

CAT.6a or CAT.7

기기 간 연결용, 장비 구간 구분 라벨링 필수

서버 설치 절차 (실험실 기준)

서버 사양 결정

CPU (Intel Xeon), RAM (16~64GB), SSD+HDD 혼합

OS 설치

Windows Server 2022, Ubuntu Server, CentOS 등

보안설정

방화벽, 사용자계정, 그룹정책 설정

공유폴더 구성

샘플별 / 장비별 / 부서별 공유 디렉터리 생성

도메인 구성 (선택)

AD 기반 사용자 인증 / 접근 로그 통제 가능

NAS 설치 절차

모델 선택

RAID 5~6 구성 가능한 4Bay 이상 추천 (Synology DS1821+, QNAP TS-873A 등)

디스크 장착

WD Red, Seagate IronWolf 등 NAS 전용 HDD 사용

RAID 설정

RAID 5 이상 (데이터 복구 안전성 확보)

폴더 구성

장비, 사용자, 분석 항목별 공유폴더 구성

접근 제어

사용자 ID/PW별 권한, IP 대역별 접근 설정

백업/스냅샷 설정

일일 자동 백업, 정기 Snapshot, 이중 NAS 연동 가능

네트워크 구성 방식 (보안 중심)

고정 IP 설정

서버/NAS 모두 고정 IP 할당 (DHCP 금지)

VLAN 분리

실험기기/사용자/관리서버 각각 별도 VLAN

방화벽 정책

장비 간 포트 허용 최소화 (예: SMB, SFTP만 허용)

MAC 인증

등록된 장비만 NAS 접속 허용

외부망 분리

인터넷 미연결 or 단방향 연동 (Air Gap) 구성

보안 설정 체크리스트

NAS 암호화

AES-256 폴더 암호화, 암호화 저장 활성화

로그인 정책

실패 시 잠금, 주기적 비밀번호 변경

접속 로그

사용자별 접속/수정/삭제 이력 기록

2차 인증

관리자용 OTP 또는 인증 앱 설정

백업 NAS 분리

독립 전원 및 분리 위치에 백업 저장소 운영

백업/복원 계획

1차 백업

NAS 내 Snapshot / Rsync를 통한 NAS → NAS 백업

2차 백업

외장 HDD / Tape / 클라우드 (폐쇄망일 경우 오프라인 보관)

복원 테스트

월 1회 이상 시뮬레이션 복원 실행

보존 기간

연구 분야 기준 5~10년 이상 (예: 제약/식품)

운영 가이드라인

모니터링

NAS 상태 모니터링, RAID 상태, 디스크 건강 (SMART) 점검

용량 계획

평균 저장량 예측 + 연 20~30% 증가 여유 확보

계정 관리

직원 입·퇴사 시 계정 및 권한 변경 철저히 수행

정기 점검

분기별 보안 패치, 펌웨어 업데이트, 로그 감사

문서화

폴더 구조, 백업정책, 접속기록 등 내부 규정화

실험실 NAS + 서버 설치 핵심

핵심 목적

실험 데이터 통합 관리, 보안, 백업, 접근 통제

서버 구성

Windows/Linux 서버 + 고정 IP, 방화벽, 사용자 관리

NAS 구성

RAID, 스냅샷, SMB/NFS/iSCSI 공유, 접근통제

네트워크

폐쇄망 구성, VLAN 분리, 포트 최소화

백업 및 복구

NAS 이중화, 외장 백업, 월간 복원 테스트 필수

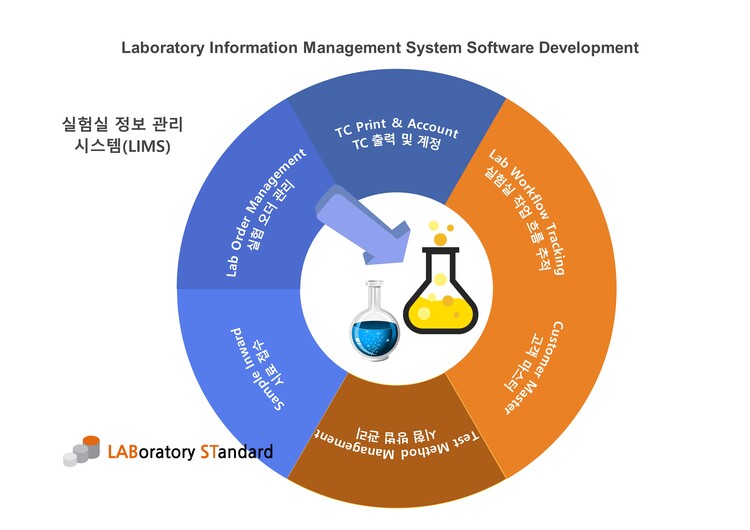

정의 및 핵심 개념

LIMS

Laboratory Information Management System의 약자. 실험실 내의 샘플, 실험과정, 분석결과, 문서, 장비, 사용자 등의 정보를 통합 관리하는 전산 시스템

목적

실험실 운영의 디지털 전환, 품질 및 이력 관리 강화, 데이터 무결성 확보, 업무 생산성 향상

적용 분야

제약, 환경, 식품, 임상, 법과학, 생명과학, 반도체 품질검사, 화학 등 대부분의 분석 및 시험 실험실

주요 기능 (Core Functions)

샘플 관리

샘플 등록, 바코드 생성

접수 정보 (의뢰자, 날짜, 시료 종류 등)

샘플 상태 추적, 보관 위치 관리

시험 분석 관리

SOP에 따른 시험항목 자동 지정

기기 연동을 통한 결과 자동 수집

결과 편집, 이력 추적, 승인 관리

품질 관리

OOS/OOT 관리 (허용범위 초과)

CAPA(시정 및 예방조치)

내부 품질검사, 교정이력

장비 관리

장비 상태, 점검 주기, 교정 기록

장비 사용 로그, 오류 알림

보고서 및 문서 관리

성적서, 시험서, COA 자동 생성

다국어 양식, 고객별 포맷 설정

전자서명(E-signature) 기능 포함

규정 준수 및 보안

Audit Trail, 계정별 권한관리

21 CFR Part 11, ISO 17025, GMP 대응

실험실 NAS + 서버 설치 핵심

[실험장비 (GC, HPLC, PCR 등)]

 ↕

 [MAS (Middleware Automation System)]

 ↕

[LIMS 서버 (Application + Database)]

 ↕

[사용자 웹 클라이언트 / 모바일 앱]

MAS: 장비 데이터 수집, 형식 변환

Application Server: 사용자 인터페이스, 비즈니스 로직

Database Server: 샘플, 시험, 문서, 사용자 데이터 저장

Web Client: 브라우저 기반 사용자 접속

REST API: ERP, ELN, CDS 등과 연동

산업별 적용 사례

제약

원료검사, 공정검사, 완제검사, GMP, CSV, 21 CFR 대응

환경

수질, 대기, 토양 등 분석, 국립환경과학원 보고 양식 자동화

식품

농약, 방사능, 중금속 분석 추적관리

임상

환자 정보, 검체이력, 유전자정보, 결과보고서

반도체/정밀화학

Lot 이력관리, 원자재 분석, 품질검사

보안 기능 및 데이터 무결성

Role-based Access Control

사용자별 기능 제한 및 접속 권한 분리

Audit Trail

변경/삭제/조회 모든 로그 기록 및 검토 가능

전자서명(E-signature)

승인 절차에 따른 서명 및 기록 유지

암호화 저장

민감 정보 및 파일에 대한 AES/TLS 암호화 적용

백업 및 이중화

LIMS DB, 파일 서버의 실시간 백업 및 복구 시스템 운영

데이터 흐름 예시

시료 접수 및 등록 → 바코드 자동 생성

시험 항목 자동 매핑 (시험 계획 수립)

장비 분석 → MAS 통해 결과 자동 입력

시험자 검토 → 관리자 승인 → 결과 확정

자동 성적서/보고서 생성 → PDF 출력 및 NAS 저장

ERP/MES 연동 (예: 제품 릴리즈 승인)

장비 연동 방식

연동장비 GC/HPLC/ICP

연동방식 CSV, ASTM, HL7, OPC

예시 결과 자동 수신

연동장비 전자저울, PCR

연동방식 Serial, TCP/IP

예시 무인 데이터 수집

연동장비 이미지 분석기

연동방식 API 또는 FTP 연동

예시 영상 및 정량 결과 저장

연동장비 온도기록기/센서

연동방식 MQTT, RS-485

예시 자동 환경 모니터링

국제 표준 및 인증

21 CFR Part 11

전자기록 및 서명에 대한 FDA 기준

GAMP 5

컴퓨터시스템 검증 (CSV), 위험기반 검증 프로세스

ISO 17025

시험/교정기관의 품질 및 기술요건

GLP, GMP

실험실 운영과 데이터 추적성, 문서화 기준

ALCOA 원칙

데이터 무결성 보증(A, L, C, O, A) 기준

LIMS 구축 절차

요구사항 분석 (URS)

샘플 흐름, 업무 프로세스, 장비 확인

시스템 설계

모듈 구성, 연동 구조, 보안 정책 정의

데이터 마이그레이션

기존 엑셀, 문서, DB의 정보 이전

시스템 구축 및 커스터마이징

워크플로우 설정, UI 구성, 보고서 개발

테스트 (IQ/OQ/PQ)

검증 문서 작성 및 사용 적합성 확인

사용자 교육 및 이관

정식 오픈 전 교육 및 운영 가이드 배포

기술 요소 (IT 관점)

DB

Oracle, SQL Server, PostgreSQL

Web 기술

React, Angular, Django, ASP.NET

통신

REST API, WebSocket, FTP, OPC-UA

서버 운영

Windows Server, Linux, 클라우드(AWS/Azure)

보안 장비

방화벽, NAS 백업, 이중화 서버 구성 필수

요약

핵심 역할

실험실의 전체 업무 흐름 자동화 및 추적관리

주기능

샘플, 시험, 장비, 품질, 문서, 성적서 관리

이점

업무 효율화, 오류 감소, 규제 대응, 데이터 무결성 보장

적용분야

제약, 식품, 환경, 임상, 화학, 바이오 전 산업

도입포인트

요구분석 → 설계 → 연동 → 검증 → 운영 → 유지관리
