점도계는 액체나 반고체의 점도(viscosity), 즉 흐르는 저항성을 정량적으로 측정하는 기기.

점도는 유체의 물성, 품질, 농도, 분자 상호작용 등을 파악하는 핵심 지표로, 식품, 제약, 화학, 석유, 바이오, 잉크, 페인트, 혈액 분석까지 광범위하게 사용.

점도란?

점도(viscosity)는 유체가 흐를 때 내부 마찰력을 수치화한 물리량.

동점도(Kinematic viscosity, ν)

유체의 점도 / 밀도 (단위: mm²/s 또는 cSt)

절대점도(Dynamic viscosity, η)

유체의 전단응력 / 전단률 (단위: mPa·s 또는 cP)

관계식

η = ν × ρ (밀도와의 곱)

점도계의 분류 (측정 원리 기준)

모세관식 (Capillary Viscometer)

원리: 뉴턴 유체가 좁은 관을 흐를 때의 유량과 압력차로 점도 계산 (Poiseuille 법칙)

종류: Ostwald, Ubbelohde, Cannon-Fenske

특징: 고정밀 / 뉴턴 유체에 적합 / 온도 의존도 큼

단점: 수동 측정, 오염되면 세척 어려움

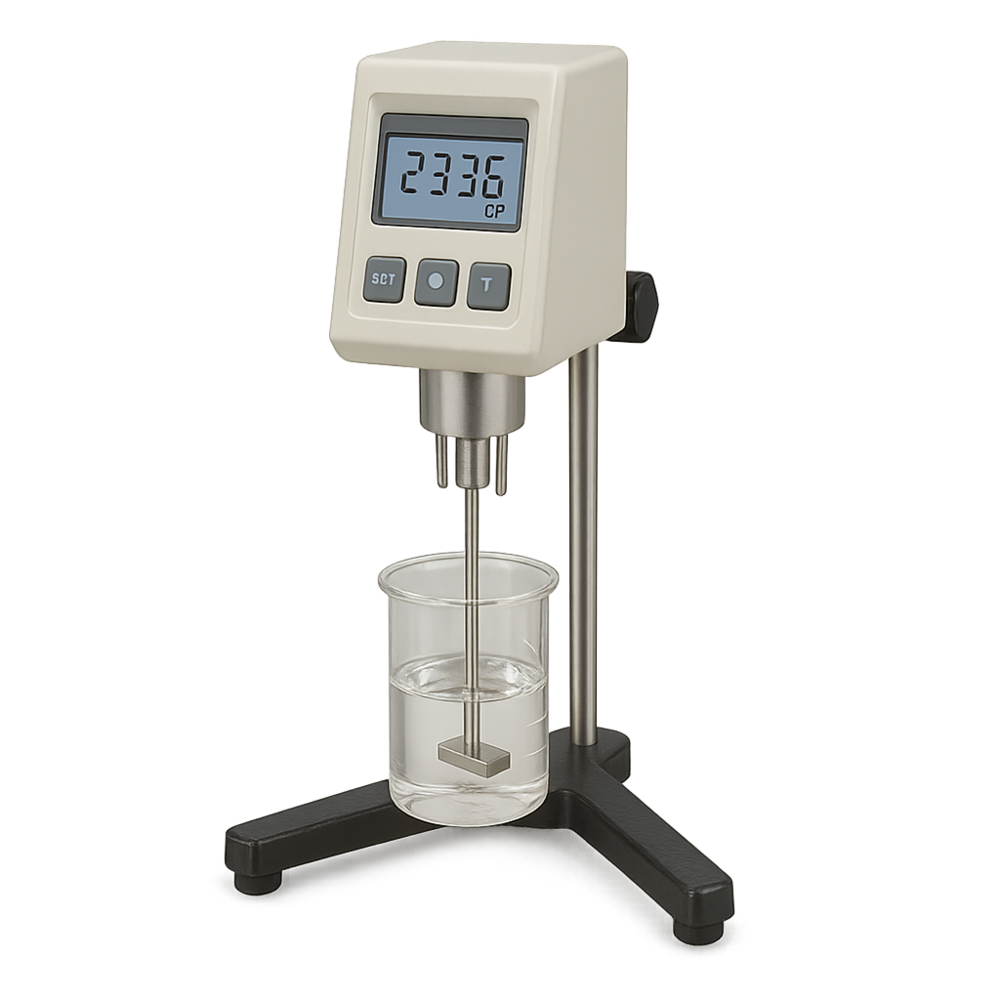

회전식 (Rotational Viscometer)

원리: 회전하는 스핀들(원판·실린더)에 가해지는 저항 토크로 점도 측정

대표: Brookfield viscometer

장점: 비뉴턴 유체도 측정 가능 / 연속 측정 / 다양한 스핀들 선택

응용: 잼, 크림, 페인트, 세제, 점안액 등

볼 낙하식 (Falling Ball Viscometer)

원리: 유체 속에서 볼이 낙하하는 속도로 점도 산출 (Stokes 법칙 이용)

특징: 투명한 뉴턴 유체 측정 / 정밀 측정 가능

제한: 온도 민감 / 고점도 어려움

진동식 (Vibrational Viscometer)

원리: 진동자가 유체에 담길 때 감쇠 특성 변화로 점도 산출

특징: 빠른 응답, 온도 변화 자동 보정, 현장 적용 용이

응용: 공정 제어, 디지털 센서 내장

기타 특수형

Bubble Viscometer

유리관 내부 기포 이동 속도 측정

Cone-and-Plate

얇은 유체층을 회전 원추와 판 사이에서 측정

Microfluidic Viscometer

마이크로 채널을 흐르는 유속 비로 계산

Rheometer(레오미터)

점도 + 탄성률(응력-변형률) 측정 가능 (비선형 유체용)

점도계의 산업별 활용

제약

점안액, 크림제, 현탁액 점도 규격화 → 품질보증

화장품

로션, 젤, 에센스 점도 조절로 사용감 평가

식품

케첩, 꿀, 요구르트, 전분용액 등 농도 제어

화학·석유

윤활유, 페인트, 접착제, 고분자 용액

생명과학

혈액 점도 → 심혈관 질환 위험도 예측

반도체

포토레지스트, CMP 슬러리, 세정제 점도

환경·수처리

슬러지, 폐수 점도 분석으로 공정 최적화

표준 및 측정 조건

온도 표준

20°C, 25°C, 37°C (의료/생체용)

점도 단위

mPa·s (국제단위), cP (센티포아즈, 1 cP = 1 mPa·s)

측정 조건

전단속도, 스핀들 번호, 온도, 시간, 체적 고정 등

표준 규격

ASTM D445 (석유), ISO 3104, USP <912> (약전), DIN 53019 등

교정(Calibration)과 품질관리

교정액 사용

NIST 추적 가능한 점도표준유 사용 (Silicone oil 등)

정기 검교정

1년 주기 또는 사용량 기준

검증 방법

점도 오차 ±1~2% 이내 유지

GMP/GLP 기준

Calibration 기록 보관 / Audit Trail 관리

뉴턴 유체 vs. 비뉴턴 유체

정의

뉴턴 유체 - 전단속도와 전단응력 비례

비뉴턴 유체 - 비례하지 않음 (점도 변화)

예시

뉴턴 유체 - 물, 에탄올, 벤젠

비뉴턴 유체 - 토마토소스, 페인트, 혈액, 잼

측정기기

뉴턴 유체 - 모세관식 적합

비뉴턴 유체 - 회전식, Cone-Plate, Rheometer 사용

디지털 점도계의 발전

터치스크린 디스플레이

실시간 그래프, 시료 관리

자동 온도제어 시스템

외부 순환 수조 연동

USB / RS232 데이터 로깅

GMP/21CFR Part 11 대응

AI 기반 분석

유동 프로파일 자동 분류, 품질변화 감지

IoT 연동

온라인 공정 제어 (석유, 식품 공장) 가능

국내 및 국제 규정·인증

의약품 제조

KP, USP <912>, GMP 기준 교정

화학

ASTM D445, ISO 3104

화장품

KFDA 시험법 / KTR 인증

식품

식약처 식품공전 수재 시험법

시험기관 인증

KOLAS (ISO/IEC 17025), GLP 등

점도계 선택 시 고려사항

시료 종류

뉴턴 vs 비뉴턴 / 점도 범위 (1~1,000,000 mPa·s 이상)

정밀도

±1% 이내 권장 / 자동 온도보정 여부

측정 빈도

연속 vs 배치 측정, 온라인 모니터링 여부

클린룸/제약 환경

무선 or 밀폐형 장비 추천

보고서 출력

디지털 저장/바코드 연동 여부

미래 트렌드 (2025~2030)

AI 기반 점도 분석

유동 곡선 자동 해석, 품질 이상 조기 감지

Wearable viscometer

의료용, 혈액 점도 실시간 모니터링

Lab-on-chip

Microfluidics + 점도 분석 통합 소자

자동화 라인 통합

식품/제약 생산기계에 내장된 IoT 점도센서

Digital Twin + CFD 연계

유체 동역학 모델링과 실시간 비교

역사적 기원 & 어원

기원: 1851년 Thomas Graham의 콜로이드 점도 연구

Brookfield Company 설립: 1934년, 세계 최초 회전식 상용 점도계 개발

‘viscometer’는 라틴어 “viscum” (점액질) + “-meter” (측정기기)에서 유래

요약 정리

정의

액체의 흐름 저항을 수치화한 기기

종류

모세관식 / 회전식 / 진동식 / 낙하식 등

측정 단위

mPa·s (센티포아즈), cSt

활용 산업

제약, 화장품, 식품, 석유, 환경, 반도체 등

표준규격

ASTM D445, USP <912>, ISO 3104 등

트렌드

AI 기반 분석, IoT 점도 모니터링, micro-viscometer 등

점도계(Viscometer) 를 생산 판매하는 주요 업체.

AMETEK Brookfield (브루크필드)

주요제품명: DVNext, DVPlus, RST 시리즈(회전식), AST-100(인라인)

특징/강점: 회전식 점도계의 사실상 산업 표준(레퍼런스가 가장 많음)

스핀들·속도·온도 옵션이 폭넓어 저~고점도 전 범위 대응

소프트웨어/프린팅, IQ/OQ 문서 등 QC 표준화에 강함

Anton Paar (안톤파르)

주요제품명: ViscoQC 100/300(회전식), Lovis(롤링볼), SVM(점도/밀도 동시, 석유)

특징/강점: 자동 레벨·스핀들 인식, 온도 제어 정밀 → 재현성 우수 롤링볼·캡릴러·회전식 등 방식 다양(초저점도~윤활유까지) 21 CFR Part 11 등 데이터 무결성 대응

Thermo Scientific HAAKE (써모 HAAKE)

주요제품명: Viscotester iQ/iQ Air(회전식), HAAKE MARS(레오미터)

특징/강점: 모듈식 플러그인 지오메트리(동심원통/콘플레이트 등)로 공정별 최적화 용이

온도 컨트롤 플랫폼(펠티어/액욕) 다양 → 온도 의존성 평가에 강함

제약·폴리머 레오로지 확장(레오미터 호환) 수월

CANNON Instrument Company (캐논)

주요제품명: CAV 4.2/4.1(자동 캡릴러), miniAV 시리즈, 수동 Ubbelohde·Cannon-Fenske

특징/강점: ASTM D445/ISO 3104 등 동점도(kinematic) 표준 시험에 특화

윤활유·연료·프로세스 오일 분야 레퍼런스 장비

자동화 샘플링/세척으로 고스루풋·재현성 확보
