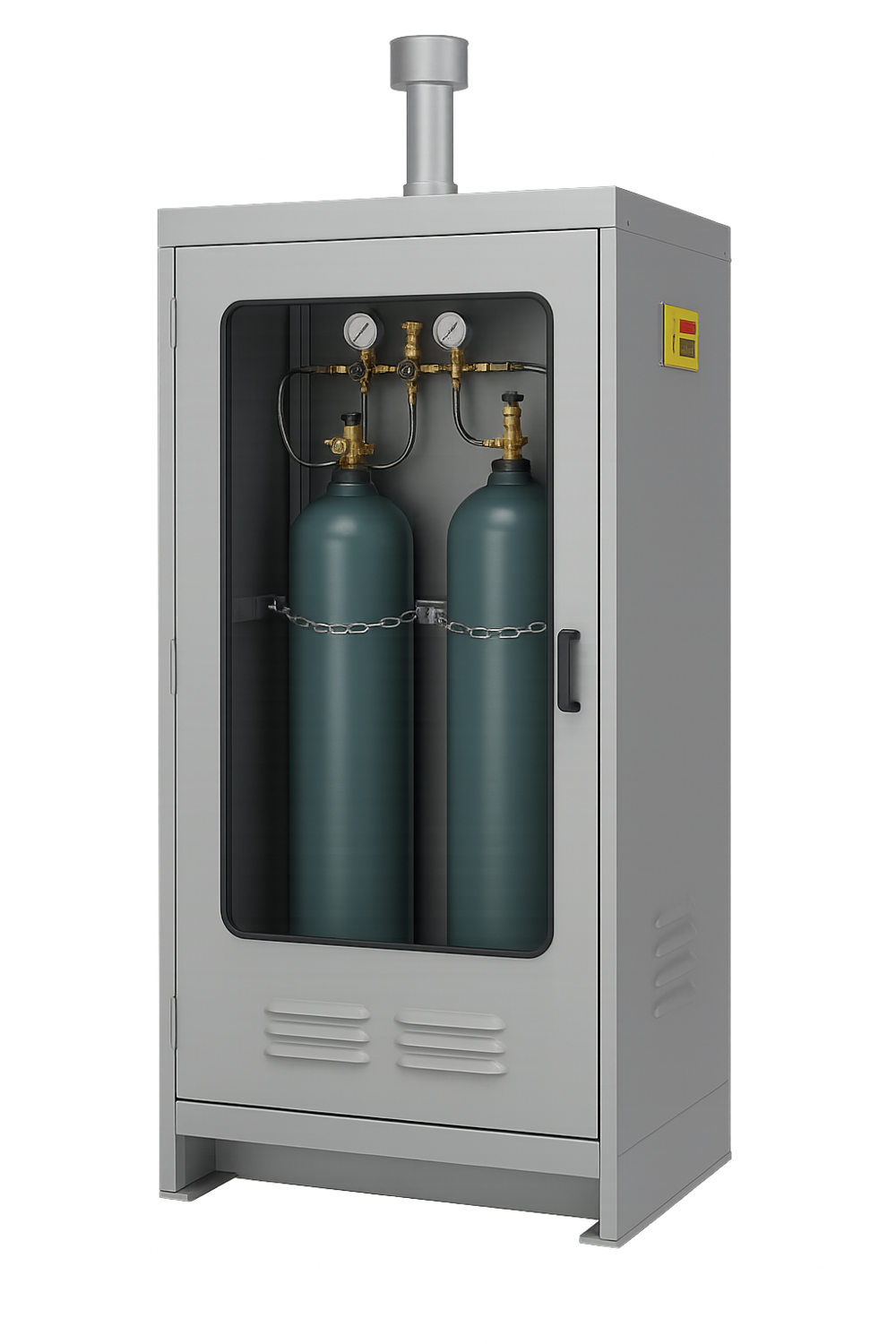

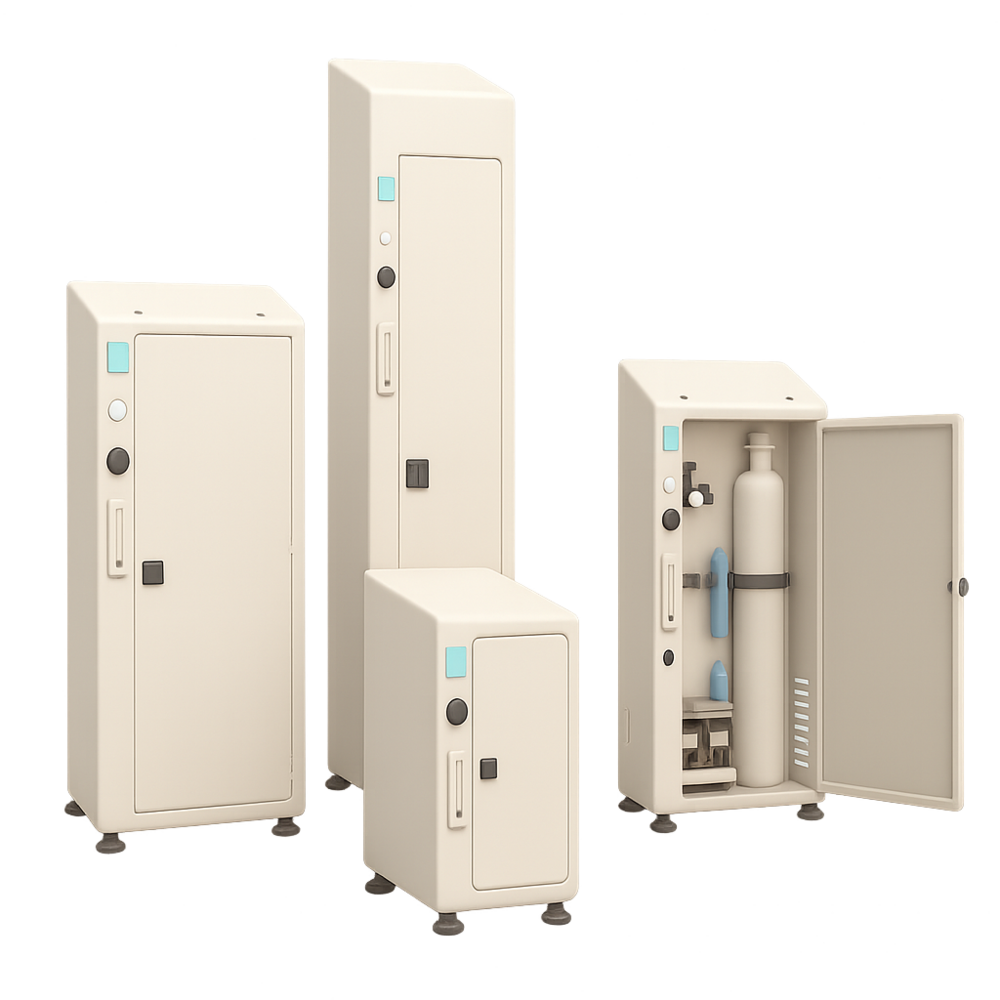

⤷ Gas Cylinder Cabinet (용기 보관함)
용기 보관함(Gas Cylinder Cabinet)과 관련하여 전 세계적으로 요구되는 접지, 내화설계, 환기, 실린더 고정 장치 요건을 국제 표준, 산업 지침, 안전 규제 기준.
용기 보관함(Gas Cylinder Cabinet) 국제 요건 종합 가이드
접지 (Grounding)
정전기 방지 및 폭발 위험 감소
고압가스(특히 수소, 아세틸렌 등)는 매우 인화성이 강하기 때문에 정전기로 인한 점화를 방지하는 것이 핵심.
국제 및 주요 국가 기준
NFPA 55 (미국)
가연성/산화성 가스를 포함하는 실린더 보관 시 금속 케이블 및 버스 바(bus bar)를 통한 접지 요구.
접지는 100옴 이하 저항 유지 필요.
ISO 80079-36 / 37 (폭발위험장비 국제 표준)
장비 또는 캐비닛 외함이 도전성인 경우, IEC 60079-0에 따라 정전기 방지 조치 필수.
ATEX Directive (EU)
Zone 0, 1, 2 등 폭발 위험 구역에 보관 시, 외부 접지와 내부 전위 차단 조치를 포함한 설계 필수.
대한민국 고압가스 안전관리법 시행규칙
모든 고압가스 저장시설은 정전기 방지 접지 장치를 설치해야 하며, 정기적으로 저항 측정 필요.
기술 사양
접지선: 최소 6 AWG (미국 기준) 또는 4㎟ 구리선 이상
연결: 캐비닛 하부 또는 측면에 접지 단자 (Grounding Lug) 설치
연속성 확인: 멀티미터로 저항 1Ω 이하 유지 여부 확인
내화 설계 (Fire Resistance / Fire-Rated Construction)
화재 발생 시, 고압가스 실린더가 고온 노출로 인한 폭발을 유발하지 않도록 일정 시간 보호
국제 및 주요 국가 기준
NFPA 30 / 55 / 2001 (미국)
실린더 캐비닛은 최소 30분 이상 내화 성능(Fire Rating)을 보유해야 함.
스프링클러 미설치 시 UL 263 / ASTM E119 기준 1시간 내화 성능 권장
EN 14470-2 (EU)
고압가스 실린더용 안전 캐비닛은 최소 30, 60, 90, 120분 내화 등급 중 하나를 만족해야 하며, F30/F60/F90/F120으로 분류
ISO 834
전 세계 내화 구조 시험의 기준으로, 일정 온도 상승 곡선에 따라 구조체 내화성능을 판정
대한민국 산업안전보건기준에 관한 규칙
가연성 가스 보관함은 불연재 또는 내화재료로 제작되어야 하며, 외부 화재시 내부 온도 200°C 미만 유지 요구
기술 사양
재료: Galvanized Steel + 내화 복합소재 패널 / 세라믹 단열재
문 구조: 자동 셔터식 방화문 (self-closing, fire-rated door) 내화 인증: UL, FM, DIN EN 인증 라벨 부착
환기 (Ventilation)
누출된 가스 축적 방지, 산소 농도 불균형 방지, 폭발/질식 위험 감소
국제 및 주요 국가 기준
NFPA 55 (미국)
자연환기 또는 기계환기 시스템을 갖추고, 캐비닛 내부의 최소 1 cfm/ft² 이상 공기 흐름을 유지해야 함.
상부 배기 + 하부 흡기 구조 필수 (가벼운 가스는 상부, 무거운 가스는 하부로 배출)
EN 14470-2 (EU)
기계 환기 시 0.75배/분 또는 10배/시간 공기 교체율 확보
내장형 팬은 방폭(Ex) 모터 사용 필수
OSHA 29 CFR 1910.101
가스 보관 캐비닛이 실내에 설치될 경우 국소 배기(Ventilation Duct) 또는 외부 연계형 배기 시스템 필요
대한민국 고압가스 안전관리법 시행규칙 제53조
보관 장소는 자연환기 또는 강제환기 구조를 갖추고, 가연성/독성가스는 국소배기장치 또는 밀폐장치 필요
기술 사양
덕트 구경: 최소 100mm 이상
송풍기: 방폭형(EX d 또는 EX p) 팬 사용
배기 방향: 건물 외부로 직접 연결, 역류 방지 구조
센서: 가스 누출 감지 센서 연동 시 자동 환기 시스템 연계
실린더 고정 장치 (Cylinder Restraint / Securing Device)
실린더의 전도 및 낙하 방지, 지진 및 진동 시 사고 예방
국제 및 주요 국가 기준
NFPA 55 / OSHA
모든 고압가스 실린더는 2점 이상 고정 필요 (상단과 중간 또는 하단) 체인, 스틸 스트랩, 고정 브라켓 등으로 고정
EN ISO 11625 (EU)
실린더 고정 장치는 최소 1.5배 무게의 하중 견딜 것
내열성, 내약품성을 갖춘 고정 장비 권장
대한민국 산업안전보건기준
실린더는 반드시 고정대 또는 체인으로 견고히 고정해야 하며, 1개 이상의 고정 지점 필요
실린더 수직 보관 원칙, 수평 보관 금지
기술 사양
고정 장치 위치: 벽면 또는 캐비닛 프레임에 앵커 설치
체인 사양: 스테인리스 강, 최소 인장강도 1000kg 이상
수량: 실린더당 2개 이상 체인 / 스트랩
특수기능: 퀵 릴리즈(Quick Release), 충격 완충 구조 포함 가능
부가 안전 요소
누출 감지 시스템: 수소, 암모니아 등 특정 가스용 센서 내장
비상 차단 밸브(Emergency Shut-Off Valve) 연동
화재 감지기 및 자동소화 시스템 (특히 EN 규격 캐비닛에 포함)
표지 및 경고 라벨: 국제 기호(GHS, ISO 7010 등) 명확 부착
