X선 분석 장비는 X선을 이용하여 물질의 구조, 조성, 및 물리적 특성을 분석하는 장비로, 다양한 분야에서 널리 사용.

X선 분석은 주로 X선 형광 분광기(XRF)와 X선 회절 분석기(XRD)로 나뉘며, 각 장비는 고유의 원리와 응용 분야를 가지고 있음.

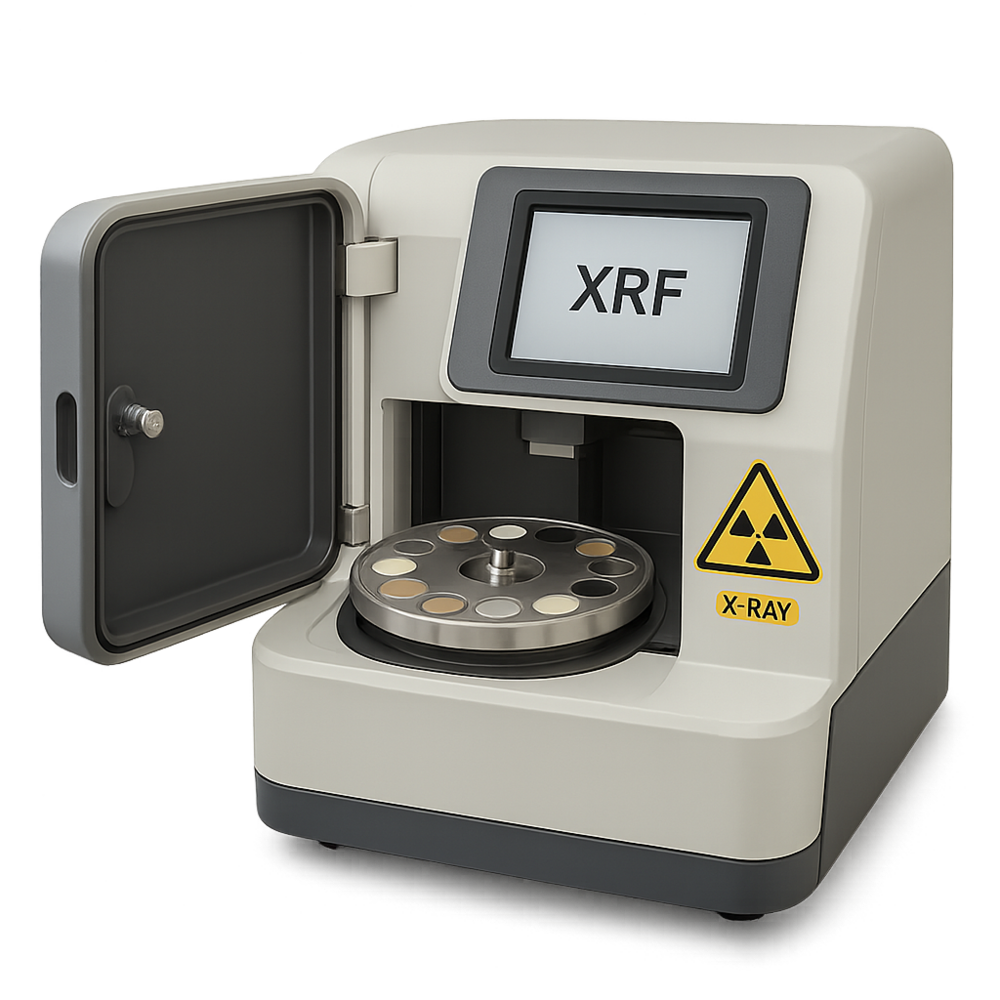

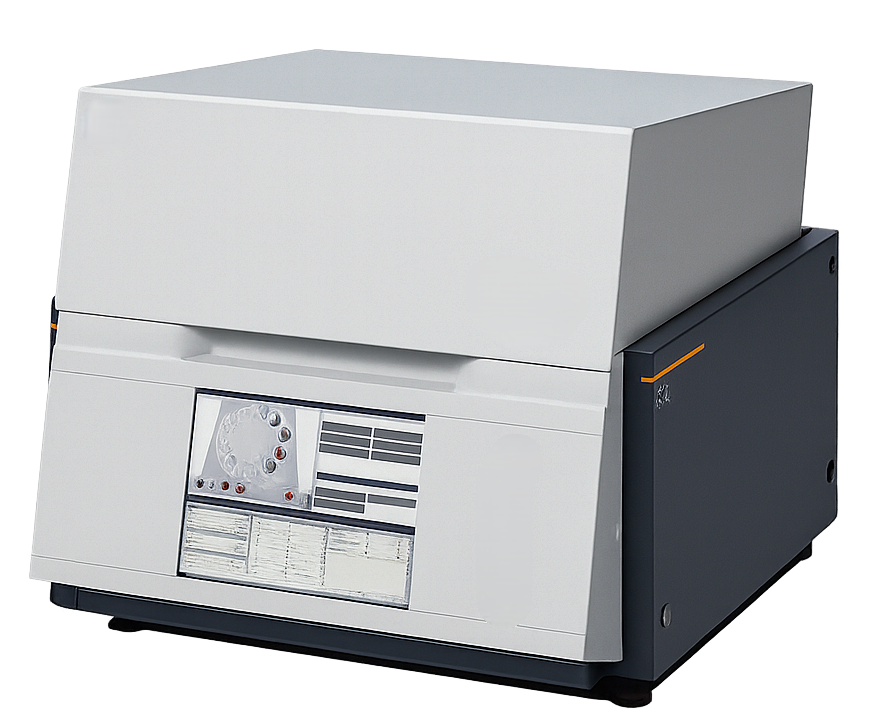

X선 형광 분광기 (XRF, X-ray Fluorescence Spectrometer)

작동 원리

X선을 시료에 조사하면 시료의 원자에서 형광 X선이 방출.

방출된 형광 X선의 에너지는 특정 원소에 고유한 값으로, 이를 분석하여 시료의 원소 조성을 확인.

구성 요소

X선 튜브

X선을 생성하는 핵심 장치.

일반적으로 텅스텐, 몰리브덴, 로듐 소재 사용.

시료 챔버

고체, 액체, 분말 등 다양한 시료를 분석 가능.

검출기

형광 X선을 감지하고 전기 신호로 변환.

고분해능 실리콘 드리프트 검출기(SDD) 사용.

분석 소프트웨어

검출된 신호를 통해 원소 및 농도 분석.

장점

비파괴적 분석.

시료 준비가 간단.

빠르고 정밀한 다원소 분석 가능.

단점

경원소(H, He, Li 등)는 분석이 어려움. 원소 간의 간섭 효과 존재.

응용 분야

광물학 및 지질학

암석, 광물의 원소 조성 분석.

금속 산업: 금속 합금의 품질 검사.

환경 분석

토양, 폐수, 대기 중 오염 물질 분석.

고고학 및 예술품

문화재 및 예술품의 재료 분석.

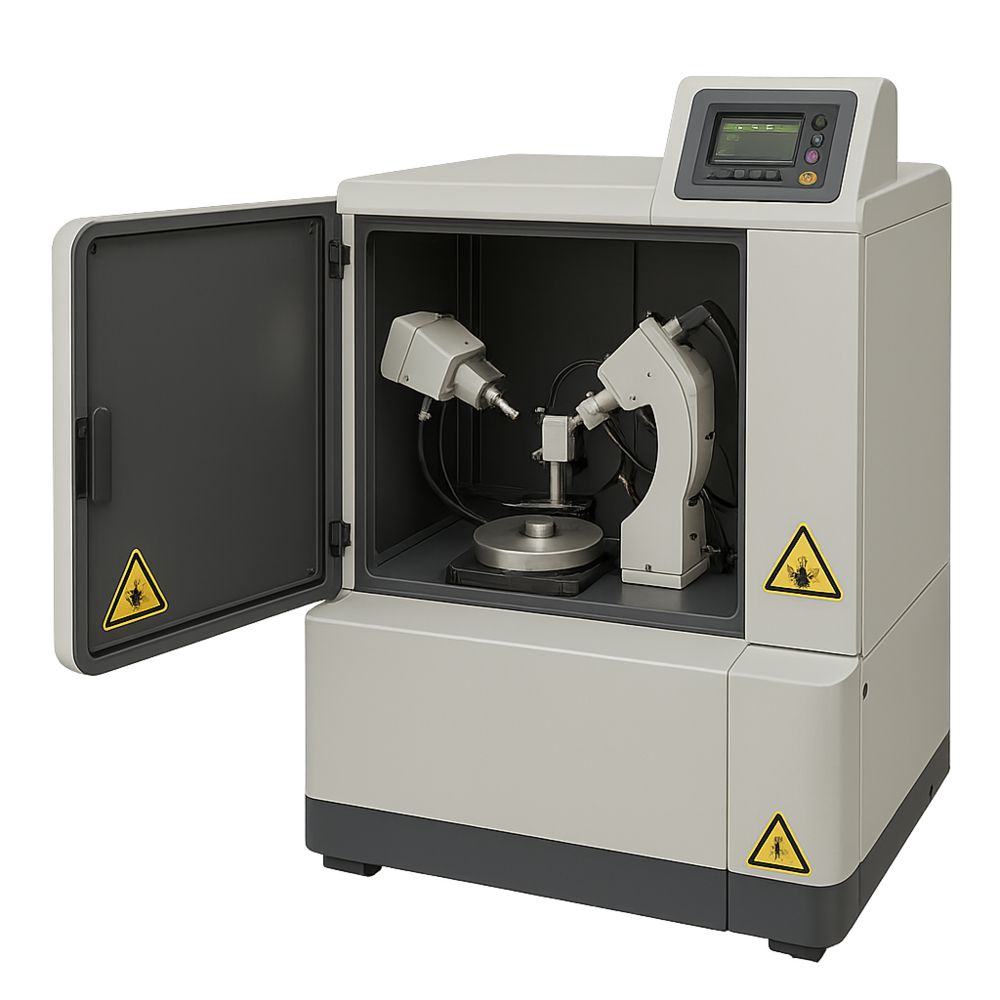

X선 회절 분석기 (XRD, X-ray Diffraction Analyzer)

작동 원리

X선을 결정 물질에 조사하면, 결정 구조에서 발생하는 회절 현상을 통해 특정 회절 패턴이 생성.

회절 패턴은 브래그 법칙(Bragg's Law)에 따라 분석되며, 이를 통해 물질의 결정 구조 및 격자 상수를 확인.

구성 요소

X선 발생기

고에너지 X선을 생성.

일반적으로 구리(Cu), 몰리브덴(Mo) 타겟 사용.

시료 홀더

결정 시료를 고정하여 정확한 각도로 조사.

회절기(Goniometer)

X선과 시료, 검출기의 각도를 조정하여 회절 패턴을 생성.

검출기

회절된 X선의 강도 및 위치를 측정.

가이거-뮐러 튜브, CCD 검출기 등 사용.

소프트웨어

데이터 처리 및 결정 구조 분석.

장점

결정 구조를 상세히 분석 가능.

다형성(Polymorphism) 및 결정 크기 분석.

비파괴적이고 정밀도 높음.

단점

비정질 물질은 분석이 어려움.

시료 준비 과정이 복잡할 수 있음.

응용 분야

재료 과학

신소재, 반도체, 나노물질의 결정 구조 분석.

제약 산업

약물의 결정형 및 순도 분석.

지질학 및 고고학

광물 결정 분석 및 퇴적물 연구.

화학

촉매, 복합체, 유기 금속 화합물 분석.

X선 분석 장비의 주요 차이점 (XRF vs XRD)

특성

XRF

XRD

원리

원소의 형광 X선 측정

X선 회절 패턴 분석

목적

원소 조성 분석

결정 구조 및 상(Phase) 분석

시료 형태

원소 조성 분석

결정 구조 및 상(Phase) 분석

비파괴 여부

비파괴 분석 가능

비파괴 분석 가능

장점

빠르고 다량의 원소 분석 가능

결정 구조 및 미세 구조 정보 제공

단점

구조 분석 불가능

비정질 물질 분석 제한

X선 분석 장비의 부속 장치

시료 준비 장비: 샘플 분쇄기, 프레스 장치(분말 샘플 제작), 슬러리 준비 키트.

기체 공급 장치: 헬륨 또는 아르곤 기체 공급(경량 원소 분석 시 사용).

온도 제어 장치: 고온 또는 저온 조건에서 분석 가능.

자동 샘플러: 다수의 샘플을 연속적으로 분석.

소프트웨어: 데이터 분석 및 라이브러리 비교(특히 XRD는 ICDD 데이터베이스 활용).

구조 분석 불가능

X선 튜브 교체: 사용 시간에 따라 교체 필요(수명: 1,000~5,000시간).

검출기 점검: 정기적으로 검출기 민감도 확인.

시료 홀더 관리: 오염 방지를 위해 청결 유지.

환경 관리: 온도 및 습도를 적절히 유지(전자 부품 보호).

적외선 분광기(IR Spectrophotometer)를 생산 및 판매하는 주요 업체.

리가쿠(Rigaku)

제품명

XRF: Supermini200

XRD: SmartLab Spectrometer

전력 요구 사항

Supermini200: 최대 200 W의 X선 튜브를 사용하며, 전체 시스템 소비전력은 약 1 kW.

SmartLab: 최대 9 kW의 X선 튜브를 지원하며, 전체 시스템은 약 10 kW.

특징

Supermini200: 탁상형 WDXRF로, 소형이면서도 고성능을 제공.

SmartLab: 고급 자동화 기능과 다양한 측정 모드를 지원하는 고성능 XRD 시스템.

Bruker

제품명

XRF: S8 LION

XRD: D8 ADVANCE

전력 요구 사항

S8 LION: 최대 60 kV/170 mA의 여기 조건을 지원하며, 정확한 소비전력은 모델과 구성에 따라 다름.

D8 ADVANCE: 소비전력은 구성에 따라 다르며, 일반적으로 2~5 kW 범위.

특징

S8 LION: 동시 파장 분산 XRF로 최대 26개 원소를 빠르게 분석하며, 산업용 맞춤형 제작이 가능.

D8 ADVANCE: 모듈형 설계로 다양한 응용 분야에 적용 가능하며, 고해상도와 빠른 데이터 수집이 특징.

말번 파날리티칼(Malvern Panalytical)

제품명

XRF: Zetium

XRD: Empyrean

전력 요구 사항

Zetium: 최대 4 kW의 X선 튜브를 사용하며, 전체 시스템 소비전력은 약 5 kW.

Empyrean: X선 튜브에 따라 1~3 kW의 소비전력을 가지며, 전체 시스템은 약 4 kW.

특징

Zetium: 고분해능과 빠른 분석 속도를 제공하며, 다양한 산업 분야에 적용 가능. Empyrean: 다목적 XRD 시스템으로, 다양한 샘플 형태와 분석 요구에 대응.

히타치 하이테크(Hitachi High-Tech)

제품명

XRF: EA1000AIII

전력 요구 사항

소비전력 180 VA

특징

EA1000AIII: 검사 시간을 기존 대비 1/3로 단축하여 처리 능력을 향상시킨 저가격의 표준 모델.

써모 피셔 사이언티픽(Thermo Fisher Scientific)

제품명

XRF: ARL QUANT'X EDXRF

XRD: ARL EQUINOX 1000

전력 요구 사항

ARL QUANT'X EDXRF: 소비전력은 약 1.5 kW.

ARL EQUINOX 1000: 소비전력은 약 2 kW.

특징

ARL QUANT'X EDXRF: 에너지 분산형 XRF로, 다양한 원소의 정성 및 정량 분석이 가능합.

ARL EQUINOX 1000: 탁상형 XRD로, 빠른 데이터 수집과 다양한 샘플 분석이 특징.

올림푸스(Olympus)

제품명

XRF: Vanta 시리즈

XRD: TERRA

전력 요구 사항

Vanta 시리즈: 휴대용 XRF로, 배터리로 작동하며, 소비전력은 약 10 W.

TERRA: 휴대용 XRD로, 배터리로 작동하며, 소비전력은 약 30 W.

특징

Vanta 시리즈: 견고하고 빠른 분석이 가능한 휴대용 XRF로, 현장 분석에 최적화.

TERRA: 현장 분석에 적합한 휴대용 XRD로, 간편한 사용과 빠른 결과 제공이 특징.

시마즈(Shimadzu)

제품명

XRF: EDX-7000/8000

XRD: XRD-6100/7000

전력 요구 사항

EDX-7000/8000: 전원: AC 100-240 V, 50/60 Hz 소비전력: 약 150 W

XRD-6100/7000: 전원: AC 200-240 V, 50/60 Hz 소비전력: 약 3 kW

특징

EDX-7000/8000

고감도의 에너지 분산형 XRF 장비.

넓은 범위의 원소 분석(Al에서 U까지 가능).

소형 디자인으로 실험실 공간을 효율적으로 사용.

XRD-6100/7000

고해상도 분석과 신뢰성 있는 데이터 제공.

다목적 회절 분석기로 다양한 시료 상태(분말, 고체 등)에서 사용 가능.

친환경 설계와 사용자 친화적 인터페이스 제공.
