⤷ Laminar Flow Hood (라미나 플로우 후드)
Laminar Flow Hood란?
Laminar Flow Hood는 HEPA 필터를 통해 정화된 공기를 일정한 방향(일반적으로 수평 또는 수직)으로 균일하게 흐르게 하여 작업 공간을 무균 상태로 유지하는 장비
Laminar: 층류 (공기 흐름이 일정하고 균일한 흐름)
Flow: 공기의 흐름
Hood: 덮개 형태의 작업 공간
기능과 역할
입자 제거 공기 중 0.3μm 이상의 미립자 99.99% 이상 제거 (HEPA 기준)
청정 공기 흐름 유지 난류 없이 일정한 방향으로 깨끗한 공기를 공급 (Cross contamination 방지)
무균 작업 환경 제공 세균, 곰팡이 포자, 먼지 등 유기·무기 오염원 차단
정전기 방지 일부 모델은 정전기 방지 기능 내장
작업자 보호 (BSC와 구별) 일부 수직형 모델은 샘플 보호만 (사용자 보호는 불가)
작동 원리
외부 공기 유입 → 프리 필터로 큰 입자 제거 → HEPA 필터로 미세입자 제거 → 청정 공기가 일정한 속도로 층류 형성하며 작업대로 흐름 → 오염 가능성 최소화 (교차오염 방지)
HEPA (High Efficiency Particulate Air) Filter: ≥ 99.97% efficiency for 0.3 μm particles (EN 1822 / IEST 기준)
구조 (기본 구성 요소)
Blower / Fan 공기 순환을 위한 팬
Pre-filter 큰 먼지 및 입자 제거용 필터
HEPA Filter (또는 ULPA) 고성능 미립자 제거 필터
Work Area 작업 표면 (스테인리스, 내오염 재질)
UV Lamp / Fluorescent Lamp 멸균용 또는 작업용 조명
Control Panel 팬 속도, 조명, UV 제어 기능
Sash (투명 덮개) 작업 공간과 외부 공간 분리
종류 (공기 흐름 방식에 따라)
Horizontal Laminar Flow Hood
뒤쪽 → 앞쪽 방향으로 공기 흐름
민감 샘플 작업, 전자 소자
Vertical Laminar Flow Hood
위쪽 → 아래 방향으로 공기 흐름
생물학적 샘플, 세포 배양, PCR

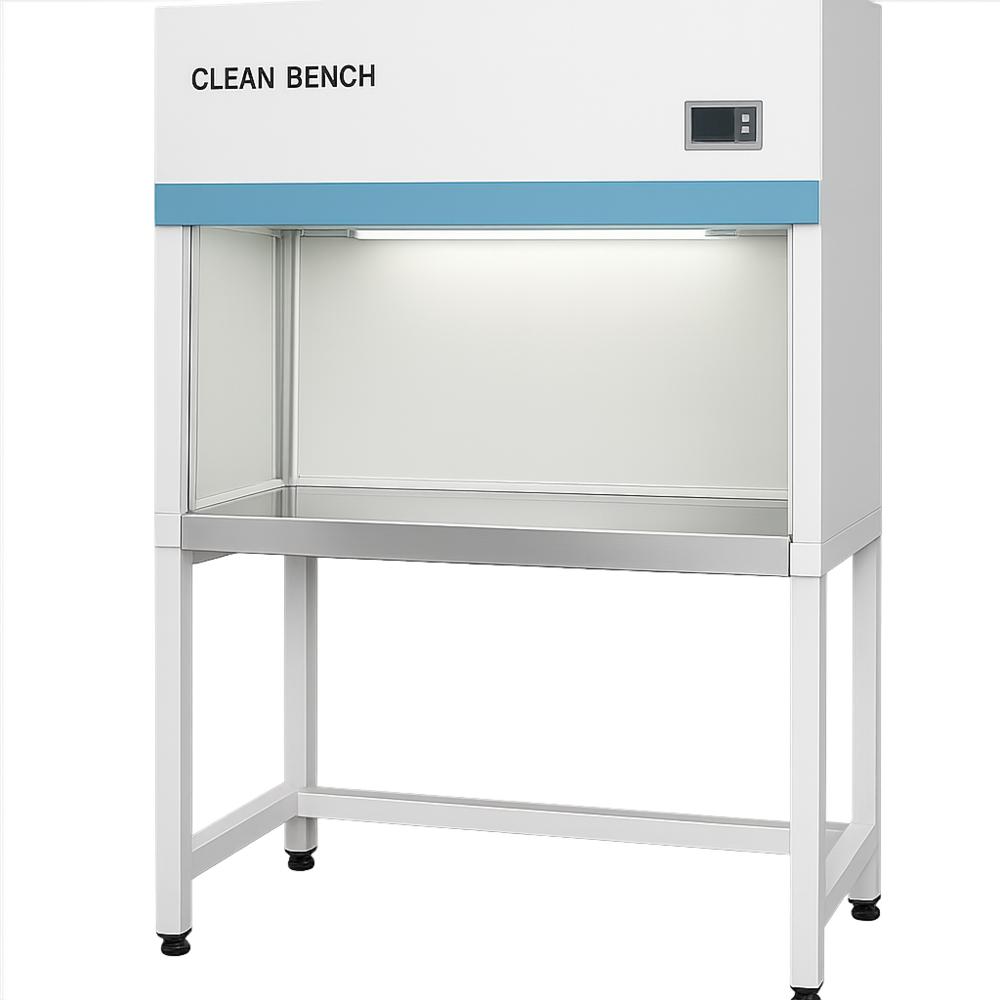

Clean Bench
오염 방지를 위한 양압 장비
세균 없는 샘플 작업
BioSafety Cabinet (Class I, II, III)
사용자/환경/시료 동시 보호 (음압)
병원체 다룰 때 필수 (PCR과 구별됨)
⚠️ Laminar Flow Hood는 일반적으로 "샘플 보호" 목적이며, 사용자 보호는 하지 않습니다. (세균성 시료 작업 시 BSC 필요)
주요 용도 및 실험 예시
세포배양 (Cell Culture)
오염에 매우 민감한 세포를 다루므로 반드시 무균 환경 필요
수직형 Laminar Flow Hood에서 배양 flask, plate, pipette 등 작업
일반적으로 CO₂ 인큐베이터와 함께 사용됨
PCR (Polymerase Chain Reaction)
DNA 증폭 과정에서 오염된 DNA 조각이 증폭되면 false positive 위험
PCR Preparation Hood는 Laminar Flow Hood의 특수형으로, UV 살균과 필터링이 탁월해야 함
PCR mix 준비, Template 분리 전 단계에서 사용
무균 작업 (Aseptic Technique)
항생제 처리, 멸균 필터 사용, 시약 주입 등에서 무균 기술 수행
미생물 배양, 제약제조, 생물학적 시료 조작
성능 지표 및 국제 규격
청정 등급 ISO Class 5 (클린룸 기준: 3,520 입자/㎥ 이하 @ 0.5μm)
필터 성능 HEPA (99.97%) or ULPA (99.9995% @ 0.12μm)
공기 속도 약 0.3~0.5 m/s
표준 인증 ISO 14644, NSF 49 (BSC 기준), EN 12469, KS B 6141 등
유지관리 및 주의 사항
HEPA 필터 교체
1~3년
차압 측정 후 성능 저하 시 교체
UV 램프 점검
6개월~1년
자외선 세기 측정, 교체
청소
매일
에탄올(70%)로 내부 표면 닦기
팬 속도 및 층류 확인
정기 점검
풍속계, 연기 테스트 사용
주의사항
UV 램프 켤 때 인체 노출 금지
작업 시 손의 위치가 공기 흐름을 막지 않도록 주의
재료/기구는 최소한만 넣어 난류 방지
Laminar Flow Hood vs Biosafety Cabinet
항목
Laminar Flow Hood
BioSafety Cabinet
목적
시료 보호
시료 + 사용자 + 환경 보호
공기 흐름
단방향 층류 (양압)
Recirculation or Exhaust (음압)
HEPA 필터
1개 (공급 전용)
2개 이상 (공급+배기)
세균/병원체
불가
가능 (Class II 이상)
PCR, 세포배양
가능
가능
병원성 미생물 작업
불가
필수 (Class II, III)
