⚝ 실험실 초음파기기 (Ultrasonic device)
초음파 기기의 원리
초음파 기기의 기본 원리는 고주파 음파를 액체 매질에 전달하면, 압축과 팽창이 반복되어 액체 내에 기포(Cavitation)가 생성되고, 이 기포가 폭발하면서 강력한 에너지가 방출된다는 것.
이 에너지가 시료에 전달되어 다양한 물리적, 화학적 변화를 일으 킴.
예를 들어, 초음파는 세포의 파괴, 물질의 분산, 또는 혼합을 촉진하는 데 유용 함.
실험실에서 사용되는 주요 초음파 기기 종류
초음파 세척기(Ultrasonic Cleaner)
용도: 실험 장비, 유리 기구, 금속 부품 등 미세한 오염을 제거하는 데 사용.
작동 원리: 세척액에 초음파를 전달하여 작은 기포를 발생시키고, 이 기포가 폭발하면서 물리적으로 오염물을 제거 함.
응용: 실험실 기기, 의료 기구, 정밀 기계의 세척.
초음파 세포 파쇄기(Sonicator or Ultrasonic Homogenizer)
용도: 세포를 파괴하여 세포 내 물질(DNA, 단백질 등)을 추출하거나, 시료를 균질화하는 데 사용 됨.
작동 원리: 초음파를 시료에 전달하여 세포막을 파괴하고 내부 성분을 방출시킵니다.
고주파 충격이 세포를 파쇄하고, 물질을 균질하게 혼합할 수 있음.
응용: 유전자 분석, 단백질 분석, 세포 용해, 균질화 등.
초음파 추출기(Ultrasonic Extractor)
용도: 식물, 조직 등의 샘플에서 천연 화합물을 빠르게 추출하는 데 사용.
초음파는 세포벽을 파괴하여 추출 효율을 높임.
작동 원리: 초음파에 의해 생성된 기포가 조직을 파괴하여 세포 내 물질이 용매로 용출되도록 함. 응용: 의약품, 화장품, 식품 분야에서 활성 성분 추출에 활용 됨.
초음파 반응기(Ultrasonic Reactor)
용도: 초음파를 이용해 화학 반응을 촉진하거나, 반응 속도를 높이는 데 사용 됨.
주로 고체-액체 반응이나 나노물질 합성에 사용 됨.
작동 원리: 초음파가 반응 용액에 충격파를 가해 반응을 촉진하고, 반응 물질의 충돌 빈도를 높여 화학 반응 속도를 가속화 함.
응용: 나노입자 합성, 고분자 분해, 화학 반응 촉진.
초음파 분산기(Ultrasonic Disperser)
용도: 고체 입자를 액체 매질에 균일하게 분산시키는 데 사용 됨.
특히 나노입자나 고체 입자의 균일한 분산에 유리 함.
작동 원리: 초음파에 의해 고체 입자가 작은 입자 크기로 분산되고, 용액 내에서 균일하게 혼합됩 됨.
응용: 나노물질 분산, 고체-액체 혼합, 페인트나 잉크 제조.
초음파 용해기(Ultrasonic Dissolver)
용도: 고체 물질을 신속하게 용해시키는 데 사용 됨.
고체-액체 반응을 촉진하거나 용해도를 높일 때 사용 됨.
작동 원리: 초음파가 고체를 미세하게 분쇄하여 용액에서 빠르게 용해되도록 함.
응용: 화학 분석, 제약 연구, 고체 화합물의 용해.

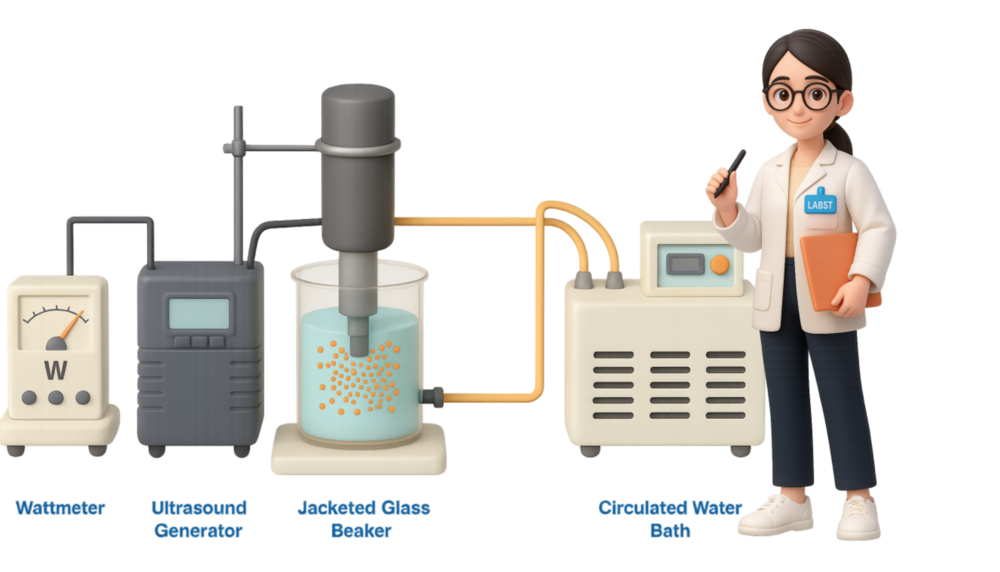

초음파 기기의 주요 구성 요소
트랜스듀서(Transducer)
역할: 전기 에너지를 기계적 진동으로 변환하여 초음파를 발생시키는 장치.
트랜스듀서는 초음파 기기의 핵심 부품으로, 초음파 에너지를 발생시켜 시료에 전달 함.
소나트로드(Sonotrode 또는 Probe)
역할: 트랜스듀서에서 발생한 초음파를 시료에 전달하는 탐침.
일반적으로 티타늄이나 스테인리스 스틸로 만들어져 있으며, 다양한 형태와 크기로 제공 됨.
제어 장치(Control Unit)
역할: 초음파 기기의 진폭, 주파수, 작동 시간 등을 조절하는 장치.
실험 조건에 맞춰 초음파 출력을 설정하여 최적의 결과를 얻도록 함.
냉각 시스템(Cooling System)
역할: 초음파 기기 작동 시 발생하는 열을 제어하는 장치.
특히 세포 파쇄와 같은 고강도 초음파 작업 시 시료가 과열되지 않도록 방지하는 역할을 함.
초음파 기기의 응용 분야
생명과학
세포 파쇄 및 추출: 초음파를 이용해 세포를 파괴하고 세포 내 성분(DNA, RNA, 단백질)을 추출하는 데 사용.
균질화: 세포 및 조직의 균질화를 통해 샘플을 분석하거나 특정 물질을 분리하는 데 유용 함.
나노 기술
나노입자 분산 및 합성: 초음파는 고체 물질을 나노 크기로 분쇄하거나 균일하게 분산시키는 데 유용 함.
나노입자 연구나 나노물질 제조에 자주 사용.
나노입자 합성: 초음파 반응기를 이용해 나노물질을 합성하거나 분해할 수 있음.
환경 분석
환경 시료 처리: 물, 토양, 공기 중 오염물질을 분석하기 위해 초음파를 이용해 시료를 전처리하거나 추출할 수 있음.
효율적인 추출이 가능하여 미세한 오염 물질도 분석할 수 있음.
의약품 및 화장품
활성 성분 추출: 식물에서 약물이나 화장품에 필요한 활성 성분을 추출하는 데 사용.
초음파는 고효율로 천연물 추출을 도움.
의약품 제조: 초음파는 약물의 용해 촉진, 입자 크기 감소, 혼합 촉진에 사용 됨.
화학 반응 촉진
초음파 화학(Sonochemistry): 초음파는 화학 반응을 가속화하고 반응 효율을 증가시키는 데 사용 됨.
이를 통해 고체-액체 반응이나 고분자 반응을 더 빠르고 효율적으로 진행할 수 있음.
초음파 기기의 장점
고속 처리: 초음파는 물질의 분쇄, 추출, 혼합, 용해 과정을 빠르게 진행할 수 있음.
비접촉 방식: 초음파는 시료와 직접적인 물리적 접촉 없이 에너지를 전달할 수 있어 오염 위험이 낮음.
다양한 응용: 초음파는 생명과학, 재료과학, 화학, 환경 분석 등 다양한 분야에서 널리 활용 됨.
효율성: 기포 폭발을 통해 높은 에너지를 시료에 전달하여 매우 높은 효율을 자랑 함.
실험실 초음파 기기는 초음파 에너지를 사용하여 시료를 처리하는 다양한 장비를 말함.
세포 파쇄, 추출, 나노입자 분산, 화학 반응 촉진, 세척 등의 실험적 목적에 따라 다양한 형태의 초음파 기기가 사용 됨.
초음파 기기의 작동 원리는 기포 현상을 통해 에너지를 전달하는 것으로, 이 기기를 통해 실험의 속도와 효율을 높일 수 있음.
초음파 세척기, 초음파 세포 파쇄기, 초음파 추출기, 초음파 반응기 등 여러 기기가 실험실에서 필수적으로 사용 됨.
실험실 초음파기기 (Ultrasonic device) 생산 판매하는 주요 업체.
Hielscher Ultrasonics
제품명: UP200St
시료의 균질화·분산·유화와 세포 파쇄에 사용하는 프로브형 초음파 장비입니다. 제조사 표기 초음파 정격 출력은 200 W, 주파수는 26 kHz입니다. 초음파 출력과 전원 소비전력은 구분하여 확인해야 합니다.
Branson (Emerson)
제품명: SFX250
초음파 출력 250 W의 세포 파쇄·균질화 장비입니다. 처리량과 프로브는 시료에 맞춰 선택합니다.
250 W는 출력 사양이며 전원 소비전력과 구분합니다.
Fisherbrand
제품명: Model 120 Sonic Dismembrator
세포 파쇄, 단백질 추출, DNA 전단 등 시료 전처리에 사용하는 초음파 장비입니다. 최대 전달 출력은 120 W이며, 실제 출력과 처리 용량은 프로브 및 시료 조건에 따라 달라집니다. 전원 용량은 주문 모델의 설치 사양을 확인합니다.
Qsonica
제품명: Q700 Sonicator
나노입자 분산·유화·세포 파쇄 등의 시료 처리에 사용하는 초음파 장비입니다. 최대 초음파 출력은 700 W이며, 이는 설비 선정용 전기 소비전력과 같은 의미가 아닙니다. 처리 조건에 맞는 프로브와 전원 구성을 확인합니다.
Sonics & Materials
제품명: Vibra-Cell VCX 500
균질화·분산·세포 파쇄 등 액상 시료 처리용 초음파 장비입니다. 최대 초음파 출력은 500 W, 주파수는 20 kHz이며 처리 용량은 프로브와 응용 조건에 따라 달라집니다. 전기 소비전력과 초음파 출력은 구분해 확인합니다.
BioLogics
제품명: Model 3000
최대 초음파 출력 300 W, 주파수 20 kHz의 균질기입니다. 아날로그 제어와 일체형 방음 챔버를 제공합니다.
초음파 출력과 전원 소비전력은 서로 다른 사양입니다.
Branson · Emerson
제품명: Bransonic CPXH 시리즈
가열 기능을 갖춘 디지털 초음파 세척조입니다. 세척조 용량과 히터·초음파 사양은 모델별로 선택합니다.
BANDELIN
제품명: SONOPULS HD 3200
20 kHz 초음파 균질기로 GM 3200 발생기의 최대 고주파 출력은 200 W입니다. 프로브와 시료에 맞춰 진폭·출력을 설정합니다.
200 W는 최대 고주파 출력이며 전원 소비전력과 구분합니다.
