A.V.R (Autometic Volteage Regulator 자동 전압 조정기)는 입력전압이 변동되거나 부하기기로 인해 전압 변동분을 검출하여 Trans tap 을 전자 switch로 전환시켜 가장 빠른 반응속도와 부작용이 없는 균등한 양질의 출력전압을 공급해주는 가장 이상적인 electronic tap changing regulator 방식.

COMPUTER, 분석기, 컴퓨터 단층 촬영장치 (C/T), 의료기기 FA기기, 연구실, 개발실 전원, 계측기, 방송기기, 인쇄기기, 전압변동이 심한 곳.

출력전압검출회로에 RMS CONVERTER I.C를 채택하여 전압안정도가 우수.

작동시 무소음으로 전산실 및 사무실 설치가 가능.

기기의 발열량이 없으므로 발열로 인한 전력손실이 없음.

기계적 마모부분이 없어 수명이 반영구적.

SURGE 및 과전압, 저 전압에 대한 완벽한 PROTECTION이 가능.

기기의 낮은 전압은 능률을 저하시키며 기계의 수명을 단축하고 높은 전압은 기기를 손상.

자동전압조정기는 순간적으로 발생하는 높은 전압이나 낮은 전압으로부터 기기의 오작동을 방지하기 위해 AVR을 사용하는 목적.

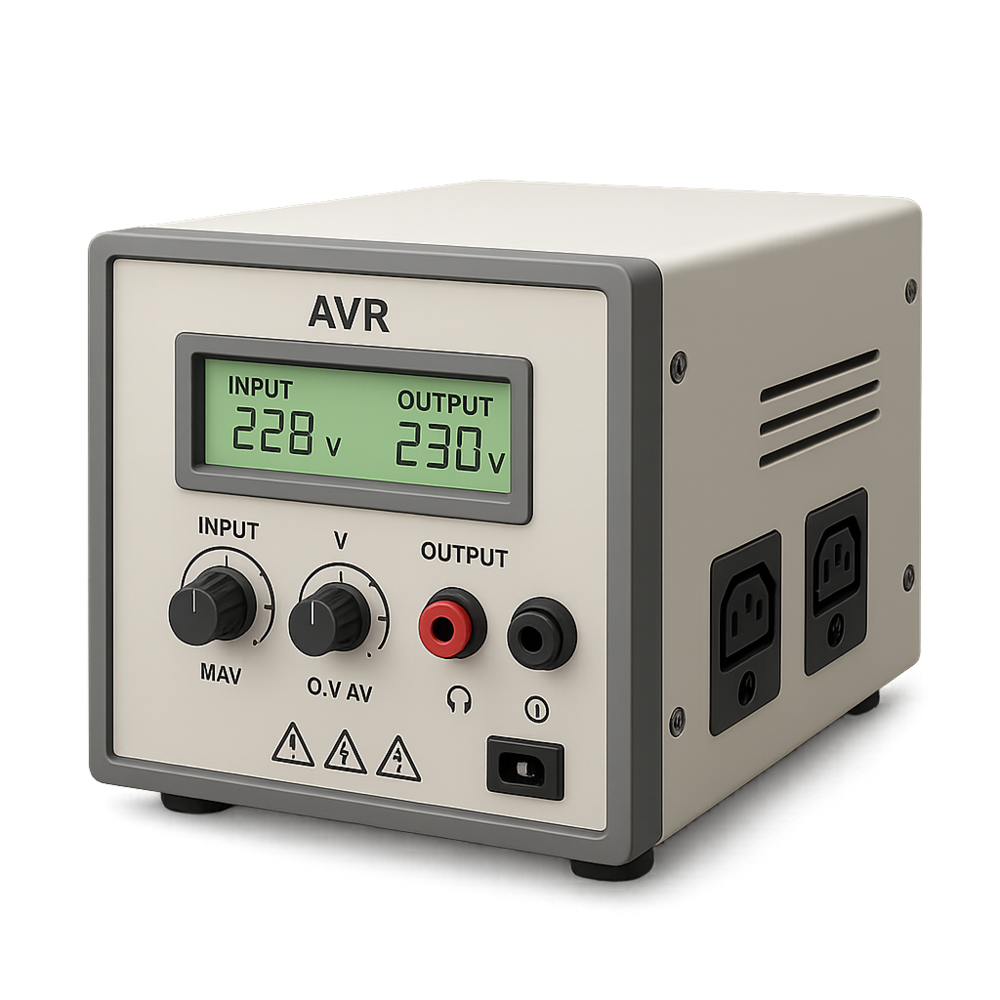

AVR(Automatic Voltage Regulator)

는 “들쑥날쑥한 전압을 자동으로 일정하게 맞춰 주는 전기 안정기”예요.

왜 필요해?

전압이 낮아지면 장비가 꺼지거나 오작동하고, 높아지면 고장이 나요.

AVR은 이런 전압 출렁임을 바로잡아 항상 비슷한 전압을 장비에 공급해 줍니다.

어디에 쓰나?

발전기: 회전수가 흔들려도 220V/380V를 일정하게 유지

UPS(라인-인터랙티브): 상용전원 품질이 나쁠 때 전압만 보정

민감 장비 앞단: 분석장비, 의료기기, 서버 등

어떻게 맞추나?

탭 전환형(릴레이식): 코일의 단자를 “딱딱” 바꿔 전압을 단계적으로 보정(빠르고 가성비, 계단식 보정)

서보/가변 트랜스형: 모터가 슬라이더를 움직여 연속적으로 보정(정밀, 기계부품 있음)

전자식(SSR/IGBT): 반도체로 빠르게 보정(정밀·응답 빠름, 고가)

AVR vs UPS 한 줄 비교

AVR: 전압만 고르게 만드는 보정기 → 정전 시 전원은 못 공급

UPS: 배터리가 있어 정전 때도 공급 + (종류에 따라) 전압 보정

언제 쓰면 좋나?

전등이 자주 깜빡이고, 장비가 가끔 꺼졌다 켜진다면 → AVR 또는 UPS

정전까지 대비해야 한다면 → UPS(온라인 권장)

어디에 쓰나?

발전기: 회전수가 흔들려도 220V/380V를 일정하게 유지

UPS(라인-인터랙티브): 상용전원 품질이 나쁠 때 전압만 보정

민감 장비 앞단: 분석장비, 의료기기, 서버 등

AVR은 전압을 평평하게 만들어 장비를 보호하는 자동 조절기이고, 정전 대응은 UPS의 역할입니다.

AVR의 주요 구성 요소

변압기(Transformer)

입력 전압을 변환하여 출력 전압을 조정하는 데 사용.

탭 변경(transformer tap changer)을 통해 다양한 전압 수준을 선택할 수 있음.

탭 변경기(Tap Changer)

변압기의 탭을 전자적으로 변경하여 입력 전압의 변화에 따라 출력 전압을 조정 함.

자동으로 작동하며, 전압 변화에 즉각적으로 반응 함.

전압 감지 회로(Voltage Sensing Circuit)

입력 전압을 실시간으로 감지하고, 변동이 발생하면 이를 탐지함.

설정된 전압 범위를 벗어나면 즉시 전압 보정을 수행 함.

제어 회로(Control Circuit)

전압 감지 회로로부터 신호를 받아 탭 변경기를 제어하여 출력 전압을 조정. 정확하고 빠른 응답을 통해 출력 전압의 안정성을 유지 함.

전자기 릴레이 또는 솔리드 스테이트 스위치(Electromagnetic Relay or Solid-State Switch)

전압 조정 시 필요한 스위칭 동작을 수행하는 장치.

릴레이 방식은 기계적 동작이 있는 반면, 솔리드 스테이트 스위치는 빠르고 내구성이 높음.

보호 장치(Protection Devices)

과전압, 저전압, 서지 및 단락으로부터 장비를 보호하기 위한 다양한 안전 장치가 포함 됨.

실험 장비의 손상을 방지하고 안정적인 전력 공급을 유지 함.

AVR의 작동 원리

전압 감지(Voltage Sensing)

AVR은 입력 전압을 지속적으로 모니터링하며, 설정된 범위에서 벗어나는지를 확인 함.

예를 들어, 220V 시스템에서 전압이 200V 이하로 떨어지거나 240V 이상으로 상승할 경우 이를 감지 함.

탭 변경(Tap Changing)

감지된 전압 변동이 발생하면 제어 회로가 즉시 변압기의 탭을 변경하여 전압을 조정.

이 과정은 매우 빠르게 이루어져 출력 전압이 안정적으로 유지됨.

출력 전압 보정(Output Voltage Regulation)

조정된 탭 설정을 통해 변압기가 전압을 보정하고, 최적의 출력 전압을 장비에 공급 함.

이러한 보정은 수초 내에 이루어져 장비가 전압 변동의 영향을 받지 않도록 함.

안전 보호 작동(Protection Mechanism Activation)

전압이 위험한 수준으로 상승하거나 감소할 경우 AVR은 전압 스파이크 및 서지를 억제하고, 장비를 보호 함.

설정된 안전 한계를 초과하면 장비를 자동으로 차단하여 보호 함.

실험실에서 AVR의 역할 (실험실에서 AVR은 다양한 전기적 위험으로부터 장비를 보호하고, 실험 환경을 안정적으로 유지하는 데 중요한 역할을 함.)

정밀 실험 장비 보호

민감한 장비나 정밀한 측정 장비의 전압 변동에 따른 오작동을 방지 함.

실험 중 중요한 데이터 손실이나 장비 손상을 예방 함.

안정적인 전력 공급 유지

실험 중 전력 공급의 불안정성으로 인한 오차를 최소화하여 실험 결과의 정확성을 보장 함.

장비의 안정적인 동작을 보장하여 실험 환경의 신뢰성을 유지 함.

장비 수명 연장

전압 변동으로 인한 장비의 마모와 열화 현상을 줄여 장비 수명을 연장 함.

장비 유지보수 비용을 절감하고 운영 효율성을 향상시킴.

AVR의 유형

서보 전압 조정기(Servo Voltage Regulator)

전자 서보 모터를 사용하여 변압기의 탭을 조정 함.

매우 정밀한 전압 조정이 가능하지만, 기계적 부품이 있어 유지보수가 필요할 수 있음.

솔리드 스테이트 AVR(Solid-State AVR)

반도체 장치를 사용하여 전압 조정을 수행하며, 빠른 응답 속도를 자랑함.

기계적 움직임이 없어서 내구성이 높고, 안정적 임.

정적 전압 조정기(Static Voltage Regulator)

전압 조정을 위해 전력용 전자 부품을 사용하여 매우 빠르고 정확한 전압 조정이 가능 함.

데이터 센터 및 정밀 산업에 많이 사용 됨.

AVR 선택 시 고려 사항

AVR을 선택할 때는 실험실의 요구에 따라 다음 사항을 고려해야 함.

출력 전력 용량: 연결된 장비의 전력 요구량을 충족할 수 있는 AVR을 선택해야 함.

응답 시간: 전압 변동에 얼마나 빠르게 반응하여 보정하는지 확인 함.

정밀도: 출력 전압의 안정성 및 정밀도가 높은 AVR이 필요 함.

신뢰성과 내구성: 장기간 사용 시에도 안정적으로 작동하고, 유지보수가 쉬운 제품을 선택해야 함. 보호 기능: 서지 보호, 과전압, 과전류 보호 기능이 포함된 제품이 장비의 안전성을 더욱 높힘.

유지보수 및 관리

정기적인 점검: AVR의 작동 상태를 정기적으로 점검하고, 필요시 부품을 교체하여 성능을 유지 함.

청소 및 유지 관리: AVR의 환기구와 내부를 청소하여 과열을 방지하고, 시스템의 효율성을 유지 함.

테스트: 주기적으로 AVR이 정확하게 전압을 조정하고 있는지 테스트하여 문제를 조기에 발견하고 조치 함.

요약

AVR(자동 전압 조정기)은 실험실 환경에서 전력 공급의 불안정성을 해결하고 장비의 안전성을 보장하는 중요한 장치.

정밀한 전압 조정을 통해 실험 장비를 보호하고, 안정적인 전력을 공급하여 실험의 신뢰성과 장비의 수명을 향상시키는 역할을 함.

실험실에서 AVR을 사용하는 것은 전력 관련 문제로 인한 실험 오차를 최소화하고, 데이터 및 장비를 보호하는 데 필수.

AVR(Auto Voltage Regulator) 추가설명

AVR(Auto Voltage Regulator)

전력 시스템의 다양한 수준에서 전압을 일정하게(한계 내에서) 유지하는 것이 중요.

다양한 레벨에서 다양한 전압 제어 방법이 있음.

자동 전압 조정기(AVR)는 발전소에서 발전기(교류 발전기)의 출력 전압을 제어하는 데 사용.

발전기의 단자 전압은 공급 부하의 변화 또는 기타 여러 가지 이유로 인해 변동.

따라서 자동 전압 조정기(AVR)는 발전소의 모든 발전기에 제공.

자동 전압 조정기에는 여러 유형이 있음.

발전기용 초기 AVR은 전기 기계 시스템이었지만 최신 AVR은 사이리스터와 같은 솔리드 스테이트 장치를 사용.

작동 원리

기본적으로 자동 전압 조정기는 피드백 제어 시스템.

발전기의 출력 전압은 전위 변압기를 사용하여 측정 된 다음 정류, 필터링 및 비교기에 공급.

이 비교기는 얻어진 출력 전압을 설정된 기준 전압으로 복사.

발전기 출력 전압과 기준 전압의 차이를 오류 전압이라고 함.

이 오류 전압은 증폭된 다음 발전기의 여자를 제어하는 데 사용됨.

AVR은 여자 제어 방법을 사용하여 단자 전압을 제어하며, 즉, 단자의 출력 전압은 교류 발전기의 계계 전류를 변화시켜 유지할 수 있음.

교류 발전기의 여자 전류가 증가하면 교류 발전기의 출력 전압도 증가.

여자 전류(계자 전류)와 교류 발전기의 출력 전압 사이의 관계는 다음 방정식으로 설명.

V=K⋅Φ⋅N⋅f

V는 교류 발전기의 출력 전압.

K는 교류 발전기의 특성에 따라 달라지는 상수.

Φ는 회전자에 의해 생성된 자속(계자 전류).

N은 고정자 권선의 권선 수입니다.

f는 출력 전압의 주파수.

이 방정식에서 출력 전압(V)이 여기 전류(Φ)에 정비례한다는 것을 알 수 있음.

따라서 구동 시스템(일반적으로 자동 전압 조정기 또는 AVR에 의해 제어됨)을 조정하여 구동 전류를 증가시키면 자속(Φ)이 증가하여 더 높은 출력 전압(V)이 생성됨.

반대로, 여기 전류를 줄이면 자속이 감소하여 출력 전압이 낮아짐.

이러한 관계를 통해 교류 발전기의 출력 전압을 정밀하게 제어할 수 있으며,

이는 발전 및 배전 시스템에서 안정적이고 조절된 전압 공급을 유지하는 데 필수적.

작동 원리

AVR은 발전기의 단자 전압을 지속적으로 모니터링.

이 전압 감지는 일반적으로 전위 변압기(PT) 또는 전압 변압기(VT)를 통해 수행되며,

이는 AVR이 처리할 수 있는 관리 가능한 수준으로 발전기의 전압을 낮춤.

비교 및 오류 감지

AVR은 감지된 전압을 기준 전압 또는 설정값과 비교함.

이 기준 전압은 발전기가 유지해야 하는 원하는 출력 전압.

이 설정값 전압에서 벗어나면 오류로 간주.

오류 증폭

오류를 수정하기 위해 AVR은 오류 증폭기를 사용. 이 증폭기는 오류 신호를 발전기의 여자 시스템을 제어하기에 적합한 수준으로 확대.

여자 시스템 제어
여자 시스템은 발전기의 로터 권선에 필요한 계자 전류를 제공하는 역할. 이 자기장 전류는 자기장의 강도를 결정하고 결과적으로 발전기의 출력 전압을 결정. AVR은 여기 시스템을 조정하여 오류 신호에 따라 필드 전류를 높이거나 낮춤.

필드 전류 조정

감지된 전압이 설정값 전압보다 낮으면 AVR은 자기장 전류를 증가시켜 자기장을 강화.

이것은 차례로 발전기의 단자 전압을 높힘.

반대로, 감지된 전압이 설정값보다 높으면 AVR은 자기장 전류를 줄여 자기장을 약화시키고 발전기의 전압을 낮춤.

피드백 루프

오류를 수정하기 위해 AVR은 오류 증폭기를 사용. 이 증폭기는 오류 신호를 발전기의 여자 시스템을 제어하기에 적합한 수준으로 확대.

사이리스터 제어(최신 AVR)
여자 시스템은 발전기의 로터 권선에 필요한 계자 전류를 제공하는 역할. 이 자기장 전류는 자기장의 강도를 결정하고 결과적으로 발전기의 출력 전압을 결정. AVR은 여기 시스템을 조정하여 오류 신호에 따라 필드 전류를 높이거나 낮춤.

보호 기능

AVR에는 보호 기능이 내장되어 있는 경우가 많음.

이러한 기능에는 과전압 보호, 저전압 보호, 과여자 보호 등이 포함될 수 있음.

손상을 일으킬 수 있는 전압 관련 문제로부터 발전기 및 연결된 장비를 보호.

통신 및 모니터링

많은 설정에서 AVR은 더 큰 제어 및 모니터링 시스템에 통합.

이를 통해 작업자는 발전기의 전압을 원격으로 모니터링하고 전압 관련 문제가 발생할 경우 경고 또는 경보를 받을 수 있음.

AVR (Automatic Voltage Regulator, 전압안정기/전압조정기) 를 생산 판매하는 주요 업체.

SolaHD (Emerson / ABB)

방식: Ferroresonant(CVT)·솔리드스테이트 라인컨디셔너/AVR

강점

순간정전·노이즈·서지까지 동시 억제(절연+정전압)

부하 변동과 입력 변동에 응답 빠르고 견고

산업/제조 라인 레퍼런스 다수, 24/7 운전 신뢰성

ORTEA (이탈리아)

방식: 서보모터식 탭체인저(자동권선가변) 대용량 안정기

강점

넓은 입력 범위(±15~40%) 대응, 대용량(수백 kVA~MVA) 커버

고효율·낮은 왜율, 우수한 과도응답(공장·빌딩 주전원 안정화)

옵션: 바이패스·원격 모니터링·고조파 필터 연계

TSi Power (미국)

방식: 전자식 탭스위칭(SCR/릴레이), 신속 보정 AVR

강점

ms 단위 응답, 빈번한 전압변동·드롭에 강함

경량·컴팩트, 랩 장비/IT·의료·계측기에 적합

과·저전압 차단, 서지/노이즈 필터 통합 모델 다수

Eaton / Tripp Lite

방식: 라인인터랙티브(부스트/트림)·라인컨디셔너형 AVR

강점

랙/타워 폼팩터, SNMP/원격관리(모델별) 연동 쉬움

가성비 우수, 소형~중형 구간 선택 폭 넓음

네트워크·랩 장비, 소형 서버·스토리지 보호에 적합

국내 AVR(전압안정기) 시장 현황

수요 구분: 실험실·IT·의료·사무용(소형~중형, 단상/소형 3상) 산업·빌딩 주전원용(중·대용량 3상, 서보식/전자식) 발전기용 AVR(발전기 여자제어 전용, 성격이 다름)

기술/방식: 서보모터식(가변탭), 전자식(SCR/릴레이 탭스위칭), CVT/라인컨디셔너(노이즈 억제형).

트렌드: 광범위 입력(±15~40%) 대응, 원격 모니터링(접점·Modbus), 고효율·저THD, 프로젝트별 커스텀 제작 증가.
