실험실 가스공사는 실험실 내에서 다양한 가스를 안전하게 공급하고, 가스 사용 시 발생할 수 있는 위험 요소를 관리하기 위한 필수적인 작업.

가스는 실험실에서 중요한 역할을 하며, 실험 장비의 운영과 실험 과정에서 자주 사용 됨.

실험실 가스공사는 가스의 안전한 공급, 배출 시스템의 설계 및 설치가 중요하며, 이를 통해 작업자와 실험실의 안전을 보장 함.

실험실 가스공사의 주요 요소

가스의 종류 및 용도

실험실에서 사용되는 가스는 크게 불활성 가스, 연료 가스, 산화성 가스, 독성 가스 등으로 나눔.

각 가스는 성질과 용도가 다르며, 이에 따라 설치 방식과 안전 조치가 달라 짐.

불활성 가스

주로 헬륨(He), 아르곤(Ar), 질소(N₂)가 사용되며, 실험 장비와 분석 장비에 많이 사용.

산화성 가스

산소(O₂)와 같은 가스는 화학 반응을 촉진하는 데 사용.

연료 가스

수소(H₂), 메탄(CH₄), 프로판(C₃H₈) 등은 실험실 내에서 연료로 사용.

독성 가스

암모니아(NH₃), 염소(Cl₂) 등의 독성 가스는 엄격한 관리와 안전 조치가 필요.

가스 배관 시스템

가스를 안전하게 실험실 내로 공급하기 위해 가스 배관 시스템이 필수.

가스 배관은 각 실험실 구역에 맞게 설계되며, 가스 공급 라인이 안전하게 설치되어야 함.

재질은 가스의 특성에 맞게 스테인리스강, 구리, 특수 합금 등이 사용.

배관의 누출 방지를 위해 밀폐성이 유지되어야 하며, 내압성도 충분히 고려해야 함.

가스 밸브 및 조절 장치

실험실 가스공사에서 중요한 요소 중 하나는 가스 밸브와 조절 장치.

가스는 압력과 유량을 제어할 수 있어야 하며, 이를 위해 가스 밸브와 유량계가 설치 됨.

가스의 사용량을 조절하고, 필요 시 신속하게 차단할 수 있도록 밸브가 설치되어야 함.

안전 밸브는 가스 공급 중 문제가 발생할 경우 자동으로 가스 공급을 차단할 수 있는 기능을 제공.

가스 저장 및 공급 시스템

실험실 내 가스는 주로 고압 실린더에 저장되며, 이를 통해 가스가 공급.

실린더는 실험실 내 가스 저장소에 안전하게 보관되어야 하며, 가스 저장소는 환기가 잘 되는 장소에 배치되어야 함.

가스 레귤레이터(압력 조절기)는 실린더에서 공급되는 가스의 압력을 조절하여 실험 장비에 적합한 압력으로 가스를 공급할 수 있게 함.

가스 배출 및 환기 시스템

가스를 사용한 후, 남은 가스를 안전하게 배출할 수 있는 배출 시스템이 필요.

이는 실험실 내부의 유해 가스 농도를 줄이고, 실험실 외부로 가스를 안전하게 배출할 수 있게 함.

후드나 배기 장치를 설치하여 실험 중 발생하는 가스가 공기 중에 잔류하지 않고, 즉시 배출될 수 있도록 설계해야 함.

가스 감지기 및 안전 장치

실험실 내에서 가스 누출을 감지하기 위해 가스 감지기를 설치해야 함. 특히, 연료 가스나 독성 가스는 누출 시 위험하므로, 누출을 실시간으로 감지할 수 있는 장치가 필수적 임.

가스 누출 경보 시스템은 누출이 발생하면 즉시 경고음을 울리며, 실험실 내 모든 인원에게 알림을 보냄. 또한, 자동 차단 장치를 통해 가스 공급을 즉시 차단할 수 있음.

비상 대응 시스템

가스 누출이나 화재 발생 시 빠르게 대처할 수 있는 비상 대응 시스템을 구축해야 함.

비상 차단 밸브와 소화기가 설치되어 있어야 하며, 실험실 사용자는 정기적으로 비상 상황에 대한 훈련을 받아야 함.

화재 시, 자동 소화 시스템과 연계된 가스 차단 시스템을 통해 추가적인 위험을 방지해야 함.

실험실 가스공사의 주요 장비

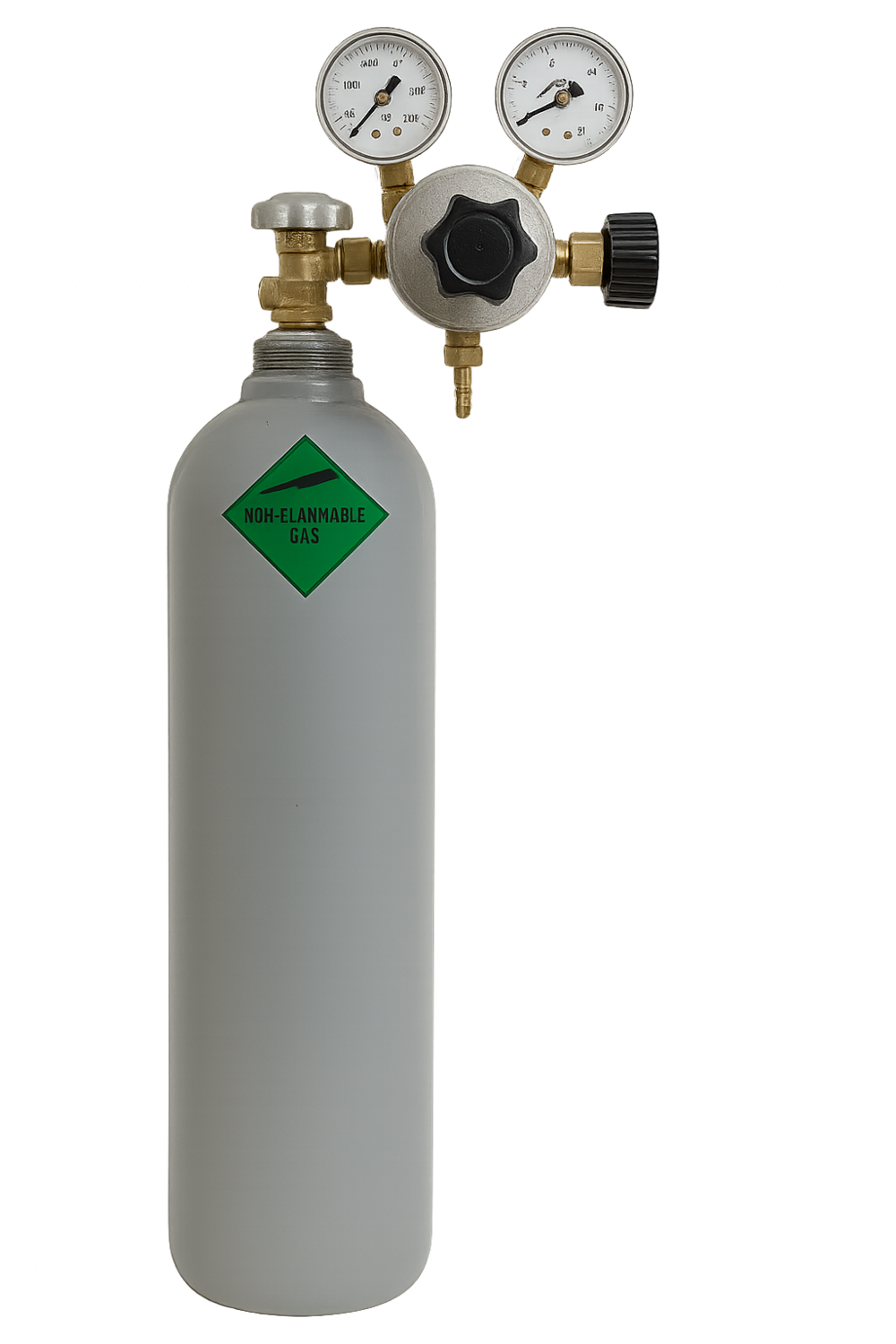

고압 실린더

가스를 저장하고 공급하는 역할을 함. 실린더는 가스를 고압 상태로 저장하며, 질소(N₂), 산소(O₂), 헬륨(He) 등 다양한 가스가 저장 됨.

실린더는 지지대나 고정장치를 통해 안전하게 보관되어야 하며, 실린더의 압력을 모니터링할 수 있는 압력 게이지가 장착되어야 함.

가스 레귤레이터 (압력 조절기)

실린더에서 나오는 고압 가스를 저압으로 변환하여 실험 장비에 안전하게 공급할 수 있도록 돕는 장치.

레귤레이터는 가스의 출력 압력을 조절하며, 실험에 맞는 압력으로 설정.

가스 유량계

가스의 흐름을 측정하고 조절하는 장치로, 실험 장비에 필요한 가스의 양을 정확히 조절.

실험 조건에 따라 필요한 유량을 미세하게 조정할 수 있음.

배관 및 피팅

배관은 가스를 실험 장비나 작업 구역으로 안전하게 운반하는 역할을 하며, 주로 내화학성 및 내압성이 뛰어난 재료로 제작 됨.

피팅은 배관 간의 연결을 위해 사용되며, 밀폐성을 유지하는 것이 중요.

가스 감지기

실험실 내에서 가스 누출을 감지하고, 실시간으로 경고하는 장치.

주로 연료 가스, 독성 가스에 대해 사용되며, 누출 시 경보음과 함께 경고등이 켜짐.

가스 감지기는 가스 농도가 위험 수준에 도달하기 전에 경고를 보내는 시스템으로, 작업자의 안전을 보장 함.

가스 차단 밸브

가스 공급을 수동 또는 자동으로 차단하는 밸브로, 비상 상황에서 신속하게 가스 공급을 중단할 수 있도록 설치 됨.

안전 밸브는 과도한 압력 증가나 유출이 감지될 경우 자동으로 작동 함.

실험실 가스공사는 실험에 사용되는 가스의 안전하고 효율적인 공급을 위해 여러 단계로 나누어져 있음.

각각의 단계는 가스의 종류와 특성, 실험실의 구조와 안전 요건에 따라 달라지며, 안전성을 최우선으로 고려해야 하며, 아래는 실험실 가스공사의 주요 단계입니다.

사전 계획 및 설계 단계

가스 요구 분석

가스 종류 및 사용량 파악

실험실에서 사용될 가스의 종류(예: 질소, 헬륨, 수소, 산소 등)와 가스의 사용량을 파악 함.

가스의 특성

각 가스의 특성(불활성, 가연성, 독성 등)을 고려하여 안전 기준을 충족하는 시스템을 설계 함.

필요 압력 및 유량

각 실험 장비나 실험에 필요한 가스의 압력과 유량을 결정하고, 그에 맞는 배관 시스템을 설계 함.

배관 경로 설계

배관 경로 결정

가스가 실험 장비로 안전하고 효율적으로 공급될 수 있도록, 가스 배관의 최적 경로를 결정 함.

가스 저장소 위치

실험실 내 가스 실린더를 저장할 장소를 선정하고, 이곳이 환기가 잘 되고 안전 규정을 충족하는지 확인 함.

배출 및 환기 시스템 설계

사용 후 가스를 안전하게 배출할 수 있는 배출 시스템을 설계하고, 실험실에 필요한 환기 시스템을 추가 설계 함.

안전 설비 설계

안전 장치

가스 누출 감지기, 비상 차단 밸브, 경보 시스템 등 필수 안전 장치를 설계에 반영.

규제 준수

관련 안전 규정과 국가 가스 규제에 따라 시스템이 설계되었는지 확인.

배관 및 설비 설치 단계

배관 설치

배관 재질 선택

각 가스의 성질에 맞는 배관 재질을 선택(예: 스테인리스강, 구리, 특수 합금 등). 가스의 성질에 따라 내화학성, 내압성을 고려.

배관 경로 시공

설계된 경로를 따라 가스 배관을 설치하고, 배관의 각 연결부위는 밀폐성이 유지되도록 주의해야 함.

배관 시험

설치된 배관에 대해 압력 시험을 실시하여, 배관 내 가스 누출이 없는지 확인.

가스 저장소 설치

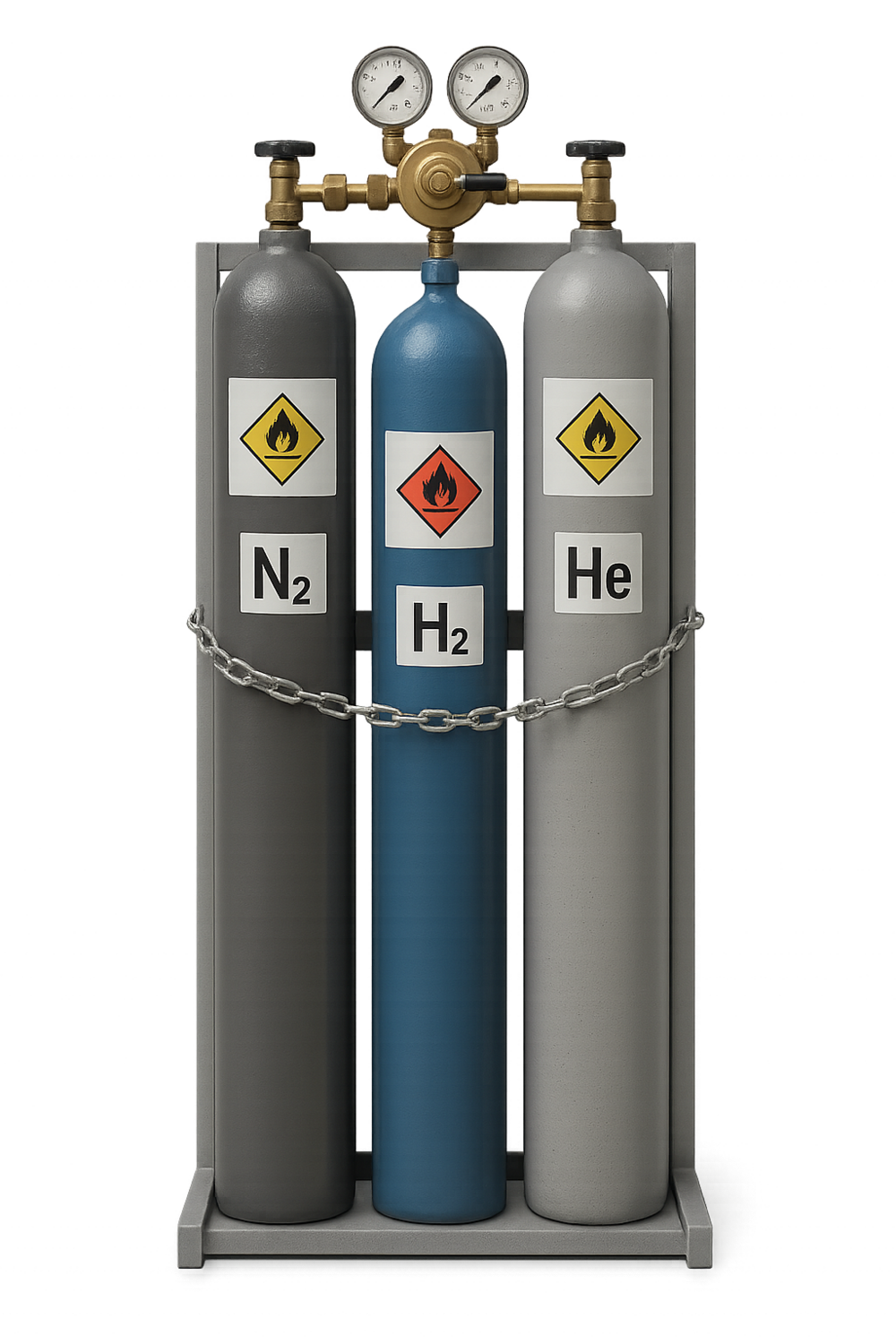

고압 실린더

설치 가스 실린더를 지정된 위치에 설치하고, 실린더가 안전하게 고정되어 있는지 확인.

가스 레귤레이터

설치 고압 실린더에서 나오는 가스를 압력 조절기(레귤레이터)를 통해 실험 장비에서 사용할 적절한 압력으로 조절할 수 있도록 설치.

유량계 설치

필요한 가스 유량을 조절할 수 있는 유량계를 설치하여, 실험 요구에 맞게 가스 공급이 이루어질 수 있도록 함.

밸브 및 차단 장치 설치

차단 밸브 설치

가스 공급 라인마다 차단 밸브를 설치하여, 필요시 가스를 신속하게 차단할 수 있도록 함.

비상 차단 장치

사고 발생 시 자동으로 가스 공급을 차단하는 비상 차단 시스템을 설치 함.

이 시스템은 누출 감지기와 연동될 수 있음.

환기 및 배출 시스템 설치 단계

환기 시스템 설치

환기 시스템 구성

가스가 누출되거나 사용 후 남은 가스가 실험실 내에 남지 않도록, 후드나 국소 배기 장치를 설치하여 공기를 순환시키고 가스를 외부로 배출.

필터 설치

배출되는 가스가 외부 환경에 유해하지 않도록, 필요에 따라 필터를 설치하여 오염물질을 제거.

배출 시스템 설치

배출 덕트 설치

가스 사용 후 배출되는 가스를 외부로 안전하게 배출할 수 있도록, 실험실의 구조에 맞게 배출 덕트를 설치.

배출 구역 설정

배출구가 안전한 외부 공간에 위치하도록 설정하여, 배출된 가스가 실험실 내부로 다시 유입되지 않도록 함.

안전 시스템 설치 및 점검 단계

가스 감지기 설치

가스 누출 감지기

실험실 내부에 가스 누출 감지기를 설치하여, 가스 누출이 발생할 경우 즉시 경고음을 울리고 가스 공급을 차단.

주로 연료 가스나 독성 가스에 사용.

경보 및 차단 시스템 설치

경보 시스템

가스 누출이나 이상 발생 시, 경보 시스템이 작동하여 실험실 내부의 모든 인원이 즉각적으로 대피할 수 있도록 알림.

자동 차단 시스템

가스 누출이 감지되면, 자동으로 가스 공급을 차단하는 시스템을 설치.

이 시스템은 비상시 인명 피해를 최소화하는 데 필수 임.

안전 교육 및 절차 확립

사용자 교육

실험실 사용자는 가스공사 완료 후, 가스 사용 방법 및 비상 상황 발생 시 대처법에 대해 교육을 받아야 함.

비상 절차 마련

가스 누출 또는 화재 시 대피할 수 있는 비상 절차를 확립하고, 정기적인 비상 대피 훈련을 시행 함.

테스트 및 최종 점검 단계

가스 시스템 테스트

압력 테스트

가스가 정상적으로 공급되는지, 압력이 설정된 범위 내에서 유지되는지 압력 테스트를 수행.

유량 테스트

가스의 유량이 정확하게 제어되고, 장비에 필요한 유량이 공급되는지 테스트 함.

안전 점검 및 유지 보수 계획 수립

누출 점검

가스 배관 및 장비에서 누출이 없는지 점검하고, 가스 누출 감지 시스템이 정상적으로 작동하는지 확인.

정기 유지보수 계획

가스 공급 시스템의 정기적인 점검과 유지보수를 위한 계획을 수립하여, 사고를 예방하고 시스템의 안정성을 유지 함.

안전 교육 및 절차 확립

사용자 교육

실험실 사용자는 가스공사 완료 후, 가스 사용 방법 및 비상 상황 발생 시 대처법에 대해 교육을 받아야 함.

비상 절차 마련

가스 누출 또는 화재 시 대피할 수 있는 비상 절차를 확립하고, 정기적인 비상 대피 훈련을 시행 함.

실험실 가스공사는 실험실에서 가스를 안전하고 효율적으로 사용하는 데 필수적인 단계별 공정입.

가스의 특성과 실험 요구 사항을 기반으로 설계, 설치, 안전 점검을 통해 가스가 안전하게 공급되고 사용될 수 있도록 해야 하며, 비상 상황에 대비한 안전 시스템과 대응 절차가 반드시 준비되어야 함.

어떤 장비에 어떤 가스가 사용할까?

크로마토그래피/질량분석

GC (기체 크로마토그래피) Carrier(운반가스): He / H₂ / N₂

He: 표준, 성능 우수(가격↑·공급 이슈).

H₂: 빠름·감도↑(가연성, 누출감지 필수).

N₂: 저렴하나 분리속도↓(특정 분석에 한정).

FID(불꽃 이온화 검출기)

H₂(연료) + 공기(산화) (+ N₂ 메이크업 종종)

ECD: N₂ 또는 P-10(Ar 90% + CH₄ 10%) 메이크업

TCD: Carrier 자체를 기준으로 동작(He/H₂ 자주 사용)

NPD/FPD: H₂ + 공기(산화) 조합GC–MS

Carrier: He/H₂/N₂ (방법에 따라)

CI(화학이온화) 시약가스: 메탄/이소부탄/암모니아

QqQ/ION-TRAP 충돌가스: Ar 또는 N₂

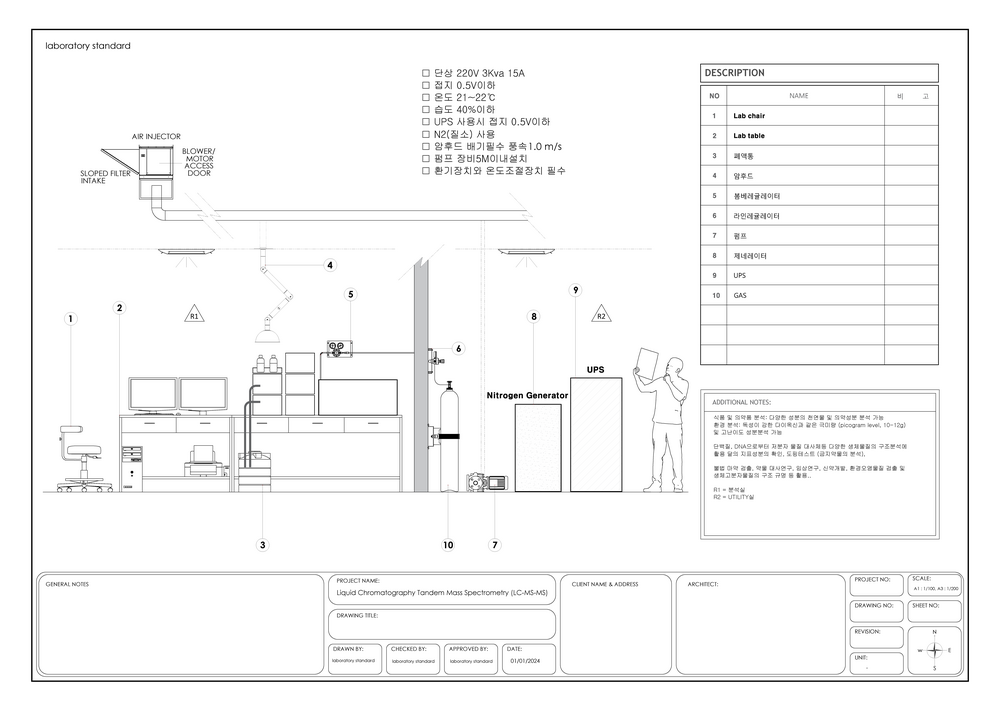

LC–MS

네블라이저/디솔베이션/커튼 가스: N₂(N₂ 발생기 많이 사용)

충돌/프래그멘테이션: N₂ 또는 Ar(QTOF/Orbitrap HCD는 N₂가 흔함)

APCI 소스 방전용: 건조한 공기 또는 N₂

HPLC(비-MS) 검출기

ELSD/CAD: N₂(청정, 건조)

UV/FL: 가스 불필요(광학식)

(예전) 헬륨 스패징 탈기: 요즘은 온라인 디개서로 대체

원자분광/원소분석

ICP-OES / ICP-MS

Ar(아르곤)

플라즈마(토치) 냉각/유지: 대유량 Ar

보조/네블라이저: Ar (방법 따라 소량 N₂/He 첨가 가능)

AAS(원자흡수) – 불꽃형

연료: C₂H₂(아세틸렌) 또는 H₂

산화제: 공기 또는 N₂O(난분해 원소용)

AAS – 전기가열(그래파이트 퍼니스): Ar(퍼지/보호)

XRF(형광 X선): He 퍼지(경원소 감도 향상)

현미경/재료·열분석

SEM/EDS: N₂/정제 공기(챔버 퍼지·진공 보조, 장비별 상이)

TGA/DSC/DTA

불활성 퍼지: N₂ 또는 Ar

산화 분위기: 공기 또는 O₂

열처리/튜브 퍼니스: N₂/Ar(불활성), H₂ 또는 Forming Gas(H₂ 5% + N₂ 95%)(환원)

생물/의약/환경

CO₂ 인큐베이터: CO₂(5%), (저산소) N₂ 추가

무산소 챔버: N₂/CO₂/H₂ 혼합(촉매식 O₂ 제거)

배양실 BSC/클린벤치: 별도 가스 불필요(공조/FFU)

TOC 분석기: 합성공기/산소(연소식), 장비별 상이

가스 크로마토그래피 표준가스/교정가스: 성분 혼합물(메탄/CO/CO₂/NOx/SOx 등, 분석 항목에 맞춤)

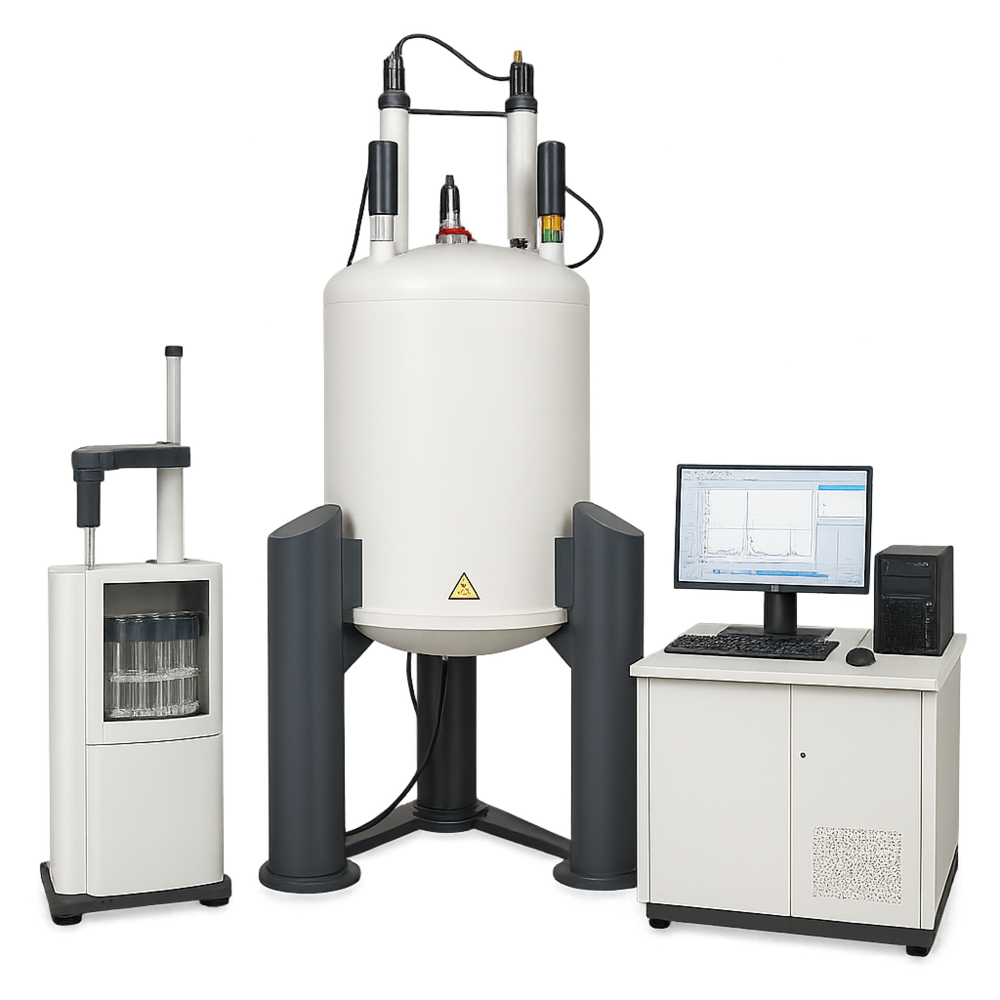

물리/고체 NMR & 일반 NMR

초전도 자석: 액체 헬륨(LHe) + 액체 질소(LN₂)(크라이오)

시료 에어/베어링/스핀(고체 MAS): N₂ 또는 건조 공기

온도 조절 퍼지: N₂(가열/냉각 블로어)

가스 라인: 진동/오염 방지용 N₂ 퍼지

기타 실험 장비/설비

진공펌프 퍼지: N₂(드라이 펌프 시 오일열화 방지)

증발·농축(N₂ 블로다운, 질소농축기): N₂

글러브박스: Ar(무활성) 또는 N₂(수분/산소 스크러버)

FT-IR, 레이저 광학: N₂ 퍼지(H₂O/CO₂ 흡수선 제거)

가스 검지기 캘리브레이션: 대상가스 표준 혼합가스

순도·공급·배관

순도 등급(대표): UHP 5.0(99.999%) 이상: MS/GC Carrier/ICP Ar, Zero Air: FID/검출기용, Instrument Air: 밸브·퍼지.

발생기: N₂/Zero Air/H₂는 발생기가 안정·경제적(안전·연속 운전, He 대체 전략에도 유용).

레귤레이터: 분석용 2단식, 재질 SS316, 가스별 전용.

배관: SS 튜빙(1/4") 표준. 아세틸렌은 구리 배관 금지(Cu-아세틸라이드 폭발성).

정화 트랩: H₂O/O₂/HC/CO₂ 트랩(GC/MS 라인).

안전

H₂: 누설·폭발 주의, 검지기/밸브 인터락/배기.

CO₂/Ar/N₂: 산소결핍(O₂ 부족) 위험 → 감지기·환기.

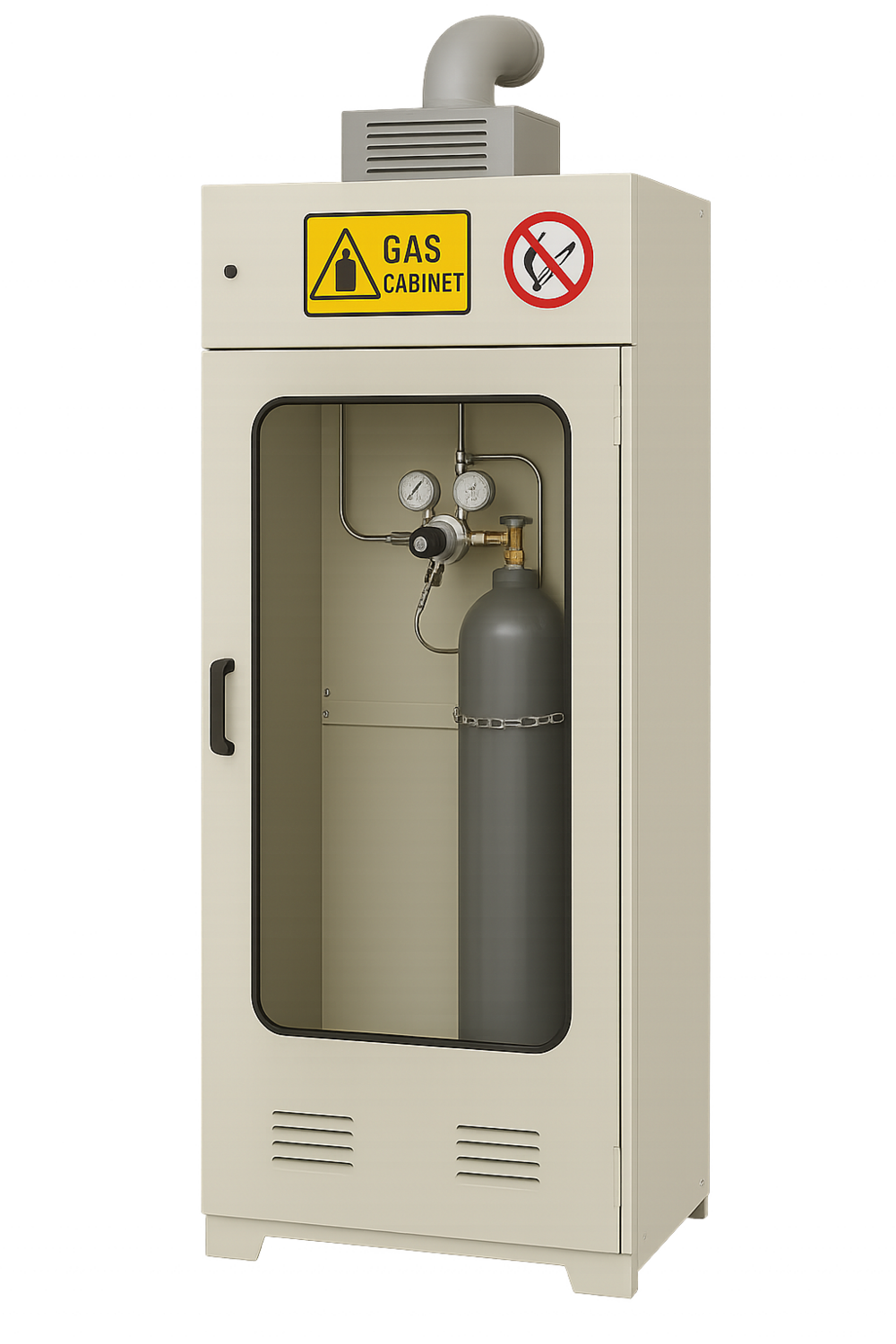

가스 캐비닛·레귤레이터·체인 고정, 역화방지기(H₂/불꽃계), 실린더 표기/색상 준수.

“어떤 가스를 써야 할지” 빠른 결정법

장비 매뉴얼의 권장 가스 & 순도 우선.

안전/비용/공급: He→H₂ 전환 검토(분석 성능·안전성 동시 고려).

발생기 vs 실린더: 사용량·순도·연속성으로 결정.

배관/정화: 처음부터 SS316 + 트랩으로 표준화하면 문제↓.

법규/점검: 고압가스 시설, 저장량, 감지·환기·배관 시험 체크.
