Gel Doc (Gel Documentation System) 및 ChemiDoc (Chemiluminescence Documentation System)은 생명과학 및 분자생물학 실험에서 DNA, RNA 및 단백질 분석을 위해 사용되는 이미징 시스템.

이들은 전기영동(Electrophoresis) 후 겔 이미징 및 분석을 수행하는 핵심 장비로, 다양한 실험에서 형광, 발광 및 화학발광 신호를 감지하는 데 사용.

Gel Doc: 일반적인 DNA/RNA 겔을 염색하여 UV 또는 가시광선 기반으로 이미징.

ChemiDoc: 단백질 웨스턴블롯(Western Blot) 분석을 위한 화학발광(Chemiluminescence) 및 형광(Fluorescence) 감지.

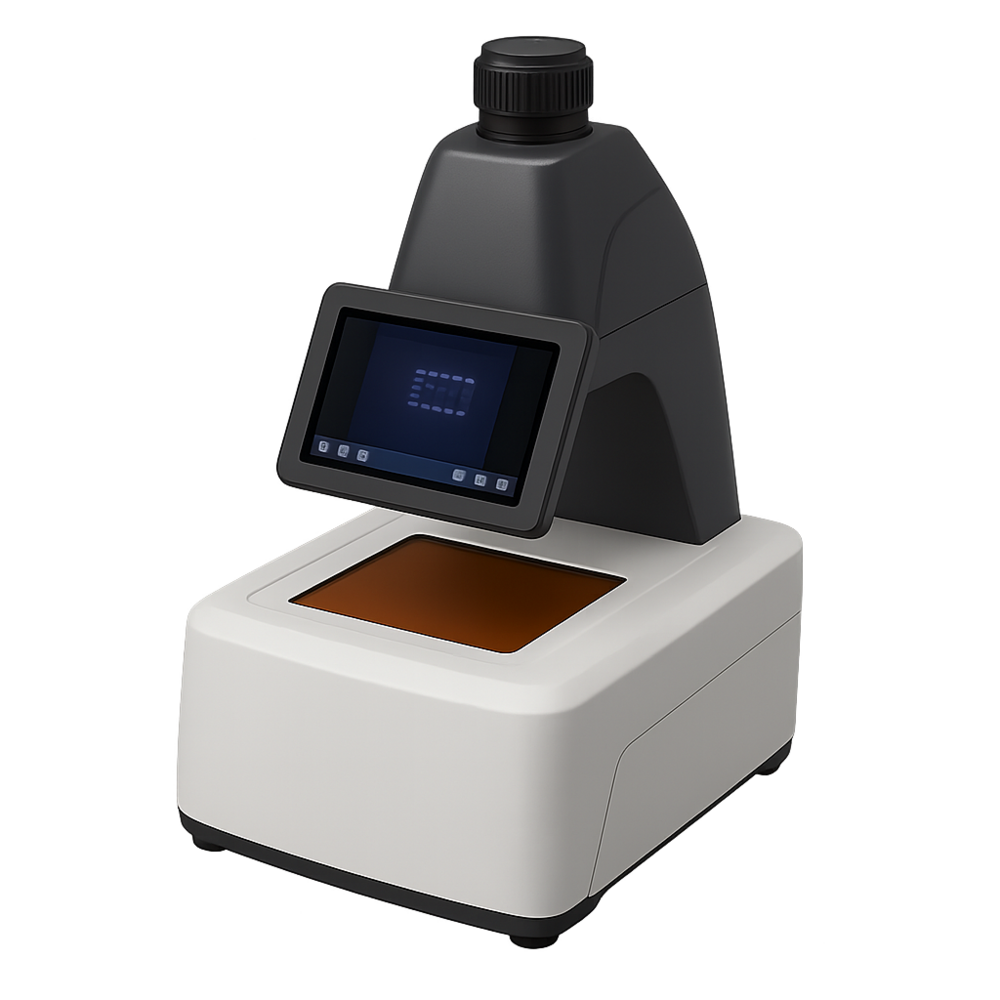

Gel Doc 시스템 (Gel Documentation System)

주요 용도

✔ 전기영동 겔(DNA, RNA, 단백질) 분석 및 문서화

✔ EtBr(에티듐 브로마이드), SYBR Green, GelRed 등의 형광 염색된 DNA/RNA 검출

✔ 가시광선 염색(Coomassie Blue, Silver Stain) 단백질 겔 분석

✔ PCR 산물 분석, 제한효소 처리 결과 확인

주요 구성 요소

광원 (Light Source) UV 램프 (254 nm, 302 nm, 365 nm) → 형광 염색된 DNA/RNA 검출

화이트 라이트 LED → 단백질 겔(Coosmassie Blue, Silver Stain 등) 검출

블루 라이트 LED → SYBR Green, SYBR Safe 검출

필터(Filter)

특정 파장의 빛을 선택적으로 차단하여 원하는 형광 신호만 검출

CCD 또는 CMOS 카메라

고해상도(High Resolution) 카메라를 사용하여 형광 신호 감지

자동 초점 조절 및 노출 시간 조정 가능

데이터 분석 소프트웨어

밴드 강도 정량화 (Quantification)

분자량 비교

농도 분석 (Relative Intensity)

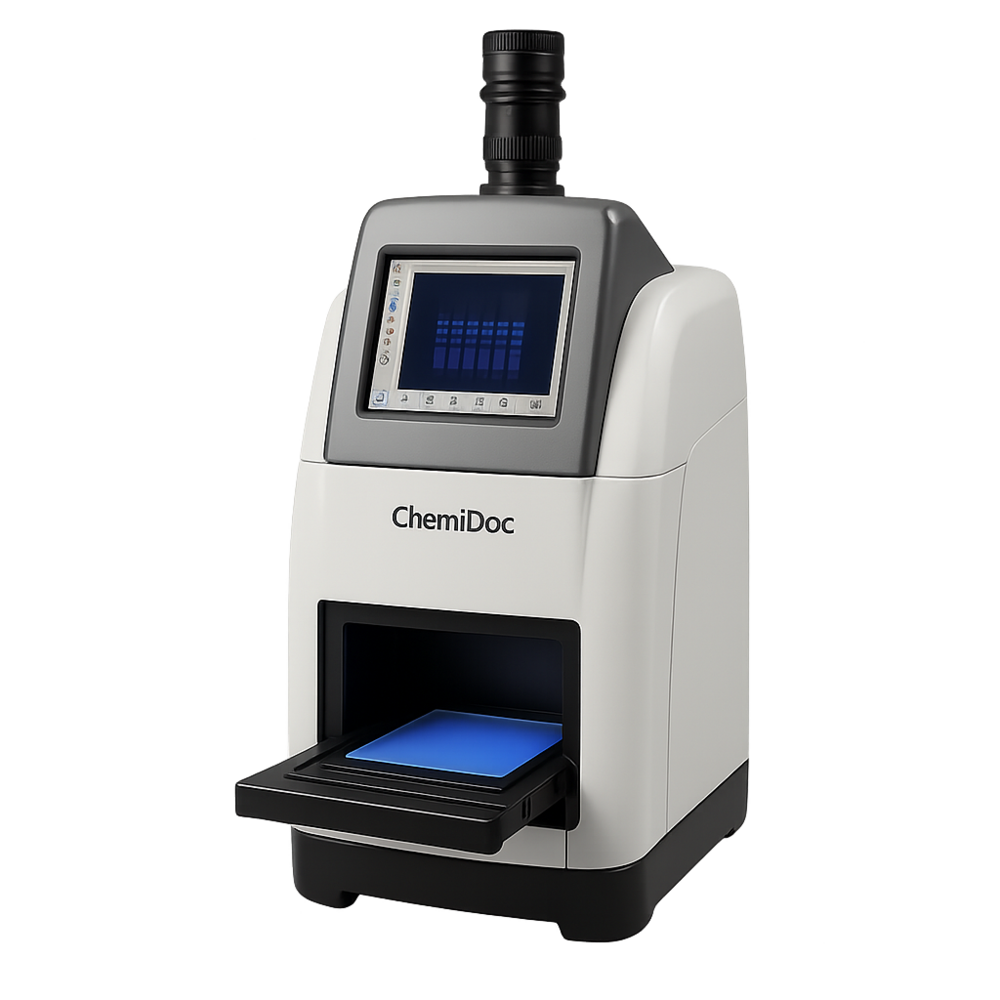

ChemiDoc 시스템 (Chemiluminescence Documentation System)

주요 용도

✔ Western Blot (웨스턴블롯) 단백질 검출 및 정량 분석

✔ 화학발광(Chemiluminescence) 신호 검출 (ECL, SuperSignal 등)

✔ 형광(Fluorescence) 기반 단백질 검출 (Cy5, Alexa Fluor 등)

✔ Multiplex 분석을 통한 단백질 비교 정량화

✔ 라이브 세포 형광 이미징 (일부 모델에 한함)

주요 구성 요소

광원 (Light Source) 및 검출 모드

화학발광(Chemiluminescence) → Western Blot 감지

형광(Fluorescence) → Cy3, Cy5, Alexa Fluor 등의 형광 탐지

비색(Colorimetric) → Coomassie Blue, Ponceau S 염색된 단백질 검출

고감도 CCD 카메라

장시간 노출(Long Exposure) 기능 → 극미량 단백질 검출 가능

광량 조절 기능 → 노이즈 최소화

이미지 분석 소프트웨어

밴드 강도 분석 (Intensity Analysis)

단백질 정량 분석 (Densitometry)

다중 샘플 비교 (Multiplex Analysis)

ChemiDoc 시스템 (Chemiluminescence Documentation System)

항목

Gel Doc

ChemiDoc

주요 용도

DNA/RNA 및 단백질 겔 이미징

 Western Blot 및 형광 단백질 검출

검출 방식

UV/가시광선 형광 검출

화학발광 및 형광 검출

사용 염색

EtBr, SYBR Green, Coomassie Blue

ECL, Alexa Fluor, Cy3, Cy5

광원

UV, LED

고감도 CCD 기반

응용 분야

PCR, 제한효소 처리 결과 확인

단백질 발현 분석, Western Blot

실험 시 주의 사항

Gel Doc 사용 시

UV 노출 방지를 위해 UV 보호안경 및 장갑 착용 필수

EtBr(에티듐 브로마이드) 사용 시 폐기물 처리 주의

ChemiDoc 사용 시

Western Blot의 신호 강도를 유지하기 위해 ECL 반응 후 즉시 촬영

형광 검출 시 백그라운드 신호 최소화 (배경 형광 감소 필터 사용)

Gel Doc (젤 독)

무엇? 아가로스/폴리아크릴아미드 젤 위의 DNA·RNA·단백질 밴드를 UV/블루라이트로 비춰 찍는 카메라 상자.

언제? 에틸브로마이드(EtBr), SYBR Safe 같은 형광염색 밴드 확인·저장할 때.

결과: 밴드 위치/진하기(정량은 대략) 확인용 사진.

ChemiDoc (케미독)

무엇? Gel Doc 기능 + 케미루미넌스(발광) 촬영까지 되는 고감도 시스템.

언제? 웨스턴블롯(HRP/ECL 발광), 컬러 단백질 염색, 형광 다채널까지.

결과: 아주 약한 신호도 고감도로 포착, 정량 분석에 유리.

공통 구성

빛(UV/블루/화이트, 혹은 발광), 필터, 고정식 카메라, 차광 챔버, 간단한 분석 소프트웨어.

선택 기준

젤 사진만 찍는다 → Gel Doc

웨스턴/발광·형광 정량까지 한다 → ChemiDoc

Gel Doc 및 ChemiDoc 시스템은 분자생물학 연구에서 필수적인 이미징 장비로, DNA/RNA 및 단백질 분석을 위한 실험실에서 반드시 필요한 도구.

Gel Doc은 형광 기반 DNA/RNA 분석에 적합 ChemiDoc은 Western Blot 및 형광 단백질 정량화에 최적화
