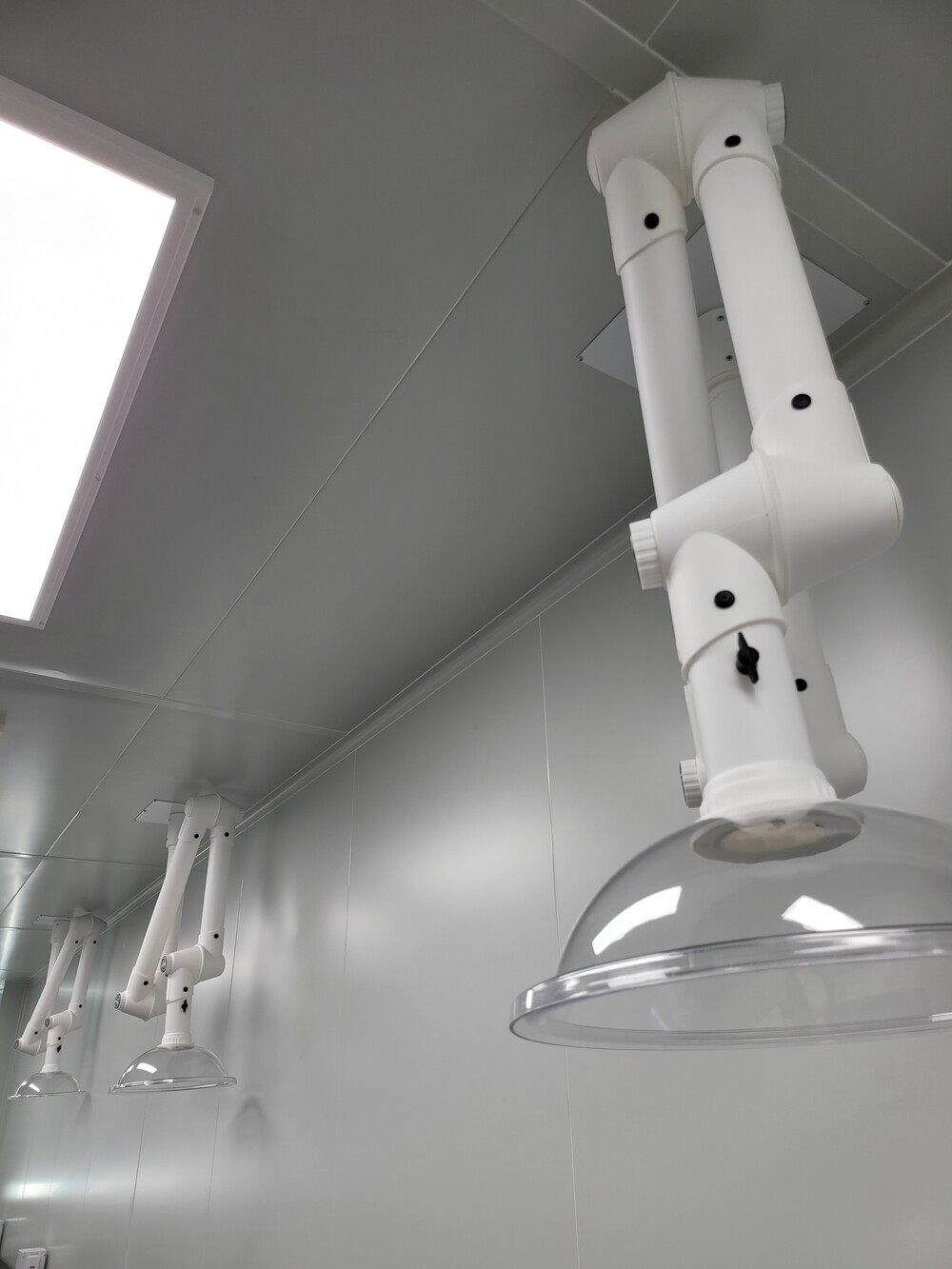

암후드(Extraction Arm Hood)는 실험, 생산, 작업 중 발생하는 유해가스, 연기, 분진, 증기 등을 국소적으로 흡입하여 외부로 배출하거나 정화하는 가동식(회전·확장형)의 국소 배기장치

유해가스등 위험물질을 제거하기 위한 최상의 솔루션.

실험실에 배기 시스템이 있는 경우 천장, 벽과 같은 모든 표면에 장착 가능.

암 조인트는 암 길이를 간단히 조정가능.

내화학성 및 내구성이 뛰어남.

암의 360도 회전 조인트는 뛰어난 유연성을 제공하여 쉽게 위치를 조정가능.

내화학성 및 내구성이 뛰어난 폴리프로필렌 사용.

공기 흐름 속도는 추출 암의 댐퍼로 조절 가능.

구조

흡입 후드(Hood)

입구에 위치하며, 연기/가스를 포집하는 부분 (벨형, 파라볼릭형 등)

조인트(Joint)

다관절 구조로 각도 조절 가능 (알루미늄 또는 플라스틱 재질)

암(Arm)

연장관으로 유연하게 이동 가능하며, 길이 조절됨

덕트(Duct Hose)

유해물질을 이송하는 관. 외부 배출용 또는 정화장치 연결

벽 또는 천정 브래킷

고정 장치 (천정 또는 벽면 설치 시 사용)

댐퍼(Damper)

풍량 조절 기능 내장

후드 캡(Filter hood)

프리필터 내장 시 흡입 공기 정화 가능

작동 원리

후드에서 유해 공기 포집

덕트를 통해 배기팬 또는 집진장치로 이송

외부 배출 or 필터 정화 후 재순환

풍속 제어 가능 (일반적으로 후드 면에서 0.5 m/s 이상 유지)

종류

설치방식

고정형 / 이동형

고정형은 실험대 위 천정 또는 벽 설치, 이동형은 스탠드 포함

관 재질

알루미늄, 스테인리스, 폴리프로필렌(PP), PVC

부식성 물질 여부에 따라 선택

사용목적

흄 제거형 / 분진 제거형 / 화학 증기형

사용 환경에 따라 필터 포함 여부 결정

후드 형태

원형, 사각형, 투명 캐노피형

작업 접근성 및 시야 확보 여부에 따라 결정

설치 기준 (예: 실험실 환경)

후드에서의 풍속: 일반적으로 0.5~0.7 m/s

작업대 높이: 후드와의 거리 300~500mm 유지

외부배출: 가능한 한 외부 공기배출 구조로 구성

필터형: 실내 재순환 시 HEPA + AC 필터 필요

방폭지역: 인화성 가스 취급 시 방폭형 팬, 접지 필수

사용 분야

화학 실험실 (산·염기, VOC 처리)

제약 제조 공정

레이저 가공, 솔더링, PCB 작업

치과/의료 분야 (수은, 바이오 에어로졸)

분석실(FTIR, HPLC 주변), 교육기관

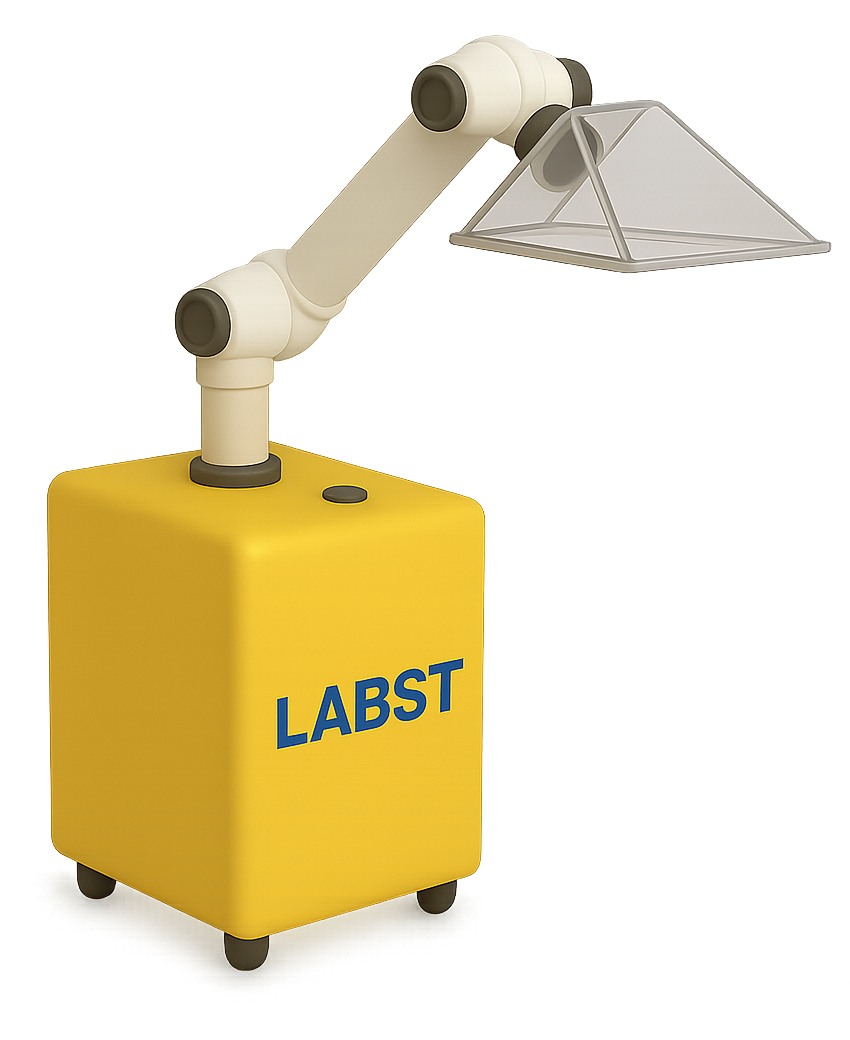

이동형 유해가스 제거장치는

국소 발생 오염물질(연기, 증기, 분진, 화학물질 등)을 흡입하고 내장된 필터를 통해 정화 후, 필요 시 외부로 배출하거나 실내 재순환시키는 캐스터 장착형 이동식 정화 시스템

구성 요소

흡입 암후드 유해물질 발생 지점에 접근 (암후드 일체형)

모터/팬 내부 흡입력 발생 장치

프리필터 큰 입자 및 분진 제거 (Pre-Filter)

활성탄 필터 VOC, 가스 제거 (Activated Carbon)

HEPA 필터 99.97% 미세먼지 제거 (PM 0.3 이상)

정전기 필터 정전식 연기 제거용 (Solder Fume 등)

캐스터 휠 자유로운 이동 가능

속도 조절 장치 풍량 단계 조절 및 ON/OFF 스위치

알람 시스템 필터 교체 시기 표시 등

작동 원리

후드에서 유해물질 포집

내장 필터를 통해 연기, 가스 제거

정화된 공기를 실내로 방출 or 덕트를 통한 외부 배기

필터 구성 예시

1단계: 프리필터 먼지, 큰 입자 제거

2단계: HEPA 필터 초미세입자 제거

3단계: 활성탄 필터 유기화합물, 냄새 제거

4단계(옵션): Plasma/UV 바이러스, 박테리아 멸균

설치 및 사용 기준

흡입속도 조절 가능 (0.3~1.2 m/s)

가스 누설 방지용 실링구조

저소음 설계: 평균 55~65 dB

내부 전기부 절연 및 접지 필요

사용 분야

반도체 라인 클린룸

납땜 작업장(Soldering Room)

시약 조제실 / 증류 공간

학교 화학실

치과/피부관리실 (소형 이동형 설치)

관련 국제 인증 및 규격

CE 유럽 통합 안전규격 인증

RoHS 유해물질 사용 제한 인증

UL 미국 전기안전 인증

ISO 16890 공기필터 성능 평가 기준

암후드 + 이동형 유해가스 제거장치 통합 사용

많은 실험실과 제조현장에서 암후드와 이동형 유해가스 제거장치를 통합하여 아래와 같이 사용.

암후드로 흡입 → 유해가스 제거장치 내부 필터 정화 → 실내 또는 외부로 배기

가스 배출 규제가 엄격한 장소에서는 외부배기+스크러버 시스템 추가 설치

분석기기 주변, 화학시약 취급공간 등에는 기본으로 포함되기도 함

선택 시 고려사항

취급 물질 가스성인지, 입자성인지, 부식성인지 확인 필요

이용 장소 고정형 공간인지, 다중 장소 이동형인지 판단

필터 교체 주기 및 비용 장기 유지비용 고려

필요 인증 여부 CE, UL 등 규격 확인

풍량 및 정화능력 작업 환경에 따라 적정 CFM(풍량) 계산 필요

Mobile Fume Extractor

자체 필터를 통한 유해가스 정화.

쾌적한 실험실 완성.

이동이 용이해서 공간활용에 특화됨.

내화학성 및 내구성이 뛰어남.

암의 360도 회전 조인트는 뛰어난 유연성을 제공하여 쉽게 위치를 조정가능.

내화학성 및 내구성이 뛰어난 폴리프로필렌 사용.

공기 흐름 속도는 추출 암의 댐퍼로 조절 가능.

팬의 자동 시작/중지 및 댐퍼 제어

댐퍼는 자동으로 제어되어 에너지를 절약함.

실험실 암후드는 중앙 고용량 팬 및 필터 장치에 연결.

댐퍼는 자동으로 제어됩니다(열림/닫힘, ON/OFF)
