⤷ Safety Storage Cabinet (안전보관함)
안전보관함(Safety Storage Cabinet)은 실험실이나 산업현장에서 위험 화학물질을 안전하게 보관하기 위해 필수적으로 설치되는 화재 및 사고 방지용 특수 캐비닛.
가연성(Flammable), 독성(Toxic), 산화성(Oxidizer), 부식성(Corrosive) 물질을 안전하게 저장.
정의 (Definition)
Safety Storage Cabinet은 다음과 같은 성질을 가진 물질을 안전하게 보관하기 위한 특수 구조물
가연성 (Flammable)
독성 (Toxic / Poison)
부식성 (Corrosive / Acid)
산화성 (Oxidizer)
이 캐비닛은 화재 예방, 누출 방지, 공기 중 유해 증기 확산 방지 등을 위해 설계되며, 국제적으로는 NFPA, OSHA, EN, FM 인증 기준을 따름.
공통 기능 (General Features)
방폭 구조 불꽃, 전기 스파크 발생 방지 구조
내화성 화재 시 최소 10~90분간 내부 온도 보호
자동 도어 닫힘(Self-closing) 화재 시 자동으로 문 닫힘 (퓨즈 링크 작동)
통풍구 (Vent Ports) 상·하단 배기 가능, 외부 덕트와 연결
경고 라벨 “FLAMMABLE”, “TOXIC”, “CORROSIVE” 등 경고 문구 필수
접지 단자 정전기 방지용 외부 접지 가능
누출 방지 트레이 하단에 시약 누출 방지 트레이 내장
잠금 장치 Key Lock 또는 디지털 락, 출입자 제한
세계적 분류 (Global Classification)

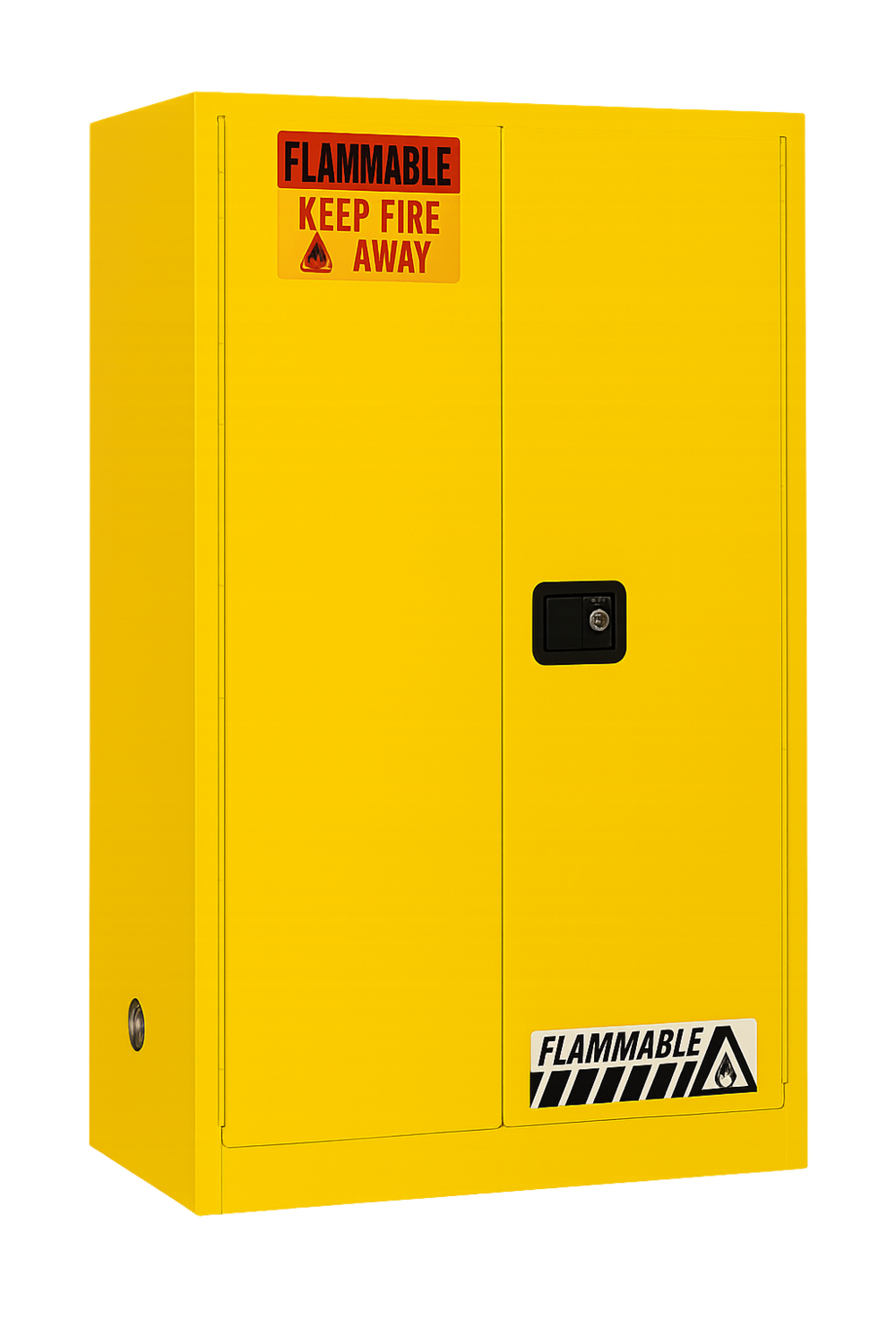

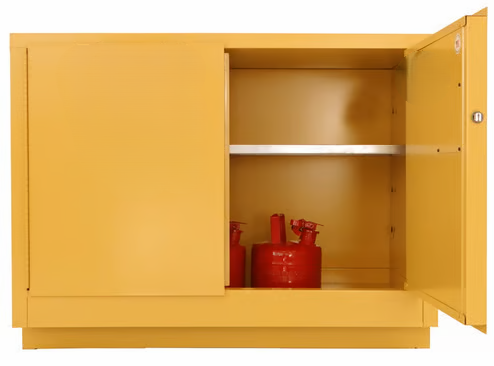

Flammable Cabinet (가연성 시약 보관함)
용도 Ethanol, Methanol, Acetone, Toluene 등 가연성 액체
국제 기준 NFPA 30, OSHA 29 CFR 1910.106, FM 인증
내화 성능 30분 / 60분 / 90분 등급 (EN 14470-1 기준)
도어 자동폐쇄(Self-closing), 이중 강철 구조
경고 표기 "FLAMMABLE – KEEP FIRE AWAY" 라벨 필수
통풍구 상·하단 2곳, 배기 시스템 연동 가능
보관 제한 최대 60갤런/캐비닛, 한 공간 3개까지 (미국 기준)
색상 노란색 (Yellow) – 국제 표준
Acid/Corrosive Cabinet (부식성 시약 보관함)
용도 HCl, HNO₃, H₂SO₄, NaOH, KOH 등 산·염기
재질 Polypropylene(PP) 또는 내부 PVC 코팅강판
방식 금속과의 반응 방지 위해 비금속 부속 사용
통풍 화학증기 방출 방지를 위한 지속적 배기 필요
내부 트레이 시약병 누출 방지를 위한 내산성 트레이 포함
도어 락 독립 잠금 장치로 외부 접근 통제
색상 파란색 (Blue) 또는 흰색 (White) – 국제적으로 통용
Poison/Toxic Cabinet (독성물질 보관함)
용도 시안화물(CN⁻), 포름알데히드, 페놀 등 유독 화학물질
기능 기밀성 우수, 강제 환기 시스템 포함 가능
구조 내부 공기 차단 구조 + 화학 증기 차단 가스켓
경고 라벨 “POISON – TOXIC” 라벨, 해골 문양 포함
통기 옵션 활성탄 필터 or 배기구 연동
색상 흑색 (Black) 또는 보라색 (Purple) – 유럽권에서는 보라색
국제 인증 및 기준
NFPA 30 (미국) 가연성 액체 저장 기준 – 구조, 도어, 경고라벨, 내화 등
OSHA 1910.106 (미국) 산업 현장 가연성 물질 관리 기준
FM Approvals 내화/화재 테스트 통과 제품 인증
EN 14470-1 (유럽) 내화 시간 등급 기준 – 30/60/90분
DIN 12925 (독일) 실험실 보관함의 내화 성능 인증
규격 및 용량 (Typical Sizes)
12 Gal (45L)
600 × 500 × 900
소형, 벤치 하부용
30 Gal (114L)
1090 × 500 × 1120
표준형
45 Gal (170L)
1090 × 500 × 1650
대형 보관용
60 Gal (227L)
1500 × 500 × 1650
대용량 저장용
맞춤형
현장 사양에 따라 조정 가능
내화 등급 선택 가능
선택 옵션 (Optional Features)
자동 도어 클로저 화재 감지 시 문이 자동으로 닫힘
화염 차단기 (Flame Arrester) 배기 시 화재 역류 방지
디지털 잠금 장치 관리자 외 출입 제한
LED 내부 조명 시약 식별성 향상
활성탄 필터 무덕트형 독성물질 보관 시
지능형 센서 온도, 가스 누출, 진동 감지
국가별 제품 특징 및 색상 기준
💊 국가
Flammable (가연성)
Corrosive (부식성 또는 산·염기성)
Toxic (독성 또는 유독성)
💊 미국
Yellow
Blue
Black
💊 유럽
Yellow
White / Blue
Purple
💊 일본
Yellow
White
Black
💊 한국
Yellow
Blue or White
Black (기준 없음, 제조사별 차이 있음)
요약 정리
정의 위험물질을 안전하게 저장하는 내화/내약품 구조의 보관함
분류 Flammable / Corrosive / Toxic (색상/내화구조 다름)
기능 방화, 자동도어, 배기, 누출방지, 접지, 잠금 등
규격 12~60갤런까지 다양, EN/NFPA/OSHA 기준 적용
설치 위치 실험대 하부, 벽면 고정, 독립형 배치 모두 가능
규격 및 용량 (Typical Sizes)
12 Gal (45L)
600 × 500 × 900
소형, 벤치 하부용
30 Gal (114L)
1090 × 500 × 1120
표준형
45 Gal (170L)
1090 × 500 × 1650
대형 보관용
60 Gal (227L)
1500 × 500 × 1650
대용량 저장용
맞춤형
현장 사양에 따라 조정 가능
내화 등급 선택 가능
선택 옵션 (Optional Features)
자동 도어 클로저 화재 감지 시 문이 자동으로 닫힘
화염 차단기 (Flame Arrester) 배기 시 화재 역류 방지
디지털 잠금 장치 관리자 외 출입 제한
LED 내부 조명 시약 식별성 향상
활성탄 필터 무덕트형 독성물질 보관 시
지능형 센서 온도, 가스 누출, 진동 감지
국제 인증별 구조 비교표 (NFPA vs EN vs FM)
💊 항목
NFPA 30 (미국)
EN 14470-1 (유럽)
FM 인증 (미국, 국제)
💊 적용 분야
가연성 액체 저장
모든 위험 시약 (Flammable 중심)
화재 안전 장비 인증
💊 내화 시간 등급
기준 없음 (구조 요구만 있음)
15, 30, 60, 90분 등급
≥10분 이상 유지 시험 기준
💊 도어 구조
Self-closing 필수
90초 이내 자동폐쇄, 가스켓 내장
Self-closing 필수, 도어 시험 포함
💊 재료
18-gauge 강판, 이중벽 + 공기층
동일 + 내열 단열층 (≥30mm)
방염 + 기계 내화성 테스트 통과
💊 통기구
상/하단 2인치 통기구 권장
배기포트 내장, 자동 폐쇄 댐퍼 필수
화염 역류 차단기 포함 기준
💊 라벨링
FLAMMABLE - KEEP FIRE AWAY 등
ISO/EN 피ictogram, 색상 구분
UL/FM 승인 스티커 필수
💊 잠금장치
Key Lock 필수, 관리자 외 제한
EN 14470 보안 요구 있음
열쇠잠금 포함 구조 테스트
💊 시험 기관
미국방화협회(NFPA)
독일 TUV, GS 등
FM Global 승인 시험소
시약별 적정 보관함 종류 리스트
💊
시약 또는 계열
보관함 분류
권장 구조/재질
💊
Ethanol, Acetone, Methanol
Flammable Cabinet
방화강철 구조, Self-closing 도어, NFPA 인증
💊
HCl, H₂SO₄, HNO₃
Corrosive Cabinet
PP or 내산성 코팅강판, 금속부품 금지
💊
NaOH, KOH
Corrosive Cabinet
내염기성 플라스틱 구조, 배기 필수
💊
Cyanide, Phenol, Formamide
Toxic Cabinet
가스 차단 구조 + 배기 포트 or 활성탄 필터
💊
Toluene, Xylene, THF
Flammable Cabinet
EN 14470-1 90분 내화 캐비닛 권장
💊
Silver Nitrate, Iodine
Light-proof Toxic Cabinet
암전 도어 + 차광필름
💊
시약 혼합물
다목적 Cabinet
구획 분리형 구조, 시약 분류표시 필요
무덕트형 vs 배기형 보관함 비교
💊
항목
무덕트형 (Ductless)
배기형 (Ducted)
💊
배기 구조
필터 후 실내로 환기
덕트 통해 외부 배출
💊
설치 비용
저렴, 설비 필요 없음
초기 배관 공사 필요
💊
필터
활성탄 / HEPA 필터 주기적 교체
필터 없음 (또는 전처리 장치)
💊
적용 용도
소량의 유기 증기, 유독 가스
고농도 가스, 가연성, 산화성 물질
💊
위험 시 대응
실내 환기만 되므로 제한적
연소 시 외부로 완전 배출 가능
💊
유지보수
필터 교체 주기 관리 필수
배기 팬 점검 및 덕트 청소 필요
💊
소음
내장 팬 소음 있음
팬 설치 위치에 따라 다름
각 분류별 체크리스트 (보관 기준)
Flammable Cabinet (가연성 시약)
✅도어 자동폐쇄(Self-closing) 기능
✅확인 환기 덕트 또는 화염 차단 장치 포함 여부
✅경고 라벨 "FLAMMABLE" 부착
✅내부 누출 방지 트레이
✅캐비닛 외부 정전기 접지 단자
✅실내 온도 40°C 이하 유지
Corrosive Cabinet (부식성 시약)
✅금속 부품 사용 여부 확인 (산과 반응 가능)
✅내부는 PP 또는 내산 코팅 구조
✅도어, 손잡이, 힌지도 비금속 또는 에폭시 도장
✅환기 시스템 연동 가능 (화학 증기 누적 방지)
✅시약병 누출 시 트레이로 흐르지 않도록 설계
✅산과 염기를 분리 보관 (예: HCl vs NaOH)
Toxic Cabinet (독성/유해 시약)
✅기밀성 도어, 실리콘 가스켓 포함
✅잠금장치로 출입자 통제 가능 여부
✅배기 포트 + 활성탄 필터 설치 여부
✅독성 증기 농도 감지 센서 (선택사항)
✅“TOXIC – DO NOT TOUCH” 라벨 부착
✅다른 시약과 절대 혼합 보관 금지
Toxic Cabinet (독성/유해 시약)
국제 인증 비교 NFPA – 구조, EN – 내화성 등급, FM – 시험 인증
배치 도면 분석장비 근처 배치 가능, 안전거리 확보 필요
시약별 보관함 시약 성질별로 Flammable / Corrosive / Toxic 구분 필수
무덕트 vs 배기형 설치 조건과 시약 종류에 따라 선택
체크리스트 보관 규정, 구조, 라벨, 환기 여부 항목별로 관리
