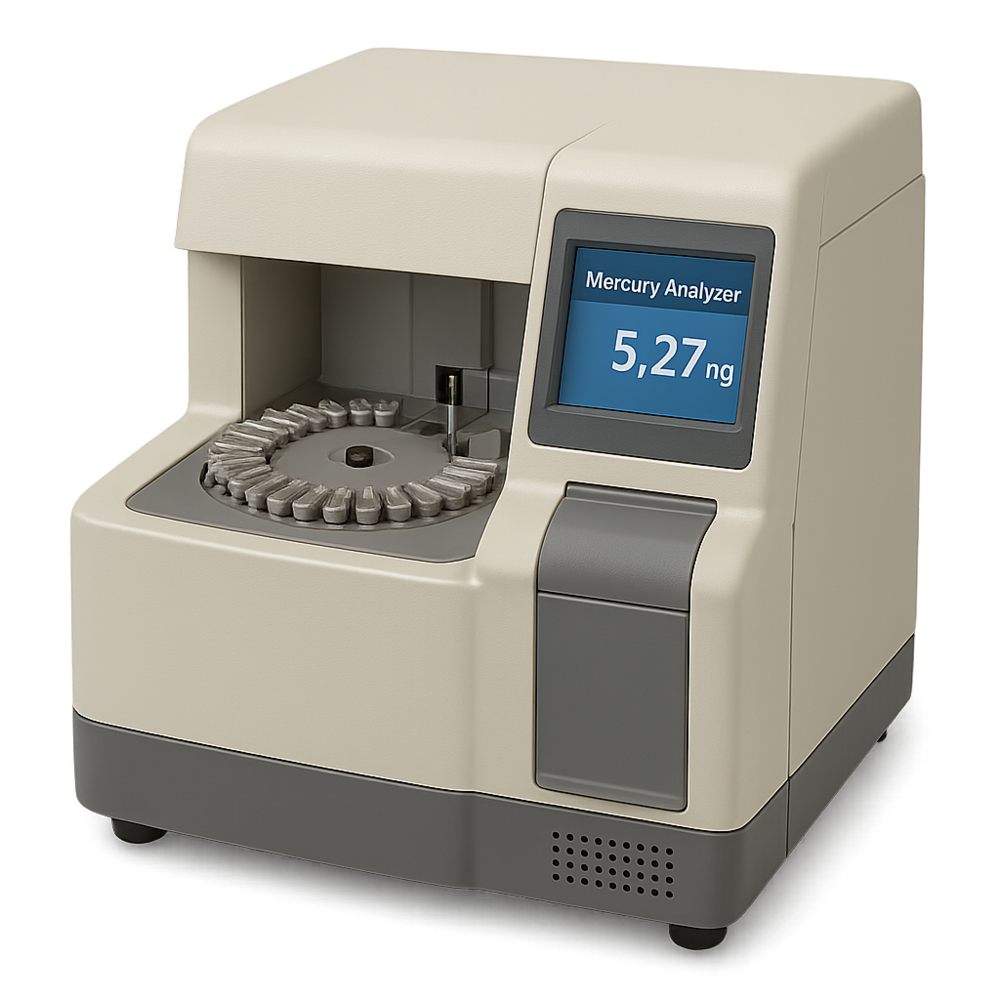

수은분석기는 시료 중의 수은(Hg) 함량을 정량적으로 측정하기 위한 장비로, 다양한 환경, 산업, 의료 분야에서 활용.

수은은 독성이 강한 중금속으로, 극미량 농도에서도 생태계와 인체에 심각한 영향을 미칠 수 있기 때문에 정확한 분석이 필수.

수은 분석기의 원리

원자흡광분광법(AAS, Atomic Absorption Spectroscopy)

수은 원자의 흡광 특성을 이용.

시료를 가열하거나 화학적으로 처리하여 기체 상태의 수은을 방출시키고, 특정 파장에서 빛의 흡수를 측정.

냉증기 원자흡광법(CV-AAS, Cold Vapor Atomic Absorption Spectroscopy)

시료 내 수은을 화학적으로 환원시켜 기체 상태로 만듦(냉증기 형태). 253.7nm에서 수은 원자가 빛을 흡수하는 특성을 이용하여 측정.

냉증기 원자형광법(CV-AFS, Cold Vapor Atomic Fluorescence Spectroscopy)

수은 원자가 특정 파장의 빛을 흡수한 후 방출하는 형광 신호를 측정.

CV-AAS보다 더 높은 감도 제공.

열기화법(Thermal Decomposition)

시료를 고온에서 분해하여 수은 증기를 방출시키고, 이 증기를 검출기로 분석.

복잡한 시료의 전처리를 줄이는 장점.

주요 구성 요소

샘플 도입부

시료의 형태(액체, 고체, 기체)에 따라 다른 샘플링 기술 사용.

예: 액체 시료의 경우 주사기 또는 펌프를 통해 주입.

화학 반응 시스템

환원제 사용: 수은 이온을 금속 수은으로 환원.

일반적인 환원제: 주석염(SnCl₂), 나트륨붕소수소화물(NaBH₄).

기체화: 기체 상태로 변환된 수은을 분석기로 전달.

광학 시스템

빛의 파장을 선택하고 검출기로 전달.

UV 램프(수은 방출선 253.7nm) 또는 레이저를 사용.

검출기

원자흡광계: 빛의 흡수량을 감지. 형광 검출기: 형광 신호를 감지.

데이터 분석 시스템

수은 농도를 계산하고, 결과를 디지털화하여 화면에 출력.

측정 과정

시료 준비

액체: 희석, 여과, 또는 환원제 처리.

고체: 분쇄 후 균일한 상태로 만듦.

기체: 특정 농도로 농축 또는 희석.

수은 기체화

화학적 환원(냉증기) 또는 열분해 과정을 통해 수은을 기체 형태로 변환.

측정

기체 수은을 분석기로 전달하고, 흡광도 또는 형광 신호 측정.

결과 해석

미리 설정된 캘리브레이션 데이터를 이용해 수은 농도 계산.

응용 분야

환경

수질(하천, 호수, 해양) 및 대기 중 수은 농도 측정.

토양, 퇴적물 내 수은 오염도 평가.

산업

석탄 연소, 폐기물 소각, 화학 공정에서 배출되는 수은 분석.

전구, 배터리 등의 제조 과정에서 수은 관리.

식품

생선 및 해산물(참치 등) 내 메틸수은 함량 분석.

식품 안전 기준 충족 여부 검사.

의료

혈액, 소변, 모발 샘플에서 수은 농도 측정.

중금속 중독 진단.

법의학

수은 중독 사고 또는 범죄 조사에서 수은 농도 확인.

장점과 단점

장점

높은 민감도: 극미량의 수은 농도도 정밀하게 분석 가능.

빠른 분석 속도: 시료 처리 후 짧은 시간 안에 결과 도출.

다양한 시료 유형: 액체, 고체, 기체 모두 분석 가능.

자동화: 최신 기기는 전자동으로 작동해 사용자 편의성 증대.

단점

전처리 필요성: 일부 기법은 시료의 복잡한 전처리가 요구됨.

비용: 고감도 장비는 초기 설치 및 유지보수 비용이 높음.

교차 오염 위험: 미량 수은 측정 시 기기 및 실험실의 오염 관리가 필수적.

국제 수은 분석 기준

환경 기준: WHO 및 EPA는 물과 공기 중 허용 수은 농도를 규정.

식품 기준: FAO/WHO Codex는 생선 내 메틸수은 농도를 0.5ppm 이하로 권고.

의료 기준: 혈중 수은 농도 5µg/L 이하를 안전 범위로 설정.

최신 기술 동향

휴대용 수은 분석기: 현장에서 바로 측정 가능한 소형 기기 개발.

IoT 및 클라우드 통합: 실시간 데이터 모니터링 및 저장.

자동화 기술: 시료 전처리부터 분석까지 자동화 시스템 강화.

최신 트렌드

✅ Direct Analysis (전처리 無 방식) 선호 증가

✅ Field-Portable 장비로 실시간 현장측정 확대

✅ AI 자동보정 알고리즘 내장

✅ 로봇 연동 및 자동화 시료 로딩 시스템

✅ 다성분 분석 통합기기 (Hg + As, Pb 등) 확대

요약

장비 목적

시료 내 수은 정량 분석 (초미량 수준까지)

측정 원리

CVAAS, CVAFS, DMA, ICP-MS

응용 분야

환경, 식품, 제약, 공업, 폐기물

최신 기능

자동화, 무전처리, 이동형, AI 연동 등

측정 대상 시료

수질

지하수, 폐수, 해수, 음용수

고체

토양, 슬러지, 식품, 금속 시료

기체

연소 배가스, 실내 공기, 작업환경

생체시료

혈액, 모발, 조직, 소변

분석 절차 (Workflow)

✅ AAS 기반 수은 분석 절차

시료 채취 및 보존 (HNO₃ 산처리 등)

환원제 첨가 (SnCl₂ 또는 NaBH₄)

기체화 → 흡수셀로 이동

수은 흡광도 측정 (253.7 nm)

농도 계산 및 보고

✅ DMA 방식 절차

고체 시료 무처리 투입

가열 분해 → 아말감 포집

재가열 후 수은 방출 및 검출

결과 자동 계산

최신 기술 동향

휴대용 수은 분석기: 현장에서 바로 측정 가능한 소형 기기 개발.

IoT 및 클라우드 통합: 실시간 데이터 모니터링 및 저장.

자동화 기술: 시료 전처리부터 분석까지 자동화 시스템 강화.

최신 트렌드

✅ Direct Analysis (전처리 無 방식) 선호 증가

✅ Field-Portable 장비로 실시간 현장측정 확대

✅ AI 자동보정 알고리즘 내장

✅ 로봇 연동 및 자동화 시료 로딩 시스템

✅ 다성분 분석 통합기기 (Hg + As, Pb 등) 확대

요약

장비 목적

시료 내 수은 정량 분석 (초미량 수준까지)

측정 원리

CVAAS, CVAFS, DMA, ICP-MS

응용 분야

환경, 식품, 제약, 공업, 폐기물

최신 기능

자동화, 무전처리, 이동형, AI 연동 등

대표 장비 구조 (Typical Instrument Architecture)

[시료 투입부] → [건조 및 열분해로] → [촉매 모듈] → [아말감 트랩] → [검출기(AAS or CVAFS)] → [출력부]

시료 주입기

액체/고체 자동 또는 수동 주입

열분해로

고온 가열 (650~850℃)로 수은 증발

아말감 트랩

금/팔라듐 등으로 Hg 포집

검출기

광학검출 (AAS, CVAFS), Mass (ICP-MS)

제어 소프트웨어

농도 계산, 캘리브레이션, 출력 관리

유지관리 및 QC

캘리브레이션

주기적

표준 수은용액 3~5점 검량선

공백(blank) 체크

매일

시약/시료 공백 비교

분해로 청소

월간

열분해잔류물 제거

소모품 교체

아말감트랩, 필터 등 주기적 교환 필요

법적 기준 및 인증

WHO

음용수 수은 기준: 0.006 mg/L

EPA (미국)

Method 245.1, 245.2 (수질용), 7473 (DMA)

EU

RoHS, REACH 기준 수은 규제

대한민국

환경부 고시 수질/토양 기준, 폐기물 공정시험법 적용

수은분석기(Mercury Analyzer) 생산 판매하는 주요 업체.

Nippon Instruments Corporation (NIC)

제품명: MA-3000

소비 전력: 약 1.5 kVA

특징: 고체, 액체, 기체 시료의 수은을 직접 열분해 방식으로 분석하며, 최대 100개의 시료를 자동 처리할 수 있는 오토샘플러를 탑재하고 있음.

PerkinElmer

제품명: SMS 100

소비 전력: 약 1.0 kVA

특징: 고체 및 액체 시료의 수은을 직접 열분해 방식으로 분석하며, 자동 시료 투입 시스템을 갖추고 있음.

Milestone

제품명: DMA-80 evo

소비 전력: 약 1.2 kVA

특징: 고체, 액체, 기체 시료의 수은을 직접 열분해 방식으로 분석하며, 최대 40개의 시료를 자동 처리할 수 있는 오토샘플러를 탑재하고 있음.

Analytik Jena

제품명: mercur DUO plus

소비 전력: 약 0.5 kVA

특징: 냉증기 원자흡광법(CV-AAS)과 냉증기 원자형광법(CV-AFS)을 결합한 시스템으로, 액체 시료의 수은을 고감도로 분석.

Teledyne Leeman Labs

제품명: Hydra II AA

소비 전력: 약 0.8 kVA

특징: 냉증기 원자흡광법(CV-AAS)을 이용하여 액체 시료의 수은을 자동으로 분석.

Lumex Instruments

제품명: RA-915M

소비 전력: 약 0.1 kVA

특징: 휴대용 수은 분석기로, 실시간으로 대기 중 수은 농도를 측정.

Hitachi High-Tech

제품명: ZA3000 Series

소비 전력: 약 1.0 kVA

특징: 원자흡광분광법(AAS)을 이용하여 액체 시료의 수은을 정밀하게 분석.

Thermo Fisher Scientific

제품명: Mercury Freedom System

소비 전력: 약 1.5 kVA

특징: 연속 배출 모니터링 시스템으로, 배출가스 중의 수은을 실시간으로 측정.
