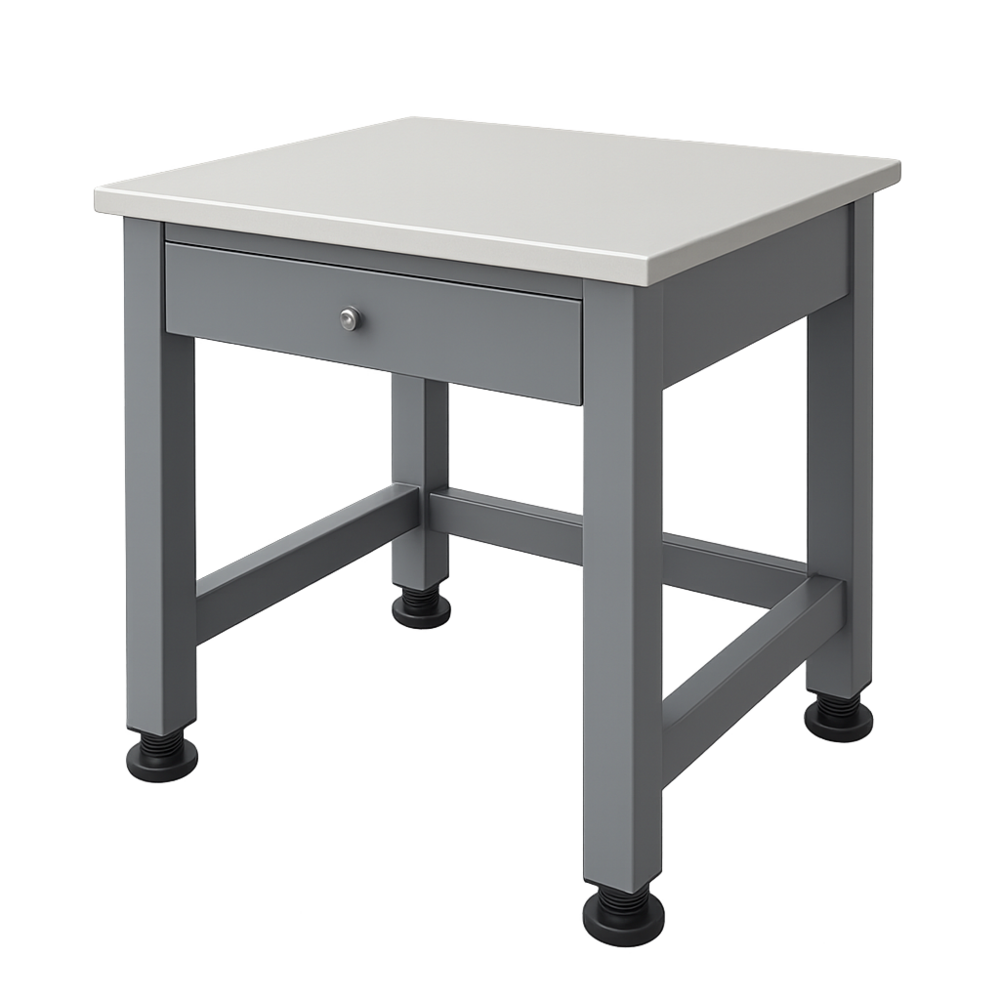

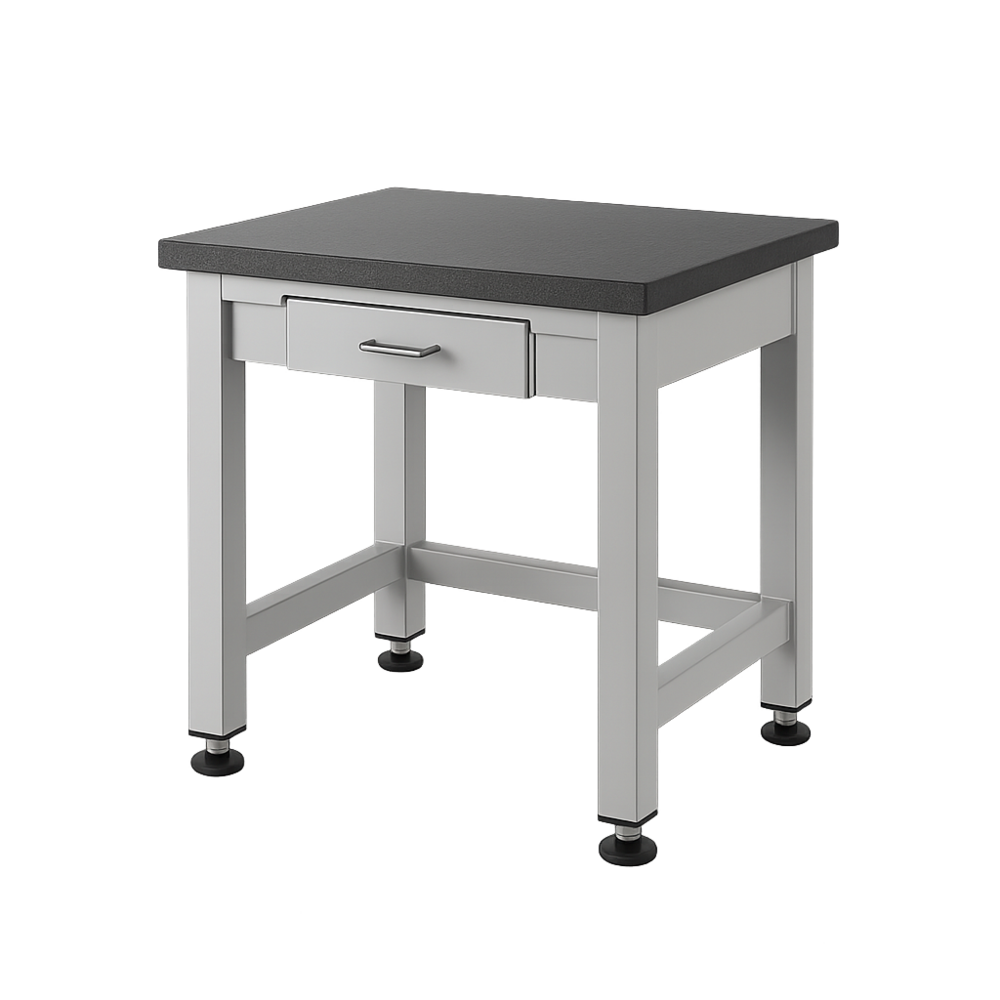

천평대(Balance Table)는 정밀 저울이나 미세 측정 장비를 사용할 때 진동과 환경 요인의 영향을 최소화하여 안정적인 측정을 가능하게 하는 실험실용 작업대.

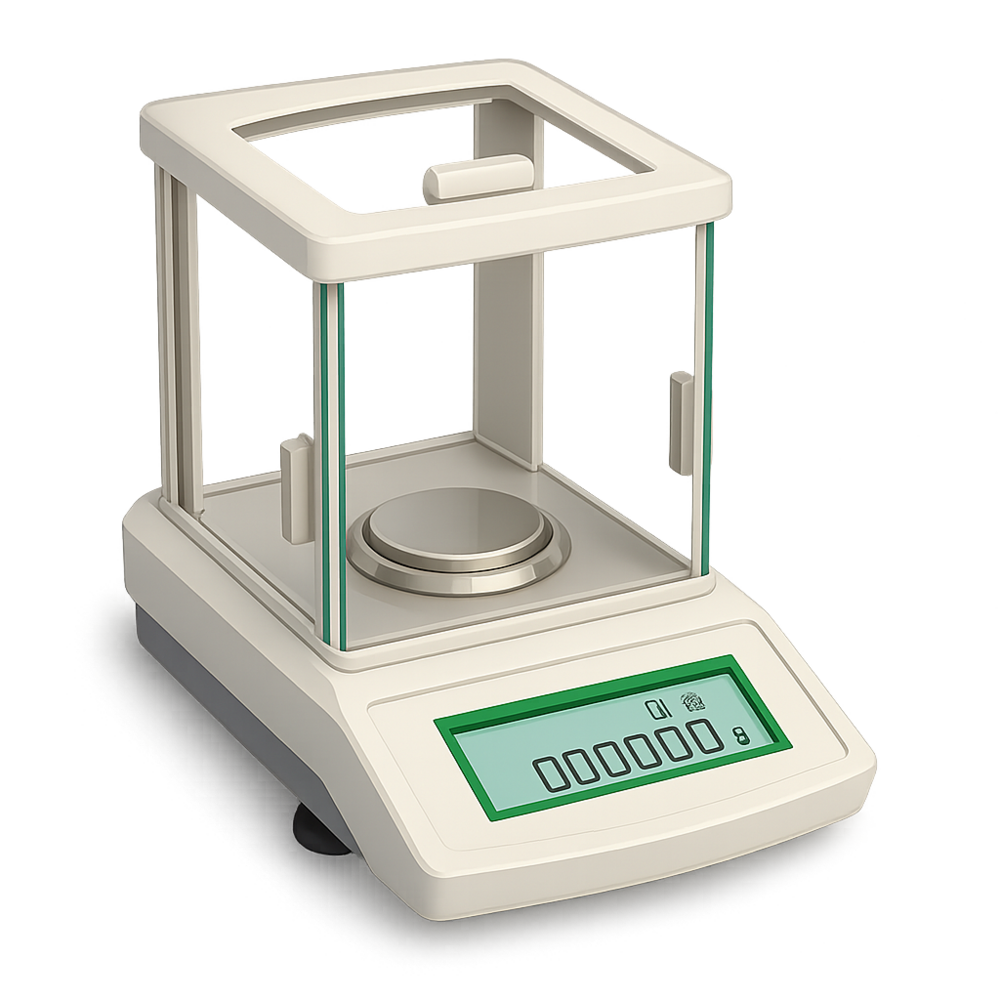

일반적으로 정밀 분석 저울(Analytical Balance)이나 초정밀 저울(Micro Balance)을 사용해야 하는 실험실 환경에서 필수적으로 설치.

천평대의 필요성

정밀 저울은 미세한 질량을 측정하기 때문에 실험실 내부의 진동(Vibration), 공기 흐름(Airflow), 온도 변화(Temperature Changes) 등의 환경 요인에 의해 측정값이 크게 변할 수 있습니다. 천평대는 이러한 영향을 최소화하여 정확한 측정(High Accuracy Measurement)을 보장 함.

평대의 주요 기능 및 역할

진동 차단 (Vibration Isolation)

실험실 내 기계 장비, 사람의 이동, 건물 구조적 요인에서 발생하는 미세 진동을 흡수하여 저울의 정확도를 유지.

일부 고급 모델은 댐퍼(Damper) 시스템을 포함하여 더욱 효과적인 진동 억제를 제공.

평형 유지 (Leveling Stability)

저울은 바닥이 기울어져 있거나 불균형하면 오차가 발생할 수 있음.

천평대는 완벽한 수평을 유지하는 구조를 갖추고 있으며, 수평을 조정할 수 있는 Leveling Feet(수평 조절 다리)가 포함.

정전기 및 공기 흐름 차단

초정밀 저울은 정전기(Static Electricity)와 공기 흐름(Air Flow)에도 영향을 받음.

일부 천평대는 반정전(ESD Protection) 재질로 제작되며, 공기 흐름이 직접 닿지 않도록 차단판(Shielding)을 장착하기도 함.

내화학성 (Chemical Resistance)

실험실 환경에서는 다양한 화학약품을 사용하기 때문에 천평대 표면은 내화학성이 우수한 재질로 제작.

일반적으로 에폭시(Epoxy), 세라믹(Ceramic), 스테인리스 스틸(Stainless Steel) 등이 사용.

천평대의 주요 특징 및 설계

천평대는 기본적으로 진동을 흡수하는 구조를 가지며, 실험실 환경에 맞춰 다양한 형태로 제작.

진동 차단 구조

중량 블록(Heavy Mass Block): 대리석, 콘크리트, 스틸 등 무거운 재질로 제작하여 진동을 흡수

고무 패드 및 댐퍼(Damping System): 테이블 다리에 진동 차단 패드를 부착해 미세한 흔들림 제거

독립형 디자인(Independent Structure): 실험실 바닥과 분리된 독립 지지 구조로 외부 진동을 최소화

재질(Material)

대리석(Marble): 매우 높은 밀도를 가지며 자연적으로 진동을 흡수하는 특성 보유 (가장 많이 사용)

콘크리트(Concrete): 무거운 질량으로 진동을 효과적으로 줄이지만 이동성이 떨어짐

스테인리스 스틸(Stainless Steel): 화학적 내성이 뛰어나고 부식 방지 기능을 가짐

강철(Heavy Steel Frame): 고강도 강철을 사용하여 강한 내구성과 진동 차단 효과 제공

크기 및 구조

표준 크기: 600mm × 600mm, 900mm × 600mm 등 (저울 크기 및 실험실 공간에 따라 맞춤 제작 가능)

독립형 또는 벽 부착형: 실험실 배치에 따라 선택 가능

하부 구조: 서랍 및 추가 장비 수납 공간 포함 가능

천평대의 주요 구성 요소

💊

구성 요소

기능 및 역할

💊

상판 (Tabletop)

저울을 올려놓는 표면으로, 진동과 충격을 최소화하는 소재(대리석, 콘크리트, 스테인리스 등)로 제작됨

💊

💊

프레임 (Frame)

천평대를 지지하는 구조물로, 강한 내구성을 갖고 흔들림을 방지하는 디자인이 적용됨

💊

💊

댐퍼 시스템 (Damping System)

일부 고급 모델은 진동을 흡수하는 댐퍼(Damper) 기능이 포함되어 있음

💊

💊

수평 조절 장치 (Leveling System)

바닥의 기울기에 따라 수평을 맞출 수 있는 나사형 조절 다리 포함

💊

💊

진동 방지 패드 (Anti-Vibration Pads)

추가적인 진동 감소를 위해 사용되며, 저울과 천평대 사이에 설치 가능

💊

천평대의 종류

일반 천평대 (Standard Balance Table)

기본적인 진동 차단 기능을 갖춘 천평대.

정밀 저울 및 일반적인 실험용 저울 사용 가능.

고정밀 천평대 (High-Precision Balance Table)

초정밀 저울(마이크로 밸런스, 반미량 저울) 전용.

대리석(Marble) 또는 콘크리트(Concrete) 상판을 사용하여 무게 중심을 낮추고 안정성을 높임.

이동형 천평대 (Mobile Balance Table)

실험실 내에서 이동이 가능하도록 바퀴(Caster Wheels)가 장착된 모델.

바퀴는 잠금 기능을 포함하여 측정 시 고정 가능.

방진 천평대 (Anti-Vibration Balance Table)

특수한 댐퍼(Damper) 및 충격 흡수 구조를 포함하여 진동을 더욱 효과적으로 차단.

높은 진동이 발생하는 환경(예: 공장, 연구소)에서 필수적.

클린룸 및 무진동 실험실용(Cleanroom & Vibration-Free Lab Balance Table)

클린룸 및 환경 시험실에서 사용하는 특수 천평대

정전기 방지, 무진동 기능을 강화하여 실험의 정확도 향상

반도체, 전자기기, 광학 산업 등에서 사용

이동형 및 맞춤형(Customized & Mobile Balance Table)

실험실 레이아웃 변경이 필요한 경우 이동형 구조로 제작 가능

고정형 테이블 대비 이동성이 있지만 진동 차단 성능은 다소 낮음

천평대 사용 시 주의사항

천평대를 올바르게 사용하면 측정 오차를 최소화할 수 있음.

설치 위치 고려

실험실의 벽면에 가까운 곳에 배치하여 외부 충격과 이동으로 인한 영향을 최소화

공조기(Air Conditioner)나 환풍기 근처를 피하여 공기 흐름에 의한 영향 방지

진동 흡수 테스트

저울을 설치하기 전에 천평대가 미세한 흔들림 없이 안정적인지 확인

필요 시 추가 댐퍼(Damping Pad) 설치

수평 조정(Leveling)

저울의 수평을 정확하게 맞추기 위해 테이블 자체의 수평을 미세 조정

일부 천평대는 조절 가능한 다리(Leveling Feet)를 포함하여 정밀 조정 가능

정기적인 유지보수

표면 청소: 대리석이나 금속 표면을 정기적으로 닦아 유지 관리

진동 패드 점검: 시간이 지나면서 마모될 수 있으므로 주기적으로 확인 후 교체

고온 및 습기 차단

실험실 환경이 너무 덥거나 습하면 천평대의 재질이 변형될 가능성이 있음

적절한 온도와 습도에서 사용 권장

천평대(Balance Table)는 정밀 저울 및 계측 장비의 정확도를 보장하기 위한 필수 실험실 장비.

정확한 측정을 위해 진동 차단, 수평 유지, 외부 간섭 방지 기능이 포함되어야 하며, 실험 환경에 맞춰 적절한 재질과 설계를 선택해야 함.

특히 분석실, 제약 연구소, 정밀 화학 연구소, 반도체 및 클린룸 환경에서 필수적으로 사용 됨.
