⚝ Liquid Chromatograph-Mass Spectrometry (LC-MS)
LC-MS는 표적 화합물(또는 분석물질)의 물리적 분리 후 질량 기반 검출을 포함하는 분석 기법.
비교적 새롭지만 감도, 선택성 및 정확성으로 인해 약물 대사 산물, 살충제 및 식품 불순물에서 천연물 추출물에 이르기까지 다양한 분석물의 마이크로그램 또는 나노그램 양을 검출하기 위해 선택되는 기술.

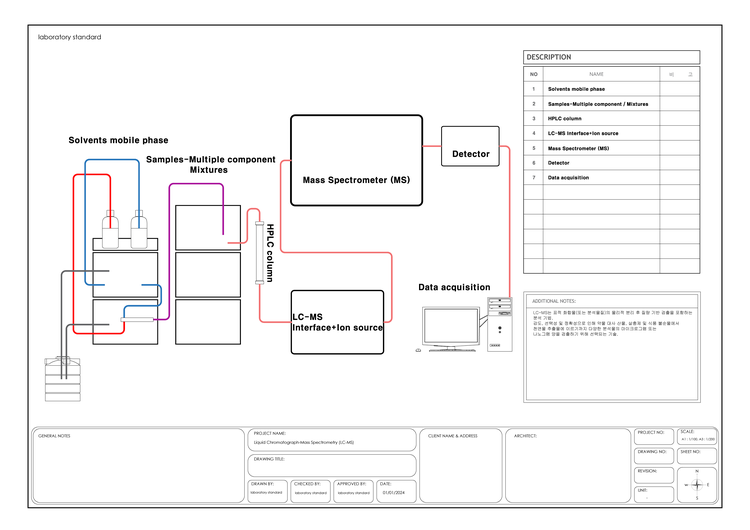

LC-MS는 액체 크로마토그래피(Liquid Chromatography, LC)와 질량 분석기(Mass Spectrometry, MS)를 결합한 분석 장비로, 복합적인 화합물의 분리, 식별 및 정량 분석에 사용.
각 파트는 독립적으로 중요한 기능을 수행하며, 상호작용을 통해 고도로 정밀한 분석 결과를 제공.
LC-MS is an analytical technique that involves the physical separation of target compounds (or analytes) followed by mass-based detection.
Although relatively new, it is a preferred technology for detecting microgram or nanogram quantities of various analytes, ranging from drug metabolites, pesticides, and food impurities to natural product extracts, due to its sensitivity, selectivity, and accuracy.
LC-MS combines Liquid Chromatography (LC) and Mass Spectrometry (MS) into a single analytical instrument, used for the separation, identification, and quantification of complex compounds.
Each component performs independently crucial functions, and their interaction delivers highly precise analytical results.
액체 크로마토그래피 시스템 (Liquid Chromatography System)
펌프 (Pump)
펌프는 고압의 이동상을 컬럼으로 주입하여 시료를 분리.
일정한 유속과 압력을 유지해야 정확한 결과를 얻을 수 있음.
The pump delivers high-pressure mobile phase into the column for separating compounds. Maintaining constant flow rate and pressure is essential for accurate results.
역상 크로마토그래피(Reversed-Phase Chromatography): 주로 사용되는 방식으로, 비극성 컬럼과 극성 이동상을 사용하여 화합물을 분리.
Reversed-Phase Chromatography: Commonly used method with a non-polar column and polar mobile phase.
정상 크로마토그래피(Normal-Phase Chromatography): 극성 컬럼과 비극성 이동상을 사용하여 화합물을 분리.
Normal-Phase Chromatography: Uses a polar column and non-polar mobile phase to separate compounds.
시료 주입기 (Injector)
시료 주입기는 분석할 샘플을 이동상으로 전달.
주로 자동 샘플러(Autosampler)를 사용하여 반복성과 정확성을 높힘.
The injector introduces the sample into the mobile phase for analysis. Autosamplers are commonly used to improve repeatability and accuracy.
컬럼 (Column)
컬럼은 크로마토그래피 시스템의 핵심 부분으로, 화합물을 물리적 및 화학적 특성에 따라 분리.
The column is the core of the chromatography system, separating compounds based on their physical and chemical properties.
충전물(Stationary Phase): 화학적 특성이 다른 물질들을 분리하는 역할.
Stationary Phase: Responsible for separating substances with different chemical characteristics.
온도 조절(Temperature Control): 컬럼 오븐에서 온도를 조절하여 분리 효율을 향상.
Temperature Control: Enhances separation efficiency using a column oven.
검출기 (Detector - LC Part)
LC의 검출기는 주로 UV, PDA(Photodiode Array) 또는 형광 검출기를 사용하여 분리된 화합물을 감지.
Detectors in LC, such as UV, PDA (Photodiode Array), or fluorescence detectors, detect the separated compounds.
질량 분석기 시스템 (Mass Spectrometry System)
이온화 장치 (Ionization Source)
이온화 장치는 액체 상태의 샘플을 이온으로 변환하여 MS 분석이 가능하게 함.
The ionization source converts liquid-phase samples into ions for MS analysis.
전기분무 이온화(ESI, Electrospray Ionization): 고전압을 사용해 샘플을 미세한 이온으로 분무.
Electrospray Ionization (ESI): Uses high voltage to spray samples into fine ions.
화학 이온화(CI, Chemical Ionization): 이동상과 샘플 간의 화학 반응으로 이온 생성.
Chemical Ionization (CI): Produces ions through chemical reactions between the mobile phase and the sample.
질량 분석기 (Mass Analyzer)
질량 분석기는 생성된 이온을 질량 대 전하비(m/z)에 따라 분리.
The mass analyzer separates ions based on their mass-to-charge ratio (m/z).
사중극자(QqQ, Quadrupole): 이온을 특정 m/z 값으로 필터링.
Quadrupole (QqQ): Filters ions for specific m/z values.
시간 비행형(ToF, Time-of-Flight): 이온의 비행 시간을 측정하여 질량 확인.
Time-of-Flight (ToF): Measures ion flight times to identify masses.
이중 사중극자 (Triple Quadrupole): 다단계 분석(MRM)을 통해 높은 선택성과 감도 제공.
Triple Quadrupole (QqQ): Provides high selectivity and sensitivity through multi-stage analysis (MRM).
검출기 (Detector - MS Part)
MS 검출기는 이온 신호를 감지하고 이를 전기적 신호로 변환 함.
The MS detector detects ion signals and converts them into electrical signals.
전자증배관(EM, Electron Multiplier): Electron Multiplier (EM): Maximizes sensitivity.
포토다이오드(Photodiode): 더 넓은 질량 범위 감지.
Photodiode: Detects a broader mass range.
LC-MS는 액체 크로마토그래피와 질량 분석기의 장점을 결합하여 고도로 민감하고 정밀한 화합물 분석을 수행합니다.
각 구성 요소는 시료의 분리, 이온화, 질량 분석 및 데이터 해석에 중요한 역할을 합니다.
LC-MS combines the strengths of liquid chromatography and mass spectrometry to perform highly sensitive and precise compound analysis.
Each component plays a crucial role in sample separation, ionization, mass analysis, and data interpretation.
LC–MS/MS의 장점 (Advantages of LC–MS/MS)
높은 감도 (Higher Sensitivity)
분리된 이온의 미세 조정은 시료에 존재하는 공용출 화합물(co-eluting compounds)의 간섭을 줄임.
이를 통해 지루한 HPLC 분리를 수행하는 데 소요되는 시간과 노력을 감소시킴.
신호 대 잡음비(S/N)가 높아져 낮은 농도에서도 정량 분석이 가능.
The fine-tuning of separated ions reduces interference from co-eluting compounds present in the sample.
This reduces the time and effort required for tedious HPLC separations.
A higher signal-to-noise ratio (S/N) allows for quantification at lower levels.
매트릭스 클린업 감소 (Reduced Matrix Cleanup)
LC–MS/MS를 사용하면 복잡한 매트릭스에서도 특정 분석물질을 분석할 수 있으므로, 광범위한 매트릭스 클린업이 필요하지 않음.
The ability to analyze specific analytes in complex matrices using LC–MS/MS reduces the need for extensive matrix cleanup.
유도체화의 필요 없음 (Elimination of Derivatization)
유도체화가 필수적이지 않으므로 다음과 같은 이점이 있음.
값비싼 유도체화 시약 비용 절감.
시료 처리 속도 증가로 분석 처리량 향상.
강한 시약이 시스템에 도입되지 않으므로 유지보수 부담 감소.
Since derivatization is not mandatory, the cost of expensive derivatization reagents is saved. This also saves time, increases sample throughput, and reduces system maintenance as strong reagents are not introduced.
향상된 선택성 (Enhanced Selectivity)
삼중 사중극자(triple quadrupole)의 개선된 분리 능력은 선택성을 크게 향상시킴.
LC–MS/MS의 다중 반응 모니터링(MRM)은 단일 사중극자 LC–MS의 단일 이온 모니터링(SIM)에 비해 몇 배 더 높은 선택성을 제공.
Improved separation capabilities in triple quadrupole separation lead to higher selectivity.
Multiple reaction monitoring (MRM) using LC–MS/MS provides several-fold greater selectivity compared to single ion monitoring (SIM) with single quadrupole LC–MS.
넓은 선형 범위 (Wide Linear Range)
넓은 선형 범위는 정량 추정에 매우 유리.
일반적으로 삼중 사중극자는 전기분무 이온화(ESI)를 사용하는 MRM 모드에서 단일 사중극자 기기보다 3-4배 더 넓은 선형 범위를 제공.
이는 단일 사중극자에서 달성한 결과에 비해 더 높은 정확도와 재현성을 제공.
A wide linear range is desirable for quantitative estimation.
Triple quadrupole instruments using electrospray ionization (ESI) in MRM mode typically offer a linear range 3-4 times greater.
This adds to the higher accuracy and reproducibility of results compared to single quadrupole instruments.
폭넓은 극성 범위에서의 적용성 (Broad Applicability Across Polarities)
LC–MS/MS는 고비용 장비이지만, 뛰어난 성능과 다양한 이온화 기술의 선택 가능성으로 인해 다양한 극성을 가진 저휘발성, 열적으로 불안정한 화합물을 분석할 수 있음.
주요 응용 분야: 제약, 식품 및 향료, 화장품, 스포츠 의학, 폭발물 등.
While LC–MS/MS is a high-cost technology, its superior performance characteristics and the availability of multiple ionization techniques enable the analysis of low-volatility, thermally unstable compounds with diverse polarities.
Applications span pharmaceuticals, food and flavor, cosmetics, sports medicine, explosives, and more.
유망한 응용 분야 (Promising Applications)
LC–MS/MS는 다음과 같은 연구 및 분석 분야에서 특히 유망 함.
생물분석 연구
치료 약물 모니터링
임상 모니터링
법의독성학
단백질체학
LC–MS/MS is particularly promising in areas such as
Bioanalytical research
Therapeutic drug monitoring
Clinical monitoring
Forensic toxicology
Proteomics
🌍 Liquid Chromatograph-Mass Spectrometry (LC-MS)를 생산 판매하는 주요 업체.
Agilent Technologies
제품명: 6400/6500 시리즈 (예: G6495D LC/TQ)
소비 전력: MS 본체 최대 1000 VA @ 200–240 V; 오일 펌프(MS120) 최대 2800 VA 또는 드라이 펌프(nXL200iE) 2040 VA; 200–240 V 50/60 Hz, 전용 콘센트 2구 권장.
특징:
고감도 트리플쿼드(질량 범위/감도 업그레이드), 질소 유량 요건 및 배기 분리(스프레이 챔버/펌프) 명확, THD≤3% 등 전원 품질 요구 명시.
Waters
제품명: Xevo TQ-S (TQ-S / TQ-S micro)
소비 전력: TQ-S micro) 200–240 V 50/60 Hz, 최대 2 kW; 전형 750–1600 W(응용에 따라), 백킹펌프 500–900 W급(모델별). UPS 구성 예시와 소켓 수 권고 포함.
특징:
루틴 정량에 최적화된 트리플쿼드, MassLynx 생태계, 설치 문서에 열부하/배기/가스 연결 요건을 상세 제시.
Shimadzu
제품명: LCMS-8060NX
소비 전력: MS 유닛 230 V 15 A(단상), 로터리 펌프 200–240 V 12 A (사양서 표기). 가스 요구/치수·중량·환경 범위 명시.
특징:
초고감도·고속 스캔의 트리플쿼드, 견고성 개선(UX·오토튜닝/안정성), 설치 브로슈어/스펙시트 제공.
Thermo Fisher Scientific
제품명: Orbitrap Exploris 120/240/480/MX
소비 전력: MS 본체 800 VA(≈750 W) @ 208–240 V, 10 A; 포어펌프 1.5 kW 별도; 시스템 발열 2.35 kW(모델별). 전원 품질·아웃렛 배치·전형적 소비전력 표 제공.
특징:
고해상 Orbitrap 플랫폼, 하이브리드 구성이며 설치 가이드에 라인파워/가스/배기 요구가 체계적으로 정리.
