실험실 설계의 주요 요소

실험실의 용도에 따른 구역 분리

실험실 설계는 연구 목적에 따라 다릅니다. 예를 들어, 화학 실험실과 생물학 실험실의 요구 사항은 다르며, 각각의 실험실 유형에 맞춘 구역 분리가 필요.

화학 실험실: 위험 화학물질을 다루므로, 화재 및 폭발 위험을 고려하여 별도의 환기 및 후드 시스템이 필요.

생물학 실험실: 생물학적 위험 물질을 다루는 구역은 바이오 세이프티 레벨(BSL)에 따라 설계되어야 하며, 멸균 구역과 오염 구역을 분리.

물리학/전자 실험실: 전기적 위험이나 고전압 장비가 사용되는 실험실은 전기 안전 규정을 충족해야 하며, 전자파 차폐 설계가 필요 함.

실험실의 동선 최적화

작업자의 동선: 실험실 내 작업자의 이동 경로를 고려하여 장비를 배치하고, 실험 절차를 방해하지 않도록 동선을 설계.

물리적 거리가 최소화되도록 주요 장비와 작업 공간을 배치.

재료 및 시약의 이동: 시약과 실험 재료가 안전하게 이동될 수 있도록 별도의 이동 경로와 저장 공간을 확보.

실험실 장비 배치

실험실의 주요 장비는 연구의 효율성과 안전을 높이기 위해 신중하게 배치.

실험대: 실험대는 실험실의 중심에 배치되며, 실험 활동을 지원할 수 있는 적절한 작업 공간을 제공.

저장 공간: 화학 물질, 시약, 샘플을 보관할 안전한 공간을 확보.

위험물질은 규정에 맞는 저장소에 보관.

장비실: 큰 장비(원심분리기, 오븐, 실험 기기 등)를 위한 전용 장비실을 마련하여 연구자가 접근하기 쉽도록 해야 함.

환기 및 공조 시스템 설계

실험실에서는 적절한 환기와 공조 시스템이 필수.

위험한 화학 물질, 생물학적 위험 물질이 안전하게 배출되고, 신선한 공기가 실험실에 유입되도록 해야 함.

배기 후드: 유해 화학물질을 다룰 때 필요한 장비로, 실험대 위에 배치해 증기나 가스를 배출할 수 있도록 함.

음압/양압 제어: 오염물질이 실험실 밖으로 새어 나가지 않도록 음압을 유지하거나, 청정 구역에서는 양압을 유지하여 외부 오염이 들어오지 않도록 함.

안전 설비 배치

비상 샤워 및 아이샤워: 화학물질이 피부나 눈에 튀었을 때 즉시 사용할 수 있는 위치에 배치.

소화기 및 화재 경보 시스템: 화재가 발생했을 때 신속하게 대처할 수 있도록 소화기와 화재 경보 시스템을 설치해야 함.

응급처치 키트 및 비상 대피로: 실험실 사고 시 사용할 수 있는 응급처치 키트와 대피 경로를 확보해야 함.

전력 및 데이터 시스템 설계

실험실에서 사용하는 장비는 대부분 전력을 많이 소모하므로, 전기 시스템의 설계는 매우 중요.

전기 배선 설계: 장비의 전력 요구 사항에 맞는 전기 배선을 설계하고, 과부하 방지 장치를 포함.

데이터 연결: 현대 실험실에서는 실험 데이터 수집 및 분석을 위한 네트워크 연결이 필수.

각 실험대나 장비에 적절한 데이터 포트와 전기 콘센트를 설치.

폐기물 관리 시스템

화학물질 폐기: 위험한 화학물질은 별도의 폐기 시스템을 통해 안전하게 처리해야 함.

실험실 설계 시 화학물질 폐기 구역과 저장 공간을 확보.

생물학적 폐기물 관리: 생물학적 오염 물질은 멸균된 상태로 폐기되어야 하므로, 별도의 멸균 및 폐기 시스템이 필요.

실험실 설계 과정

요구 사항 분석

실험실 설계는 사용자의 요구를 철저히 반영해야 합니다. 이를 위해 다음 사항을 분석.

실험실의 용도(화학, 생물학, 물리학, 전자 등)

실험 과정에서 다루는 물질 및 위험 요소

실험 장비의 크기와 전력 요구 사항

실험실 안전 규정 준수 여부

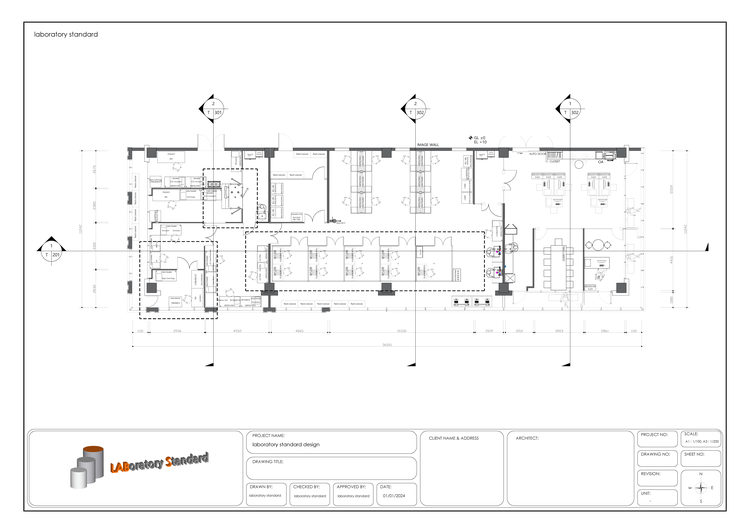

설계 도면 작성

초기 설계: 요구 사항 분석을 바탕으로 실험실의 초기 설계 도면을 작성.

이 과정에서 실험대 배치, 장비 배치, 환기 시스템, 전력 및 데이터 연결 등을 포함.

세부 설계: 각 구역의 구체적인 크기와 위치를 설정하고, 장비 및 안전 설비의 배치를 확정.

설계 검토 및 피드백

설계 도면이 완성되면 사용자와 협력하여 설계를 검토하고 피드백을 반영.

안전 규정 준수 여부를 확인하고, 필요한 개선 사항을 반영하여 최종 도면을 확정.

건설 및 설치

설계가 완료되면, 건설 및 장비 설치를 시작 함.

전기, 배기, 환기 시스템 등의 기술적 요구 사항을 포함하여 실험실 구조물을 완성.

시운전 및 테스트

실험실이 완공된 후, 설치된 시스템이 적절하게 작동하는지 테스트 함.

환기, 전력, 안전 설비, 데이터 연결 등의 시스템을 테스트하고, 필요에 따라 조정 함.

실험실 설계 시 고려해야 할 법규 및 표준

ISO 15189: 임상 실험실 품질 및 능력에 대한 국제 표준

OSHA(Occupational Safety and Health Administration): 실험실 내 안전과 건강을 위한 규정

NFPA 45: 실험실 화재 안전 기준

BSL(Biological Safety Levels): 생물학적 위험 물질을 다루는 실험실의 안전 표준

실험실 레이아웃 및 설계는 연구 환경의 효율성과 안전성을 보장하는 데 중요한 역할을 함.

실험실이 다루는 연구의 목적, 장비, 물질에 맞게 설계된 실험실은 작업자의 안전을 보장하고, 연구의 생산성을 극대화할 수 있음.

작업 흐름 및 동선 최적화

작업 흐름 분석

실험실 설계의 기본은 작업 흐름을 분석하는 것임.

연구원들이 실험을 수행할 때 어떤 순서로 작업을 진행하는지, 어떤 장비를 사용하는지 파악해야 함.

이를 통해 연구원이 필요한 장비와 도구를 가장 효율적인 위치에 배치할 수 있음.

동선 최적화

작업 동선을 최소화하여 연구원들이 효율적으로 이동하고 작업할 수 있도록 설계해야 함.

필요한 장비나 작업 구역이 가까이 배치되도록 하고, 불필요한 이동을 최소화 함.

작업대 배치

실험대와 작업대를 작업 흐름에 맞게 배치해야 하며, 연구원들이 실험 중 쉽게 접근하고 협업할 수 있는 환경을 제공 함.

장비 배치 및 전력 요구 사항

장비 배치 계획

실험실 내에서 사용될 주요 장비의 배치는 효율적인 작업과 실험 흐름에 큰 영향을 미침.

장비는 사용 빈도, 필요 전력, 배기 및 냉각 시스템 요구 사항 등을 고려하여 배치해야 함.

전력 공급 설계

실험 장비의 전력 요구 사항에 맞춰 전기 배선을 설계하고, 전력 공급 시스템이 각 장비에 안정적으로 공급될 수 있도록 계획.

고전력 장비의 경우 별도의 전력 라인이 필요할 수 있음.

환기 및 냉각 설비

발열이나 배기가스를 발생시키는 장비는 적절한 환기 시스템과 냉각 시스템이 필요하며. 특히, 화학 실험실에서는 배기 후드나 공기 청정 시스템이 필수적 임.

안전 설계 및 법적 규제 준수

안전 설비

실험실의 안전을 위해 화학물질 취급 구역, 고온 장비 사용 구역, 생물안전 구역 등에는 필수 안전 장비를 설치해야 함.

소화기, 비상 샤워 장치, 안전 세척 장비 등이 대표적인 안전 설비 임.

배기 시스템

화학물질을 취급하거나 유해 가스를 사용하는 경우, 효율적인 배기 시스템을 통해 유해물질을 제거할 수 있어야 함.

배기 후드는 위험 물질을 다루는 구역 근처에 필수적으로 설치해야 하며, 배기구는 실험실 외부로 안전하게 연결되어야 함.

규제 준수

실험실이 위치한 국가 또는 지역의 법적 규제를 철저히 준수해야 함.

화학물질관리법, 산업안전보건법, 대기환경보전법 등 실험실에서 사용하는 물질이나 장비에 대한 법적 규제를 반영한 설계가 필요.

작업자의 편의 및 인체공학적 설계

인체공학적 설계

실험실 설계 시 작업자의 건강과 편의성을 고려.

작업대 높이 조절, 편안한 의자, 손쉬운 장비 접근 등이 포함된 인체공학적 설계는 작업자의 피로도를 줄이고 작업 효율성을 높이는 데 도움이 됨.

조명 설계

실험실 내 적절한 조명 설계는 작업 환경을 개선하는 중요한 요소.

자연 채광을 최대한 활용하면서도, 연구에 필요한 경우 특수 조명(예: UV조명, 적외선 조명 등)을 배치할 수 있어야 함.

에너지 효율 및 친환경 설계

에너지 절약 설계

실험실은 많은 장비를 사용하는 만큼 에너지 효율성을 고려한 설계가 필요.

고효율 조명, 에너지 절감형 장비, 자동화된 에너지 관리 시스템 등을 도입하여 에너지 소비를 줄일 수 있음.

자원 관리

실험실에서 사용하는 물, 전기, 가스 등의 자원을 효율적으로 관리할 수 있는 시스템을 마련해야 하며, 자원 낭비를 최소화할 수 있는 설계가 중요.

자원 재활용이나 재사용 가능한 장비 도입도 고려해야 함.

미래 확장성 및 유연성

확장 가능성

실험실 설계는 향후 확장이 가능한 구조로 설계.

연구 범위가 확장되거나 새로운 장비가 추가될 수 있기 때문에, 가변형 벽체나 모듈형 설계를 통해 필요에 따라 공간을 쉽게 재배치할 수 있도록 설계.

유연한 배치 구조

연구 목적이나 기술의 변화에 따라 실험실 구성이 변할 수 있으므로 유연한 구조를 고려.

모듈형 실험대, 이동식 가구, 가변형 장비 배치 등을 통해 공간을 재구성할 수 있어야 함.

협업 및 소통을 위한 공간

협업 공간

현대 실험실은 협업과 커뮤니케이션이 중요한 요소.

연구원들이 자유롭게 의사소통하고 아이디어를 교환할 수 있는 개방형 작업 공간이나 토론 공간이 필요.

공유 공간 설계

장비와 자원을 공유할 수 있는 공유 공간을 마련하여 연구자 간의 협업을 촉진할 수 있음.

예를 들어, 특정 고가 장비나 특수 분석 장비는 여러 연구자가 함께 사용할 수 있는 공용 장비실로 배치할 수 있음.

기술 통합 및 자동화 시스템

디지털 통합

미래의 실험실은 디지털 기술과 자동화 시스템이 중요한 요소.

실험실 내 데이터 수집과 관리 시스템을 통합하고, IoT 기술을 활용하여 원격 관리와 실시간 모니터링이 가능하도록 설계.

자동화 장비

도입 자동화된 실험 장비와 로봇 시스템을 도입하여 실험을 효율적으로 수행할 수 있도록 설계.

자동 샘플링, 자동 피펫팅, 데이터 처리 자동화 등을 통해 연구 효율성을 높일 수 있음.

실험실의 배치와 레이아웃은 과학 연구를 최대한 원활하게 하고 연구자를 최대한 편안한 공간이어야 함.

최적의 실험실 설계는 추가 인력을 추가하지 않고도 생산성을 높이고 오류를 최소화하는 동시에 이를 수행할 수 있어야 함.

설계의 아주 작은 오류조차도 지연, 실수 및 사고의 증가, 실험 손상으로 이어질 수 있으므로 과학 실험실의 배치는 최고 수준의 표준을 준수하는 것이 필수.

실험실 레이아웃 및 설계 단계

목적 및 요구 사항 정의

실험실의 연구 목적과 필요한 장비, 안전 요구 사항 등을 정의.

현재 상태 분석

기존 실험실의 구조와 장비 배치 상태를 분석하고, 개선점 및 확장 가능성을 파악.

공간 계획 수립

실험실의 공간 활용 계획을 수립하고, 구역별로 사용 목적을 정의.

작업 흐름을 고려해 동선 최적화 계획을 세움.

장비 및 기술 요구 사항 정의

필요한 장비 목록을 작성하고, 각 장비의 배치 계획을 수립.

전력, 환기, 배관 시스템 등 기술적 요구 사항을 설계에 반영.

세부 설계 진행

안전 설비, 배기 시스템, 전력 공급 시스템 등을 포함한 세부 설계를 진행.

시공 및 설치

설계된 계획에 따라 실험실을 시공하고, 장비 설치 및 설비 구축을 진행.

점검 및 검증

실험실이 효율적으로 작동하는지, 안전 기준을 충족하는지 검증하고, 필요한 수정 작업을 진행.

- 실험실을 설계할 때 고려해야 할 사항

사전 계획 수립

광범위한 사전 계획은 실험실 설계에 매우 중요.

연구실을 연구에 필요한 것에 맞게 조정할 수 있고 불필요한 요소를 빠르게 식별할 수 있기 때문에 해당 영역을 직접 사용할 사람들과의 작업이 필수.

연구자들과의 많은 미팅을 통해 설계자는 독특하고 흔하지 않은 과학 연구에 특히 유용한 정보를 얻을 수 있음.

레이아웃 및 접근성

실험실 설계를 계획할 때 실험실의 위치와 레이아웃도 고려.

다층 건물인 경우 올바른 수직 운송이 필요.

연구자들이 유틸리티 시스템, 폐기물 처리 및 올바른 기기와 같은 것들에 편리하게 접근유무 파악.

실험실 설계 레이아웃에 영향을 미치는 요소에는 유지 관리 용이성, 장비 접근성, HVAC 요구 사항 및 인체 공학과 같은 요소가 포함됨.

작성, 관리 작업 및 샘플 준비에 사용되는 벤치는 접근성과 작업 흐름을 개선하기 위해 주변 벽 주위에 배치해야 함.

기기의 인체공학적 사용을 고려하기 위해 벤치의 높이와 깊이를 고려.

실험실의 유연성도 고려.

모든 것이 제자리에 있으면 변경하는 시간 소요.

처음부터 실험실에 유연성을 구축하면 이러한 문제를 줄일 수 있음.

연구원의 적응

연구 방법과 관행은 시간이 지남에 따라 바뀝.

유연성과 적응성은 실험실이 연구자가 현재는 반드시 필요로 하지 않을 수도 있지만 미래에 직면할 수 있는 문제에 대비할 수 있음을 의미함.

이러한 미래의 영향이 없더라도 두 명 이상의 연구원이 서로 다른 작업을 수행하거나 편안한 작업에 대한 요구 사항이 다를 수 있기 때문에 유연한 환경이 중요.

실험실이 유연성을 유지하려면 공간 구축을 쉽게 재구성할 수 있어야 함.

외부 작업자를 투입할 필요 없이 새로운 프로젝트의 목표에 맞게 재배치할 수 있는 작업대와 장비 스테이션이 필요.

연구자의 신체적 부담을 줄이는 배치와 충분한 자연 채광은 매우 긍정적인 방식으로 연구자의 성과를 향상시킴.

안전은 필수

잘 설계된 실험실은 연구원들이 응급 상황 및 사고에 대해 과도하게 경계하는 대신 자신의 작업에 집중할 수 있음.

실험실을 설계할 때 안전 기능을 갖추는 것이 매우 중요.

생물 안전 캐비닛, 화재 방지 및 감지 시스템, 비상 샤워/눈 세척 스테이션, 잘 표시된 출구는 쉽게 접근할 수 있어야 함.

올바른 조치가 취해졌다는 사실을 알게 되면 연구원은 필요한 작업을 최선을 다해 수행할 수 있음.

연구자의 활동에 맞는 올바른 환기 시스템도 마련되어 있어야 함.온도 제어는 사용자를 편안하게 유지하고 생산성을 높일 수 있음.

(◔‸◔ ) 설계시 주의사항?

실험실을 설계할 때 과도하게 배치하지 않아야 함.

실험실 레이아웃은 상식적인 지침을 기반으로 설계.

컴퓨터및 장비와 같은 작업 표면에는 조정 가능, 적절한 조명 및 장비 레이아웃과 같은 인체공학적 기능이 있어야 함.

벤치 공간에는 고정된 기구 및 장비 근처에 의자를 수용할 수 있는 필요한 무릎 공간이 있어야 하며 오랜 연구시간이 필요한 곳에 필수.

연구자 생산성을 가장 잘 향상시킬 수 있도록 장비의 위치를 고려.

특정 장비를 오가는 이동 시간을 최소화하기 위해 특정 작업을 서로 인접하게 배치.

실험실 레이아웃 및 설계는 연구의 효율성, 안전성, 미래 확장성을 고려한 종합적인 계획이 필요.

작업 흐름 분석, 안전 설비 배치, 장비 배치 최적화와 더불어 법적 규제 준수 및 기술 통합을 통해 연구원들이 최적의 환경에서 실험을 수행할 수 있도록 설계해야 함.
