실험실 냉각기(Chiller)와 순환 냉각 시스템(Recirculating Chiller)은 실험실, 연구실 및 산업 환경에서 온도를 제어하고 열을 효율적으로 관리하기 위해 사용되는 장비.

이러한 시스템은 특정 실험 장비나 공정을 일정한 온도에서 유지하기 위해 필수적인 역할을 함.

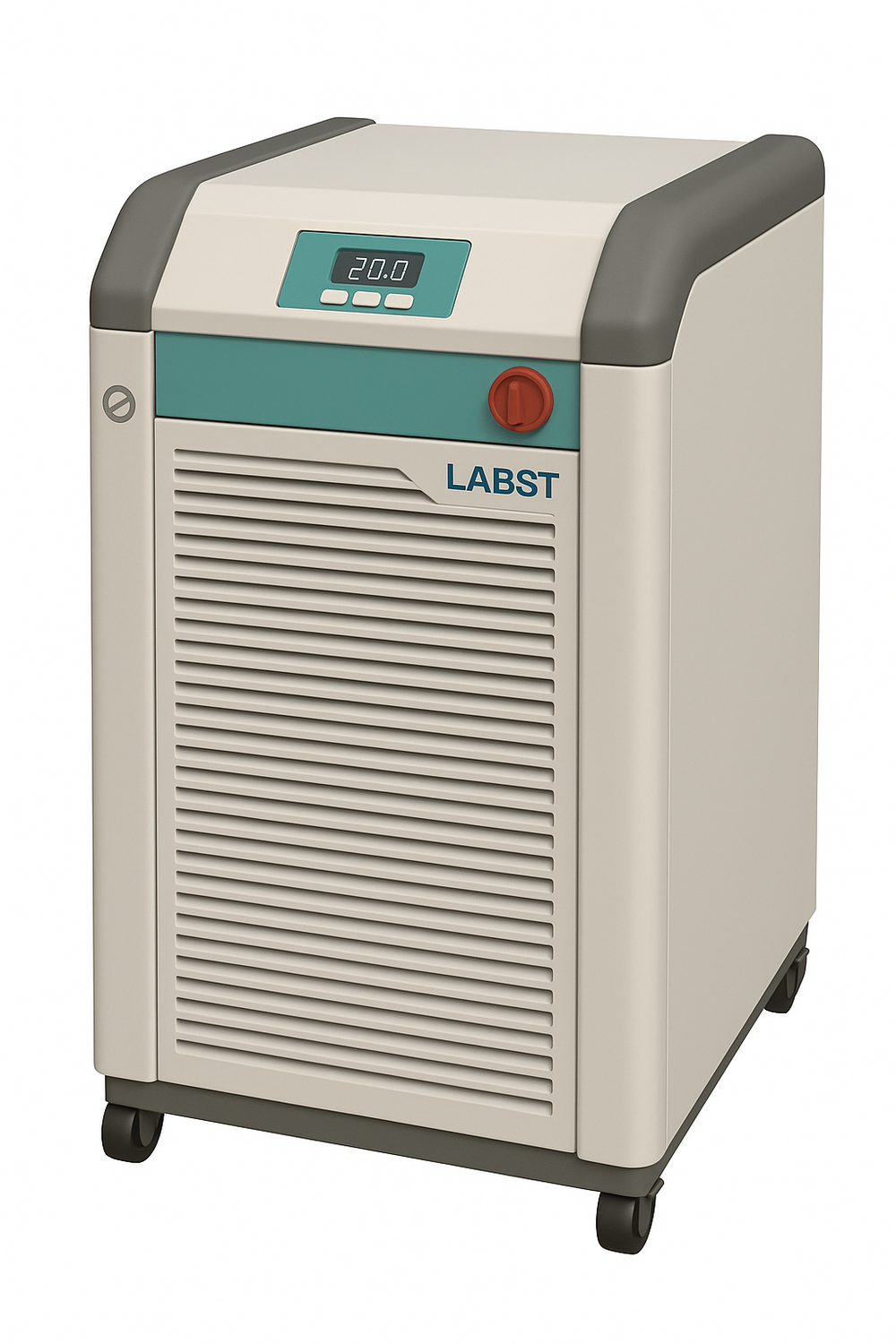

실험실 냉각기(Chiller)란?

냉각기(Chiller)는 액체 냉매를 이용해 열을 제거하고, 이를 다시 특정 온도로 낮추어 순환시키는 장치.

냉각기는 공정에서 발생하는 과도한 열을 제거하여 장비나 시스템이 안정적으로 작동하도록 도와줌.

구성 요소

압축기(Compressor): 냉매를 압축하여 고온, 고압 상태로 만드는 핵심 장치.

응축기(Condenser): 고온, 고압의 냉매가 열을 방출하여 액체 상태로 응축되는 곳임.

공랭식 또는 수랭식으로 나뉨.

증발기(Evaporator): 액체 냉매가 증발하면서 열을 흡수하여 온도를 낮추는 부분.

팽창 밸브(Expansion Valve): 고압의 액체 냉매를 저압으로 감소시키고 증발기에서 냉매가 증발하도록 도움.

냉매(Chill Water): 열 교환 매체로 사용되는 물이나 특수 냉각 액체 임.

작동 원리

압축기가 냉매를 압축하여 고온, 고압 상태로 만듬.

고온의 냉매가 응축기를 지나면서 열을 방출하고 액체 상태로 응축 됨.

팽창 밸브를 통해 압력이 낮아진 냉매는 증발기로 이동.

증발기에서 액체 냉매는 증발하며 주위의 열을 흡수하여 냉각 효과를 발생시킴.

냉각된 냉매가 다시 압축기로 돌아가면서 이 과정이 반복 됨.

응용 분야

레이저, SEM, TEM 같은 고정밀 장비의 온도 제어.

화학 공정에서 반응 온도 유지.

전자기기와 반도체 제조 장비의 냉각 식품 및 음료 산업의 온도 제어.

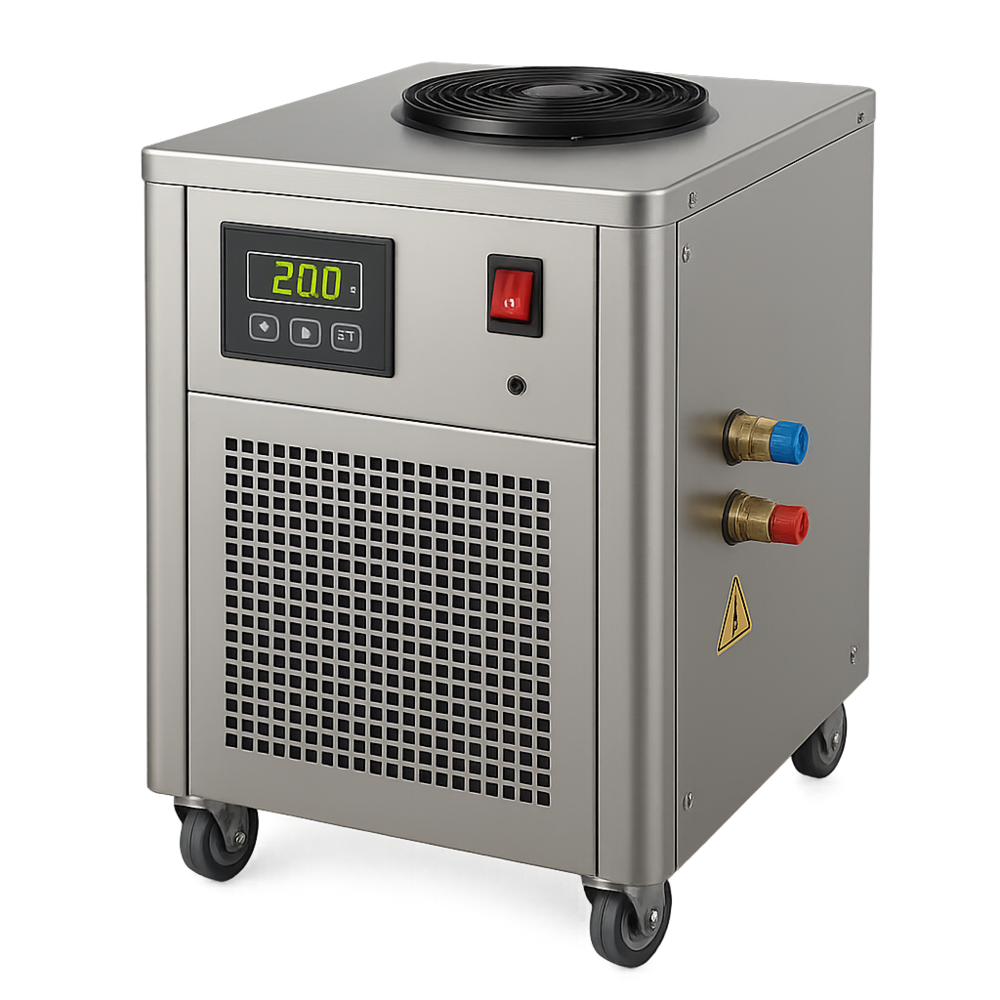

순환 냉각 시스템(Recirculating Chiller)이란?

순환 냉각기(Recirculating Chiller)는 열을 흡수하고 냉각된 액체를 일정하게 순환시키는 시스템.

이 시스템은 일반적으로 실험실 및 산업 장비의 온도를 정확하게 제어하고 일정하게 유지하는 데 사용.

구성 요소

순환 펌프(Circulating Pump): 냉각된 액체를 시스템 내에서 지속적으로 순환시킴.

디지털 제어 시스템(Digital Control System): 온도 설정값을 입력하고, 냉각 과정을 자동으로 조정 함.

수조(Tank): 냉각액을 보관하고, 열 교환이 이루어지는 장소.

필터(Filter): 순환되는 냉각수의 이물질을 제거하여 시스템을 보호 함.

열 교환기(Heat Exchanger): 냉각기와 외부 장치 사이의 열을 효율적으로 교환하는 장치.

작동 원리

냉각된 액체가 순환 펌프를 통해 외부 장치나 공정으로 전달.

장치에서 발생하는 열을 흡수한 액체가 다시 냉각기로 돌아와 냉각 과정을 거침.

열 교환기에서 액체는 냉각되며, 이를 통해 장치의 온도가 설정된 값으로 유지 됨.

이 과정이 반복되어 안정적이고 일정한 온도 제어가 가능.

장점

정밀한 온도 제어: 온도를 ±0.1°C의 정확도로 제어하여 실험이나 공정의 안정성을 보장 함.

재사용 가능: 냉각액이 순환하면서 재사용되므로 비용 효율성이 높음.

환경 보호: 냉각수 재사용으로 물 소비량을 줄일 수 있음.

응용 분야

실험실의 과학 장비(예: 원심분리기, 레이저, 증류기) 냉각.

화학 공정에서의 반응 온도 제어.

바이오텍 연구 및 실험에서 세포 배양기나 반응기 온도 제어.

반도체 제조 공정에서의 열 제어.

TIP !! 바이오텍(Biotechnology) 연구는 생물학적 시스템과 생명체를 사용하여 제품과 기술을 개발하는 과학 및 공학 분야를 의미 함.

이 연구 분야는 의약품, 생물학적 치료제, 농업, 환경 개선, 산업 공정 등에 사용되는 혁신적인 솔루션을 창출하는 데 중점을 둠.

차이점과 선택 고려 사항

일반 냉각기와 순환 냉각기의 주요 차이점은 액체가 단순히 냉각되는지, 아니면 냉각된 액체가 지속적으로 순환되는지에 있음.

순환 냉각기는 온도 제어가 중요한 실험과 공정에서 더 효과적임.

선택 시 고려 사항

온도 범위: 실험에 필요한 최소 및 최대 온도 범위를 고려해야 함.

정확도: 온도 제어의 정확도 요구 사항에 따라 선택해야 함.

냉각 용량: 처리해야 하는 열의 양을 기반으로 적절한 냉각 용량을 가진 장비를 선택.

에너지 효율성: 에너지 소비가 낮은 장비를 선택하여 운영 비용을 절감할 수 있음.

장비의 크기와 설치 공간: 실험실 공간에 맞는 크기와 이동성 여부를 고려해야 함.

유지 보수

정기적인 점검

필터, 펌프, 열 교환기 등의 부품을 정기적으로 점검하고, 필요 시 교체해야 함.

냉매 충전

시스템 내의 냉매를 주기적으로 보충하여 성능을 유지 함.

세척 및 청소

수조와 필터를 정기적으로 청소하여 이물질이 쌓이지 않도록 관리.

교정(Calibration)

온도 제어 시스템의 정확도를 주기적으로 점검하고 조정해야 함.

요약

냉각기(Chiller)는 액체를 냉각하여 열을 제거하고 이를 외부 장치로 전달하는 장비.

순환 냉각기(Recirculating Chiller)는 냉각된 액체를 지속적으로 순환시키며 정밀한 온도 제어가 필요한 공정에 사용 됨.

두 시스템 모두 실험실과 산업 환경에서 온도 제어 및 열 관리에 중요한 역할을 함.

냉각수 공급장치(CHILLER) 를 생산 판매하는 주요 업체.

Thermo Scientific (NESLAB / ThermoFlex)

강점: 글로벌 최대급 레퍼런스, 넓은 라인업(0.25~>10 kW), 신뢰성 높은 펌프·컴프레서.

특징

ThermoFlex 시리즈: 퀵필터·툴리스 유지보수, 알람/원격 인터페이스(RS-232/이더넷 옵션).

부식 저감 재질(스테인리스/불소수지 라인), DI-워터 호환 옵션, 저소음 설계.

적합: 분석장비(ICP, LC/MS), 레이저, 광학 테이블, 일반 공정 냉각.

JULABO (독일) – FL/FC/FCF 시리즈

강점: 온도 제어 정밀도(±0.1 °C급) 및 안정적 장시간 운전, 서비스 매뉴얼·SOP 체계적.

특징 저온형(−20~−40 °C)부터 공업형(수 kW)까지 커버, 외부/내부 순환 전환.

모듈식 통신(RS-232/USB/이더넷/Modbus), 누수·유량·압력 알람 풍부.

적합: 제약/배터리 R&D, 정밀 온도 의존성 실험, 파일럿 스케일.

Huber (독일) – Minichiller/Unichiller/Unistat

강점: 에너지 효율·친환경 냉매·강력한 펌프 헤드(고정압/가변압), 공정 제어 연동 우수.

특징

Unichiller: 0.5~>20 kW 급, 스테인리스 회로·내식성 우수, 야외 설치 가능한 Outdoor 모델.

Tango/Unistat는 반응기 온도제어(RTC)까지 확장 가능.

적합: 화학 공정, 파일럿 플랜트, 반응기/재킷 정밀 제어.

PolyScience (미국) – Recirculating Chillers

강점: 가성비와 사용 편의성, 북미 QC/생산 라인 레퍼런스 다수.

특징

콤팩트 섀시(랩 벤치탑~캐스터형), 저소음 팬·세이프티 인터락, CFD 최적화 열교환기.

다양한 펌프 곡선(고유량/고정압 선택), 쉬운 프론트 서비스 접근.

적합: 일반 분석장비 다대수 운용, 교육·QC 실험실, 예산 제한 프로젝트.
