Uninterruptible Power Supply system(무정전 전원장치)

전원공급장치의 일종이고, 컴퓨터(특히 서버나 워크스테이션)의 같은 경우에 정전이 될 경우 작업 중이던 컴퓨터의 데이터가 날아가거나 민감한 하드웨어가 망가질 가능성이 매우 높음.

이를 방지하기 위하여 주기적으로 저장을 하는 프로그램이 있지만 정전으로 전압이 튀면 민감한 실험장비 등은 망가질수 있음.

원래 정전 이전엔 대개 강력한 스파크가 발생한다. 일반적인 정전 원인 중 대부분이 단선이란 것을 고려해보면 알 수 있음.

이를 방지하기 위하여 전력을 일정시간 계속 공급해 줄 수 있는 장치.

도입되는 주파수성분이나 전압의 변화에도 안정적으로 대처할 수 있게 해주는 것이 포인트.

즉, 거대한 다기능 배터리. 온라인UPS 한정으로 주파수나 전압을 인위적으로 바꿀수도 있음.

다만, 전기 공급은 몰라도, 생각보다 보호 기능은 떨어짐.

무정전 전원공급장치(UPS)는 전원에서 발생하는 각종 장해(전압변동, 주파수 변동, 전압파형의 왜곡, 노이즈, 순간정전)로 부터 기기를 보호하고 양질의 전원으로 바꿔서 중요 부하에 정전없이 주어진 방전시간 동안 연속적으로 공급해 주는 정지형 CVCF (Constant Voltage Constant Frequency) 전원장치.

동작 원리

UPS는 운영방식에 따라 ON-LINE, OFF-LINE, LINE INTERACTIVE 방식.

절체 응답속도가 빠르고, 순간정전 상황에 강한 ON-LINE 방식을 채용.

ON-LINE 방식의 동작 네 가지로 구분.

정상 동작, 정전 혹은 정류기 고장 시 동작, 고장 시 절체 동작, 유지 및 보수 시 동작.

정류기(Rectifier) / 인버터(Inverter)

정류기는 AC 전원을 DC로 변환하여 축전지 및 인버터에 전력을 공급하는 역할.

인버터는 변환된 DC 전원을 다시 안정된 AC로 변환하여 부하에 공급하는 기능.

축전지가 DC 전원을 저장.

AC → DC → AC 변환하면 상용전원에 비하여 정전압, 정주파수의 질 좋은 전원이 됨.

축전지(Battery)

평상시에 정류기에서 받은 DC 전력을 모아뒀다가 정전 시 혹은 정류기의 고장 시 부하에 전력을 공급하는 역할.

동기절체 스위치(Static Transfer Switch)

동기절체 스위치는 부하에 공급하는 전원을 끊김 없이 절체해주는 역할.

UPS시스템 내부 고장 시 상용전원으로 Bypass하고,

고장 복구 후에는 다시 UPS선로 측으로 선로를 변경하는 역할을 함. (OFF-LINE방식에서는 반대).

유지 보수 스위치(Maintenance Bypass Switch)

MBS라는 약자로 많이 불림. UPS의 인위적인 유지 보수 및 점검이 필요할 때 상용전원에 Bypass하는 기능.

자동 전환 스위치(Automatic Transfer Switch, ATS)

메인 전원 공급이 중단되면 즉시 배터리 전원으로 전환되도록 제어 함.

전환 속도가 매우 빨라서 실험실 장비나 컴퓨터 시스템이 영향을 받지 않음.

변압기(Transformer)

전압을 조절하여 장비에 적합한 전원을 공급.

과전압, 저전압 등의 문제를 방지하여 장비를 보호.

AVR(Automatic Voltage Regulator)

자동전압조정기, 혹은 자동변압기.

+,- 15% 이상의 불안정한 전압변동을 +,-2%로 일정하게 출력.

방송장비, 의료기기, 연구소, 군부대 등의 정전압이 요구되는 고가 장비에 사용.

상용전원 사용 시 고품질의 전력을 부하에 입력해 주기 위한 장비.

전력 관리 시스템(Power Management System)

UPS의 상태를 모니터링하고, 배터리 수명과 성능을 추적하며, 사용자에게 알림을 제공.

최근 UPS는 디지털 디스플레이나 소프트웨어를 통해 실시간으로 상태를 관리할 수 있음.

UPS의 유형

오프라인/스탠바이 UPS(Offline/Standby UPS)

기본적인 형태의 UPS로, 전원 장애가 발생할 때만 배터리 전원으로 전환.

평상시에는 주 전원을 직접 사용하며, 전환 속도는 일반적으로 몇 밀리초 이내 임.

비교적 저렴하며 소형 장비나 가정용에 적합.

라인 인터랙티브 UPS(Line-Interactive UPS)

전원 장애 발생 시 배터리로 전환되는 동시에 전압 조정 기능을 갖춘 UPS 임.

전압이 변동할 때도 장비에 안정적인 전원을 공급하며, 전환 시간은 매우 짧음.

소규모 서버, 네트워크 장비, 실험실 장비 등에 적합.

온라인/더블 컨버전 UPS(Online/Double-Conversion UPS)

가장 고급형 UPS로, 항상 배터리 전원을 통해 전원을 공급하여 전원 장애가 발생해도 끊김 없이 전력을 공급 함.

AC 전원을 DC로 변환 후 다시 AC로 변환하는 과정을 통해 매우 안정적인 전력을 제공.

실험실의 고가 장비나 민감한 데이터 처리 시스템에 사용.

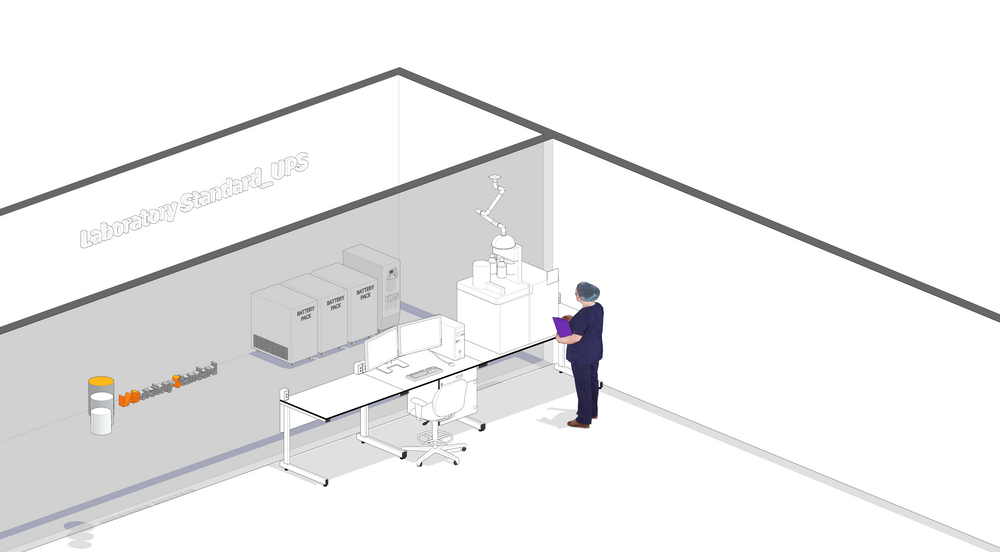

실험실에서 UPS의 역할

장비 보호

갑작스러운 전원 장애, 전압 강하, 서지(surge) 및 전력 스파이크로부터 실험 장비를 보호 함.

고가의 분석 장비, 컴퓨터 시스템, 데이터 저장 장치의 손상을 방지함.

데이터 보호

실험 중 전원 공급 중단으로 인한 데이터 손실을 방지.

전원 장애 시에도 장비가 안정적으로 작동하여 데이터 백업을 할 수 있는 시간을 확보 함.

업무 연속성 보장

전원 장애 시에도 실험이나 연구가 중단되지 않도록 하여 연구 결과의 신뢰성을 보장 함.

중요한 실험이나 프로세스가 전원 문제로 중단되지 않고 지속될 수 있도록 지원 함.

UPS 선택 시 고려 사항

전력 용량(Power Capacity)

장비의 총 전력 소모량을 계산하여 충분한 용량을 가진 UPS를 선택해야 함.

보통 UPS 용량은 장비 최대 소비 전력보다 20-30% 여유 있게 선택하는 것이 좋음.

배터리 백업 시간(Battery Backup Time)

전원 장애 시 필요한 최소한의 운영 시간을 확보할 수 있는 배터리 용량을 확인해야 함.

필요에 따라 추가 배터리를 장착하여 백업 시간을 연장할 수 있는 기능도 고려해야 함.

확장성(Scalability)

실험실 장비가 추가될 경우에도 충분한 전력을 공급할 수 있도록 확장성이 좋은 UPS를 선택해야 함.

모듈형 UPS 시스템은 필요에 따라 용량을 늘릴 수 있어 유리 함.

신뢰성과 유지보수(Ease of Maintenance and Reliability)

UPS의 배터리와 주요 부품의 교체 주기를 확인하고, 유지보수가 용이한 모델을 선택해야 함.

실시간 모니터링 기능과 원격 관리 기능이 있는 제품은 관리가 용이 함.

안전 기능 및 보호 장치

서지 보호, 과전압 및 과전류 보호 기능이 있는 UPS를 선택하여 장비의 안전성을 높힘.

정전 시 자동으로 안전하게 종료되도록 시스템을 설정할 수 있는 기능도 중요 함.

유지보수 및 관리

정기적인 배터리 점검: 배터리 수명은 보통 3-5년 정도이므로, 정기적으로 상태를 점검하고 필요시 교체해야 함.

UPS 자체 테스트: UPS의 기능이 제대로 작동하는지 주기적으로 테스트하여 문제를 조기에 발견하고 대처 함.

청소 및 환기 관리: 장비 내부의 먼지와 이물질이 쌓이지 않도록 주기적으로 청소하고 환기구를 깨끗하게 유지 함.

요약

UPS는 실험실의 중요한 장비와 데이터 보호를 위한 필수 장치.

전원 장애로 인한 실험실 장비의 손상이나 데이터 손실을 방지하고, 안정적인 실험 환경을 유지하는 데 필수적인 역할을 함.

실험실 환경에 적합한 UPS를 선택하고 유지 관리하는 것은 실험의 신뢰성과 연구 성과에 큰 영향을 미침.

UPS는 왜 필요해?

정전이나 전압출렁임이 잠깐만 있어도 펌프가 멈추고, 진공이 풀리고, 데이터·소모품이 날아갈 수 있어요.

UPS는 그 순간을 “버퍼”로 막아 장비를 안전하게 멈추게 하거나 계속 돌게 해줍니다.

UPS 무슨 종류를 쓰면 돼?

온라인 UPS(권장): 들어온 전기를 항상 한 번 정제해서 내보내요. 전압변동·노이즈를 잘 막고, 정전 때 끊김이 0ms라 MS, HPLC, GC, ICP 같은 민감 장비에 가장 안전합니다.

라인-인터랙티브 UPS(차선): 평소엔 통과시키되 전압을 자동 보정하고, 정전 땐 빠르게 전환합니다.

워크스테이션·PC·액세서리용으로 좋습니다.

오프라인 UPS(보급형): 일반 PC나 프린터에는 OK지만, 분석장비 본체에는 보통 비권장입니다.

UPS 용량은 어떻게 잡아?

장비 뒷면의 정격(W 또는 VA)을 더하고 여유 20–30%를 얹어요.

“몇 분 버틸까?”만 정하세요.

대부분은 5–15분이면 안전 종료에 충분하고, 무인 운전이면 더 길게 잡습니다.

모터·펌프가 있다면 기동전류 때문에 한 단계 더 크게 고르는 게 안전해요.

UPS 연결은 어떻게?

본체(컨트롤러·진공/펌프 전원)와 필수 주변기기만 UPS에 물리고, 히터 큰 장치(오븐, 초대형 칠러)는 별도 회로가 낫습니다.

PC·제어기는 같은 UPS에 연결해 함께 꺼지지 않게 하세요.

접지와 전용 차단기는 필수입니다.

팁

배터리는 소모품이라 3–5년 주기 교체를 가정하세요.

정기 자가 테스트를 켜 두고, 배터리 상태 알람을 메모해 두면 좋습니다.

통풍 좋은 곳에 설치하고, 케이블 라벨링을 꼭 해두세요.

분석장비는 온라인 UPS + 20–30% 여유 + 5–15분 백업이 표준 해답입니다.

나머지는 “무엇을 UPS에 물릴지”와 “배터리 관리”만 잘 정하면 끝!

오프라인 UPS

오프라인 UPS는 “평소엔 콘센트 전기를 그냥 통과시키고, 정전이 나면 그제야 배터리로 바꿔서 보내주는 우산”이에요.

그래서 평소 전압·잡음은 거의 그대로 들어오고, 정전 순간엔 아주 짧게(몇 ms) 끊겼다가 다시 이어집니다.

값이 싸고 조용하지만, 전기 품질을 고급스럽게 다듬어 주진 못해요.

일반 PC, 프린터 같은 장비에 무난합니다.

온라인 UPS

온라인 UPS는 “항상 배터리를 사이에 두고 전기를 한 번 정제해서 내보내는 정수기”예요.

들어온 AC를 DC로, 다시 DC를 깨끗한 AC로 바꿔서 계속 공급하니 전압 변동·노이즈를 크게 줄여 줍니다.

정전이 나도 끊김이 0ms라 장비가 눈치도 못 채죠.

대신 비싸고 발열·팬소음이 있고, 효율은 약간 떨어집니다.

서버, 의료·분석장비처럼 민감하거나 중요한 장비에 적합해요.

전기 “품질과 끊김 제로”가 최우선이면 온라인,

보통 사무·일반 장비면 오프라인(또는 라인-인터랙티브)가 충분합니다.

UPS(무정전 전원 장치) 를 생산 판매하는 주요 업체.

Schneider Electric – APC

대표 라인업: Back-UPS(소형), Smart-UPS/Smart-UPS Li-ion, Galaxy VX/VS(중대형).

강점

전세계 표준급 레퍼런스, 풍부한 랙/타워 폼팩터.

Li-ion 옵션(수명↑, 발열↓, 무게↓), 예측형 배터리 교체 알림. EcoStruxure/PowerChute, SNMP로 손쉬운 원격 모니터링.

적합: 서버룸, 랩 장비, 네트워크/스토리지.

Eaton

대표 라인업: 5/9 시리즈(라인인터랙티브/온라인), 93PM/9395(모듈러·중대형).

강점

온라인 더블컨버전 품질, ABM 배터리 관리로 수명 연장. 모듈러·스케일아웃(kW 단위 증설), 고효율(->97%+). Intelligent Power Manager로 가상화/하이퍼바이저 연동.

적합: 데이터센터, 제조/병원 인프라.

Vertiv (Liebert)

대표 라인업: GXT5(랙타워 온라인), EXL S1/HP(중대형).

강점

지속가동(online) 안정성과 낮은 전고조파(THDi) 설계. 리던던시·병렬 확장 용이, 열·전력 통합 인프라 솔루션. Treillis/Environet로 실시간 상태/수명 관리.

적합: 미션크리티컬(통신, 금융, 코로케이션).

CyberPower

대표 라인업: PFC Sinewave(라인인터랙티브), OL 시리즈(온라인), 모듈러 3상.

강점

가성비 뛰어나고 정현파 출력(PFC 전원과 호환).

LCD 상태 표시, SNMP/클라우드 모니터링 옵션.

소형~중형 구간 제품 폭넓고 TCO 유리.

적합: 연구실/사무 IT, 소형 서버랙, 민감기기 보호.

국내 UPS 시장 현황 (요약)

글로벌 브랜드(APC/Schneider, Eaton, Vertiv 등)의 데이터센터·IT용 표준 제품 + 국내 제조/커스텀 업체의 산업·공공·특수용(선박/방산/설비) 수요가 병존 함.

모듈식 온라인 UPS, 원격 모니터링(SNMP/EMS), 리튬이온 배터리 채택 확대, ESS/STS(무중단 절환스위치) 결합 솔루션 증가.
