실험실의 방음 설계 및 공사는 소음이 연구 성과에 미치는 영향을 최소화하고, 외부로부터 소음이 유입되지 않도록 하기 위한 중요한 작업.

실험실에서 민감한 기기들이 소음에 의해 영향을 받거나 연구원들이 방해받지 않도록 하기 위해서는 방음 설계가 필수.

방음 설계 시 고려해야 할 요소

실험실 내부의 소음원 분석

실험실 내부에서 발생하는 소음원의 유형을 파악하는 것이 중요.

실험 장비, HVAC(공조 시스템), 공기압 장비 등이 주요 소음원이 될 수 있음.

소음 발생 장비의 위치와 소음 수준에 따라 방음 설계를 달리해야 함.

장비별 소음 차단 요구사항을 이해하고, 이를 위한 방음재 또는 소음 저감 장치를 적절히 배치.

실험실 외부 소음 유입 방지

실험실 외부에서 발생하는 소음(교통, 인근 공사, HVAC 장비 등)이 실험실에 영향을 미칠 수 있음.

이를 방지하기 위해 벽, 천장, 바닥 등에 적절한 방음 설계가 필요.

실험실이 위치한 건물의 소음환경을 조사하여, 외부 소음 차단을 위한 설계가 필요.

실험실의 공간 구성 및 배치

소음이 민감한 장비는 소음이 적은 공간에 배치하고, 소음을 유발하는 장비는 격리된 별도의 공간에 설치하는 것이 좋음.

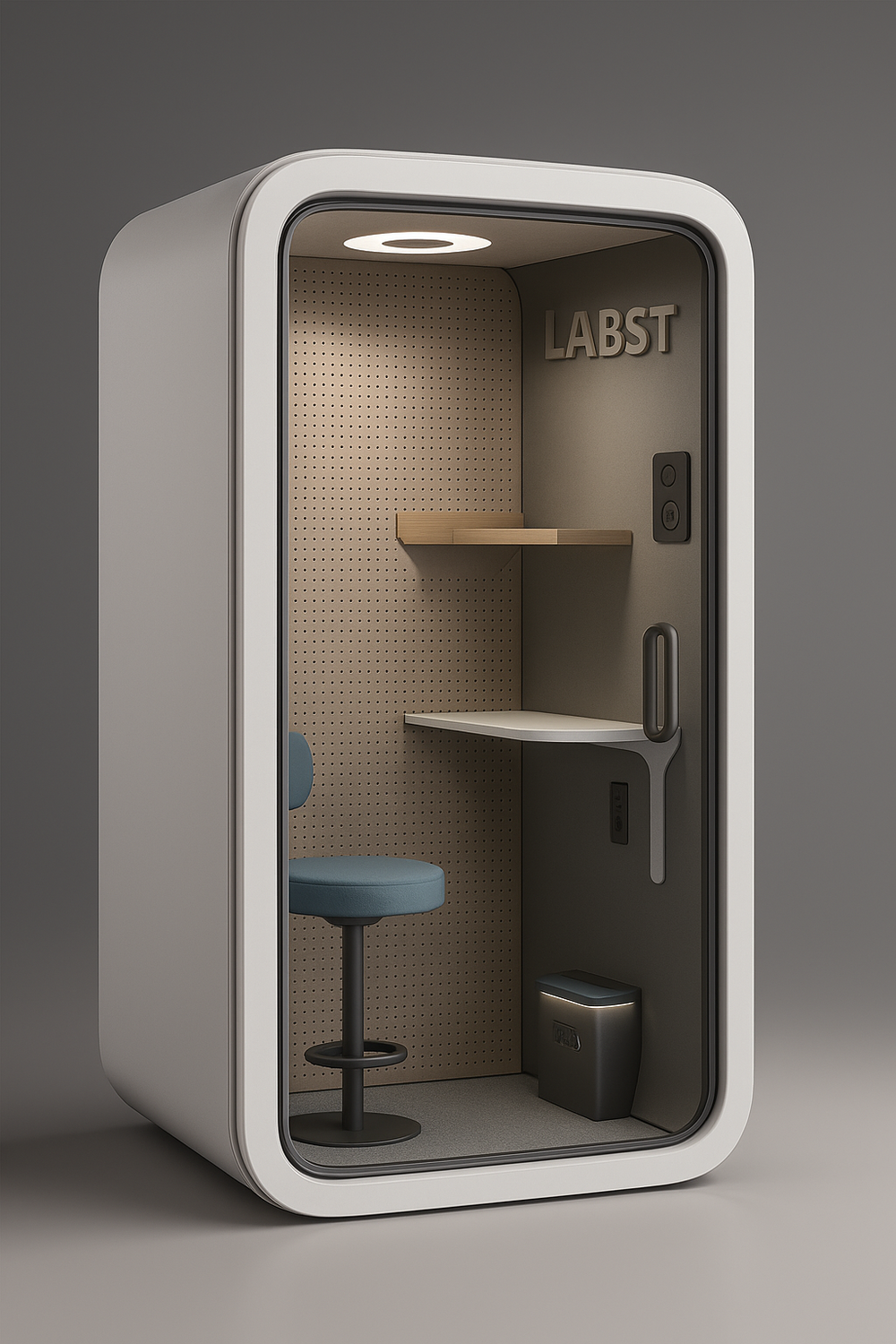

소음에 민감한 실험구역은 소음원이 있는 공간과 물리적으로 떨어진 곳에 배치하거나, 별도의 방음실을 설치하는 것이 이상적 임.

방음 설계를 위한 주요 공법

방음 벽체 설계

두꺼운 벽체 사용: 두께가 두꺼운 벽일수록 소음을 효과적으로 차단할 수 있음.

특히 콘크리트, 벽돌과 같은 고밀도 자재를 사용하는 것이 좋음.

다중 레이어 벽체: 단일 벽체보다는 다중 레이어로 구성된 벽체가 소음을 더 잘 차단 함.

벽 사이에 공기층을 두거나 방음재를 추가로 삽입하는 방식을 사용할 수 있음.

흡음재 삽입: 벽체 사이에 유리 섬유, 미네랄 울(mineral wool)과 같은 흡음재를 삽입하면 소음 차단 효과를 더욱 높일 수 있음.

방음 천장 설계

흡음 타일: 천장에 흡음 타일을 설치하면 실내에서 발생하는 소음을 흡수하여 소음 차단 효과를 높일 수 있음.

다층 천장 구조: 천장을 다층으로 설계하고, 그 사이에 흡음재를 삽입하여 소음을 차단할 수 있음.

천장 높이: 천장이 높은 경우 공기 중에서 소음이 확산되는 거리가 길어져 소음이 감소하는 효과가 있음.

방음 바닥 설계

흡음 바닥재: 실험실 바닥에는 고무, 카펫, 방음 시트와 같은 흡음성이 있는 바닥재를 사용하는 것이 좋음.

이러한 재료는 바닥을 통해 전달되는 진동과 충격음을 줄여 줌.

이중 바닥 시스템: 바닥을 이중으로 설계하여 상층과 하층 사이에 공기층이나 흡음재를 넣으면 소음 차단에 매우 효과적 임.

문과 창문

방음문: 실험실의 문은 소음이 쉽게 유입되는 부분 중 하나 임.

방음문을 설치하고, 문의 틈새를 방음재로 처리하여 소음을 차단해야 함.

고밀도 목재 또는 금속문이 효과적 임.

이중창: 창문이 있는 경우, 이중창 또는 삼중창을 사용하여 소음을 차단할 수 있음.

창문 사이에 공기층을 두면 소음 차단 효과가 더욱 증가 함.

HVAC 및 기계 장비 소음 관리

소음 저감 장치 설치: HVAC 시스템(공조 시스템)에서 발생하는 소음은 덕트 내에 흡음재를 삽입하거나 소음기(silencer)를 설치하여 차단할 수 있음.

진동 차단: 실험실 내부의 기계나 장비가 바닥이나 벽을 통해 소음을 전달하지 않도록 고무 패드, 스프링 마운트 등을 사용하여 진동을 차단해야 함.

소음 방출구 관리: HVAC 시스템의 공기 배출구 또는 흡입구에서 소음이 많이 발생할 수 있으므로, 소음을 줄이기 위한 특별한 설계가 필요.

덕트의 곡선 처리, 소음 흡수 장치 설치 등이 도움이 됨.

방음 설계 시 고려해야 할 기타 사항

실험실 환경의 용도에 맞는 방음

실험실에서 사용하는 장비와 그 용도에 따라 방음 요구사항이 다를 수 있음.

소음에 매우 민감한 장비(예: 전자현미경)나 측정 장비는 방음실 또는 격리된 구역에서 운영해야 함.

예산 및 비용 효율성 고려

방음 설계와 공사는 고비용을 수반할 수 있기 때문에, 필요한 방음 수준을 미리 설정하고 그에 맞는 방음 기술과 자재를 선택하는 것이 중요.

연구 활동에 적합한 방음 수준을 달성하면서도 예산 범위 내에서 공사를 진행하는 계획이 필요.

방음 성능 테스트

방음 공사가 완료된 후, 실제로 방음 성능이 설계 요구를 충족하는지 확인하는 소음 테스트가 필요.

이를 통해 부족한 부분이 있는지 확인하고, 추가 보완 공사를 진행할 수 있음.

방음 공사에 필요한 절차

사전 분석 및 계획 수립: 소음원 분석, 실험실 용도에 따른 방음 요구사항을 조사하여 설계를 계획.

방음 재료 선택: 방음벽, 방음 바닥재, 흡음 타일, 방음 창문 및 문 등을 선택.

시공: 방음 공사를 실시하며, 특히 HVAC 시스템, 기계 장비 등 소음 유발 원인에 대한 방음 처리를 함.

완성 후 소음 측정: 공사가 끝난 후 소음 측정 장비를 사용하여 방음 성능을 테스트하고, 필요시 추가 작업을 진행 함.

방음 설계는 실험실의 소음 환경을 개선하여 연구원들이 쾌적한 환경에서 작업할 수 있도록 하고, 소음에 민감한 실험 장비의 성능을 보장하는 데 필수적 임.

𖤘  방음은 방이나 층 사이의 음파 전송을 줄이거나 제거하는 것을 목표로 하는 건물 건설 및 설계의 중요한 프로세스 임.

음파는 공기 분자가 진동하고 파동으로 움직일 때 생성 됨.

진동의 강도는 소리의 크기를 결정 함.

건물 내부의 소리를 효과적으로 관리하고 제어하기 위해 여러 가지 방음 방법과 재료를 사용할 수 있음.

이러한 방법에는 디커플링, 흡수, 댐핑 등이 포함되며 각각 전체 방음 효과에 기여 함.

소리는 두 가지 방향으로 이동하는 에너지 임.

가장 흔한 것은 사람들이 말하는 것과 TV 소음과 같은 공기 중 소음 임.

두 번째는 마룻바닥에 발을 딛는 소리와 같은 충격/진동 소음 임.

1. 방음은 소리 에너지가 새로운 구조의 질량에 의해 반사되거나 열로 변환되는 지점까지 구조물에 질량을 추가하여 소음을 차단하는 것임.

2. 어떤 구조를 다른 구조에서 분리하여 소리 진동이 두 번째 구조로 이동하는 것을 막는 것 임.

3. 소리가 Rockwool과 같은 재료에 흡수되어 구조물을 통과하는 소리의 양을 줄이는 소리 흡수 임.

차 안에 있고 창문이 상단에서 조금만 열려 있다고 상상해 보세요! 이 작은 틈을 열면 일반적으로 외부의 모든 소리를 완벽하게 선명하게들을 수 있으며 작은 틈을 닫으면 차가 방음 처리되고,

모든 소리가 조용한 소음으로 줄어 듬.

요점은 방음 할 때 틈을 남겨 두어서는 안된다는 것을 보여주는 것임.

🔇 접촉 표면적 감소 (Reduction of Contact Surface Area)

소리는 공기 중 뿐 아니라 고체 구조물을 통해서도 전달.

구조물의 양면(예: 벽의 양쪽, 바닥과 천장)이 물리적으로 접촉해 있는 면적이 클수록, 진동(음파)이 직접 전달되는 경로가 확보.

이러한 접촉면적을 최소화하면 음파가 이동할 수 있는 전달 경로가 차단되거나 길어지게 되어, 결과적으로 소리 에너지가 반대편에 도달하기 전에 점차 감쇠(damping)됨.

📌 효과

직접 전달이 차단되어 구조물 반대편으로의 소리 전달률이 급감 함.

중간에서 에너지가 흡수되거나 분산되어 소음의 전체 세기가 줄어듬.

🧽 2. 흡음 (Sound Absorption)

소리의 반사는 음의 잔향과 왜곡을 유발할 수 있으며, 특히 작은 공간에서는 반사파가 음압을 증가시키는 원인이 됨.

흡음재(Acoustic Absorber)는 공기 중의 음파 에너지를 열 에너지로 전환하여 소리를 흡수·감쇠 함.

대표 흡음재 종류

유리섬유 패널

고밀도의 다공성 구조, 고주파에 효과적

암면(Rockwool)

중저주파 흡수에 뛰어남

폴리에스터 흡음재

친환경, 저자극성, 보통의 음역대에 효과적

천공보드 + 흡음재 결합

구조미와 기능성을 동시에 만족

🔧 3. 감쇠 (Damping)

감쇠(Damping)는 구조물의 진동이 소리로 복사되기 전에 그 에너지를 내부에서 분산 및 흡수하는 기술.

이는 단순한 흡음과 다르게, 고체 내의 진동 전달 자체를 제어하는 데 목적이 있습니다.

사용 재료 및 기법

댐핑 고무(Damping Rubber)

열가소성 재질로 진동을 빠르게 흡수

비트멘 시트(Butyl Sheet)

고밀도 고점성 재료로 금속판에 붙여 진동 차단

방진패드(Vibration Isolation Pad)

기계 진동 흡수에 주로 사용

분리 (Decoupling)

디커플링은 구조물 사이의 연결부를 끊어, 음파가 전달되는 물리적 경로를 차단하는 대표적인 방음 기술.

예를 들어 벽체 스터드와 마감재가 직접 닿는 것이 아니라, 중간에 탄성체나 구조물을 삽입해 진동 전달을 줄임.

방음 클립 (Sound Isolation Clips)

스터드와 퍼링 채널(Furring Channel) 사이에 장착되는 방음용 지지 클립.

내부에는 진동 흡수용 열가소성 고무(thermoplastic rubber)가 삽입되어 있어 진동을 차단.

장점

구조적 강도 유지

설치 용이

고주파 및 중주파 대역에서 우수한 성능

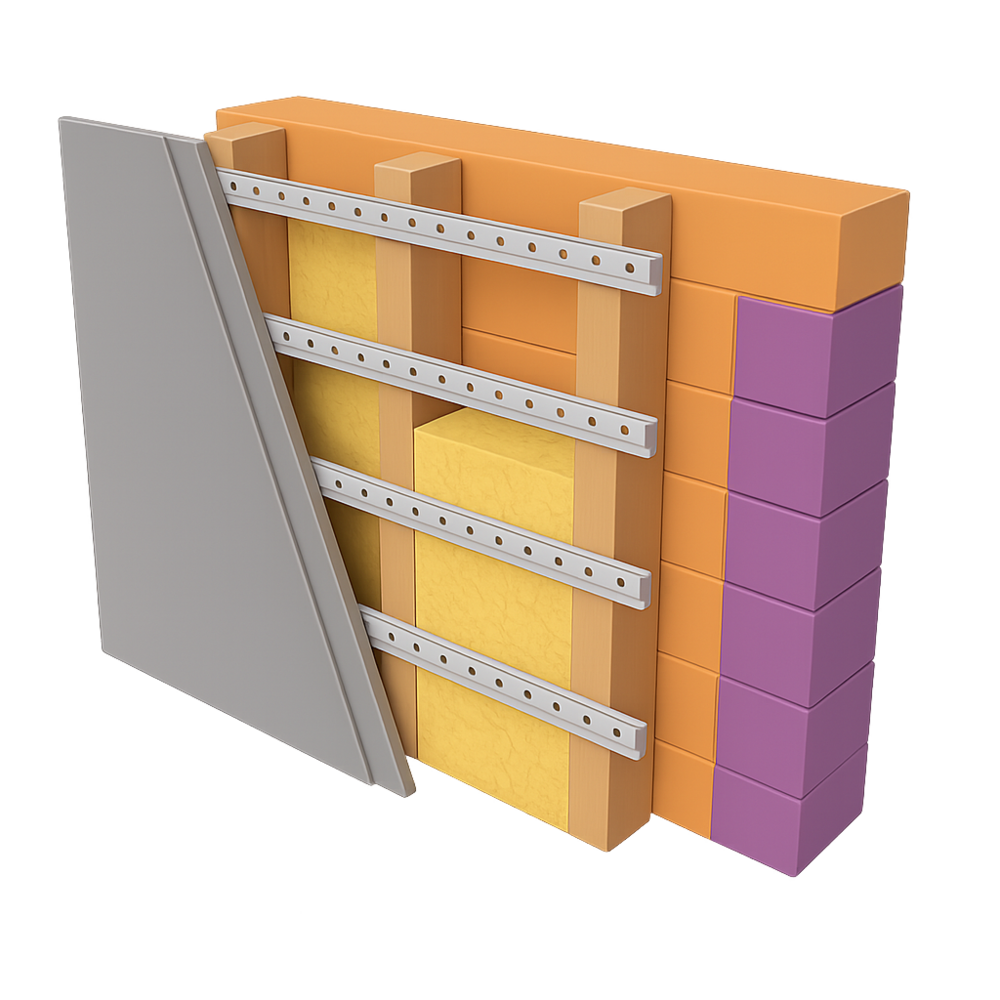

복원력 있는 채널 (Resilient Channels)

벽이나 천장의 구조물과 석고보드를 분리시키기 위한 가느다란 금속 채널.

음파가 금속 채널을 통해 간접 전달되며, 구조물 전체에 소리가 퍼지지 않도록 제어.

주로 스튜디오, 실험실, 병원 등에서 벽체/천장 흡음 강화 용도로 활용.

요약

접촉 표면적 최소화

전달 경로 차단

벽, 천장, 바닥 구조체 사이

디커플링 클립, 고무 패드

흡음

소리 에너지 흡수

실내 벽, 천장, 파티션

암면, 유리섬유, 다공성 흡음판

감쇠

진동 분산 및 억제

금속, 기계류, 벽체 마감부

댐핑 시트, 비트멘, 방진 고무

분리 구조

음파 물리적 차단

구조물 접점

방음 클립, 복원력 채널

더블 스터드 또는 지그재그 스터드 프레이밍.

직접 사운드 경로를 제거하기 위해 나란히 또는 엇갈리게 두 개의 개별 스터드 벽을 만드는 것을 말함.

흡음는 음파를 포착하여 일반적으로 열과 같은 다른 형태의 에너지로 변환하는 재료를 사용하는 것을 말함.

공간 내의 에코와 잔향을 줄이는 데 특히 효과적 임.

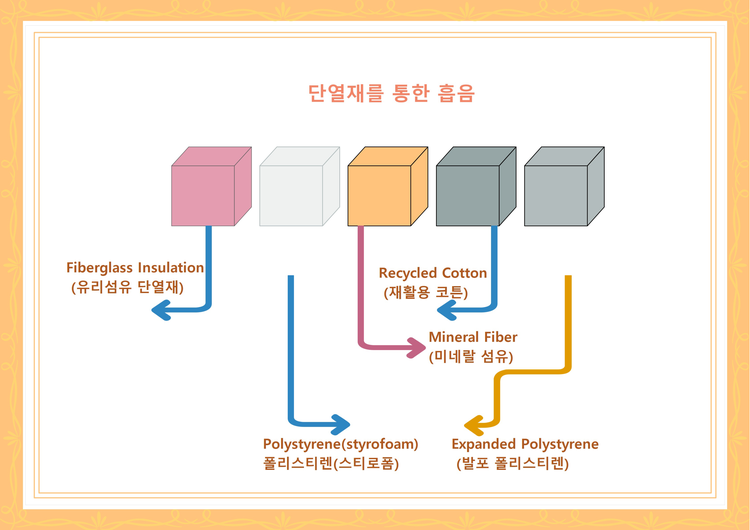

유리 섬유 단열재는 흡음에 사용되는 일반적인 재료 임.

섬유 안에 공기 입자를 가두어 진동하고 소리를 생성하는 것을 방지함으로써 작동합니다.

- 압축되거나 단단히 포장되어 있지 않은지 확인필수 효과가 감소함.

- 흡수와 디커플링을 결합하면 방음 성능을 크게 향상시킬 수 있음.

댐핑은 음파가 운반하는 진동 에너지를 줄여 음파가 구조물을 통해 전달되는 것을 방지하는 것을 목표로 함.

이 방법은 관리하기가 더 어려운 저주파 소리를 제어하는 데 특히 유용 함.

댐핑 컴파운드와 같은 진동 감쇠 재료는 벽, 천장 및 바닥에 적용할 수 있음.

구조물의 질량을 늘리면 음파가 진동을 일으키기가 더 어려워 짐.

더 무거운 벽이나 천장은 가벼운 것보다 소리 전달에 대한 저항이 더 높음.

공기 중 소리는 에너지이며 데시벨(dB)로 측정되며 이는 로그 눈금으로 표시 됨.

이 눈금은 소음으로 인해 생성된 에너지의 증가를 측정하며, 눈금이 3dB 증가할 때마다 에너지가 두 배로 증가하는 것으로 측정 됨.

인간은 이러한 수준의 증가를 쉽게 감지하는 데 능숙하지 않으므로 이 척도를 사용하는 더 좋은 방법은 10dB 증가가 감지된 소음의 두 배와 같다고 말하는 것임.

공기 중 소음에 대한 dB 감소가 높을수록 좋음.

충격 소음은 데시벨(dB)로도 측정되지만 구조물이 전달할 충격 에너지의 양을 측정 함.

따라서 충격 소음에 대한 dB 수치가 낮을수록 좋음.

위에서 언급했듯이 우리 모두는 삶에서 배경 소음 수준을 가지고 살고 있으며 표준 가정용 조용한 방으로 간주되는 곳에서 정상적인 dB 판독 값은 약 30-40dB이며

방음의 목표 수치로 사용 함.

우리가 달성해야 하는 방음에 대한 올바른 dB 수치를 설정하고 평화롭고 조용함을 제공하려면 처음에는 구조물의 양쪽을 판독하고 한쪽에서만 소음이 생성되어 기존 구조가

이미 제공하는 방음 수준을 확인할 수 있어야 함.

구조물의 사용자 쪽에서 판독 값을 볼 때(이웃으로부터 소음을 겪고 있는 경우) 차단하려는 소리 수준을 알 수 있음.

그러나 대부분의 경우 이웃의 재산에 접근할 수 없을 수 있으므로 소음이 가장 클 때 구조물의 바로 옆에서 사운드 dB 판독값을 취해야 하며

이를 일반 dB 배경 소음에서 공제하여 목표 수치를 제공 함.

이러한 각 방음 방법은 그 자체로 효과적이지만 이를 결합하면 최상의 결과를 얻을 수 있음.

예를 들어, 디커플링, 흡수, 댐핑 및 추가 질량을 포함하는 벽 어셈블리는 이러한 기술 중 하나 또는 두 개만 사용하는 벽에 비해 우수한 방음을 제공 함.

음파가 여러 단계에서 중단, 흡수 및 소멸되도록 하여 전체 사운드 전송을 크게 줄임.

방음 프로젝트를 수행하는 모든 사람은 이러한 원칙과 방법을 종합적으로 고려하는 것이 중요 함.

주거용 건물, 사무실 또는 극장에서 소음을 처리하는 경우 디커플링, 흡수, 댐핑 및 질량 추가의 조합을 사용하면 더 조용하고 편안한 환경을 만드는 데 최상의 결과를 얻을 수 있음.
