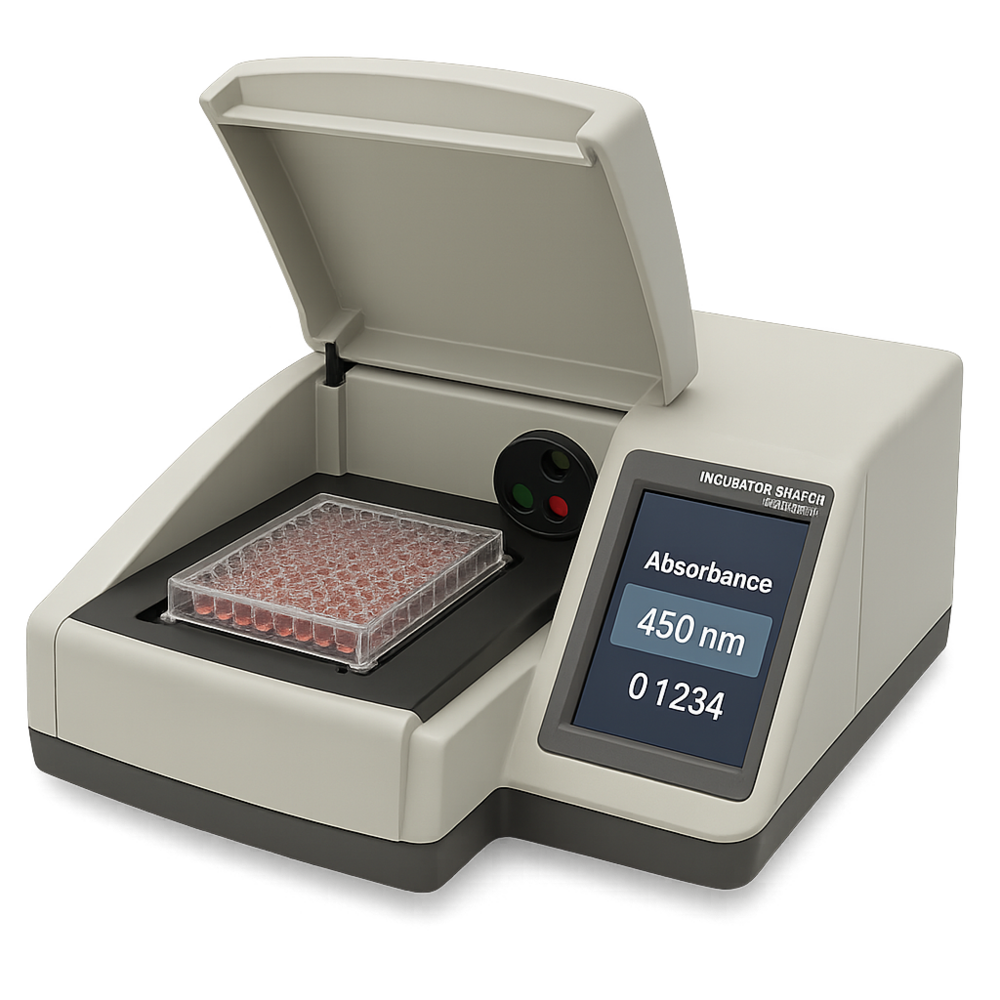

🧬 ELISA Reader (Microplate Reader)

ELISA 리더는 마이크로플레이트(주로 96‑well)의 흡광도(OD)를 정밀 측정해 항원‑항체 반응의 결과를 정량하는 핵심 진단/품질관리 장비.

임상, 식품/환경, 제약 QC 등에서 표준화된 결과와 추적성을 제공.

무엇을 해결하나? (Why ELISA Reader)

ELISA의 효소반응 색 변화를 수치화(OD 0–4)하여 농도 또는 양성/음성을 판정

고처리량(HTP): 96/384‑well으로 수십~수백 시료를 동시 분석

정량성/재현성: 표준곡선(4PL/5PL), 내부 대조로 로트/일자 간 변동 최소화

표준화된 워크플로우: 키트 기반 SOP → 자동 세척기/인큐베이터 연동 가능

대표 적용 분야

임상/IVD: 감염성 질환 항원·항체, 사이토카인, 호르몬(예: TSH) 정량

식품/환경: 독소(아플라톡신), 알레르겐, 잔류물질 모니터링

제약/바이오: 공정 QC, 잔류단백/호스트세포단백(HCP), 항체 역가

연구: 시그널링 단백, 바이오마커 스크리닝, 세포기반 ELISA

작동 원리 (Principle)

ELISA는 항원‑항체의 특이 결합과 효소 표지(enzyme label)를 이용해 색을 발생시킴.

효소/기질 예시: HRP‑TMB(450 nm 측정, 1N H₂SO₄로 정지 후 450/620 nm), AP‑pNPP(405 nm)

리더는 선택 파장으로 각 웰의 흡광도(Optical Density, OD)를 읽고, 표준물질 농도와 비교해 시료 농도를 산출

단파장/이중파장(dual‑wavelength): 주파장 + 기준파장(백그라운드/플레이트 잡음 보정)

장비 구성요소 (Components)

광원(Light Source)

LED(수명↑, 안정성↑), 제논 플래시, 텅스텐‑할로겐

파장 선택

필터휠형(Filter‑based)

405/450/492/620 등 고정 파장, 민감·저가 유지

모노크로메이터형(Monochromator)

200–1000 nm 연속 파장 선택, 유연성↑ 검출기: 포토다이오드/PMT(장비에 따라)

플레이트 스테이지: 96‑well(표준),

384‑well(옵션), 일부 24/48‑well 지원

온도/셔이킹 모듈(옵션)

25–45 °C 인큐베이션, 선형/원형 진탕

소프트웨어/LIS

4PL/5PL 피팅, QC 차트, 사용자권한/감사추적(21 CFR Part 11 옵션)

핵심 성능 지표 (Typical Specs)

파장 범위: 340–750 nm(흡광), 일부 200–1000 nm

대역폭: 5–10 nm (필터형), 2–5 nm(모노크로메이터형)

OD 범위/선형성: 0.000–4.000 OD, R² ≥ 0.999 (표준범위 내)

정확도/정밀도: ±(1% + 0.01 OD) / CV ≤ 1% (중간 OD에서, 장비/조건 의존)

파장 정확도: ±2 nm(전형)

측정 속도: 96‑well < 10–30 초(단파장 기준)

스트레이 라이트: <0.5% @ 340 nm (전형)

실제 스펙은 모델/옵션에 따라 다르며, 검증(Installation/Operational/Performance IQ/OQ/PQ)이 필수

표준 워크플로우 (Standard Workflow)

플레이트 코팅/블로킹(키트는 완료되어 제공)

시료/표준물질 분주 → 인큐베이션

세척(Plate Washer) 반복

효소 표지 2차항체/기질 반응(TMB/PNPP 등)

정지 용액 추가 후 읽기(Read @ λ)

데이터 해석: 블랭크/음성/양성/내부대조 포함, 4PL/5PL 곡선 적합, 결과 리포트·LIS 전송

ELISA 형식 비교 (Assay Formats)

Direct ELISA: 항원 고정 + 효소표지 1차항체 (단순/비특이↑ 가능)

Indirect ELISA: 비표지 1차 + 효소표지 2차항체 (민감도↑, 교차반응 관리)

Sandwich ELISA: 캡처/검출 항체 2종 (특이성·감도↑, 바이오마커 정량 표준)

Competitive ELISA: 작은 항원/저농도 분석에 유리(반비례 신호)

데이터 해석 & 검증 (Analysis & Validation)

표준곡선: 4PL/5PL(비대칭) 권장, 가중치(1/y²)로 고농도 영향 완화

QC 지표: R², Back‑fit Recovery(예: 80–120%), 양·음성 대조 판정 기준

중복/삼중 측정: CV ≤ 10% 권장(키트 지침 따름)

LOD/LOQ: 블랭크 평균±SD 기반 산정(키트/매트릭스별 재평가)

플레이트 맵으로 위치 효과 관리(랜덤화/가로세로 혼합)

설치·유틸리티 요건

공간/가구: 진동 민감도 낮음 → 일반 벤치 OK, 플레이트 워셔/인큐베이터 근접 배치

전원: 100–240 V, 50/60 Hz, 150–300 W(모델 의존), 접지, UPS 권장

환경: 15–30 °C, 20–80% RH(결로 없음). 광원/광학 안정 위해 직사광·열원 회피

연결성: USB/Ethernet, 일부 Wi‑Fi/LIS/바코드 연동

안전: 산(정지액 H₂SO₄), TMB·PNPP 등 화학물질 취급 교육, 생물학적 시료는 BSL 수준/폐기 절차 준수

동선/존 구성: ELISA는 에어로졸 위험 낮으나, 시료 준비 ↔ 측정 구역 분리와 세척·폐액 동선 분리 권장

유지관리 (Maintenance)

일상 점검: 광학 청정(렌즈/플레이트 캐리어), 포지셔닝 점검, 셔이킹 모듈 소음 확인

교정/검증: 중성밀도(ND) 필터, 파장검증 필터(홀미움/디디미움)로 일일/주간 QC

광원 수명: LED(장수명, 교체 적음), 할로겐/제논은 사용시간 관리

소프트웨어: 사용자 권한/감사추적, 템플릿 잠금, 21 CFR Part 11 옵션 점검

문서화: SOP, 교정증명(추적성), 플레이트 로트·기기 로그

문제해결(트러블슈팅) Quick Guide

배경이 높음: 블로킹 재검토(BSA/카제인), 세척 사이클·체류시간↑, 시약 온도 균일화, 플레이트 씰 사용

신호가 낮음: 시료/항체 희석 최적화, 인큐베이션 시간/온도↑, 기질 신선도 확인, 효소 불활성 확인

엣지 효과: 플레이트 가장자리 온도/증발 문제 → 인큐베이터 사용, 외곽 웰 버퍼링, 실험실 기류 최소화

변동성↑(CV↑): 분주 정확도(멀티채널/CVT 팁), 플레이트 세척 균일성, 플레이트 밸런스 확인

이중파장 보정 필요: 450/620 nm 등 참조파장 추가로 플라스틱/스크래치 영향 보정

멀티모드 리더 vs 흡광 전용 (선택 가이드)

장점

흡광 전용 ELISA 리더 - 비용 효율, 유지관리 간단, ELISA 최적

멀티모드 리더(흡광/형광/발광) - 다양한 애세이(큐벳/세포 기반 포함), 유연성↑

단점

흡광 전용 ELISA 리더 - 파장 유연성/응용 제한

멀티모드 리더(흡광/형광/발광) - 비용↑, 검증 범위↑
