진공 펌프(Vacuum Pump)는 실험실 및 산업에서 사용되는 장치로, 시스템 또는 용기 내의 기체를 제거하여 진공 상태를 만드는 데 사용 됨.

진공 펌프는 실험실의 다양한 연구와 공정에서 매우 중요한 역할을 하며, 특히 화학 분석, 재료 과학, 생명 공학, 반도체 제조 등 여러 분야에서 필수.

진공 펌프의 개요

진공 펌프는 용기 또는 시스템 내부의 기압을 낮추어 진공 상태를 만드는 장비.

진공의 정도에 따라 저진공, 중진공, 고진공, 초고진공 등으로 나뉘며, 각 단계마다 사용되는 펌프의 종류와 원리가 다름.

진공 펌프는 기체 분자를 외부로 배출하여 기압을 감소시키는 방식으로 작동 함.

진공 펌프의 종류와 원리

진공 펌프는 주로 작동 원리와 진공의 범위에 따라 여러 종류로 분류 됨.

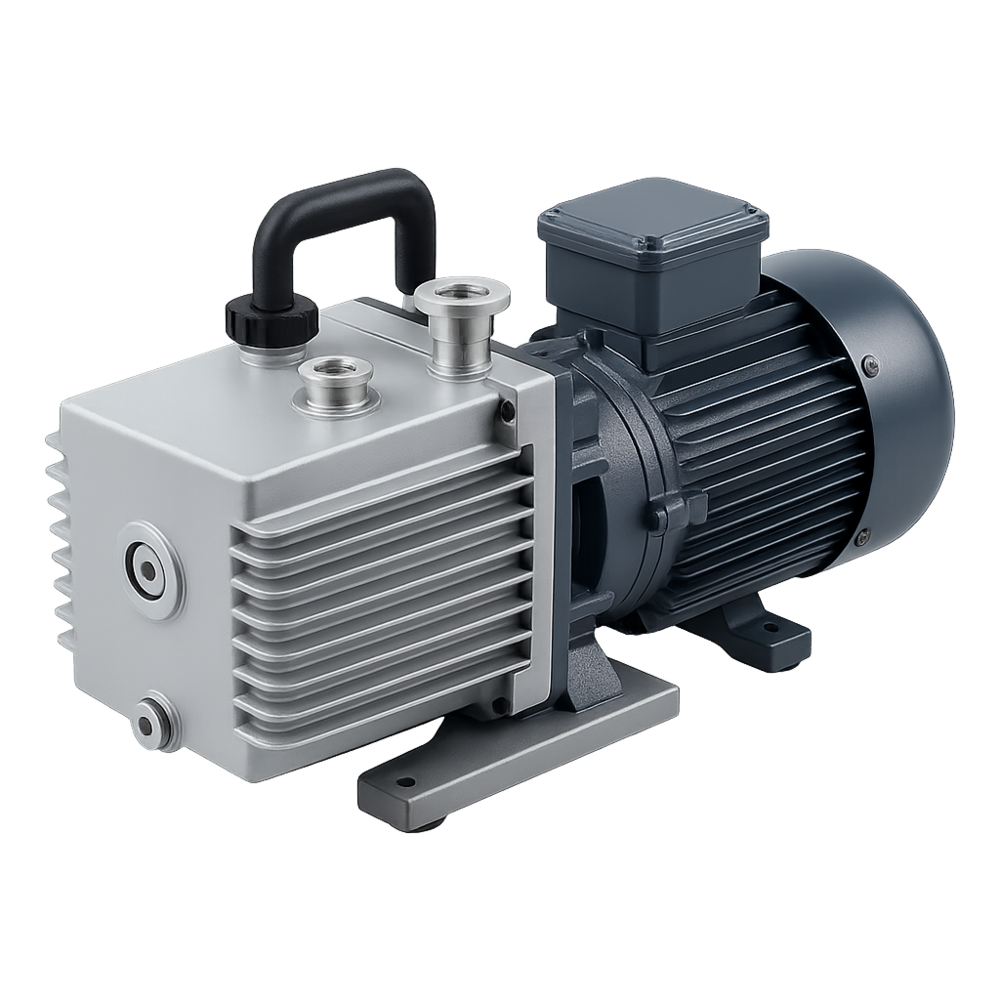

로터리 베인 펌프(Rotary Vane Pump)

원리: 로터리 베인 펌프는 회전하는 로터와 고정된 베인(vane)을 사용하여 실린더 내부의 부피를 변화시키면서 기체를 포획하고 외부로 배출하는 방식으로 작동.

진공 범위: 저진공 및 중진공 범위에 적합.

용도: 일반적인 실험실에서 널리 사용되며, 다양한 화학 실험과 증발, 증류 공정에 적합.

특징: 구조가 간단하고 유지보수가 용이하며, 비용이 비교적 저렴 함.

터보 분자 펌프(Turbo Molecular Pump)

원리: 터보 펌프는 고속 회전하는 터빈 블레이드를 사용하여 기체 분자를 외부로 배출합니다. 블레이드가 기체 분자와 충돌하여 더 낮은 압력으로 이동시킴.

진공 범위: 고진공 및 초고진공 범위에 적합.

용도: 반도체 공정, 전자현미경, 스펙트로스코피 등 고진공이 필요한 정밀 장비에 사용 됨.

특징: 매우 높은 진공도를 제공하며, 회전 속도가 빠르지만 초기 비용이 높고 유지보수가 복잡 함.

다이어프램 펌프(Diaphragm Pump)

원리: 다이어프램 펌프는 유연한 다이어프램(막)을 움직여 실린더 내부의 부피를 변화시키며, 기체를 포획하고 배출.

진공 범위: 저진공 범위에 적합.

용도: 화학 실험, 증기 추출, 증류 공정에서 널리 사용.

특징: 화학 물질과의 접촉이 적어 오염이 적고, 유지보수가 용이하며 환경 친화적 임.

스크롤 펌프(Scroll Pump)

원리: 스크롤 펌프는 두 개의 나선형 스크롤(spiral scroll)이 맞물려 회전하며 기체를 압축하고 배출하는 방식으로 작동.

진공 범위: 저진공 및 중진공 범위에 적합.

용도: 반도체 공정 및 실험실 분석 장비에 사용.

특징: 오일이 필요하지 않아 클린룸 환경에 적합하며, 진동이 적고 안정적 임.

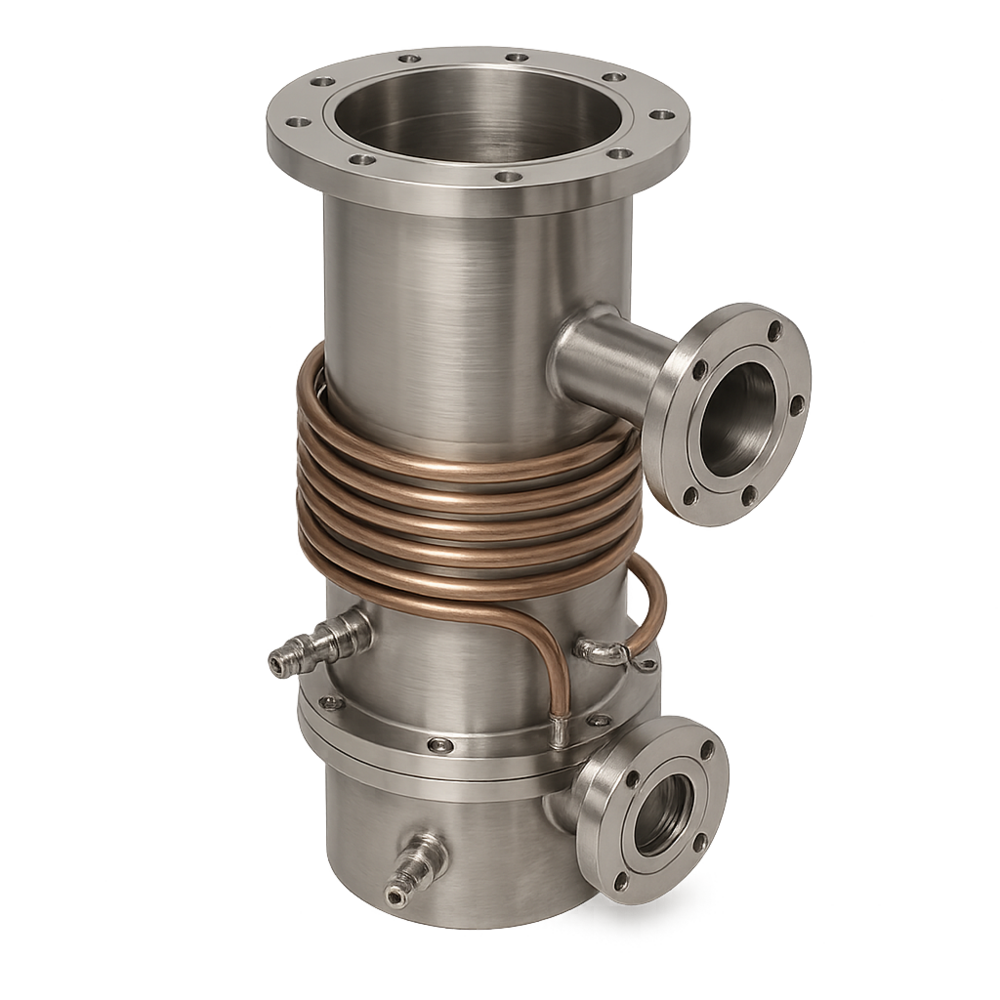

디퓨전 펌프(Diffusion Pump)

원리: 디퓨전 펌프는 고온에서 증기된 오일이 기체 분자와 충돌하여 이를 아래로 끌어내리는 방식으로 작동.

진공 범위: 고진공 범위에 적합.

용도: 진공 코팅, 전자현미경, 증착 장치 등에 사용.

특징: 고진공을 비교적 낮은 비용으로 생성할 수 있지만, 오일 증기가 발생할 수 있어 특정 용도에 제한이 있음.

진공 펌프의 구성 요소

모터(Motor)

펌프의 작동을 위한 동력을 제공하는 주요 구성 요소.

펌프의 성능과 회전 속도는 모터의 출력에 따라 달라 짐.

실린더 및 로터(Cylinder and Rotor)

기체를 압축하고 배출하는 과정이 이루어지는 부분.

펌프의 종류에 따라 실린더와 로터의 구조 및 작동 방식이 다름.

밸브 시스템(Valve System)

기체의 흐름을 제어하고 펌프 내외부의 압력을 조절하는 역할을 함.

체크 밸브 및 리프트 밸브와 같은 다양한 밸브가 사용 됨.

제어 장치(Control Unit)

펌프의 작동 상태를 모니터링하고 제어하는 시스템.

압력, 유량, 온도 등의 변수를 실시간으로 조정하여 펌프의 최적 성능을 유지 함.

진공 펌프의 응용 분야

진공 펌프는 여러 산업 및 연구 분야에서 다양한 용도로 사용 됨.

화학 및 생명과학 실험: 반응기 내 압력 감소, 증발, 증류, 여과 공정 등에 사용.

반도체 및 전자 제조: 반도체 웨이퍼의 진공 코팅, 증착, 식각 등의 공정에 필수.

제약 산업: 활성 성분 추출, 농축, 건조 및 제약 제품의 진공 포장에 사용.

우주 및 물리학 연구: 우주 환경 시뮬레이션, 초고진공 실험 및 입자 가속기 연구에 필수.

식품 산업: 진공 포장 및 식품의 장기 저장을 위한 공정에 사용.

진공 펌프의 유지 보수 및 관리

진공 펌프의 효율적인 작동을 위해 정기적인 유지 보수와 관리는 필수.

오일 교체: 오일 기반 펌프의 경우, 오일을 주기적으로 교체하여 펌프의 성능을 유지하고 내부 부품의 마모를 방지.

필터 청소 및 교체: 공기 및 가스 필터를 주기적으로 청소하거나 교체하여 이물질이 펌프 내부로 유입되지 않도록 함.

모터 점검: 모터와 벨트의 상태를 정기적으로 검사하고, 필요 시 교체하여 안정적인 작동을 보장함.

누출 검사: 펌프와 연결된 모든 관과 밸브의 누출 여부를 정기적으로 확인하여 진공 성능을 유지함.

진공 펌프의 선택 시 고려 사항

진공 펌프를 선택할 때는 다음 요소들을 고려해야 .

필요한 진공 범위: 실험 또는 공정에서 요구되는 진공 수준(저진공, 고진공, 초고진공 등)에 따라 적합한 펌프를 선택해야 함.

용도와 환경: 사용하는 화학 물질의 특성과 실험 조건에 맞는 펌프 종류를 고려해야 함.

유지 보수 요구사항: 특정 펌프는 유지 보수가 용이한 반면, 다른 펌프는 더 복잡하고 비용이 많이 들 수 있음.

비용 및 효율성: 초기 비용뿐만 아니라 운영 및 유지 보수 비용도 고려하여 선택하는 것이 중요함.

요약

진공 펌프는 실험실 및 산업 환경에서 시스템 내의 기체를 제거하여 진공 상태를 만드는 데 사용되는 중요한 장비 임.

다양한 종류의 펌프가 존재하며, 각기 다른 원리와 진공 범위에서 작동하여 특정 용도에 맞게 선택할 수 있음.

올바른 진공 펌프의 선택과 유지 보수는 실험의 정확성과 공정의 효율성을 높이는 데 중요한 역할을 함.

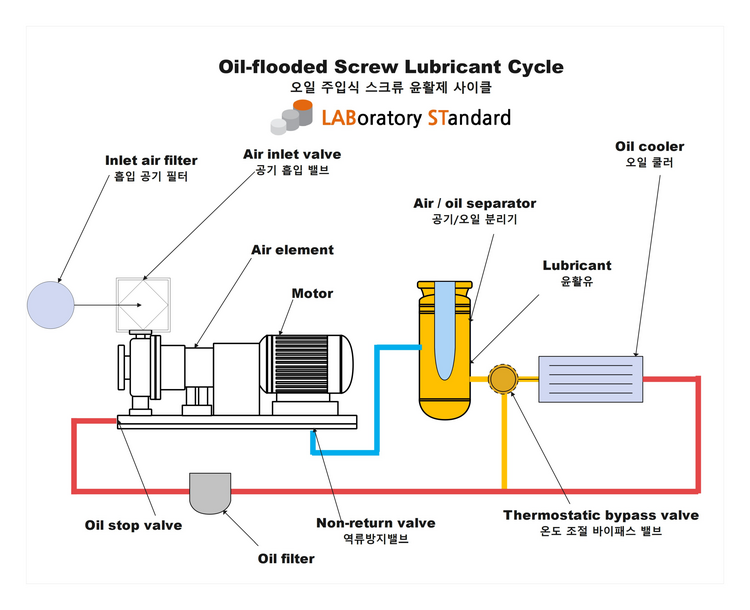

Oil-flooded screw lubricant cycle은?

오일이 나사식 압축기(스크류 압축기) 내부에서 주요 역할을 하는 시스템.

오일이 압축기 내부에서 윤활, 밀봉, 냉각 등의 역할을 수행하도록 설계되어 있음.

구성 요소

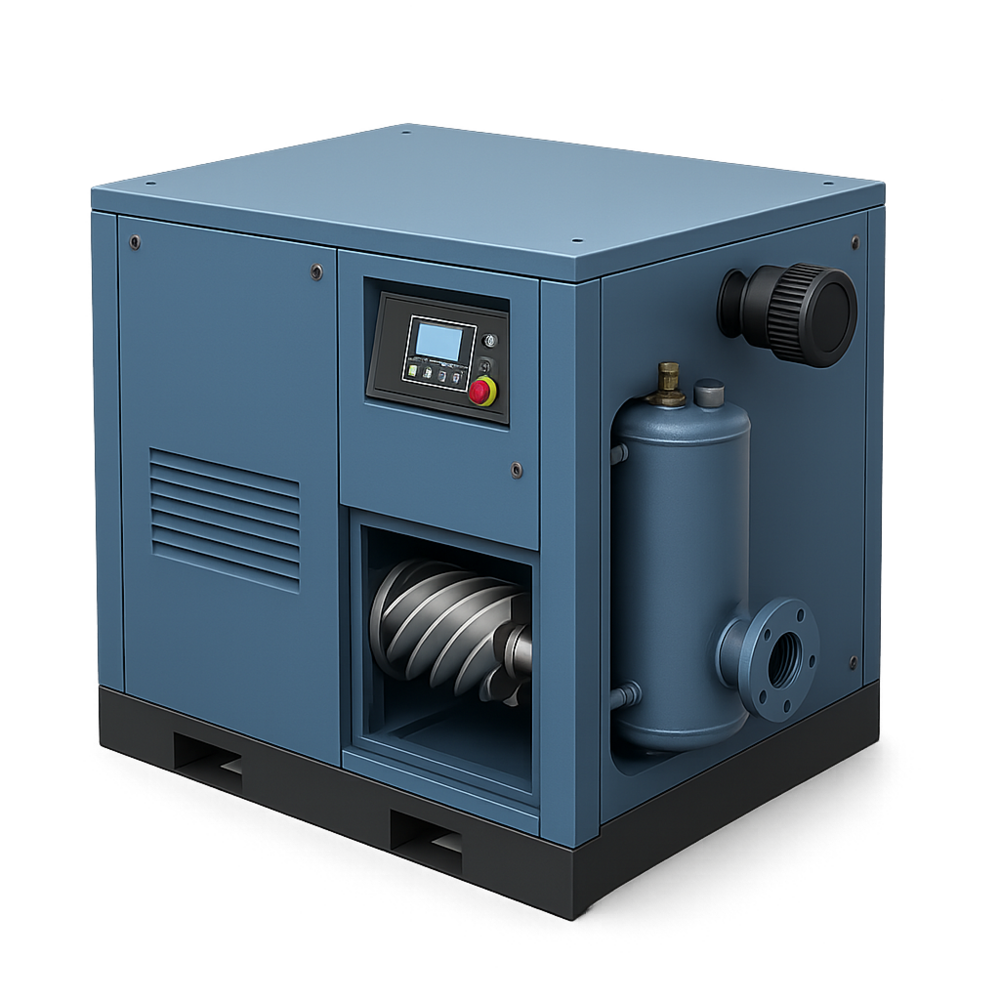

Screw Compressor (스크류 압축기)

두 개의 나사가 맞물려 회전하며 공기를 압축.

이 과정에서 발생하는 열과 마찰을 줄이기 위해 오일이 사용 됨.

Oil Separator (오일 분리기)

압축된 공기와 오일을 분리.

공기는 시스템으로 이동하고, 분리된 오일은 다시 순환.

Oil Cooler (오일 쿨러)

순환되는 오일의 온도를 낮춤.

냉각된 오일은 다시 시스템에 투입되어 과열을 방지.

Oil Filter (오일 필터) 순환되는 오일의 이물질 및 오염 물질을 제거하여 시스템의 손상을 방지.

Oil Pump (오일 펌프)

오일을 압축기 내부로 순환시켜주는 역할.

일부 시스템에서는 압축기 자체의 회전력으로 오일이 순환 됨.

윤활 오일의 역할

윤활 (Lubrication)

나사의 회전으로 인한 마찰을 줄이고 기계 부품의 마모를 방지.

밀봉 (Sealing)

나사 사이의 틈을 메워 압축 효율을 높이고 공기 누출을 방지.

냉각 (Cooling)

압축 과정에서 발생하는 열을 흡수하여 시스템의 온도를 유지.

Oil-flooded Screw Lubricant Cycle의 동작 원리

공기가 압축기 흡입구로 이동.

공기는 나사 회전에 의해 압축되며, 동시에 윤활 오일이 주입.

오일은 압축 과정에서 열을 흡수하고 나사 및 베어링을 윤활하며, 압축 공간의 공기 누출을 방지.

압축된 공기와 오일은 압축기에서 배출되어 오일 분리기로 이동.

오일 분리기에서 공기와 오일이 분리.

공기는 다음 공정으로 이동하고, 분리된 오일은 오일 쿨러로 이동.

오일 쿨러에서 오일이 냉각되고, 오일 필터를 거쳐 다시 압축기로 순환 됨.

장점

효율성: 밀봉과 냉각 기능으로 압축 효율이 높음.

내구성: 마모를 줄여 장비의 수명을 연장.

온도 관리: 압축 과정에서 발생하는 과도한 열을 효과적으로 제거.

유지보수

오일 품질 관리

오일이 산화되거나 오염되면 윤활 성능이 저하되므로 정기적인 교체가 필요.

오일 필터 점검

오염 물질로 인해 필터가 막히지 않도록 주기적으로 청소하거나 교체.

오일 쿨러 상태 점검

쿨러가 제대로 작동하지 않으면 오일 온도가 상승하여 시스템 성능이 저하 됨.

Oil-flooded와 Oil-free의 차이점

Oil-flooded는 오일을 적극적으로 사용하는 시스템으로, 고효율과 내구성을 제공하지만 오일 관리가 필요.

Oil-free는 오일을 사용하지 않아 유지보수가 간단하지만, 특정 애플리케이션에서 압축 효율이 낮을 수 있음.

Oil-flooded screw lubricant cycle과 진공펌프 (Vacuum Pump)의 연관성과 차이를 살펴보면, 각각의 원리와 기능이 다르지만, 특정 시스템에서는 이 두 가지 기술이 조합되어 사용되기도 함.

Oil-flooded Screw Lubricant Cycle의 개요

주로 공기 압축기에 사용되며, 오일이 압축기의 내부에서 윤활, 냉각, 밀봉 역할을 함.

공기를 압축하여 고압으로 만드는 데 초점. 일반적으로 산업 공정, 냉각 시스템, 공압 장비 등에 사용.

진공펌프 (Vacuum Pump)란?

진공펌프는 시스템에서 공기나 기체를 제거하여 저압 상태(진공)를 만드는 장치.

주요 목적은 공기 제거이며, 특정 환경에서 Oil-flooded 기술을 사용할 수 있음.

진공펌프의 주요 유형

오일 실링 회전 베인 펌프 (Oil-sealed Rotary Vane Pump)

가장 일반적인 유형으로, 윤활 오일을 사용하여 회전 부품을 보호하고 기체 밀봉을 도움.

오일은 공기와 함께 펌프에서 순환 후 분리.

스크류 진공펌프 (Screw Vacuum Pump) 나사 형태의 로터가 회전하면서 공기를 제거.

일부는 오일 플러드 방식으로 작동하며, 높은 효율과 열 방출을 제공.

Oil-flooded Screw 기술이 진공펌프에 사용될 때의 특징

오일의 역할

윤활: 로터와 펌프 내부 부품 간 마찰을 줄임.

냉각: 압축 또는 기체 제거 과정에서 발생하는 열을 흡수.

밀봉: 공기와 오일의 혼합을 통해 공기 누출을 최소화.

진공 환경에서의 활용

Oil-flooded 기술은 진공 성능을 높이고 안정적인 압력을 유지하는 데 도움을 줌.

높은 진공도(고진공)를 요구하는 산업 공정에 적합.

Oil-flooded Screw Lubricant Cycle과 진공펌프의 차이점

항목

Oil-flooded Screw Lubricant Cycle

진공펌프

목적

공기 압축 (고압 생성)

공기 제거 (저압/진공 생성)

작동 원리

오일을 활용한 나사 회전으로 공기 압축

기체를 흡입/배출하여 저압 상태 유지

오일 사용 방식

윤활, 냉각, 밀봉

밀봉, 윤활, 열 제거

주요 적용 분야

산업 공기 압축기, 냉각 시스템, 공압 장치

진공 패키징, 반도체 제조, 제약 산업 등

진공펌프에 Oil-flooded 기술이 적합한 경우

고부하 작업: 높은 진공 성능과 내구성을 요구하는 작업.

온도 관리 필요: 작업 중 과도한 열이 발생하는 환경.

밀폐성 요구: 기체 누출이 발생하면 안 되는 공정.

장점과 단점 비교

Oil-flooded Screw Lubricant Cycle

장점

효율성이 높고, 고압 작업에 적합. 시스템 내부 열을 효과적으로 관리 가능.

단점

오일 관리가 필요(교체 및 필터 유지보수). 특정 환경에서는 오일 오염 가능성.

Oil-flooded Vacuum Pump

장점

높은 진공도 유지.

내구성이 강하고 다양한 작업에 적용 가능.

단점

오일 누출 및 오염 가능성.

특정 조건에서 오일 배출 관리 필요.

산업에서의 응용

Oil-flooded Screw Lubricant Cycle은 공압 시스템, 냉매 처리, 제조 공정 등에서 사용.

진공펌프는 반도체 공정, 제약 생산, 식품 패키징 등에서 활용.

두 기술이 조합된 시스템은 고성능 진공 환경을 필요로 하는 고진공 플랜트와 같은 공정에서 효과적.
