⚝ Autoclave (오토클레이브)
오토클레이브는 증기 멸균기라고도 하며 일반적으로 의료 또는 산업 응용 분야에 사용 됨.
오토클레이브는 압력 용기 내부에 놓인 품목에 있는 유해한 박테리아, 바이러스, 곰팡이 및 포자를 죽이기 위해 압력 하에서 증기를 사용하는 장비 임.
품목은 주어진 시간 동안 적절한 멸균 온도로 가열 됨.
증기의 수분은 박테리아와 포자의 단백질 구조를 파괴하기 위해 열을 효율적으로 전달 함.
의료 분야에서 "오토클레이브"라는 용어는 일반적으로 증기 멸균기를 설명하는 것 임.
특히 의료용 오토클레이브를 증기 멸균기라고 함.
오토클레이브는 수술 장비, 실험실 기기, 제약 품목 및 기타 재료를 살균하는 데 사용 됨.
고체, 액체, 중공 및 다양한 모양과 크기의 기구를 살균할 수 있음.
오토클레이브는 크기, 모양 및 기능이 다양하며, 아주 기본적인 오토클레이브는 압력솥과 유사 함.
증기의 힘을 사용하여 끓는 물과 강력한 세제에 내성이 있는 박테리아, 포자 및 세균을 죽임.
Autoclave(오토클레이브)는 고온·고압의 증기를 이용하여 멸균(Sterilization) 또는 소독(Disinfection)을 수행하는 장비.
주요 사용 목적
실험 기구, 배지, 시약, 폐기물 등의 멸균
의료 기구 재처리
생물학적 오염물질의 무해화
작동 원리
챔버 내 진공 또는 공기 제거
공기를 제거하여 증기의 침투성 확보
고온 증기 주입
설정 시간 유지
15~30분 이상 고온 고압 유지
배기 및 건조
증기 제거 후 자연 또는 강제 건조 수행
121°C, 15 psi, 15~30분 조건이 대표적 (WHO 기준)
주요 멸균 대상
유리기구 (beakers, flasks)
배양배지 (agar, broth)
실험복, 장갑, 멸균 포장물
생물학적 폐기물
의료기기 (수술용 도구 등)
주요 구성 요소
Steam Generator 고온 증기 생성
Pressure Chamber 멸균물 삽입 공간
Control Panel 온도, 시간, 압력 설정
Safety Valve 과압 방지용 안전장치
Exhaust System 증기 배출, 건조 기능 포함
Door Lock 압력 중 개방 방지 자동 잠금
오토클레이브의 종류
작동 방식
중력치환식 (Gravity displacement): 중력으로 공기 제거
프리-진공식 (Pre-vacuum): 진공 펌프로 공기 제거 후 증기 주입
펄스 진공식 (Pulsed-vacuum): 반복 진공 및 증기 주입
동시 멸균·건조식 (High-vacuum type): 멸균과 건조가 통합
설치 형태
벤치탑형: 소규모 실험실용

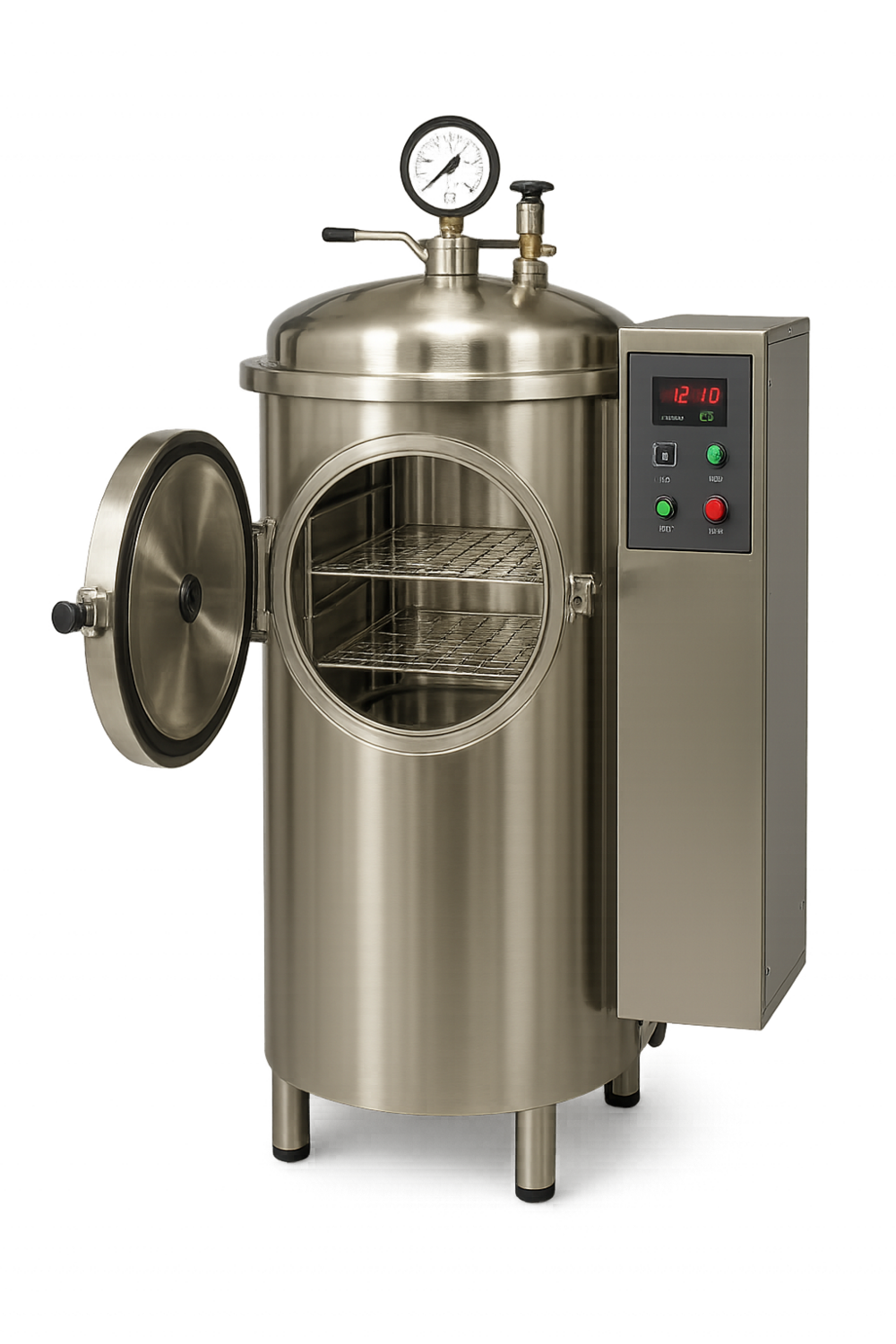

수직형 (Top loading): 중소형 병원/연구소
수평형 (Front loading): 대용량 또는 산업용
워크인형: 대형 바이오 연구소, BSL3, BSL4 시설용
주요 사양 및 선택 기준
용량 20L~600L 이상까지 다양
온도 범위 121°C, 134°C 이상 지원 여부
압력 안정성 1.2~2 bar 설정 가능 여부
건조기능 강제 건조 vs 자연 건조
멸균기록장치 프린터, USB 저장, 클라우드 연동 가능 여부
내부 재질 SUS304, SUS316L 등 부식 방지 스테인리스
안전장치 과압방지, 과온방지, 자동도어잠금, 과전류 차단 등
산업 및 분야별 활용
병원 수술도구, 진료기기 멸균
바이오/제약 배양기구, 배지, 폐기물 멸균
연구소 실험기구, 유해 미생물 멸균
식품산업 통조림 멸균, 포장살균
반도체 일부 부품 세정 후 살균 공정 적용
수의학/농업 동물실험도구, 바이러스 폐기
오토클레이브 멸균 검증 (Validation)
물리적 검증: 온도/압력/시간 기록 확인
화학적 검증: 멸균지시제(Indicator Tape, Integrator)
생물학적 검증: 지표균(바실루스 종) 이용 → 생존 여부 판단
대한민국 및 국제기관은 생물학적 검증을 가장 신뢰성 높은 방법으로 간주
유지관리 및 안전
정기 교정(Calibration) 필요 (연 1회 이상)
도어 실링 점검 및 교체
압력밸브, 배기밸브 정기 세척
멸균기록 보존 (보통 2~3년)
훈련된 인원만 사용 가능 (SOP 및 교육 필요)

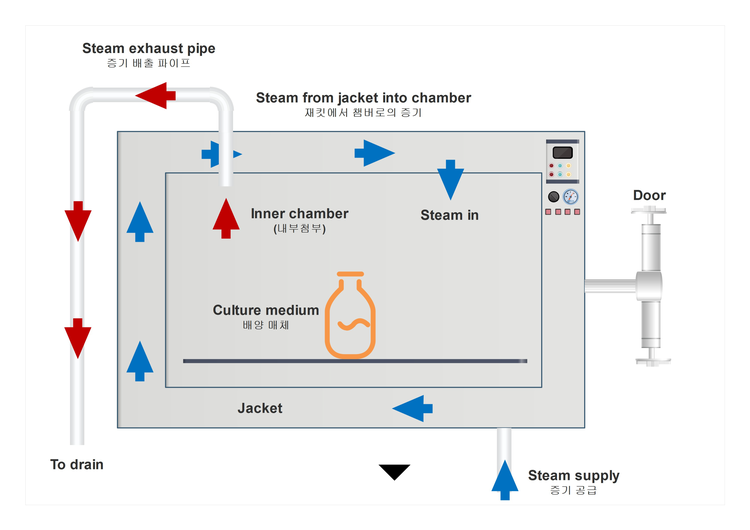

Autoclave 원리
오토클레이브 챔버는 의료 또는 실험실 기기를 끓는점 이상으로 가열하여 멸균 함.
대부분의 클리닉에는 전자레인지와 비슷한 크기의 탁상용 오토클레이브가 있음.
병원은 수평 오토클레이브라고도 하는 대형 오토클레이브를 사용 함.
습도가 3% 미만이면 건조 또는 과열 증기라고 하는 것이 생성 됨.
이 증기는 에너지 전달성을 감소시키기 때문에 멸균 시간을 증가 시킴.
과열 증기는 습도를 약 0%로 낮추어 오토클레이브를 건열 오븐으로 변환 함.
에너지 전달이 줄어들고 134°C의 오토클레이브에서 3분이 걸리는 것이 160°C에서몇 시간, 180°C에서 30분이 걸림.
그러나 습도가 3% 이상이면 포화 또는 습증기가 생성되어 더 높은 멸균 압력과 온도가 필요 함.
습식 증기는 또한 멸균 과정이 끝날 때 건조 시간을 연장 함.
건조 하중은 하중이 포장될 때 공정이 끝날 때 필요하며 즉시 사용하기 위한 것이 아니며, 오토클레이브 멸균 표준 및 지침은 일정한 흐름으로 완벽한 증기를 공급하는 것이 거의 불가능하기 때문에 증기 습도 수준에서 약간의 유연성을 허용 함.
조건이 거의 최적에 가깝더라도 증기가 오토클레이브로 전달될 때 많은 변수가 증기에 영향을 미침.
관련 법령 및 규제
「의료법」 및 「의료기관 내 감염관리지침」
오토클레이브는 병원감염 예방을 위한 필수 장비로 규정
모든 의료기구 멸균에 고압증기 멸균 방식 권장
일일 멸균 이력 관리, 생물학적 지표 시험 주기적 실시
「의약품 제조 및 품질관리기준(GMP)」 (식약처 고시)
제약 제조 시설에서의 기구, 장비, 배지 등 멸균 시 오토클레이브 필수
오토클레이브 장비는 Validation 필수
사용 전후 기록 보관, SOP 준수, 교정 기록 보관 필요
「폐기물관리법」 (의료폐기물)
감염성 폐기물 멸균 처리 시 오토클레이브 사용 가능
자체멸균시설 등록 의무 (지자체 신고)
멸균 후 감염성 폐기물에서 일반 폐기물로 전환 가능 (증빙 필요)
「산업안전보건법 시행규칙」 (산업안전보건공단 기준)
고압용기/고온장비 사용 시 작업자 교육 및 안전 수칙 준수
증기 배출 시스템, 안전밸브, 인터락 도어 장착 필수
위험기계기구로 분류되며 정기검사 대상
기타 관련 기준
식품의약품안전처 (MFDS)
GMP 시설 멸균 설비 기준 명시
대한의료기기안전정보원
멸균장비의 품질관리 및 재처리 기준 고시
대한임상병리사협회
검사실 내 멸균품목 운영지침 제공
정의
고온·고압 증기를 이용한 멸균 장비
사용처
의료, 실험, 제약, 식품 등 전 산업
검증
생물학적, 화학적, 물리적 검증 수행
법적요건
의료법, GMP, 폐기물법, 산안법 등 다수 해당
관리포인트
교정, 기록관리, 안전장치, 사용자 교육 필수
