실험실 소방공사의 주요 요소

소방 설비의 종류

소화기

실험실 내에 가장 기본적으로 비치되는 소화기로, 화재 발생 시 초기 진화에 사용 됨.

실험실에서 사용하는 화학물질에 따라 적절한 소화기 유형을 선택해야 함.

A형 소화기

종이, 나무 등 일반 화재에 적합. BC형 소화기: 가연성 액체(기름, 휘발유) 및 전기 화재에 적합.

ABC형 소화기

모든 유형의 화재에 대응 가능하며, 실험실에서 가장 널리 사용됨.

자동 소화 시스템

실험실에서는 자동 소화 시스템이 매우 중요.

화재 감지 후 자동으로 소화제를 방출하는 스프링클러 시스템이나 가스 소화 시스템이 대표적.

스프링클러 시스템

스프링클러는 화재 발생 시 자동으로 물을 분사하여 화재를 진압하는 시스템.

스프링클러 헤드가 실험실 천장에 설치되며, 일정 온도 이상에서 작동 함.

일반적인 스프링클러 시스템은 물을 사용하여 화재를 진압하지만, 물이 사용하기 어려운 환경(전기 장비가 많은 곳)에서는 가스 소화 시스템이 적합.

화재 감지기

실험실 곳곳에 화재 감지기를 설치하여 연기, 열, 가스 누출 등을 감지.

감지기가 화재를 감지하면, 자동으로 경보가 울리며, 스프링클러나 가스 소화 시스템이 작동.

감지기의 종류로는 연기 감지기, 열 감지기, 불꽃 감지기가 있으며, 실험실 특성에 맞게 설치.

경보 시스템

화재 발생 시 신속하게 대피할 수 있도록 화재 경보 시스템을 설치.

경보벨, 사이렌, 비상 조명 등이 화재 발생을 알리고, 인명 피해를 최소화하기 위해 대피 경로를 안내.

경보 시스템은 화재 감지기와 연동되어 자동으로 작동하거나 수동으로 작동할 수 있음.

비상 대피 시스템

실험실 내부에 비상 대피 경로를 설정하고, 비상구와 탈출 장비를 준비해야 함.

비상구는 항상 개방 상태를 유지하며, 비상 조명과 함께 잘 보이도록 설계되어야 함.

대피 훈련을 주기적으로 실시하여, 화재 발생 시 실험실 인원들이 안전하게 대피할 수 있도록 함.

방화문 설치

실험실 내 화재 확산을 막기 위해 방화문을 설치해야 함.

방화문은 일정 시간 동안 불길을 차단하여, 인명과 중요한 장비를 보호하는 역할을 함.

자동 방화문 시스템을 적용하여, 화재 시 자동으로 닫히도록 설정할 수 있음.

소화전 시스템

실험실 건물 내부에 소화전을 설치하여, 화재 발생 시 즉각적으로 소화작업을 수행할 수 있도록 함.

소화전 시스템은 외부 소방대가 접근하기 전에 초기 화재 진압에 사용 됨.

실험실 소방공사 단계

소방 설계

실험실의 특성(사용되는 화학물질, 전기 장비 등)에 따라 맞춤형 소방 설계가 이루어져야 함.

화재 발생 가능 구역을 분석하고, 각 구역에 맞는 소화 시스템(스프링클러, 가스 소화기 등)을 배치.

소방 설계에는 경보 시스템, 비상 대피 경로, 방화벽 및 방화문 설계도 포함.

소방 장비 설치

소화기, 스프링클러, 가스 소화기 등 소방 장비를 설치.

장비는 실험실의 화재 위험에 맞게 배치되어야 하며, 각 장비가 정상 작동하는지 확인해야 함.

소화 장비는 적절한 위치에 잘 보이도록 배치하고, 접근이 용이하게 해야 함.

화재 감지 및 경보 시스템 설치

화재 감지기와 경보 시스템을 설치하여 화재 발생 시 즉각적인 대처가 가능하도록 함.

감지기의 위치는 화재 발생 가능성이 높은 구역(전기 장비 근처, 화학물질 취급 구역)에 집중적으로 설치.

경보 시스템은 실험실 내외에 설치하여 모든 인원이 화재 발생 사실을 신속히 알 수 있도록 해야 함.

비상 대피 경로 및 방화 시설 설치

비상구 및 대피 경로를 확보하고, 비상 조명과 안내 표지를 설치.

방화문과 방화벽은 화재 확산을 막고, 실험실 내부의 중요한 장비나 데이터를 보호하는 데 도움을 줌.

비상 대피 경로는 항상 개방 상태를 유지해야 하며, 장애물이 없어야 함.

소방 시스템 점검 및 테스트

소방 시스템이 정상적으로 작동하는지 점검하고, 소방 훈련을 통해 실험실 인원들이 화재 발생 시 대처할 수 있도록 훈련 함.

소방 시스템 점검은 주기적으로 실시하여, 장비가 항상 정상 작동하는지 확인해야 함.

실험실 소방공사는 화재로 인한 위험을 최소화하기 위해 매우 중요한 작업 임.

실험실의 특성에 맞춘 소방 시스템을 설치하고, 주기적인 점검과 훈련을 통해 화재 발생 시 신속하게 대처할 수 있어야 함.

스프링클러, 가스 소화기, 화재 감지기와 같은 소방 장비를 적절하게 배치하고, 비상 대피 경로를 확보하는 것이 필수적 임.

AnyFire(HFC-23) 할로겐화합물소화설비란?

AnyFire HFC-23 시스템은 할로겐화합물계(청정가스계) 소화약제를 사용하는 비수계 자동소화설비.

HFC-23 (Trifluoromethane, CF₃H) 은 고체 잔류물이 남지 않아 정밀기기, 전자실, 분석기기실, 데이터센터 등에서 사용.

AnyFire는 HFC-23을 주성분으로 한 국산 할로겐계 소화시스템 브랜드로, 자동기동형 소화설비, 기기 내장형 또는 고정식 배관형 설비로 공급.

HFC-23 소화약제의 특성

화학식 CHF₃ (Trifluoromethane)

ODP (오존층파괴지수) 0 (ozone-friendly)

GWP (지구온난화지수) 약 12,000 (고위험, 배출관리 필요)

잔류성 무색, 무취, 전기 비전도성, 잔류물 없음

소화 방식 화학적 반응억제 + 열 흡수 (화염 루트 차단)

적용 등급 A, B, C급 화재 (고체, 액체, 전기화재) 모두 대응

안전성 인체에 무해한 농도 범위에서 사용 가능 (NOAEL 존재)

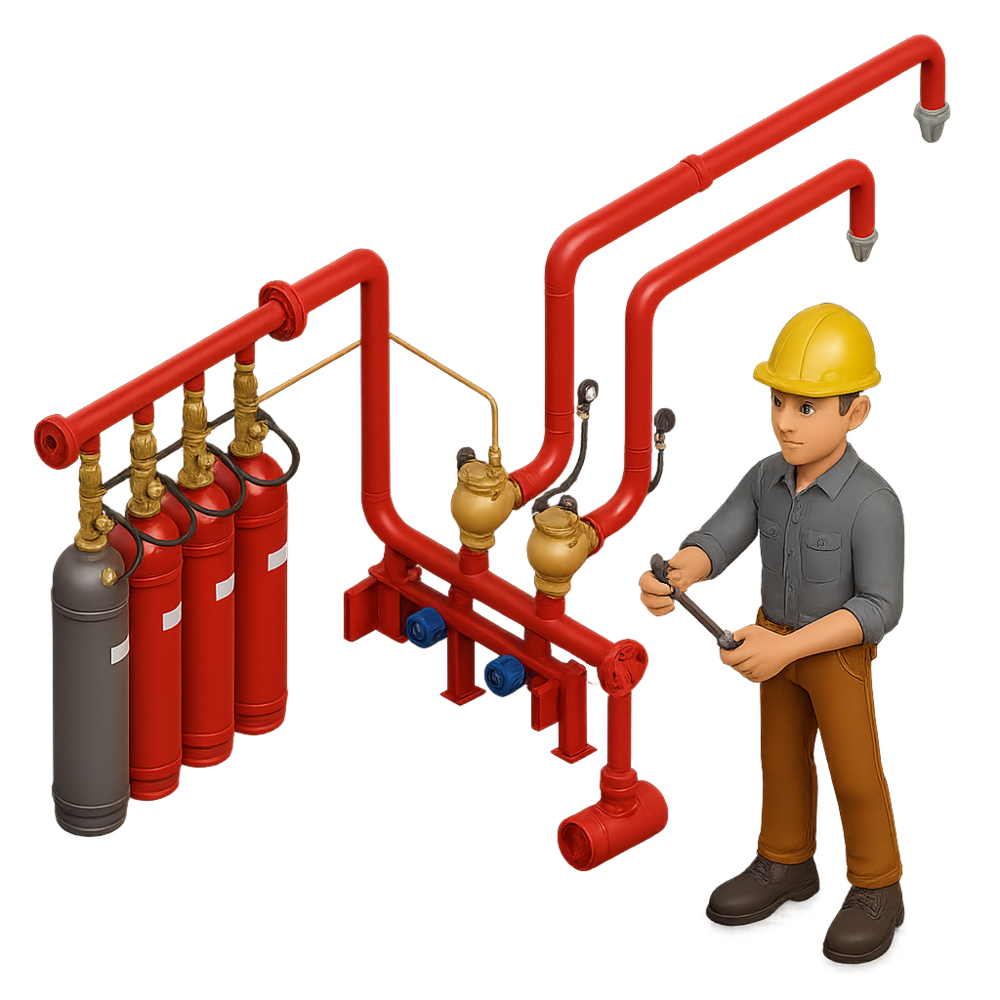

설비 구성요소

저장 및 방출장치

HFC-23 저장용기: 고압 충전된 압력용기(주로 40~50bar), 내부에 질소로 충전압력 유지

솔레노이드 밸브: 자동 기동 시 약제 방출

방출 헤드: 분사형 노즐, 확산 커버 포함

감지 및 기동장치

화재감지기 (연기/열 복합형)

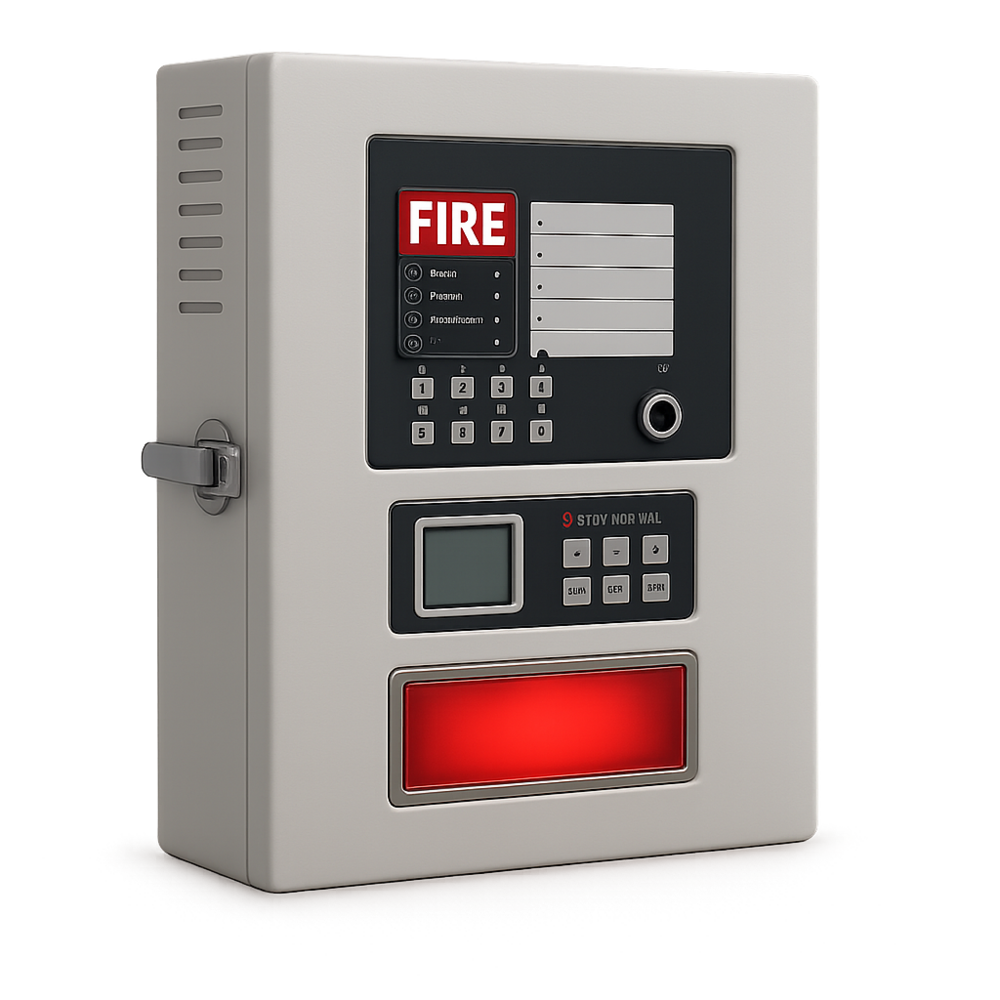

수신기: 방출 제어 및 상태감시

자동기동장치: 감지기 신호 수신 시 자동으로 소화약제 방출

배관 및 분사설비

동배관 또는 스테인리스배관

노즐: 방출 시간 10초 이내로 일정 농도 도달

분사각도 및 높이는 설계면적과 기기 보호 구역에 따라 설계

설치공사 절차 (단계별)

현장조사

실내 체적, 환기량, 장애물 여부, 기기 밀도 조사

설계

설계 농도, 분사 시간, 약제 용량, 노즐 위치 산정 (NFSC 105 기준)

약제 충전

HFC-23 약제 충전된 저장용기 수입 또는 제작 (고압 충전)

배관 및 노즐 설치

노즐 간 거리, 배관 내압, 분사 균일성 확보

감지기 설치

열감지기, 연기감지기 복합 설치 및 경보 동기화

기동 시험

전기기동/수동기동, 방출기기 연동 확인

유지관리 설명

주의사항, 방출 시 조치, 점검 주기 등 사용자 교육

관련 법규 및 인증 기준

NFSC 105

할로겐화합물 소화설비 설계 및 설치 기준 (소방청 국가화재안전기준)

소방시설법 시행령 제15조

특정소방대상물에 설치 의무 명시

화학물질관리법

HFC-23의 GWP 및 독성에 따른 관리물질 분류 적용

KC 인증

소화설비 성능인증(소방산업기술원 KFI) 필수

적용 대상 공간

서버실 / 전산실 전기적 손상 없이 소화 가능

반도체 FAB 클린룸 적용, 이물 발생 없음

고가 분석장비실 FT-IR, MS, HPLC 등 정밀 기기 보호

제약·화학 저장소 유기화합물 및 인화물 화재 예방

UPS실, 통신기기실 고가의 전기설비 대상 화재 보호

유지관리 및 점검

약제 압력

월 1회

저장용기 게이지 점검 (표시압력 범위 유지 확인)

감지기 동작

분기 1회

감지기 테스트기 또는 열감지기 테스트

수신기 작동

월 1회

수동 기동 및 경보 연동 확인

배관/노즐 점검

반기 1회

노즐 막힘, 배관 누설 여부 확인

약제 보충

10년 이내

약제 수명 고려해 정기 교체 또는 재충전

시공 시 유의사항

약제 누출방지 구조로 저장장치 배치

배기 또는 탈압 시스템(ventilation) 설치 권장 (약제 방출 후 인체 농도 저감)

화재 후 재충전 비용 고려

지속적 대기배출 규제(GHG 배출권) 대비 환경세 부담 가능

시공사례 및 인증

주요 시공 브랜드: AnyFire (한국산청), Chemetron, Kidde

인증: KFI 성능 인증, KS B ISO 14520-9 적용 가능

국내 적용사례: LG디스플레이 클린룸, SK하이닉스 장비실, 한국은행 전산실 등

요약

소화약제 HFC-23 (CF₃H), 할로겐화합물

특징 비잔류성, 전기비전도, 고가 기기 보호용

규격 NFSC 105, 소방시설법 적용

주요설비 저장용기, 방출밸브, 감지기, 수신기, 분사노즐

설치공사 흐름 설계 → 기기설치 → 감지기설치 → 기동시험 → 교육

주요장소 서버실, 분석실, 전기실, 반도체룸

점검 압력, 감지기, 수신기, 배관 주기적 점검 필수

1단계: 화재 감지 (Detection)

실내에 설치된 연기감지기 또는 열감지기가 화재 징후(온도 상승, 연기 입자 등)를 감지

이 감지기는 수신기(Fire Alarm Panel) 와 연동되어 신호를 전달

📌 일반적으로 2중 감지 조건(AND Logic): 열 + 연기 모두 감지 시 방출되도록 설정해 오작동 방지.

2단계: 신호 처리 및 경보 (Pre-Discharge Alarm)

수신기가 감지기 신호를 받아 "화재 발생" 판단 후, 경고 사이렌 및 경광등을 작동시

비상경보와 함께, 실내 인원은 대피 유도되고, 방출지연시간(10~30초)이 설정

📢 대피를 위한 시간을 주는 이 딜레이 시간은 사람을 보호하기 위한 필수 기능

3단계: 소화약제 방출 명령 (Discharge Activation)

일정 시간이 지나면, 수신기 → 릴레이 → 솔레노이드 밸브를 통해 압력용기 밸브가 개방

HFC-23 소화약제가 고압 가스로 방출되며, 배관을 통해 분사노즐로 전달

💨 약제 방출 시간은 10초 이내, 설정된 설계농도(6~9% vol.)에 맞춰 실내에 균일하게 확산

4단계: 화염 억제 및 소화 (Suppression)

HFC-23는 불꽃에서 발생하는 화학 반응 루트(Radical chain reaction) 를 차단

동시에 기화열로 주변 열을 흡수, 연소 조건(산소, 온도, 연료)을 차단하여 화재를 억제

🔬 HFC-23은 "비전도성", "잔류물 없음"의 특징으로 민감한 전자기기에도 손상 없이 사용 가능

5단계: 사후 확인 및 환기 (Post-Discharge)

방출 후, 경보는 계속 작동되며, 관리자 또는 소방안전관리자가 실내 상태 확인을 수행

공기 정화 또는 강제 환기 시스템(실내 배기팬 또는 공조시스템)을 통해 약제를 제거

이후 장비 리셋 및 약제 재충전 절차 수행

핵심 특징 요약

작동 방식 자동 감지 + 수동 기동(보조), 딜레이 후 방출

방출 제어 전기식 솔레노이드밸브, 압력기동 보조 가능

방출 시간 10초 이내 (NFSC 105 기준)

소화 방식 화학반응 억제 + 열흡수 (냉각작용)

주의사항 대피 딜레이 설정 필수, 약제 GWP 고려 필요

특별한 보조 기능 (AnyFire 시스템 옵션)

수동 방출버튼 수신기 옆 또는 실험실 출입구에 설치 가능

방출차단스위치 인명체류 중 오작동 방지용

모니터링 시스템 약제 잔량, 용기 압력, 작동 기록 확인 가능

다구역 연동 복수 실험실 동시 또는 순차 방출 제어

대한민국 실험실 소방법 관련 법령 체계 (법률 → 시행령 → 고시 → 기술지침)

상위법

소방시설 설치 및 관리에 관한 법률

소방청

시행령

소방시설법 시행령 및 시행규칙

행정안전부

기술기준

국가화재안전기준 (NFSC 시리즈)

소방청

지침

실험실 안전관리 표준지침(교육부/과기정통부)

교육부, 과기정통부

관련 법

화학물질관리법, 산업안전보건법, 건축법

환경부, 고용노동부, 국토교통부

실험실에 적용되는 소방시설 종류 및 설치기준

경보설비

자동화재탐지설비, 비상방송설비, 경보벨, 경광등

1개 실험실 단위 감지/경보기 설치, 실내 경보 청취 가능 거리 확보

소화설비

소화기, 자동소화설비, 스프링클러, 할로겐계 소화설비

면적 기준 또는 장비별 설치, 전기실 등은 자동소화설비 필수

피난설비

유도등, 비상조명등, 피난구 유도표시

실험실 출입구, 복도에 유도등/피난경로 표시 필수

소화수설비

옥내소화전, 포소화설비

연면적 600㎡ 이상일 경우 설치 의무

방화구획

내화벽체, 방화문, 방화댐퍼

실험실·시약실·기기실은 1시간 이상 내화구획 필수

특수가스설비

가스누설감지기, 방폭설비

수소, 암모니아, 인화성 가스 취급 시 감지 및 환기 연동 필수

소방시설 설치 관련 주요 국가화재안전기준 (NFSC)

NFSC 101

자동화재탐지설비

감지기 간 거리, 복합감지기 설치, 오작동 방지 조건 명시

NFSC 103

스프링클러설비

천장 높이, 설계수량, 압력 및 커버 범위에 따른 설치조건

NFSC 105

할로겐화합물 소화설비

HFC-23, Novec 등 비수계 약제 설치 시 농도, 방출시간 규정

NFSC 109

비상경보설비

실내 소음, 표시등 위치 등 피난 유도 기능 중심 설계

NFSC 110

옥내소화전설비

수직배관, 방수구 위치, 소화호스 접근성 중심 기준

NFSC 206

방화문/방화셔터

실험실 출입문, 복도 연계 구역에 대한 방화 성능 기준

NFSC 801

가스계소화설비 통합 기준

HFC-227ea, Inergen, CO₂, IG-541 등 다양한 가스계통 포함

실험실 유형별 추가 소방기준

화학실험실

인화물 보관구역의 방화구획, 휘발성 용매 사용장소에 스프링클러 또는 가스계 소화설비

분석기기실 (GC, HPLC 등)

고온기기 과열 대비 점화원 관리, 기기실 내부 이산화탄소 또는 HFC-23 설치 권장

시약보관실

내장형 소화설비가 포함된 안전보관함 또는 별도 포소화설비

클린룸/멸균실

오작동 방지를 위한 감지기 감도 조절, 청정용 유리 방화구획 또는 특수 유리 사용

가스보관실

가스누출감지기, 방폭콘센트, 실내 음압 설계, 자동 차단장치 연동

설계 및 시공 단계에서의 법적 절차

설계

감리 또는 건축사 사무소에 의한 소방도면 설계 의무 (전용실험실은 개별 존 설정 필요)

감리

공사 중 소방감리자 배정 및 NFPA/NFSC 기준 충족 여부 검사

완공 검사

소방공사 완료 후 관할 소방서에 완공신고 및 사용승인 검사 필요

유지관리

매월 자체 점검, 매년 정기점검 보고서 제출(소방시설법 제25조)

관련 지침 및 표준 문서

실험실 안전관리 매뉴얼

교육부 / 과기정통부

실험실 화재 예방, 약품 보관, 피난계획 포함

KOSHA Guide A-13-2003

산업안전보건공단

위험작업장 화재 대비 설비 가이드

화학물질 저장시설 방화설계 가이드

한국소방산업기술원

위험물 창고 및 시약보관소 내화 설계 기준 포함

건축물의 내화구조 인정기준

국토교통부

실험실용 방화문, 방화벽, 방화댐퍼의 성능기준 포함

실무자용 설치 체크리스트 (예시)

자동감지기

연기 + 열 복합형 설치 여부

각 구역별 1개 이상

수신기 연동

감지 → 방출 → 경보 연동

설계 시퀀스 확인

소화기 비치

A/B/C형 분말 또는 이산화탄소

출입구 1.5m 이내

피난구 유도등

실험실 내부 → 복도 방향 표시

1.8m 높이 부착

방화구획

실험실 외벽 내화구조 확인

내화 1시간 이상
