온도 제어 주요 유틸리티

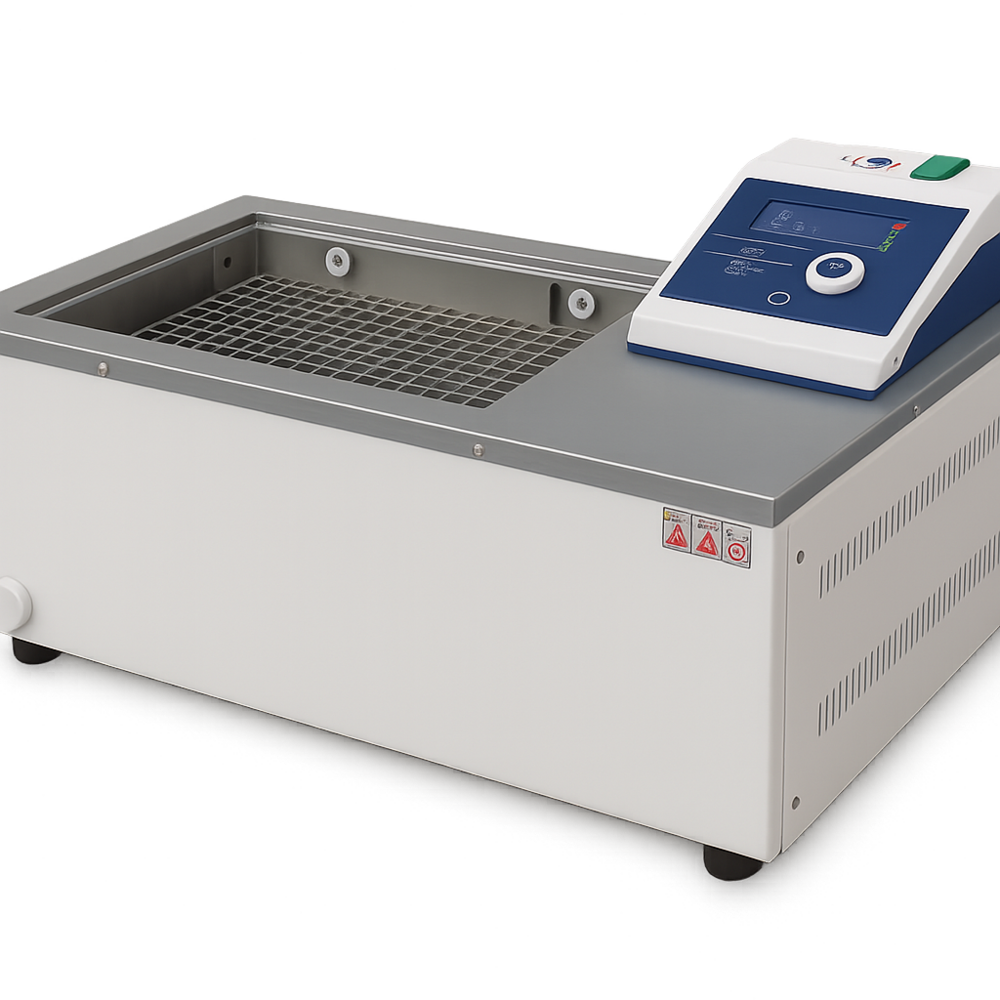

항온 수조 (Water Bath)

용도

항온 수조는 일정한 온도에서 샘플이나 반응 용액을 가열하거나 유지하는 데 사용.

물은 열 용량이 높아 온도를 안정적으로 유지할 수 있기 때문에, 화학 및 생물학적 반응에 자주 사용.

특징

온도 범위: 일반적으로 실온에서 100°C까지 온도 설정이 가능하며, 일부 고급 모델은 더 높은 온도까지 지원.

정밀 제어: 디지털 제어 패널을 통해 정밀한 온도 설정이 가능하고, 균일한 온도 분포를 유지할 수 있음.

정밀 제어: 디지털 제어 패널을 통해 정밀한 온도 설정이 가능하고, 균일한 온도 분포를 유지할 수 있음.

응용 분야: DNA 변성, 효소 반응, 세포 배양 등 온도에 민감한 생명과학 실험에서 자주 사용됨.

항온 수조 설치환경

항온 수조(Water Bath)는

실험실에서 온도를 일정하게 유지하기 위해 사용되는 장비입니다.

설치 환경은 평평하고 안정된 표면에 배치되어야 하며, 통풍이 잘되고 습기나 열에 노출되지 않도록 주의해야 합니다.

전원 콘센트가 가까이 있고, 수조 주변에 충분한 공간을 확보하여 물 보충과 청소, 유지보수가 용이하도록 해야 합니다.

또한, 수조 주변에 과열이나 누수 방지를 위한 안전장치가 있을 경우 더 안전하게 사용할 수 있습니다.

항온 항습기 (Thermo-Hygrostat 또는 Temperature and Humidity Chamber)

용도: 항온 항습기는 실험실의 온도와 습도를 동시에 제어하여 민감한 실험 조건을 일정하게 유지합니다. 실험 환경에 대한 정밀한 제어가 필요할 때 사용.

특징

온도 및 습도 제어: 다양한 온도와 습도 설정이 가능하며, 극한 조건에서도 실험 환경을 안정화 시킴.

프로그램 설정: 미리 설정된 온도와 습도 사이클을 자동으로 조절할 수 있어, 장기적인 환경 테스트에 유용 함.

응용 분야: 전자 부품의 열 충격 테스트, 식물 성장 연구, 안정성 시험 등에 사용.

항온 항습기 설치환경

항온 항습기(Thermo-Hygrostat 또는 Temperature and Humidity Chamber)는

일정한 온도와 습도를 유지하는 실험 장비로, 안정적인 조건을 위해 다음과 같이 설치하는 것이 좋습니다

평평하고 안전한 표면에 배치하여 흔들림이나 진동 방지

충분한 공간 확보로 온도와 습도 조절이 원활하게 이루어지도록 함

직사광선이나 열원에서 멀리 떨어진 곳에 설치하여 온도에 영향을 받지 않도록 함

환기가 잘 되는 장소, 습도 조절과 유지보수 용이하도록 주변 환경을 쾌적하게 유지

전원 안정성과 적절한 전기 콘센트 근처에 배치

외부 환경 온도 차가 크지 않은 환경에서 사용하여 장비 성능 유지

이 조건들이 충족되면 장비의 성능을 최적화할 수 있습니다.

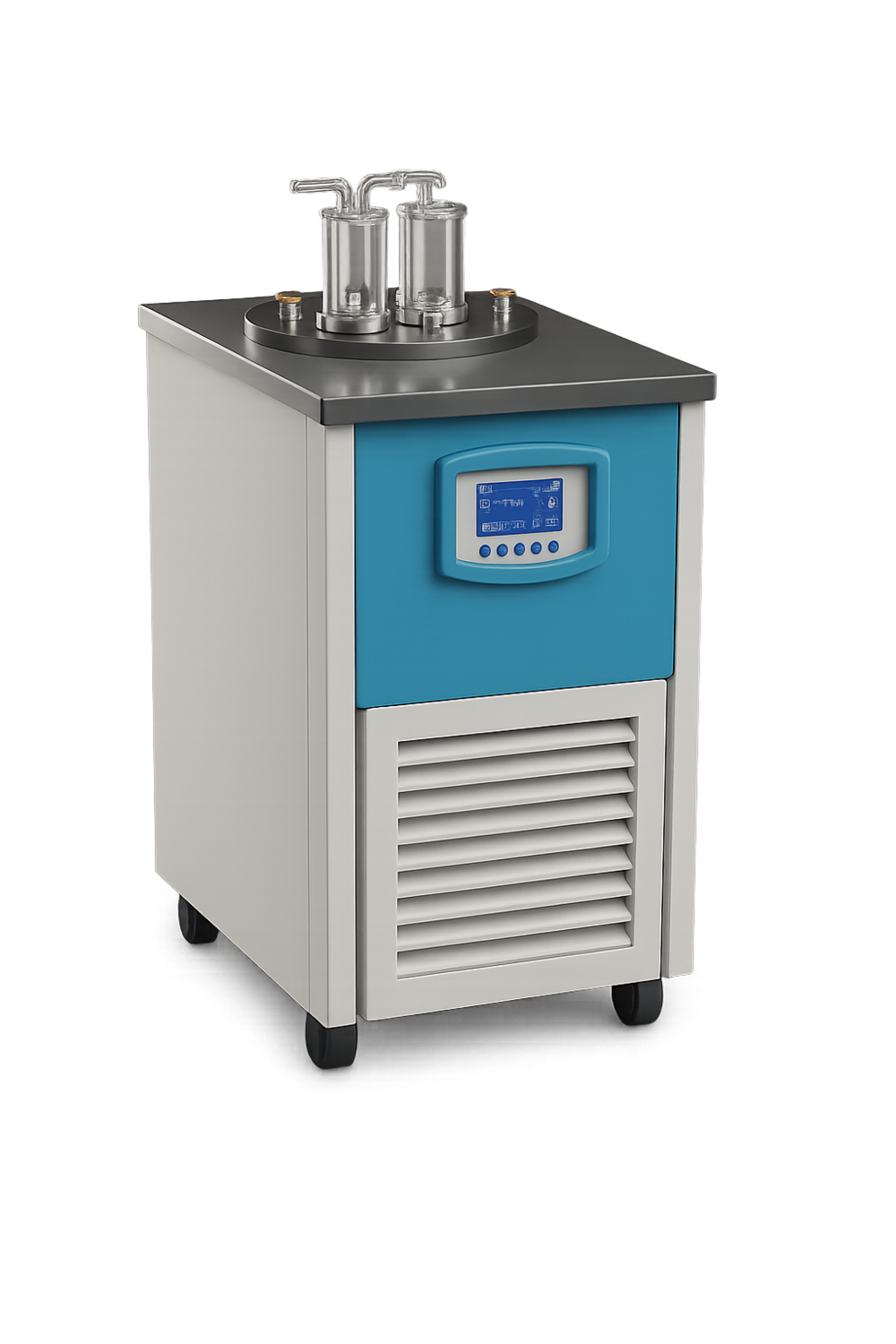

냉각기 (Chiller) 및 순환 냉각 시스템 (Recirculating Chiller)

용도

냉각기는 분석 장비나 실험 장비에서 발생하는 열을 제거하고 일정한 저온 상태를 유지하는 데 사용.

주로 실험 장비의 과열을 방지하기 위해 필수.

특징

정밀한 온도 제어: 설정한 온도 범위 내에서 매우 안정적인 냉각을 제공하여 장비의 최적 성능을 유지.

순환 기능: 냉각수를 순환시켜 열 교환을 극대화하고, 냉각 효율을 높힘.

응용 분야

레이저 기기, 고성능 액체 크로마토그래피(HPLC), 전자현미경(SEM/TEM) 등에서 과열 방지를 위해 사용.

설치환경

냉각기(Chiller) 및 순환 냉각 시스템(Recirculating Chiller)은

안정적인 온도 제어와 효율적인 열 방출을 위해 설치됩니다.

설치 환경은 다음과 같습니다

평평하고 안정된 표면에 배치하여 진동과 흔들림 방지

충분한 공간 확보로 유지보수, 배수, 냉각수 보충 용이

환기가 잘 되는 장소, 특히 열 방출이 원활한 곳 선택

전원 공급이 안정적인 곳(전압 안정성 확보)

습기나 먼지가 적은 깨끗한 환경 유지

주변 온도는 냉각기 성능에 영향을 주지 않는 적당한 범위 내여야 함

이러한 조건들이 충족되면 효율적이고 안전하게 운영할 수 있습니다.

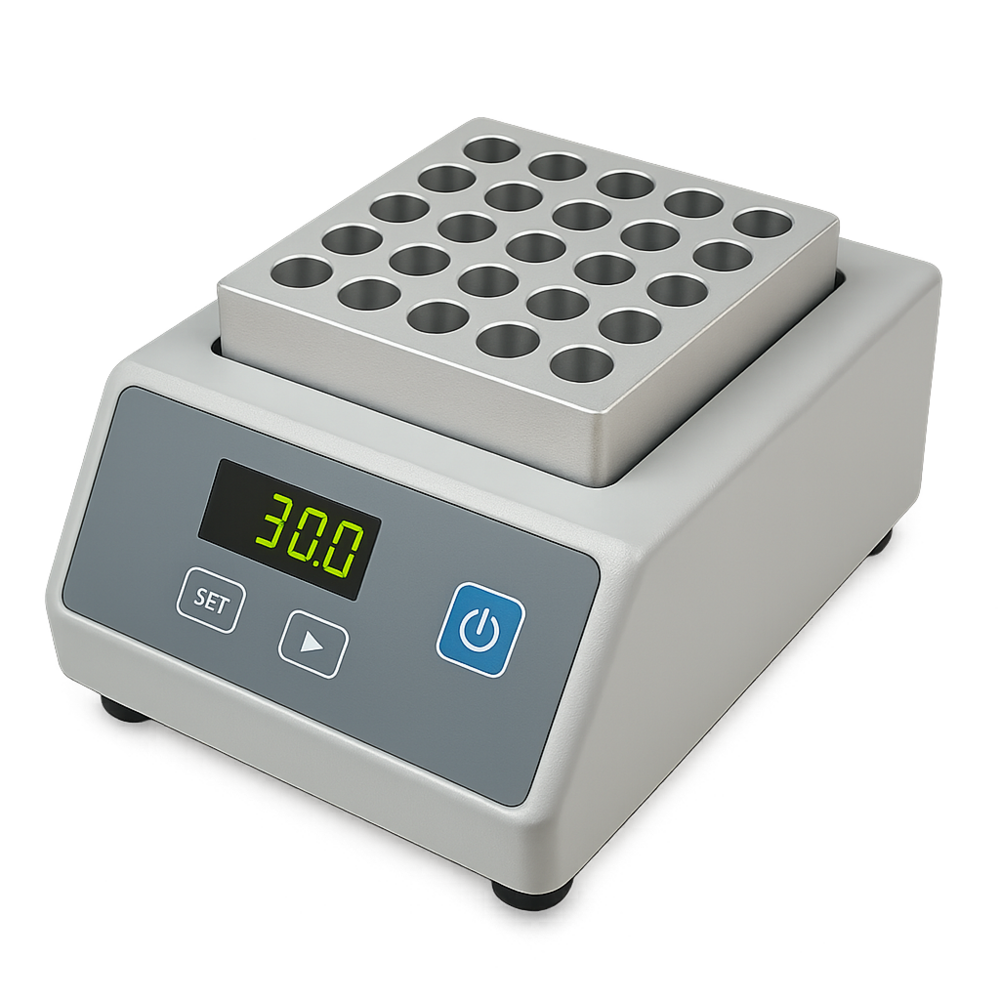

드라이 배스 (Dry Bath) 또는 블록 히터 (Block Heater)

용도: 드라이 배스는 샘플 튜브를 고정된 온도로 가열하는 장비로, 물을 사용하지 않기 때문에 오염 위험이 적음.

특징

정확한 온도 제어: 디지털 온도 조절기를 통해 매우 정밀한 온도 설정이 가능하며, 빠른 가열 속도를 제공.

모듈화된 블록: 다양한 크기와 형태의 샘플 튜브를 수용할 수 있는 모듈형 블록이 포함되어 있어 유연한 사용이 가능.

응용 분야

PCR 반응, 효소 반응, 샘플 준비 및 변성 과정에서 사용.

드라이 배스 설치환경

드라이 배스(Dry Bath) 또는 블록 히터(Block Heater)는 미리 설정한 온도에서 샘플이나 시료를 가열하는 장비로, 안정적이고 안전한 설치를 위해 다음과 같이 배치하는 것이 좋습니다

평평하고 튼튼한 표면에 설치하여 흔들림과 진동 방지

통풍이 잘 되는 장소, 열 배출이 원활한 곳 선정

직사광선이나 열원 가까이 배치하지 않도록 함

전원 콘센트가 가까운 안전한 위치에 두기

주변 온도 변화가 심하지 않은 안정된 환경에서 사용

주변에 주변 장치와 간섭이 적은 위치 선택

이러한 조건을 따르면 장비의 성능을 최적화하고 안전하게 사용할 수 있습니다.

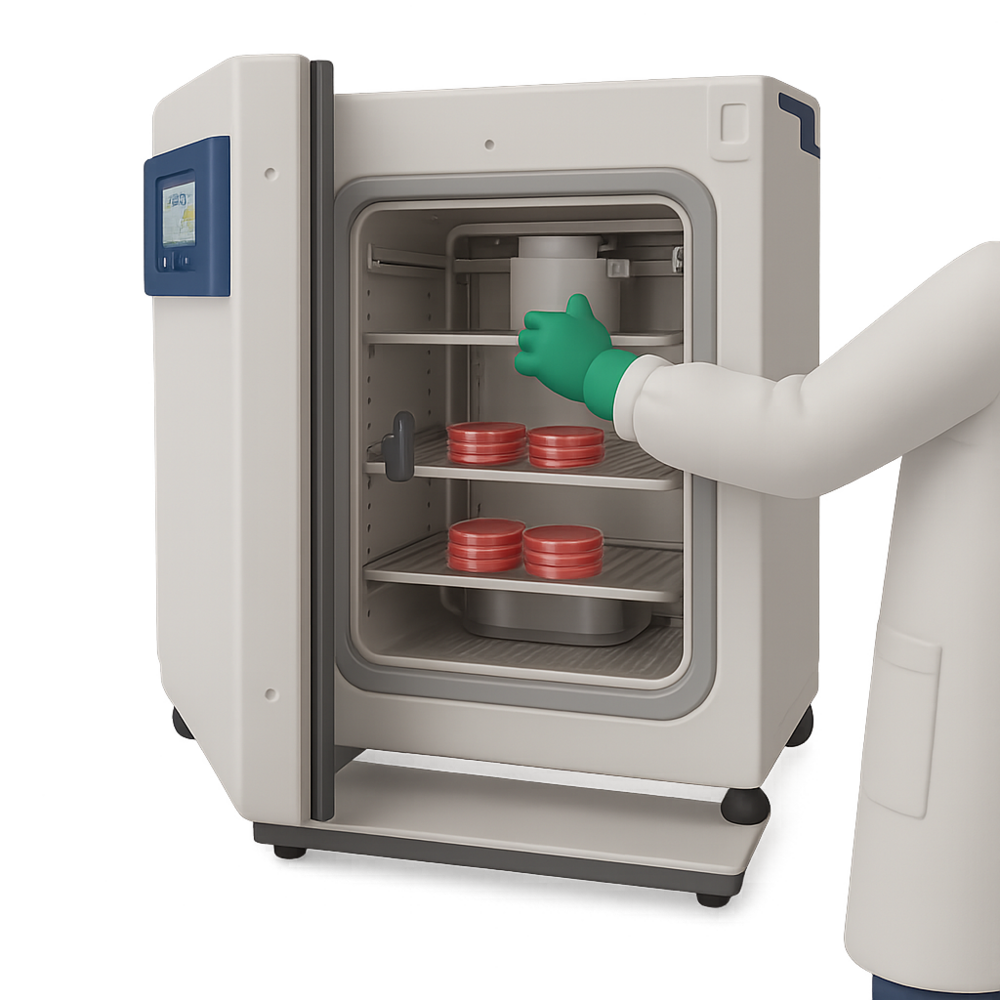

인큐베이터 (Incubator)

용도

인큐베이터는 온도, 습도, 이산화탄소 농도 등을 제어하여 미생물, 세포, 조직 배양 등 생물학적 샘플을 일정한 조건에서 성장시킴.

특징

온도 제어: 온도 범위는 일반적으로 실온에서 60°C까지 조절 가능하며, 습도와 CO₂ 농도를 조절할 수 있는 고급 모델도 있음.

균일한 환경: 내부 온도가 균일하게 유지되어 샘플 간 변동을 최소화 함.

응용 분야

세포 배양, 미생물 배양, 생화학적 분석 등에서 사용.

인큐베이터 (Incubator) 설치환경

위치/배치: 일사·에어컨 바람·출입문 근처 피하고, 통행 적은 벽면에 설치. 진동원(원심분리기, 공조 덕트)과는 거리 두기.

수평/여유공간: 수평 맞추기(레벨링 풋). 본체 뒤·측면 10–20 cm 이상 띄워 열 배출·정비 공간 확보.

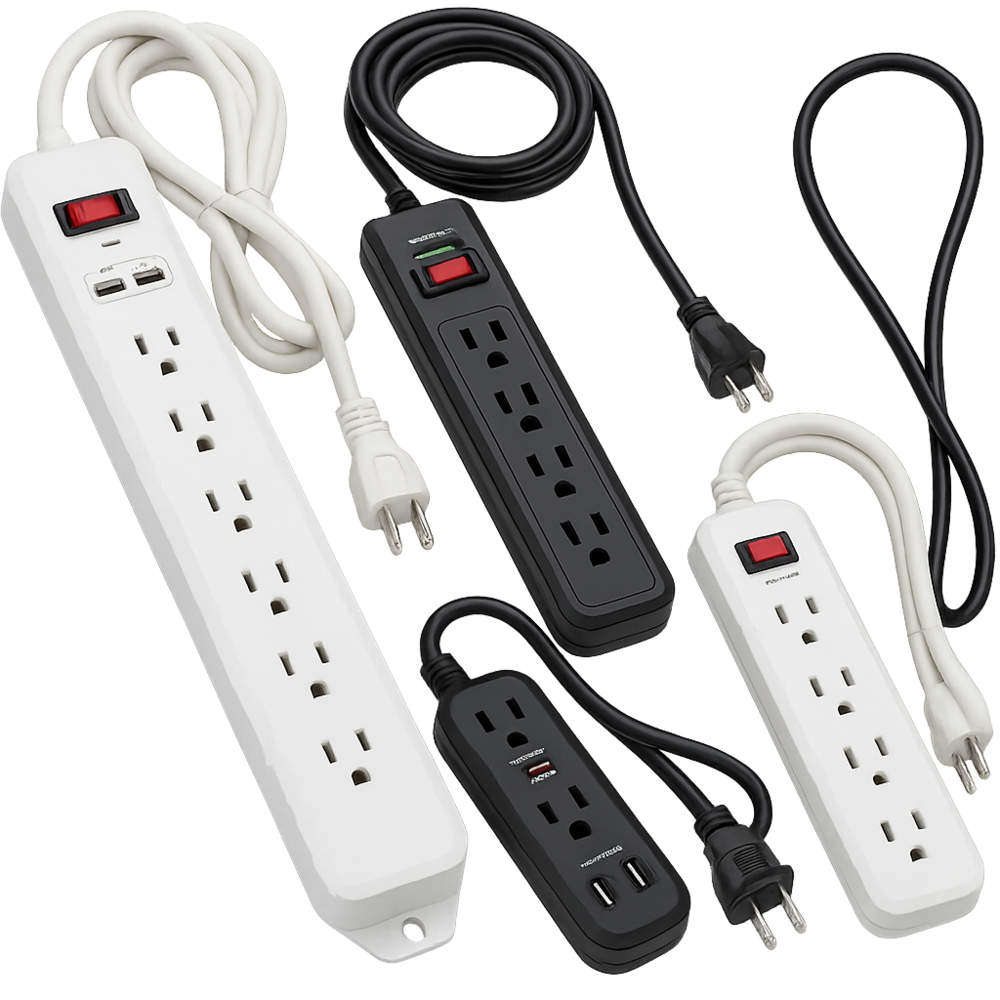

전원: 규격 전용콘센트(접지 필수), 같은 멀티탭에 고전력 장비 혼용 금지. 서지보호/UPS 있으면 안전.

실내 환경: 실온 20–26 ℃, 습도 30–60 % 정도의 안정된 공간(급격한 온·습 변화 최소). 먼지·연무 적고 환기 원활한 곳.

가스/물(해당 시): CO₂ 인큐베이터: 고순도 CO₂(의료/식품급), 이단 레귤레이터 사용, 호스는 내압·내약품 규격품. 실린더는 전도방지 체인으로 고정.

가습/물받이: 증류·DI water만 사용, 정기 교체·세척. 배수 필요 모델은 바닥 드레인 확인.

청결/감염관리: 주변을 비워 청소 동선 확보, 주 1회 이상 외부·도어 패킹 청소. 멸균/자외선 사이클은 일정표로 운영.

열/소음: 상부에 물건 적재 금지, 다른 발열장비와 밀착 설치 금지. 쉐이킹 인큐베이터는 진동 차단 매트 사용.

안전: 경보(온도/CO₂) 테스트, 비상 전원 계획, 사용 매뉴얼(살균·청소·센서교정) 비치. 정기 필터/패킹 교체.

팁: “수평·여유공간·전용전원·진동/바람 회피·청결/가스안전” 이 다섯 가지만 지켜도 설치 품질이 80% 올라갑니다.

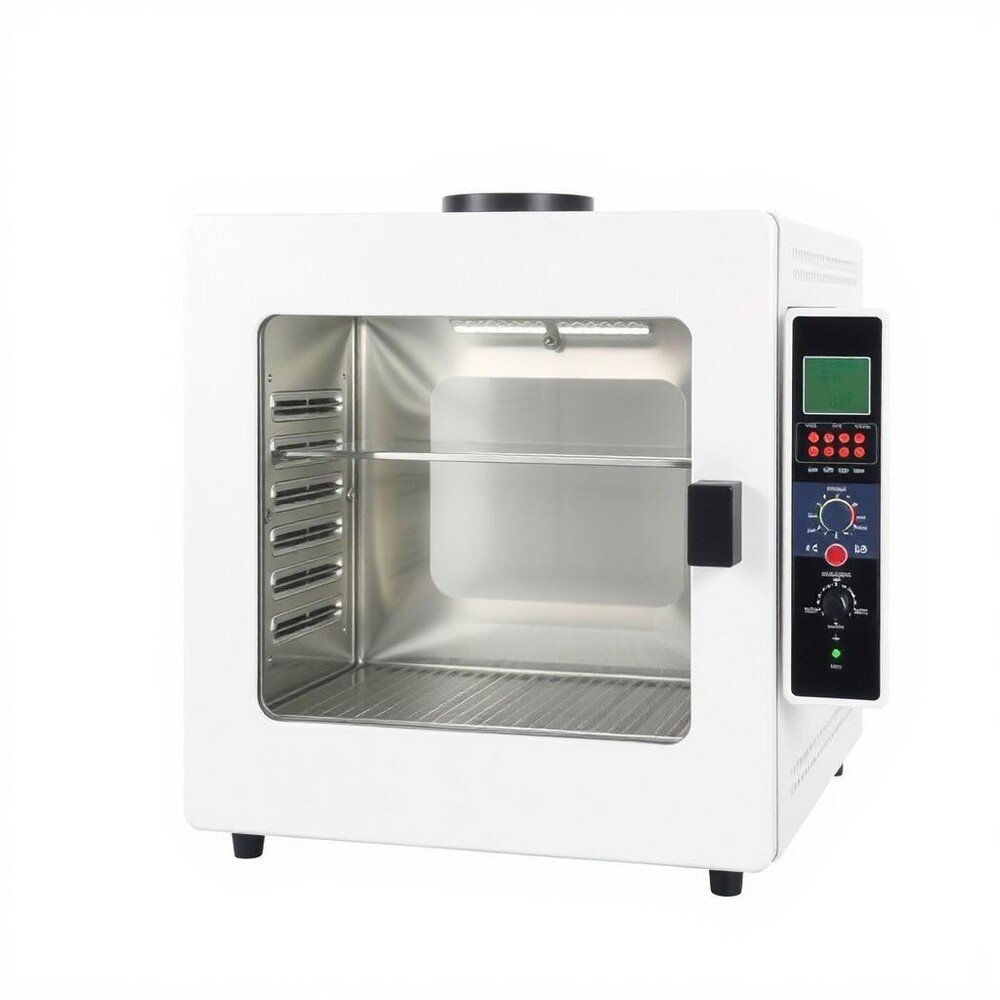

오븐 (Laboratory Oven)

용도: 실험실 오븐은 샘플을 건조하거나 열처리하는 데 사용되며, 화학 분석과 물질의 물리적 특성을 변경할 때 유용 .

특징

고온 제어: 일반적으로 50°C에서 300°C 이상의 온도까지 제어 가능하며, 빠르고 균일하게 가열할 수 있음.

대용량 처리: 큰 용량의 샘플을 동시에 처리할 수 있는 다양한 크기의 모델이 있음.

응용 분야

샘플 건조, 열 분해, 물질의 안정성 테스트에 사용.

오븐 (Oven) 설치환경

위치/배치: 출입문·에어컨 바람·통행 많은 곳 피하고, 불연(난연) 벽면 쪽에 배치. 주변 가연물(종이·천·용매) 치워두기.

여유공간/환기: 뒤·측면 10–20 cm 이상 띄워 공기순환·열 배출. 상부 30–50 cm 비우기. 강제배기 필요 시 전용 덕트/후드 연계.

수평/진동: 레벨링 풋으로 수평 맞추고, 무거운 모델은 하부 진동 억제 패드 사용.

전원: 정격 전용회로(접지 필수), 멀티탭·연장선 사용 금지. 정격전류 여유 20% 이상, 서지보호 권장.

주변 환경: 실온 15–30 ℃, RH < 70%의 건조·청결한 공간. 먼지·증기 많은 공정과 분리.

화재/안전: 과승 방지(OTP) 작동 확인, ABC 소화기 근처 비치, “고온 주의” 표지. 사용 중 상부 적재 금지.

용도/물질 구분: 일반 건조용(비가연성 시료)만 사용. 용매 증기·가연성 시료는 방폭형/퍼지형 오븐 또는 후드 내에서만.

용매 잔류물 건조 금지(점화 위험). 혼용 사용 금지(식품/미생물용 vs 공업용 분리).

진공 오븐(해당 시): 진공펌프는 별도 소음·환기 공간에, 냉트랩/솔벤트 트랩 사용, 배기 외부 방출.

선반/하중: 선반 허용하중 확인, 과적재 금지. 공기 흐름 막지 않게 여유 격자 유지.

점검/유지관리: 도어 패킹·센서 정기 점검, 연 1회 온도 균일도/정확도 검교정, 내부 청소(탄화물 제거).

팁: “전용전원·여유공간·가연물 분리·용매 금지(또는 방폭형)·과승방지 확인” 이 다섯 가지만 지키면 대부분의 설치 사고를 예방합니다.

저온 저장고 (Cryogenic Freezer) 및 초저온 냉동고 (Ultra-Low Temperature Freezer)

용도

초저온 냉동고는 생물학적 샘플, 단백질, 효소, DNA 등을 극저온 상태에서 안정적으로 보관.

특징

온도 범위: -80°C 이하의 온도를 유지하며, 샘플의 장기 보존에 적합.

안전 시스템: 온도 상승 시 경보 기능이 있으며, 전원 장애 시에도 냉기를 유지하도록 설계된 백업 시스템이 있음.

응용 분야

생명과학 연구, 바이오뱅킹, 단백질 구조 연구 등에서 중요한 역할을 함.

설치환경

저온 저장고 (Cryogenic Freezer, -150℃ 이하, 액체질소/기체냉각)

위치/환기: 통풍 잘 되는 공간, 벽에서 20–30 cm 이상 띄우기. 액체질소 증발 시 산소 농도 저하 위험 → 환기 필수.

바닥/안정성: 무거워서 바닥 하중 확인(≥500 kg 이상 가능). 전도 방지용 수평 조정 필수.

전원: 전용 회로, 서지보호/UPS 권장. 일부 모델은 LN₂ 보급 라인 필요.

안전: 산소결핍경보기 설치, LN₂ 용기는 환기 좋은 공간에 보관. 보안경·방한장갑 필수.

주변환경: 10–30 ℃, 습도 <70%. 화기·가연물과 분리.

설치환경

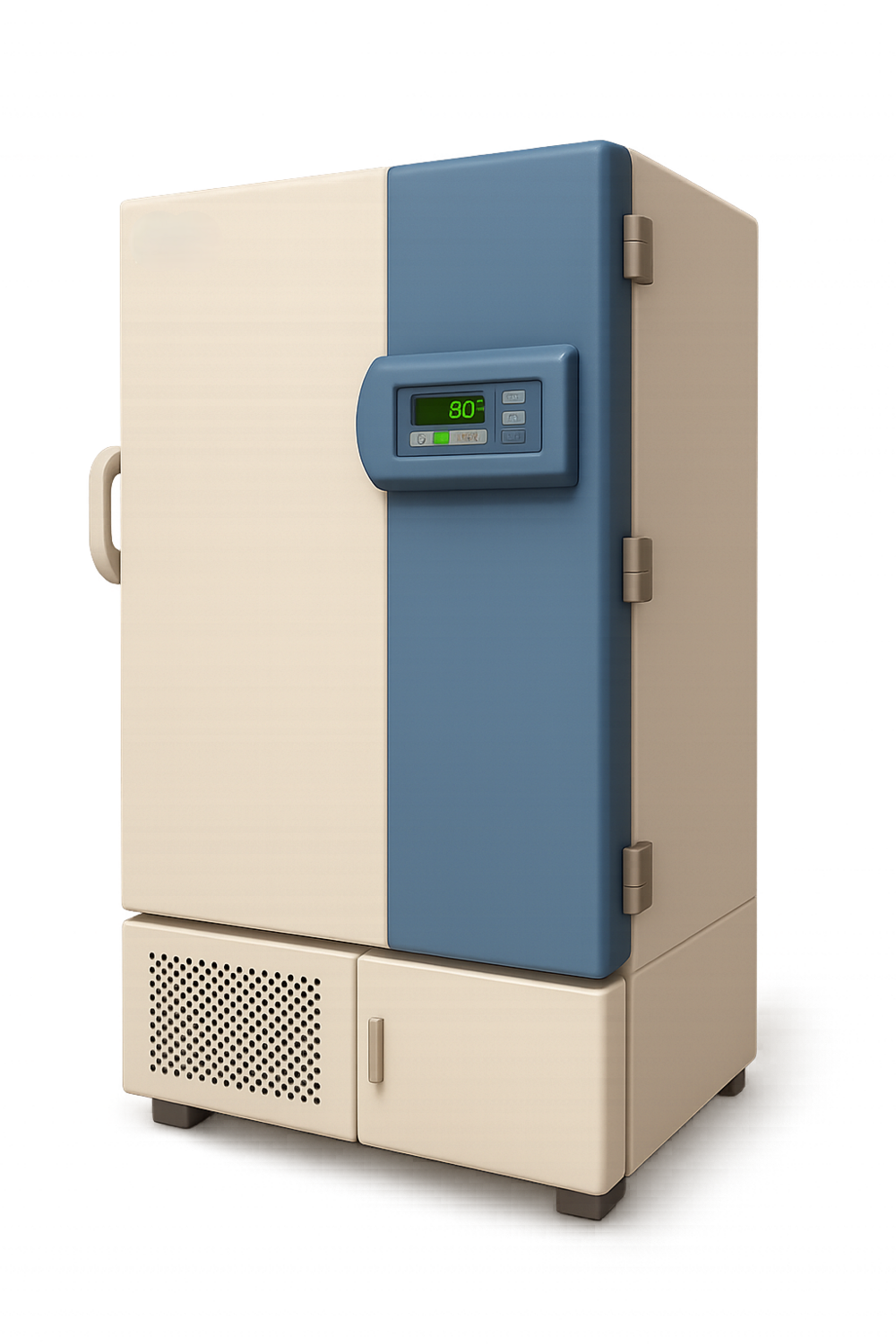

초저온 냉동고 (Ultra-Low Temperature Freezer, -80℃급)

위치/공간: 후면·측면·상부 최소 10–20 cm 이상 띄워 열 배출 확보. 복도·출입구 근처는 피하기.

전원/소음/발열: 전용 콘센트(접지 필수), 동일 회로 과부하 금지. 작동 시 소음·발열 많아 별도 기계실 또는 환기 설비 권장.

온도·습도 환경: 15–32 ℃ 유지. 주변 기온 높으면 냉동고 성능 저하 및 고장↑.

바닥 하중: 300–400 kg 이상이므로 하중 검토 필요. 바퀴 잠금 장치 확인.

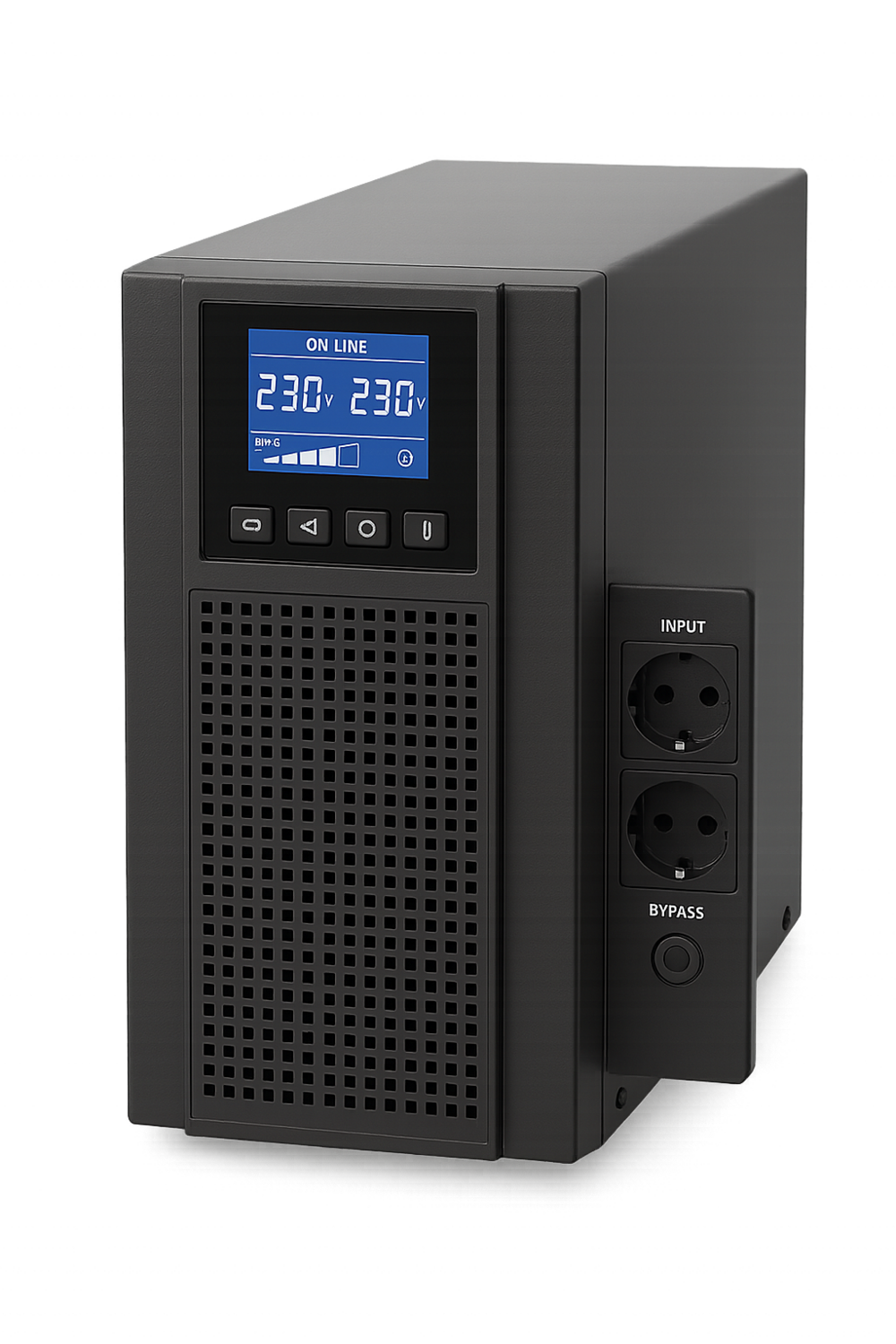

안전/관리: 도어 개폐 최소화, 비상 전원(UPS, 발전기) 확보. 온도 경보·데이터 로거 설치.

여유공간: 후면 20–30 cm, 상부 최소 30 cm 이상 띄워 유지보수·열순환 고려.

팁: Cryogenic Freezer는 산소결핍·LN₂ 안전이 핵심, Ultra-Low Freezer는 전원 안정·환기·발열 관리가 핵심입니다.

요약

온도 제어 유틸리티는 실험 조건을 정확하게 제어하고, 샘플과 반응의 안정성을 유지하기 위해 필수.

항온 수조, 항온 항습기, 냉각기, 드라이 배스, 인큐베이터, 오븐, 저온 저장고 등의 장비들이 실험의 온도 환경을 조절하고 유지하는 데 사용.

이러한 유틸리티는 실험의 정밀도와 데이터의 재현성을 높이는 데 중요한 역할을 하며, 실험실의 효율성을 극대화 함.

가스 공급 및 압력 제어 유틸리티

가스 발생기 (Gas Generator)

기능

실험에 필요한 특정 가스를 실험실 내부에서 직접 생성하여 공급하는 장비.

가스를 외부에서 수급할 필요 없이 필요한 양만큼 생성할 수 있어 경제적이고 편리 함.

유형

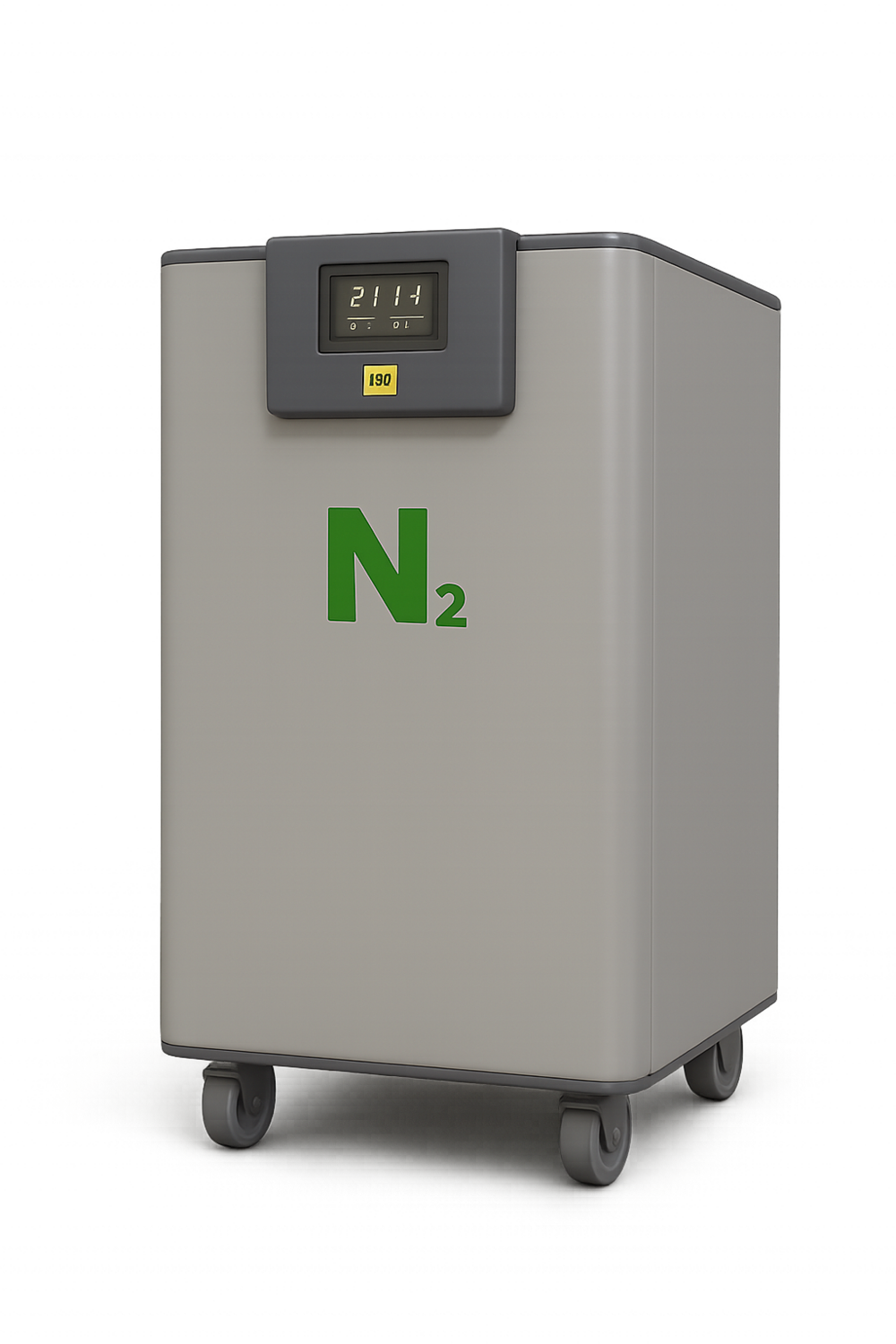

질소 발생기 (Nitrogen Generator): 고순도의 질소를 생성하여 크로마토그래피나 질량 분석기 등에서 사용.

수소 발생기 (Hydrogen Generator): 수소 가스를 발생시켜 가스 크로마토그래피(GC)나 연료 전지 테스트에 사용.

제로 에어 발생기 (Zero Air Generator): 불순물이 없는 깨끗한 공기를 생성하여 분석 장비의 배경 신호를 최소화 함.

응용 분야

가스 크로마토그래피(GC), FTIR, LC-MS, 전기 화학 실험, 레이저 장비 등에서 사용.

장점

실험실 내에서 고순도의 가스를 생성하므로 안전하고 경제적이며, 가스 실린더의 교체와 관리가 필요하지 않음.

가스 발생기 (Gas Generator)

기능

실험에 필요한 특정 가스를 실험실 내부에서 직접 생성하여 공급하는 장비.

가스를 외부에서 수급할 필요 없이 필요한 양만큼 생성할 수 있어 경제적이고 편리 함.

유형

질소 발생기 (Nitrogen Generator): 고순도의 질소를 생성하여 크로마토그래피나 질량 분석기 등에서 사용.

수소 발생기 (Hydrogen Generator): 수소 가스를 발생시켜 가스 크로마토그래피(GC)나 연료 전지 테스트에 사용.

제로 에어 발생기 (Zero Air Generator): 불순물이 없는 깨끗한 공기를 생성하여 분석 장비의 배경 신호를 최소화 함.

응용 분야

가스 크로마토그래피(GC), FTIR, LC-MS, 전기 화학 실험, 레이저 장비 등에서 사용.

장점

실험실 내에서 고순도의 가스를 생성하므로 안전하고 경제적이며, 가스 실린더의 교체와 관리가 필요하지 않음.

가스 실린더 및 공급 시스템

기능

실험실의 가스 공급 네트워크를 구성하여 필요한 장비에 안정적으로 가스를 공급.

구성 요소

가스 실린더 (Gas Cylinder): 다양한 산업용, 의료용, 실험실용 가스를 저장하고 공급하는 기본적인 용기.

가스 공급 매니폴드 (Gas Supply Manifold): 여러 개의 가스 실린더를 연결하여 가스를 안정적으로 공급하는 시스템으로, 연속적인 가스 공급이 필요할 때 사용.

안전 관리: 가스 실린더는 항상 직립 상태로 보관하고, 사용하지 않을 때는 밸브 캡을 씌워야 하며, 화재나 열원에서 멀리 두어야 함.

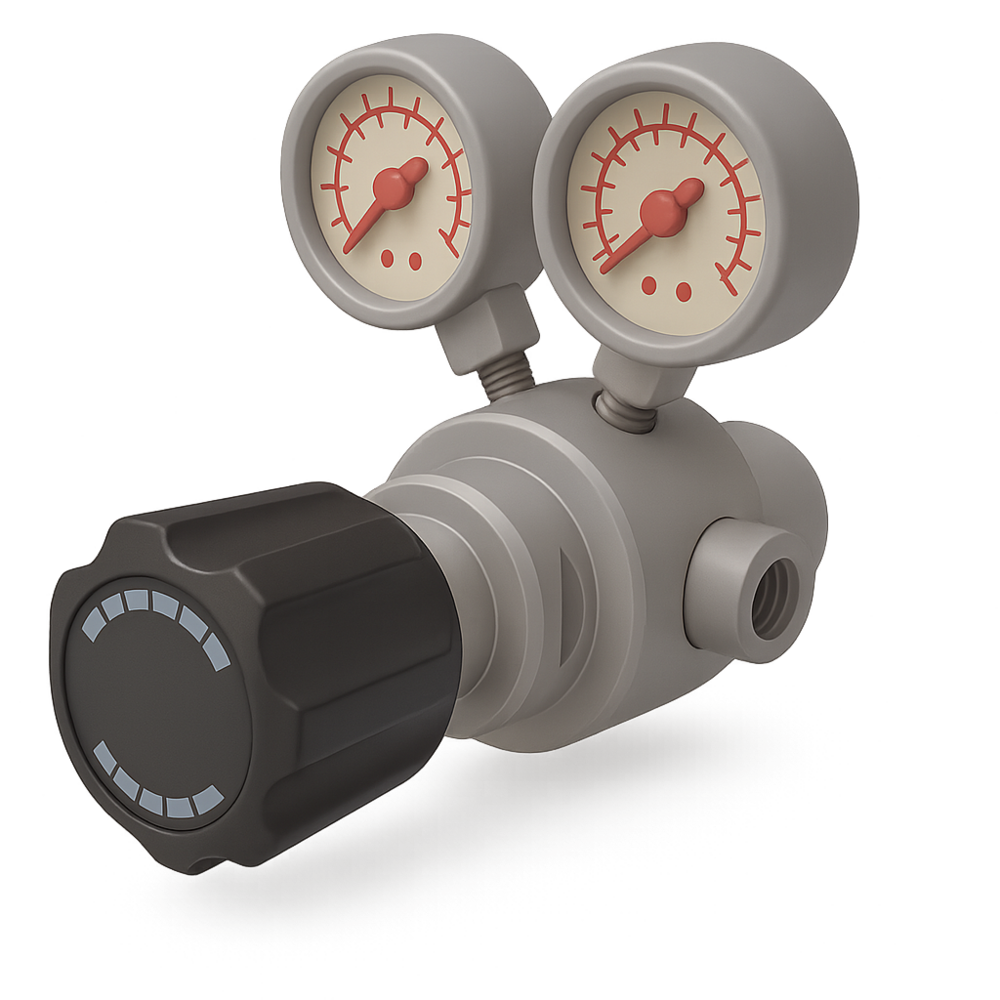

압력 조절기 (Pressure Regulator)

기능

가스의 압력을 일정하게 조절하여 실험 장비로 안정적인 가스 흐름을 제공.

유형

싱글 스테이지와 듀얼 스테이지: 싱글 스테이지 압력 조절기는 간단한 구조로 사용이 편리하며, 듀얼 스테이지 압력 조절기는 보다 정밀한 압력 제어가 가능.

정확한 조절: 가스의 압력 변화를 미세하게 조정할 수 있어 실험의 재현성과 데이터의 정확성을 높힘.

응용 분야

가스 크로마토그래피(GC), HPLC, FTIR, 반응기 및 다양한 분석 장비에서 사용.

안정성

압력이 지나치게 높아질 경우 장비 손상이나 폭발의 위험이 있기 때문에, 정기적인 점검과 교체가 필요.

가스 필터 및 정화 시스템

기능

가스 공급 라인에서 불순물을 제거하여 분석 장비에 전달되는 가스의 순도를 높힘.

유형

수분 제거 필터 (Moisture Trap): 가스 공급 라인에서 수분을 제거하여 장비와 시료의 오염을 방지 함.

유기 불순물 필터 (Organic Trap): 유기 화합물을 제거하여 분석의 배경 신호와 간섭을 최소화 함.

산소 제거기 (Oxygen Trap): 산소를 제거하여 반응성 가스를 순도 높게 유지.

응용 분야

고감도 분석기, 가스 크로마토그래피(GC), 질량 분석기(MS) 등에서 매우 중요한 역할을 함.

진공 펌프 및 감압 시스템

기능

분석 장비에서 진공 상태를 생성하고 유지하여 기체를 효율적으로 제거하거나 반응 속도를 제어.

유형

로터리 베인 펌프 (Rotary Vane Pump): 기체와 증기를 효과적으로 제거하여 고진공 상태를 유지.

터보 분자 펌프 (Turbo Molecular Pump): 초고진공 상태를 유지하는 데 사용되며, 질량 분석기와 전자현미경에서 필수.

다이어프램 펌프 (Diaphragm Pump): 화학적으로 민감한 샘플을 다룰 때 사용되며, 유지 관리가 용이 함.

응용 분야

가스 크로마토그래피(GC), 질량 분석기(MS), 증발 기기, 진공 건조기 등..

가스 배출 및 환기 시스템

기능

실험 중 발생하는 유해 가스를 안전하게 제거하여 실험실 내 공기 질을 유지하고 작업자의 안전을 보장.

구성 요소

연기 흡입기 (Fume Hood): 화학 실험 중 발생하는 유해 가스와 증기를 실험실 밖으로 배출.

로컬 배기 시스템 (Local Exhaust System): 특정 작업 공간의 공기를 정화하여 유해 물질의 확산을 방지 함.

안전성

모든 실험실에서는 화학 물질과 가스를 다룰 때 적절한 배기 시스템을 설치하여 공기 중의 오염을 최소화해야 함.

안전 밸브 및 누출 감지 시스템

기능

가스 공급 시스템의 안전성을 보장하고, 가스 누출 시 신속하게 감지하여 경고를 발령 .

유형

안전 릴리프 밸브 (Safety Relief Valve): 압력이 과도하게 증가할 경우 자동으로 가스를 방출하여 폭발 위험을 줄임.

가스 누출 감지기 (Gas Leak Detector): 특정 가스가 누출될 경우 이를 즉시 감지하고 경보를 울.

응용 분야

화학 반응 실험, 대규모 가스 공급 시스템, 산업용 및 실험실 환경.

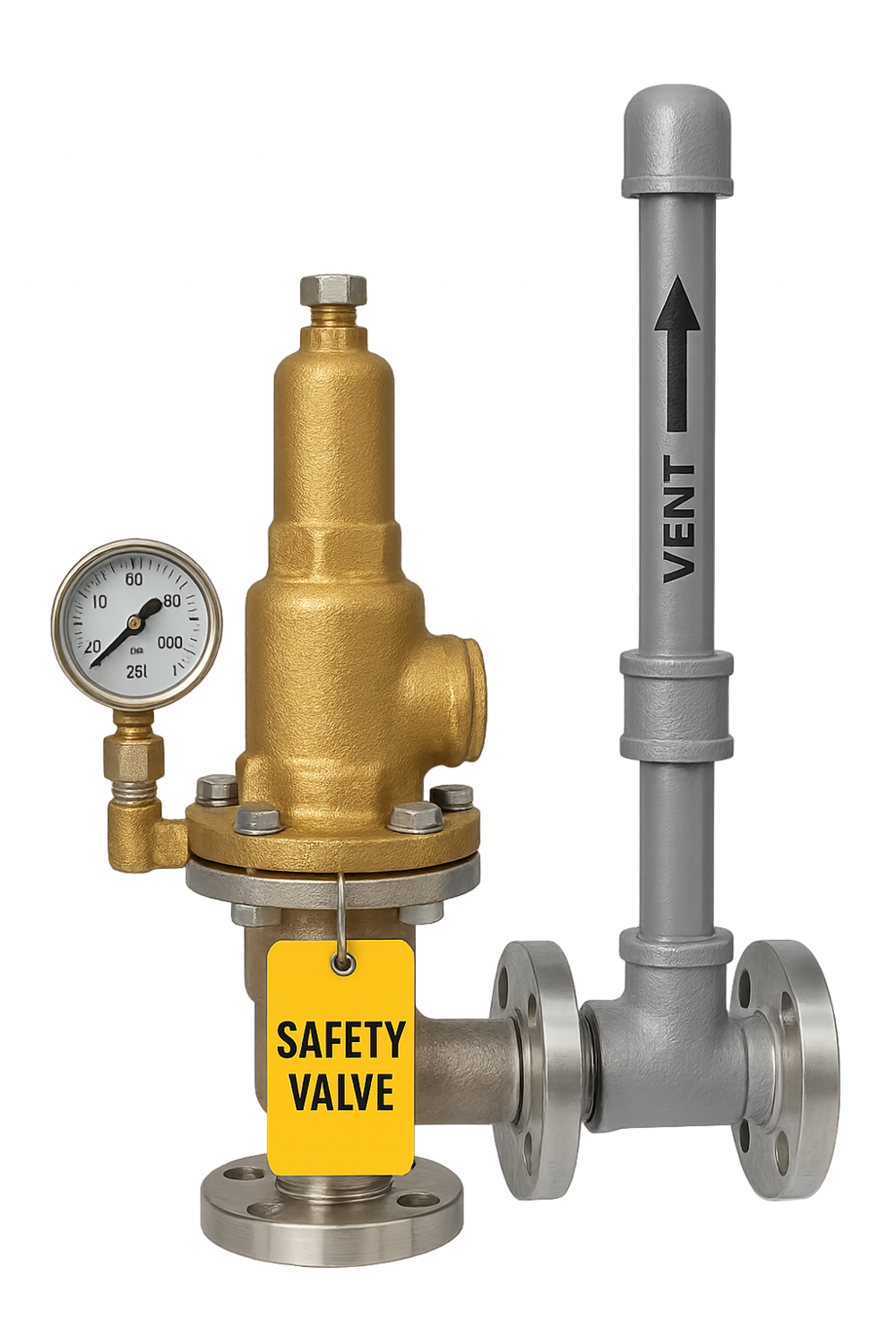

안전 밸브 (Safety Valve)

압력용기·배관: 압력용기(가스 실린더, 압축탱크, 보일러, 반응기 등)와 연결된 배관의 최고 압력 지점에 설치.

배출 방향: 실험실 내부가 아닌 외부 안전한 공간으로 배출. 배출 라인은 가연물·인화성 물질에서 멀리 떨어지게.

접근성: 점검·교체가 쉽도록 전면·상부에 여유 공간 확보.

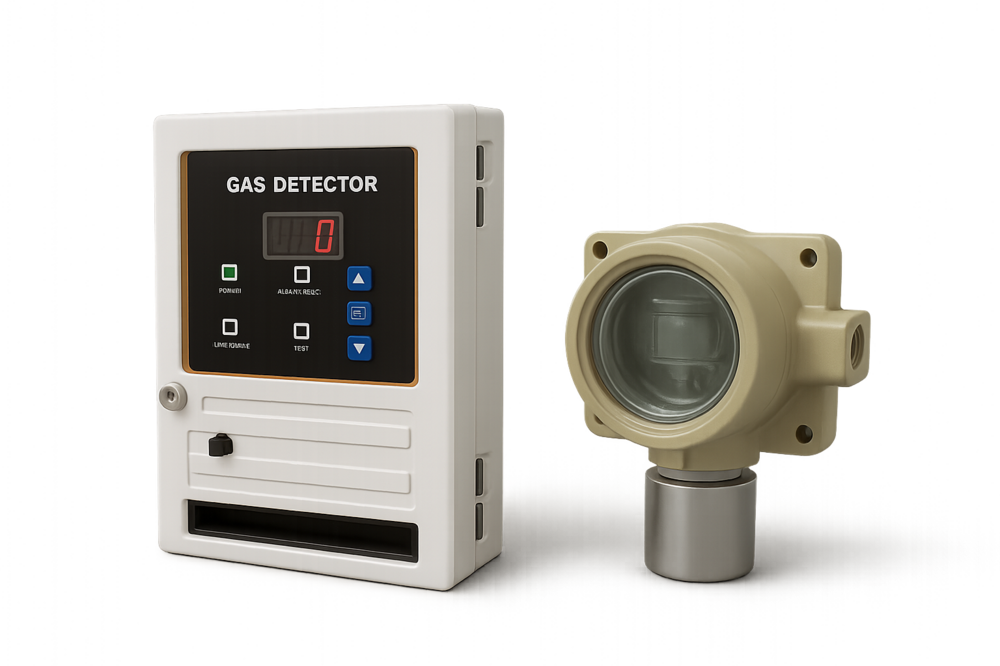

누출 감지 시스템 (Gas Leak Detector)

가스 특성 반영 배치: 공기보다 무거운 가스(LPG, CO₂ 등): 바닥 근처 설치. 공기보다 가벼운 가스(H₂, NH₃ 등): 천장 또는 높은 위치에 설치.

설치 장소: 가스 실린더 보관실, 가스 공급 배관 주변, 실험실 내부 장비 근처, 밀폐 가능성이 있는 구역.

환기 연동: 감지 시 환기팬·알람·차단밸브와 즉시 연동되도록 구성.

팁: 안전 밸브는 압력 해소용으로 “용기·배관의 최고압 지점+외부 배출”, 누출 감지기는 “가스 성질에 맞춰 높낮이·환기 연동”이 핵심입니다.

요약

가스 공급 및 압력 제어 유틸리티는 가스 발생기, 압력 조절기, 가스 필터, 진공 펌프, 배출 및 환기 시스템, 안전 밸브 및 누출 감지기 등으로 구성.

이 유틸리티들은 실험실에서 가스를 안전하고 효율적으로 공급하고, 압력을 정밀하게 조절하며, 유해 가스를 제거하여 실험 환경의 안전성을 유지하는 데 중요한 역할을 함.

이러한 장비들은 실험 결과의 정확성과 재현성을 보장하면서, 작업자의 안전을 최우선으로 보호 함.

진공 관련 유틸리티

실험실에서 진공 상태를 생성하고 유지하여 다양한 실험과 분석 장비의 성능을 극대화하는 데 필수적인 장비들 임.

진공 상태는 많은 화학 반응과 분석 과정에서 불활성 환경을 제공하고, 기체의 제거 및 압력 제어를 통해 실험의 정확성을 높이는 데 중요한 역할을 함.

진공 펌프 (Vacuum Pump)

진공 펌프는 기체를 제거하여 진공 상태를 만드는 장비로, 실험실에서 가장 많이 사용되는 진공 생성 장치.

다양한 종류의 진공 펌프가 있으며, 각 펌프는 고유의 특성과 용도에 따라 선택.

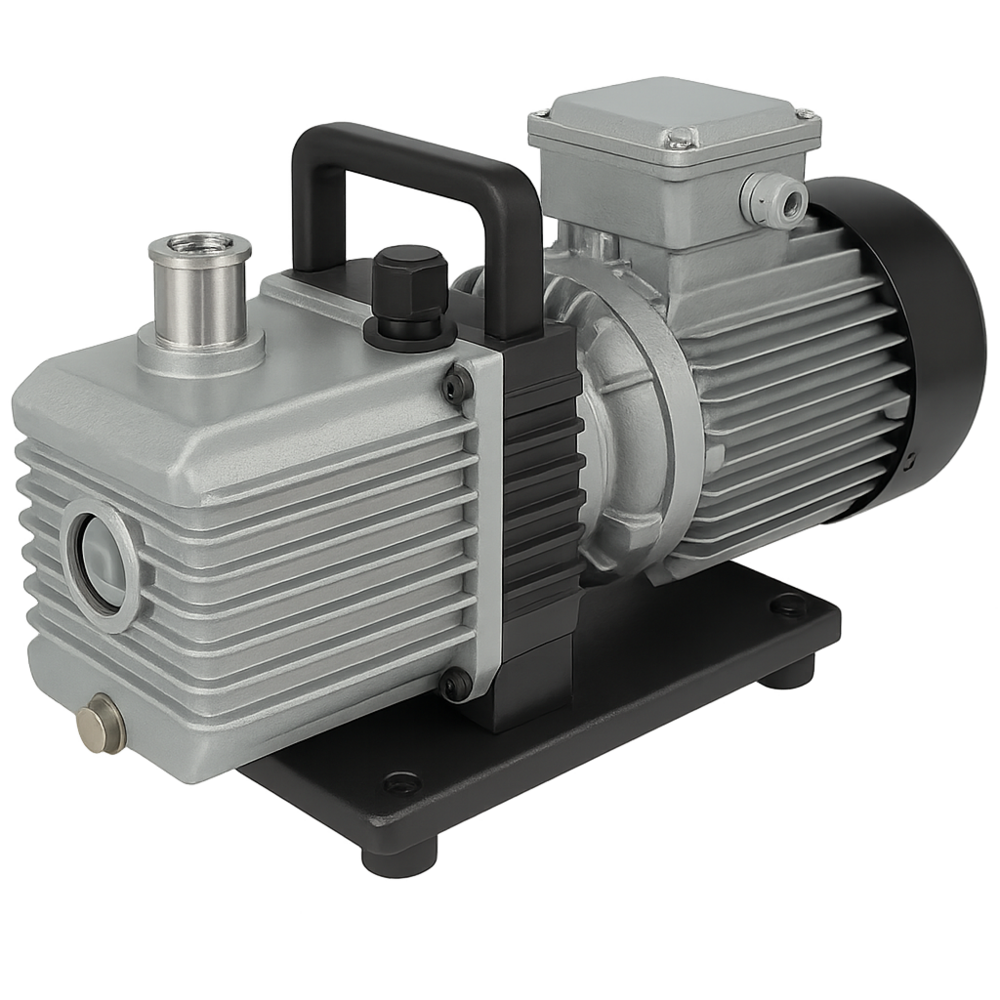

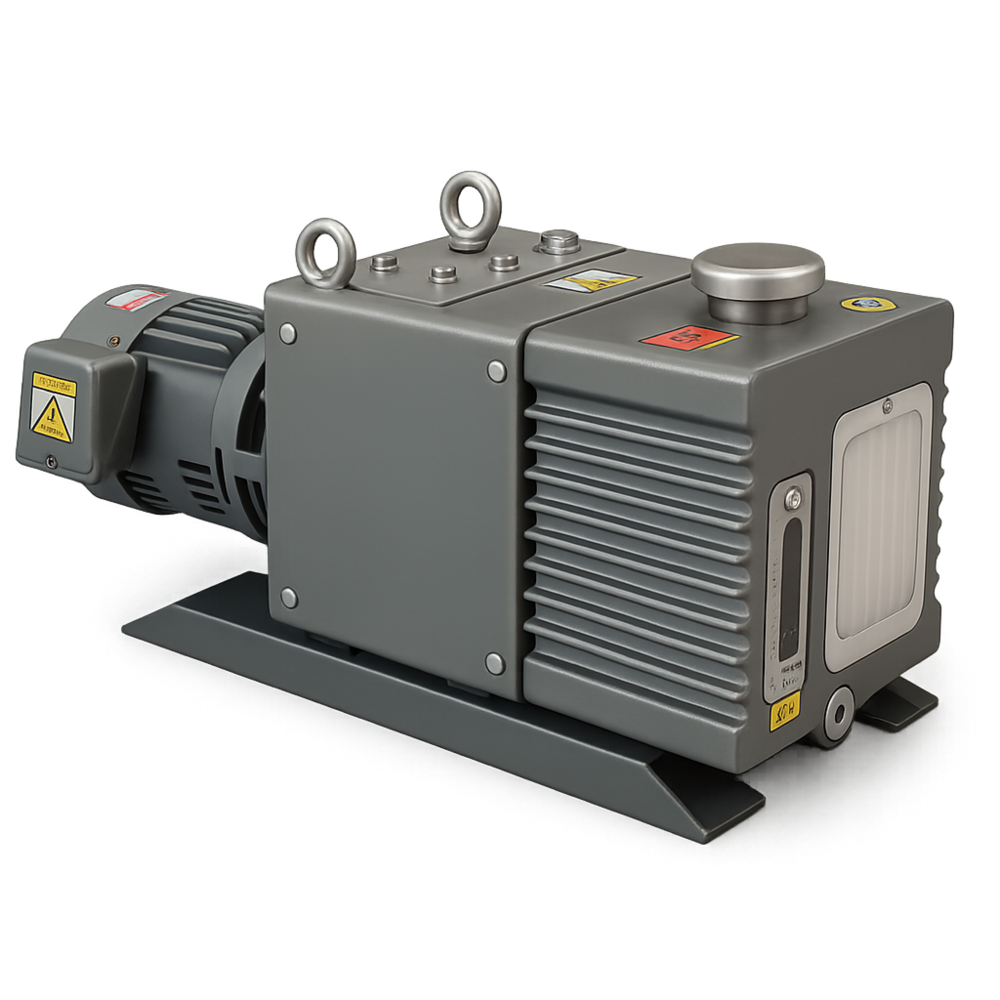

로터리 베인 펌프 (Rotary Vane Pump)

용도: 중진공 범위의 진공을 생성하는 데 사용되며, 화학 반응기, 크로마토그래피 시스템, 냉각 트랩 등에 주로 사용.

특징: 안정적이고 높은 펌핑 속도를 제공하며, 유지 보수가 쉬움.

오일을 사용하여 밀폐성을 높이기 때문에 화학 반응에서 일반적으로 사용.

터보 분자 펌프 (Turbo Molecular Pump)

용도: 초고진공을 생성하는 데 사용되며, 질량 분석기(Mass Spectrometer), 전자현미경(SEM/TEM)과 같은 고정밀 장비에 필수.

특징: 기체를 분자 수준으로 효율적으로 제거할 수 있는 고속 회전 장치를 사용하여, 초고진공을 빠르게 생성 함.

다이어프램 펌프 (Diaphragm Pump)

용도: 화학적으로 민감한 물질을 다룰 때 사용되며, 화학 증발기, 여과 장치, 감압 증발 과정에 주로 활용 됨.

특징: 화학적으로 내구성이 강한 소재로 만들어졌으며, 오일이 필요하지 않기 때문에 유지 보수가 용이하고 화학적 오염을 방지 함.

스크롤 펌프 (Scroll Pump)

용도: 중고진공 상태를 유지하는 데 적합하며, 오일 없는 펌프 시스템이 필요한 상황에서 사용.

특징: 오일 프리 시스템으로, 깨끗하고 안정적인 진공을 유지할 수 있어 다양한 과학 실험에 적합.

진공 챔버 및 시스템 (Vacuum Chamber and System)

진공 챔버는 내부 압력을 낮춰서 진공 상태를 유지하는 용기로, 다양한 실험과 공정에서 필수적으로 사용.

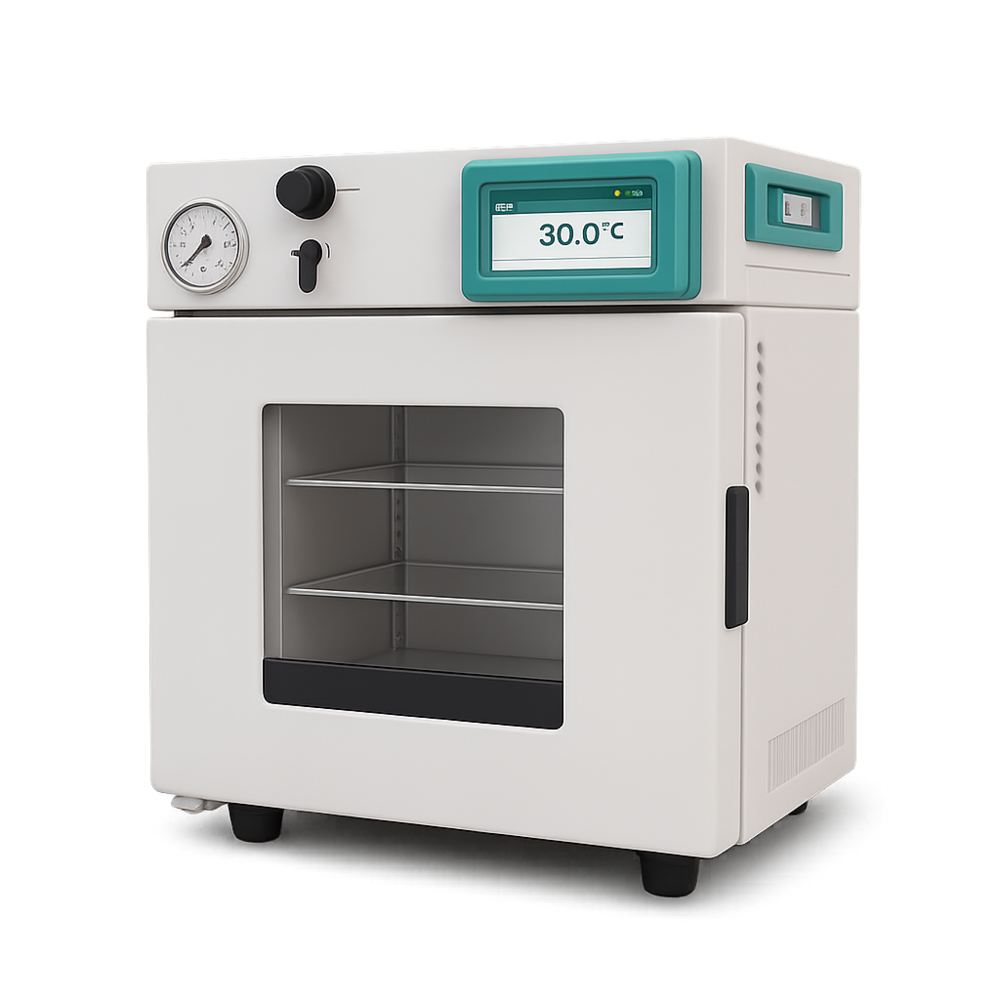

진공 건조기 (Vacuum Oven)

용도: 시료를 저온에서 건조시키고, 습기를 제거하여 샘플의 품질을 유지.

열에 민감한 물질을 손상 없이 건조시키는 데 유리 함.

특징: 온도와 진공 상태를 동시에 제어할 수 있으며, 반응 속도를 증가시키고 샘플의 변질을 방지.

응용 분야: 화학 합성, 제약 산업, 생명과학 연구 등에서 사용.

진공 밀폐 시스템 (Vacuum Encapsulation System)

용도: 실험실에서 기체 혼합물의 불순물을 제거하거나, 특정 환경 조건을 유지하기 위해 사용.

특징: 밀폐된 환경에서의 진공 상태를 유지하여, 실험의 일관성과 신뢰성을 높이는 데 도움을 줌.

진공 게이지 및 제어 장비 (Vacuum Gauge and Control Equipment)

진공 상태를 정확하게 측정하고 제어하는 장비는 진공 관련 실험의 성공을 좌우 함.

진공 게이지 (Vacuum Gauge)

용도: 진공 상태의 압력을 측정하여 현재의 진공 수준을 정확하게 파악하는 장비.

유형: 피라니 게이지(Pirani Gauge), 냉음극 게이지(Cold Cathode Gauge), 바이라트론 게이지(Bayard-Alpert Gauge) 등이 있으며, 각 게이지는 특정한 압력 범위에 최적화되어 있음.

특징: 진공 상태의 변화에 민감하게 반응하여 실험의 압력을 정밀하게 제어.

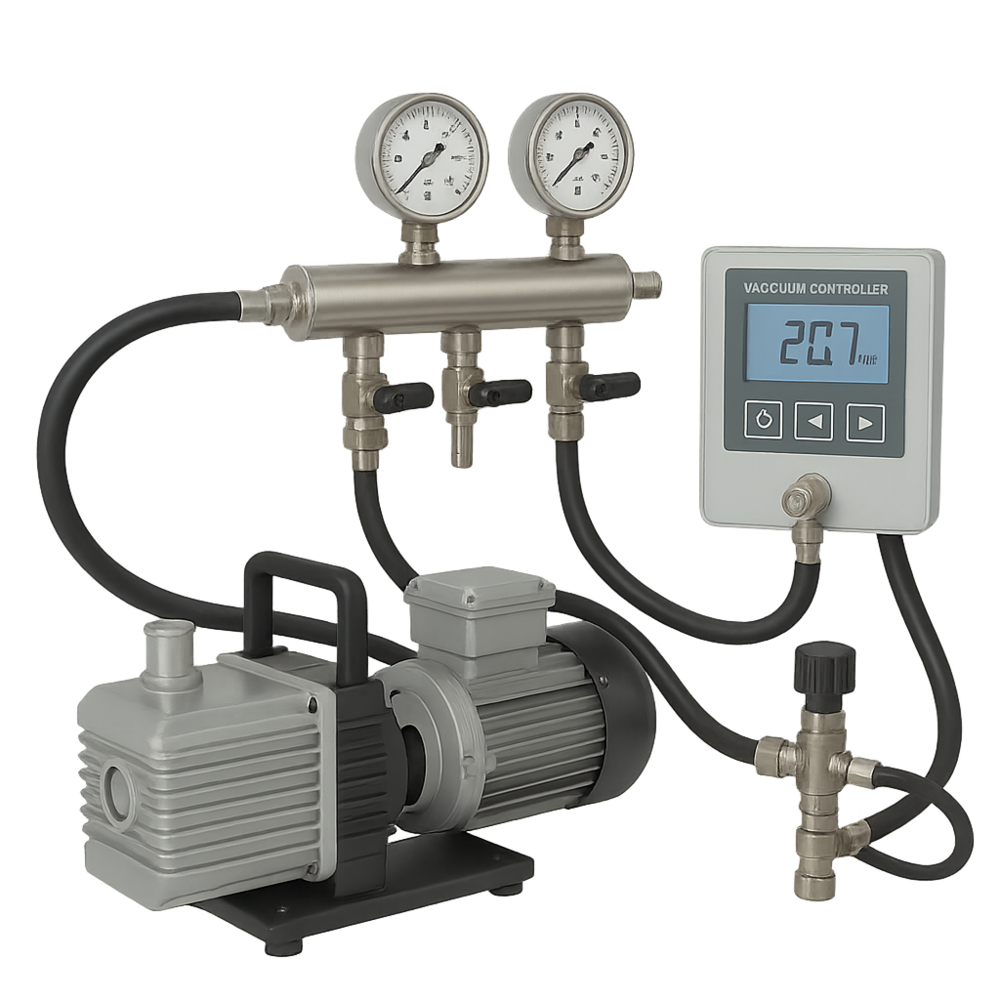

진공 제어 시스템 (Vacuum Control System)

용도: 다양한 진공 펌프와 게이지를 통합적으로 제어하여, 실험 조건을 자동으로 조정하고 유지.

특징: 압력 제어가 필요한 고정밀 실험에서 사용되며, 자동화된 시스템으로 실험자의 작업 부담을 줄임.

냉각 트랩 (Cold Trap)

냉각 트랩은 진공 시스템에서 기체나 증기가 고체나 액체 상태로 응축되어 펌프와 실험 장비를 보호하는 역할.

용도: 진공 펌프의 오염을 방지하고, 반응성 기체나 화학 증기를 차단하여 장비의 손상을 막음.

특징: 저온 상태에서 기체를 응축시켜 고체화시키는 방식으로, 고온 반응에서도 진공 상태를 유지할 수 있게 도와 줌.

응용분: 유기 화학 합성, 크로마토그래피, 증발 기기에서 발생하는 휘발성 물질 처리에 필수.

진공 관련 유틸리티

실험실에서 진공 상태를 생성하고 유지하여 다양한 실험과 분석 장비의 성능을 극대화하는 데 필수적인 장비들 임.

진공 상태는 많은 화학 반응과 분석 과정에서 불활성 환경을 제공하고, 기체의 제거 및 압력 제어를 통해 실험의 정확성을 높이는 데 중요한 역할을 함.

데이터 관리 및 실험 자동화 유틸리티

실험실에서 데이터를 효율적으로 관리하고 실험 과정을 자동화하여 연구 효율성과 정확성을 높이는 데 중요한 역할을 합니다. 이러한 유틸리티는 실험 데이터를 디지털화하고, 분석 장비의 작동을 자동화하여 연구자들이 더 빠르고 정확한 결과를 얻을 수 있도록 돕습니다. 아래는 실험실에서 널리 사용되는 데이터 관리 및 실험 자동화 유틸리티에 대한 상세 설명입니다.

랩 매니지먼트 소프트웨어 (LIMS - Laboratory Information Management System)

기능

LIMS는 실험실의 모든 데이터를 디지털화하여 관리하고, 실험 프로세스의 전체 워크플로우를 자동화하는 소프트웨어.

특징

데이터 수집 및 저장: 실험 결과와 데이터를 실시간으로 수집하고 중앙 데이터베이스에 저장하여, 데이터의 무결성과 추적성을 보장.

샘플 추적: 각 샘플의 위치, 상태, 사용 내역 등을 추적하여 샘플 관리가 쉽고 효율적 임.

보고서 생성: 실험 결과에 기반한 자동 보고서 생성 기능을 제공하여, 연구 결과를 쉽게 공유하고 분석할 수 있음.

응용 분야

제약 산업, 생명과학 연구, 환경 분석, 화학 실험 등에서 널리 사용.

장점

데이터를 일관되게 관리할 수 있어 실험의 정확성과 재현성을 높이고, 실험 결과의 오류를 줄임.

랩 매니지먼트 소프트웨어 (LIMS - Laboratory Information Management System) 를 꼭 써야 하는 이유

시료 추적: 접수→분석→보고서→폐기까지 바코드로 끝까지 추적.

데이터 무결성: 권한·전자서명·감사로그로 ISO/17025·GMP 대응.

오류·시간 절감: 자동 계산·장비연동으로 전사/오입력 최소화, 보고서 자동화.

품질관리 내장: QC 규칙·알림으로 재시험/부적합 즉시 관리.

운영 가시화: TAT·가동률·재고·비용을 대시보드로 한눈에 → 납기·신뢰도↑, 비용↓.

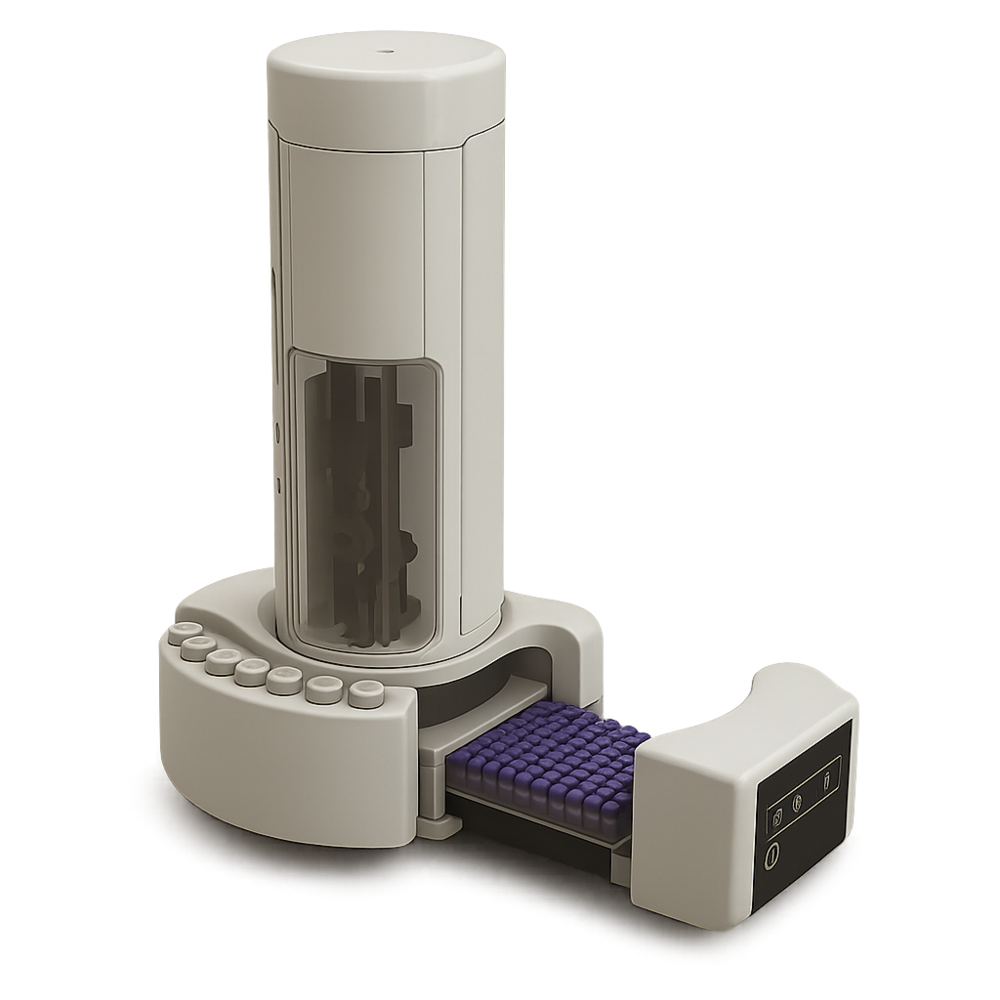

자동 샘플러 (Auto Sampler)

기능

자동 샘플러는 여러 개의 샘플을 자동으로 분석 장비에 주입하여 연속적인 실험을 가능하게 하는 장비.

특징

고효율 처리: 다수의 샘플을 자동으로 주입하고 분석하여, 실험자가 샘플을 수동으로 주입하는 시간과 노력을 절감.

정밀성: 샘플 주입의 정확성과 일관성을 보장하여 데이터의 신뢰성을 높힘.

프로그램 가능: 사용자 정의 프로그램을 통해 다양한 샘플링 방법과 순서를 설정할 수 있음.

응용 분야

HPLC(고성능 액체 크로마토그래피), GC(가스 크로마토그래피), LC-MS(액체 크로마토그래피-질량 분석기) 등에서 사용 됨.

장점

실험 속도를 크게 향상시키고, 실험자가 다른 연구 활동에 집중할 수 있도록 도움.

자동 샘플러 설치환경

위치/배치

HPLC, GC 등 분석 장비 바로 옆 진동이 적은 평탄한 실험대 위에 설치.

흡착 먼지·에어컨 바람·직사광선 피하고, 출입문·통행 동선에서 떨어진 조용한 곳에 두는 것이 안정적.

전원/통신

분석기기와 같은 전원 계통에 연결하되, 서지보호 및 접지 필수.

통신 케이블/데이터 케이블은 꺾이거나 당겨지지 않도록 여유 있게 배치.

주변 환경

실온 20–25 ℃, 습도 40–60% 유지(온·습도 변동이 작아야 샘플 안정성 보장). 환기 양호한 곳, 화학약품 증기·부식성 가스에서 멀리.

샘플 관리

샘플 보관 트레이 위에 충분한 공간 확보, 시약병·바이알 교체 시 편리한 접근 가능.

냉각형 오토샘플러의 경우, 주변 환기 필요(응축수 배수 확인).

안전/유지관리

장비 상부·측면은 최소 10–20 cm 여유 공간 확보해 열 발산 및 유지보수 가능.

시약 유출·누출 대비 흡착패드 또는 트레이 설치.

정기적으로 주사바늘·튜브·실(seal) 점검 및 교체.

팁: 오토샘플러는 “분석기기 바로 옆, 진동 없는 평탄대 + 일정한 온습도 + 전원/케이블 안전 + 샘플 교체 동선 확보”가 핵심입니다.

데이터 분석 소프트웨어

기능

실험 데이터를 분석하고, 결과를 시각화하며, 통계 분석을 수행하는 소프트웨어 도구.

특징

데이터 시각화: 그래프, 차트, 인포그래픽을 사용하여 데이터를 시각적으로 표현하여 분석을 쉽게 함.

통계 분석: 다양한 통계 도구를 제공하여 데이터의 상관관계, 경향성 등을 분석할 수 있음.

데이터 통합: 여러 장비와의 데이터 통합을 지원하여, 종합적인 데이터 분석이 가능.

응용 분야

화학 분석, 생명과학 연구, 공정 제어, 품질 관리 등 다양한 분야에서 사용.

장점

데이터의 의미를 빠르게 파악하고, 연구 결과의 정확성과 신뢰성을 높이는 데 도움을 줌.

로봇 자동화 시스템 (Laboratory Robotics Automation System)

기능

실험실에서 반복적이고 시간이 많이 소요되는 작업을 자동화하여 실험 속도를 향상시키는 로봇 시스템.

특징

다양한 기능: 샘플 준비, 시약 혼합, 적재 및 적하, 고정밀 분주 등을 자동으로 수행.

정확성: 인간의 개입을 최소화하여 실험의 정밀도와 일관성을 높힘.

프로그램 가능: 로봇 시스템은 사용자 설정에 따라 다양한 작업을 수행할 수 있도록 프로그래밍 가능.

응용 분야

생명과학 실험, 약물 개발, 고속 스크리닝, 화학 합성 등에서 주로 사용.

장점

생산성과 정확성을 크게 향상시키며, 연구자가 고부가가치 작업에 집중할 수 있도록 함.

클라우드 기반 데이터 관리 시스템

기능

실험 데이터를 클라우드 서버에 저장하고, 어디서든지 데이터를 접근하고 관리할 수 있는 플랫폼.

특징

실시간 공유: 연구 결과를 팀원들과 실시간으로 공유하고 협업할 수 있음.

데이터 보안: 데이터 암호화와 접근 제어 기능을 통해 민감한 정보를 안전하게 보호.

확장성: 데이터 저장 용량을 필요에 따라 쉽게 확장할 수 있어, 대규모 데이터를 효율적으로 관리할 수 있음.

응용 분야

글로벌 연구 네트워크, 다국적 제약 기업, 원격 실험실 관리 등에서 사용.

장점

데이터를 중앙에서 관리하고 언제 어디서나 액세스할 수 있어, 협업과 데이터 관리의 효율성을 극대화 함.

디지털 실험 노트 시스템 (Electronic Laboratory Notebook, ELN)

기능

실험 노트를 디지털화하여 실험 데이터를 기록하고 관리하는 시스템.

특징

데이터 기록 자동화: 실험 중 발생하는 모든 데이터를 자동으로 기록하여, 데이터의 완전성과 추적성을 보장 함.

검색 및 정렬 기능: 디지털 노트는 키워드 검색과 태그를 통해 필요한 데이터를 빠르게 찾을 수 있음.

데이터 통합: 분석 장비와 통합하여 실험 데이터를 직접 입력할 수 있어, 수동 입력 오류를 줄임.

응용 분야

생명과학, 화학 연구, 약물 개발, 엔지니어링 실험 등 다양한 연구 분야에서 사용.

장점

연구 기록을 디지털화함으로써, 데이터의 무결성을 유지하고 실험 노트의 관리 효율성을 높힘.

데이터 관리 및 실험 자동화 유틸리티는 랩 매니지먼트 소프트웨어(LIMS), 자동 샘플러, 데이터 분석 소프트웨어, 로봇 자동화 시스템, 클라우드 기반 데이터 관리, 디지털 실험 노트 시스템(ELN) 등으로 구성 됨.

이 유틸리티들은 실험실에서 데이터를 효율적으로 관리하고 실험을 자동화하여 연구자의 생산성과 데이터 정확성을 극대화하는 데 중요한 역할을 함. 이러한 시스템들은 실험의 효율성과 재현성을 높이며, 연구 결과의 신뢰성을 강화 함.

안전 및 환경 관리 유틸리티

실험실에서 안전한 작업 환경을 유지하고, 화학 물질이나 실험 과정에서 발생할 수 있는 유해 요소를 관리하며, 환경에 미치는 영향을 최소화하기 위한 장비와 시스템.

이 유틸리티들은 실험실 작업자의 안전을 보장하고, 유해 물질을 효과적으로 처리하며, 법적 규제를 준수하는 데 중요한 역할을 함.

연기 흡입기 및 배기 시스템 (Fume Hood and Exhaust System)

기능

연기 흡입기와 배기 시스템은 실험 중 발생하는 유해 가스, 화학 증기, 미세 입자 등을 외부로 배출하여 실험실 공기 질을 유지하고 작업자의 건강을 보호.

유형

케미컬 후드 (Chemical Fume Hood): 화학 실험 중 발생하는 유해 가스와 화학 증기를 효과적으로 제거하는 장치로, 주로 휘발성 유기 화합물을 다룰 때 사용.

생물학적 안전 캐비닛 (Biological Safety Cabinet): 생물학적 실험 중 발생하는 미생물이나 바이러스를 차단하고, 실험자를 보호하기 위해 설계된 장비.

특징

공기 흐름 제어: 일정한 공기 흐름을 통해 유해 물질이 실험실 내부로 퍼지지 않도록 차단.

필터 시스템: HEPA 필터와 같은 고효율 필터를 사용하여 공기를 정화한 후 외부로 배출 함.

응용 분야

화학 분석, 생물학적 연구, 합성 반응 등에서 발생하는 유해 물질 처리가 필요할 때 필수.

비상 샤워기 및 눈 세척기 (Emergency Shower and Eye Wash Station)

기능

화학 물질이 신체나 눈에 튀었을 때 즉시 씻어낼 수 있는 응급 조치 장치로, 화학적 화상이나 눈 손상을 최소화하는 데 도움을 줌 .

특징

빠른 접근성: 사고 발생 시 즉시 사용할 수 있도록 실험실의 눈에 잘 띄는 위치에 설치되어야 함.

사용 간편성: 손쉽게 작동할 수 있는 레버나 풋 페달을 통해 빠르게 물을 공급할 수 있도록 설계되었음.

응용 분야

화학 분석, 생물학적 연구, 합성 반응 등에서 발생하는 유해 물질 처리가 필요할 때 필수.

소화기 및 화재 경보기 (Fire Extinguisher and Fire Alarm System)

기능

실험실에서 발생할 수 있는 화재 사고를 즉시 진압하고, 화재 발생 사실을 알리는 경보 시스템.

유형

분말 소화기: 다양한 화재 종류에 효과적으로 사용할 수 있는 소화기로, 화학적 물질과 전기 화재에 특히 유용 함.

CO₂ 소화기: 전기 장비 화재와 유류 화재에 적합한 소화기로, 잔여물이 남지 않아 장비 손상을 최소화 .

특징

화재 감지: 연기, 열, 불꽃 등을 감지하여 화재 발생 시 빠르게 경보를 울림.

간편한 사용법: 화재 초기에 쉽게 사용할 수 있도록 직관적인 디자인과 간단한 작동법을 제공 함.

응용 분야

화재 위험이 높은 실험실, 전기 장비가 많은 공간, 화학 반응 실험이 이루어지는 장소에 필수.

화학 물질 폐기물 처리 시스템 (Chemical Waste Disposal System)

기능

실험 중에 발생하는 유해 화학 물질과 폐기물을 안전하게 수거하고 처리하여, 환경 오염을 방지하는 시스템.

특징

분리 수거: 화학 물질의 종류에 따라 분리 수거가 가능하며, 각 물질에 맞는 처리 방식을 적용하여 폐기물을 안전하게 관리.

안전 저장 용기: 화학적 반응을 일으킬 수 있는 물질이 혼합되지 않도록, 각 물질을 별도의 안전한 용기에 저장 함.

응용 분야

유기 화합물 실험, 중금속 분석, 산업용 화학물질 처리 등에서 발생하는 유해 폐기물 관리에 필수.

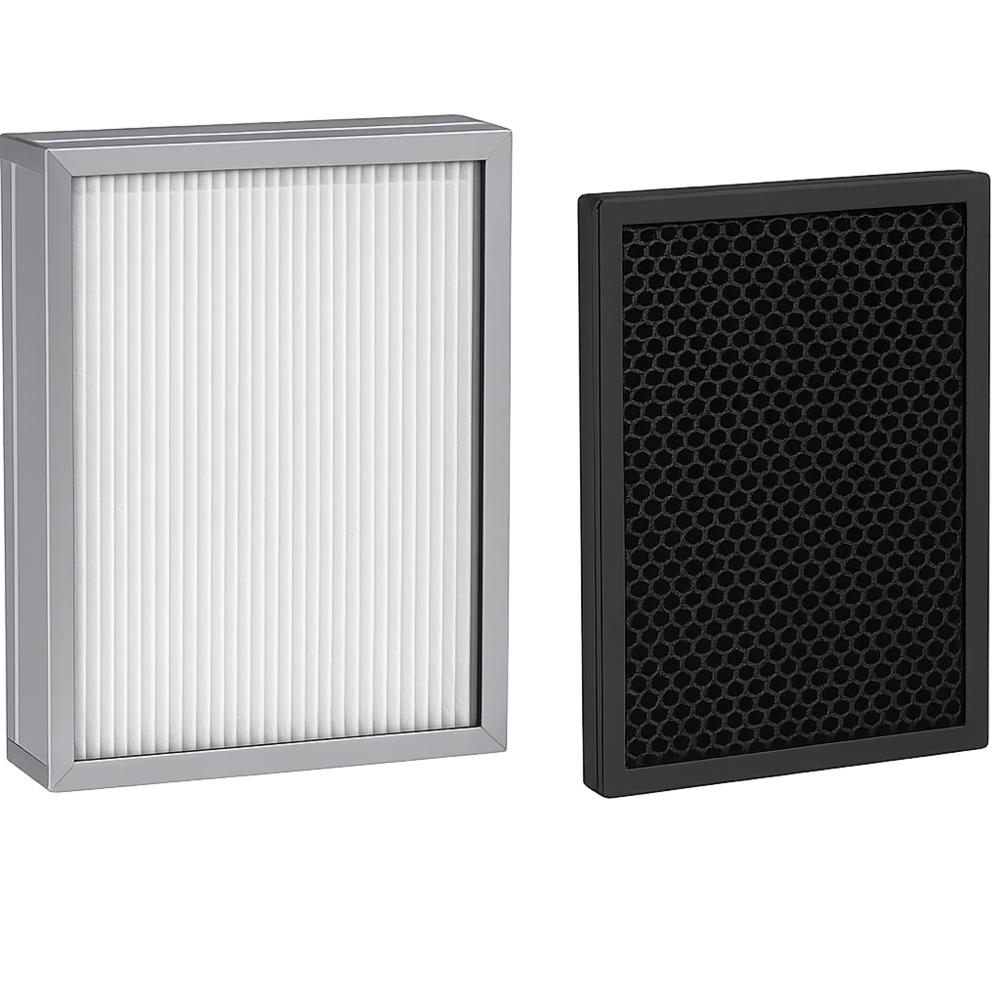

환기 및 공기 정화 시스템 (Ventilation and Air Purification System)

기능

실험실 공기를 순환시키고 정화하여, 유해 물질과 악취를 제거하고 깨끗한 작업 환경을 유지.

특징

HEPA 필터: 미세 입자와 병원균을 걸러내어 실험실 내 공기를 깨끗하게 유지.

활성탄 필터: 유기 화합물과 휘발성 물질을 효과적으로 흡착하여 냄새와 유해 가스를 제거.

응용 분야

분자생물학 실험, 화학 합성, 대기 분석 연구 등에서의 공기 질 관리에 필수.

HEPA 필터(미세먼지·병원균 제거)

클린벤치·BSC(바이오안전작업대): 작업 공간 공급/배기 정화.

PCR 준비·셀컬처실 천장 터미널(HEPA 박스): 클린룸 급기.

패스박스·에어샤워: 출입 시 비말/먼지 제거.

CO₂ 인큐베이터 내부: 챔버 내부 공기 순환 시 오염 저감.

동물실 IVC 랙: 케이지 급·배기 정화.

진공라인 바이오트랩(0.2 μm): 미생물 역류 차단.

활성탄 필터(냄새·VOC 흡착)

화학실 국소배기/덕트리스 후드·이동식 흡착기: 용매 증기 제거.

용매·시약 저장캐비닛 배기라인: 누출·잔향 저감.

가스 캐비닛/스크러버: 유기가스 1차 흡착(필요 시 약품 함침형).

폐액·폐기물 임시보관실: 악취 저감.

재순환형 공기청정기·환기장치: 실내 VOC 저감.

GC 스플릿벤트/진공펌프 배기 트랩: 유기증기 포집(오일미스트 필터와 병용).

요점: 입자·미생물은 HEPA, 냄새·유기증기는 활성탄. 화학가스(산/염기 등)는 전용 흡착제(함침탄)나 습식 스크러버를 써야 합니다.

개인 보호 장비 (PPE - Personal Protective Equipment)

기능

실험 중 발생할 수 있는 물리적, 화학적 위험으로부터 실험자를 보호하기 위해 사용되는 장비.

유형

방독 마스크 및 호흡기: 유독 가스와 화학 증기로부터 호흡기를 보호.

보호 안경 및 고글: 화학물질이 눈에 튀는 것을 방지하고, 기계적 손상으로부터 눈을 보호.

화학 방호복 및 장갑: 화학물질과의 직접적인 접촉을 막아주는 역할을 함.

응용 분야

고위험 물질 취급, 화학 반응 실험, 미생물 연구 등에서 필수적으로 사용.

어디에 PPE 비치?

출입구/전실: 가운·보안경·장갑·마스크 스테이션, 폐기함.

화학실/후드 근처: 화학장갑·보안경/페이스쉴드·방진/방독마스크.

미생물·클린존(BSC·PCR·셀컬처): 실험가운·장갑·보안경, 필요 시 호흡보호구.

가스실/실린더 보관실: 보안경·장갑·안전화, 누출 대비 반응키트.

폐기물·세척/소독 구역: 내화학 장갑·앞치마·보안경/페이스쉴드.

오븐/용해·크라이오(LN₂): 내열장갑·페이스실드·방한장갑.

정비/기계·전기 작업구역: 절연장갑·안전화·청력보호구.

법적 핵심

사업주 의무: 유해·위험 작업에는 작업조건에 맞는 보호구를 지급하고 착용을 감독해야 함.

근로자는 지급·지시된 보호구를 반드시 착용. 「산업안전보건기준에 관한 규칙」 제32조(보호구의 지급 등).

관리 의무: 보호구의 선정·점검·보관·교육 등 관리 기준을 따를 것(제33조 안내). 울산교육청

인증(KCs) 확인: 보호구는 KCs(방호장치·보호구 안전인증) 대상이며, 인증 제품을 사용하도록 안내됨.

호흡보호구 핏테스트: 밀착식 호흡보호구는 밀착도(핏) 검사 등 선정·사용 지침을 따를 것.

KOSHA 연구실 법(교육·보호조치): 대학·연구기관 연구실은 연구실안전법에 따라 안전관리 체계(교육·보호조치 포함)를 갖출 의무.

KOSHA Guide는 법 해설·기술 지침(현장 기준 마련에 유용)이지, 자체로 법적 구속력은 없습니다.

요약

안전 및 환경 관리 유틸리티는 연기 흡입기 및 배기 시스템, 비상 샤워기 및 눈 세척기, 소화기 및 화재 경보기, 화학 물질 폐기물 처리 시스템, 환기 및 공기 정화 시스템, 가스 누출 감지기 및 경보 시스템, 개인 보호 장비(PPE) 등으로 구성.

이러한 유틸리티들은 실험실 작업자의 안전을 보장하고, 환경 오염을 방지하며, 실험실이 안전하고 규정에 맞게 운영되도록 돕는 중요한 역할을 함.

전기 및 에너지 관리 유틸리티

실험실에서 안정적인 전력 공급을 유지하고, 실험 장비의 효율적인 에너지 사용을 보장하며, 전력 중단이나 변동으로 인한 장비 손상을 방지하는 데 중요한 역할을 함.

이러한 유틸리티들은 실험의 정확성과 재현성을 높이는 데 필수적이며, 실험 장비가 항상 최적의 상태에서 작동하도록 지원 함.

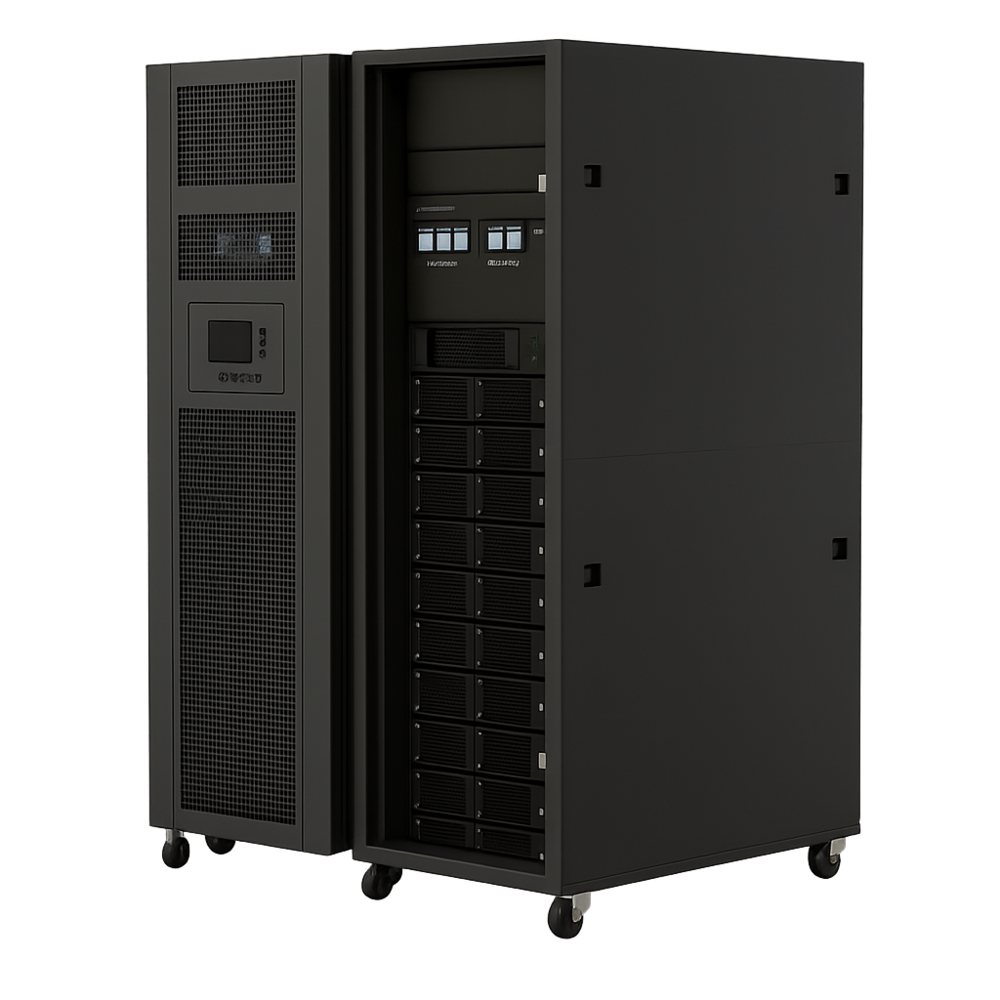

무정전 전원 공급 장치 (UPS - Uninterruptible Power Supply)

기능

UPS는 전력 공급에 문제가 발생했을 때 장비에 지속적으로 전력을 공급하여 실험이 중단되지 않도록 보장하는 장치.

특징

백업 전력 제공: 정전이나 전력 불안정 시 즉시 전원을 공급하여 중요한 실험이 중단되지 않도록 함.

과전압 및 저전압 보호: 전압 변동으로 인해 장비가 손상되지 않도록 보호하는 기능을 제공.

배터리 유지 시간: 다양한 용량의 배터리를 사용하여, 필요에 따라 몇 분에서 몇 시간까지 백업 전력을 제공할 수 있음.

장점

데이터 손실과 장비 손상을 방지하고, 중요한 실험의 연속성을 보장 함.

무정전 전원 공급 장치 설치환경

위치/환경: 통풍 잘 되는 건조한 곳(온도 20–25 ℃, RH 30–60%). 직사광선·습기·먼지·화학증기·물기(배관/배수) 피하기.

여유공간/환기: 후면·측면 10–20 cm 이상, 상부 30 cm 이상 띄워 열배출·정비 공간 확보. 랙형은 전면 출입동선 확보.

전원/접지: 전용회로(차단기 용량 여유 20%↑), 접지 필수, 서지보호기(SPD)와 함께 구성. 입력·출력 차단기/차단스위치 표시.

바이패스: 유지보수용 수동/정전 바이패스 스위치 인접 설치(무정전 전환 가능).

부하 분리: 진짜 핵심 부하만 UPS에 연결(서버·제어PC·데이터저장장치 등). 히터·오븐·모터류 등 대전력 부하는 별도.

배터리 안전: 소형(VRLA/리튬): 밀폐공간 과열 주의, 환기 확보.

중·대형 뱅크: 전용 실/랙, 화재감지기, 금속제 캐비닛, 누설/가스(수소) 환기 고려.

바닥 하중/고정: 중량 확인(랙·타워형 50–300 kg↑ 가능). 앵커/내진 브라켓으로 전도 방지.

소음/열: 인접 작업자에 소음 영향 고려, 다른 발열장비와 밀착 금지.

네트워크/모니터링: SNMP/이더넷 모듈 연결, 정전·배터리 경보를 설비실·관제에 연동.

테스트/유지보수: 월간 자가진단, 분기별 방전 테스트, 배터리 3–5년 주기 교체 계획. 예비퓨즈·스페어 키트 비치.

팁: “전용회로+접지, 충분한 환기·여유공간, 바이패스·모니터링, 핵심부하만 연결” 이 네 가지만 지키면 UPS 운영 안정성이 확 달라집니다.

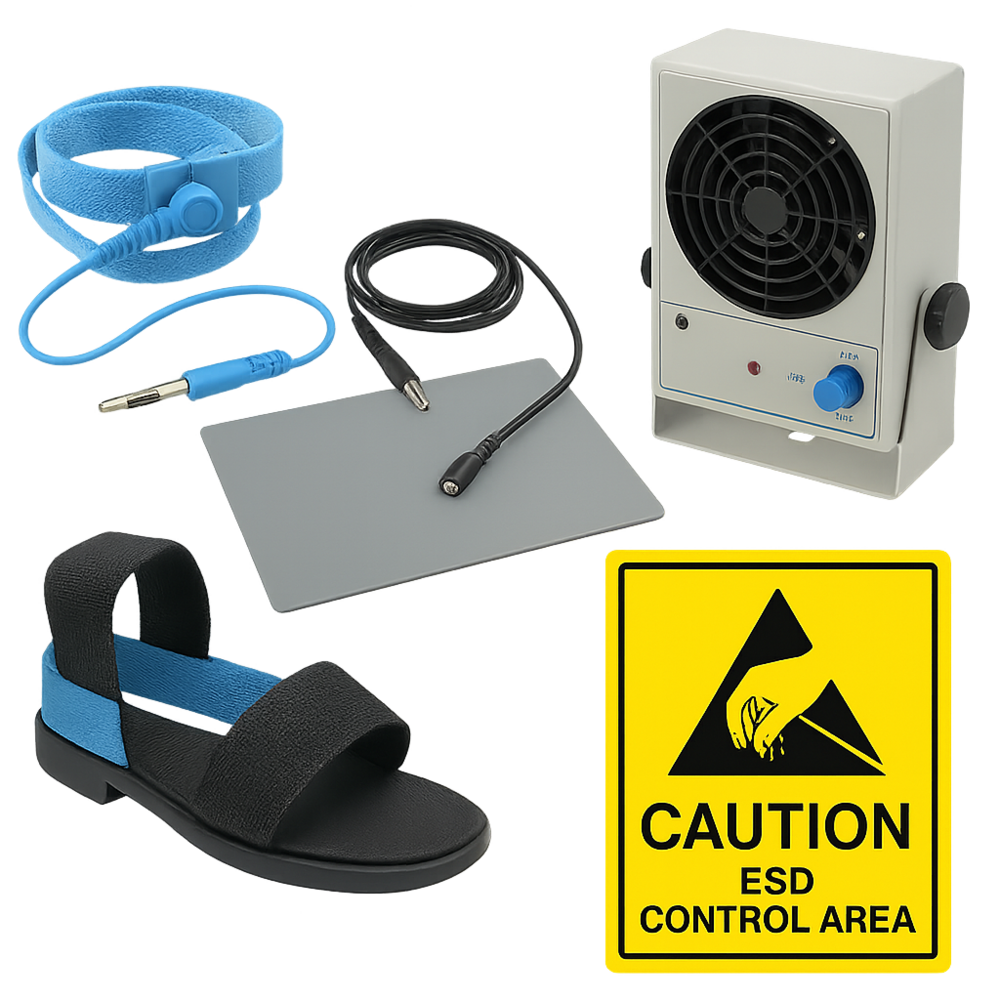

정전기 방지 장치 (ESD Control Devices)

기능

정전기 방지 장치는 전자기기에 발생할 수 있는 정전기 방전을 억제하고, 장비와 실험자의 안전을 보장하는 역할을 함 .

유형

정전기 제거 매트 (ESD Mat): 작업대 위에 설치하여 정전기를 흡수하고 방전시킴으로써 장비 보호에 기여 함.

정전기 중화기 (Ionizer): 공기 중의 정전기를 중화하여 민감한 전자 장비의 손상을 방지 함.

ESD 손목 스트랩 (Wrist Strap): 작업자가 전자기기를 다룰 때 발생할 수 있는 정전기를 흡수하여 방출 .

특징

정밀한 전자기기 및 반도체 장비를 보호하는 데 필수적이며, 전자 회로의 손상을 방지 함.

응용 분야

전자현미경, 전기 분석 장비, 반도체 테스트 기기 등에서 사용.

파워 스트립 및 서지 보호기 (Power Strips and Surge Protectors)

기능

파워 스트립과 서지 보호기는 여러 장비에 전원을 공급하고, 전력 서지로부터 장비를 보호하는 장치.

특징

과전압 보호: 전압이 갑작스럽게 증가할 때 전류를 차단하여 장비 손상을 방지 함.

과부하 방지: 장비가 과도한 전류를 사용할 경우 자동으로 전원을 차단하여 화재 위험을 줄임.

다중 플러그 사용: 여러 장비를 동시에 연결할 수 있는 기능을 제공하여 공간 효율성을 높힘.

응용 분야

실험실에서 다수의 분석 장비와 전자 기기를 동시에 사용할 때 안전하게 전원을 공급 함.

장점

장비의 안정성과 수명을 연장하고, 전력 관련 문제로 인한 손실을 최소화 함.

에너지 관리 시스템 (Energy Management System)

기능

에너지 관리 시스템은 실험실의 전력 소비를 모니터링하고, 효율적인 에너지 사용 전략을 수립하여 에너지 비용을 절감.

특징

실시간 모니터링: 실험실 내 모든 장비의 전력 사용량을 실시간으로 모니터링하여 에너지 소비 패턴을 분석.

자동화 제어: 에너지 사용량을 최적화하기 위해 자동으로 조명, 냉난방 시스템, 장비를 제어 함.

에너지 효율 분석: 에너지 소비 데이터를 분석하여 개선할 수 있는 부분을 파악하고, 에너지 절감 계획을 제안 함.

응용 분야

대규모 실험실, 연구 시설, 산업 환경 등에서 에너지 사용 최적화에 사용.

특징

에너지 비용을 절감하고, 탄소 배출량을 줄이며, 환경 친화적인 실험실 운영을 지원 함.

에너지 관리 시스템 (Energy Management System)

실시간 모니터링 = 실험실 안 모든 장비가 얼마나 전기를 쓰는지를 즉시 확인하는 것.

→ 전기 사용량을 모아보면 어떤 장비가 전기를 많이 먹는지, 언제 많이 쓰는지 알 수 있음.

→ 그래서 전기 절약 방법이나 장비 운용 효율화에 바로 활용 가능.

접지 시스템 (Grounding System)

기능

접지 시스템은 전기 장비와 실험실 환경을 전기적 안정 상태로 유지하여, 전기적 쇼크와 장비 손상을 방지 함.

특징

전기 안전: 정전기 방지 및 과전류로 인한 화재 예방을 위해 중요한 역할을 합니다.

장비 보호: 고가의 분석 장비와 전자기기의 전기적 노이즈와 간섭을 줄여 안정적으로 작동하도록 함.

정밀 실험: 실험 데이터의 일관성과 신뢰성을 높이기 위해 실험 환경의 전기적 간섭을 최소화 함.

응용 분야

모든 실험 장비와 전자 기기에서 필수적인 요소로, 특히 고정밀 전기 분석 장비에서 중요.

장점

장비 수명을 연장하고, 실험 결과의 정확성을 유지하며, 사용자 안전을 보장 함.

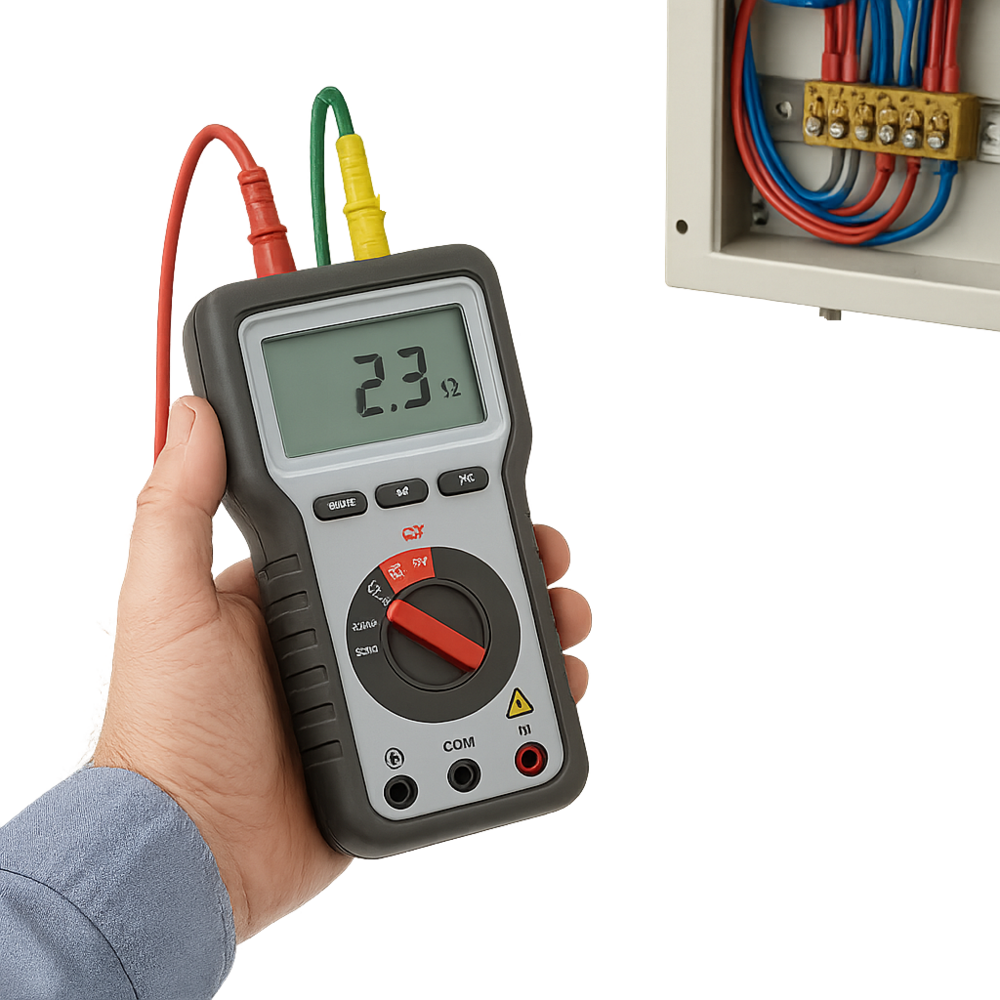

실험실 접지 시스템 필수 체크 포인트

전용 접지선 확보 – 분석기기·PC·UPS 등은 전용 접지 라인으로 연결, 공용 접지 피하기.

저항값 유지 – 접지 저항 5Ω 이하(권장 1Ω 이하) 로 유지, 정기 측정.

분리 접지 – 전력용 접지, 통신/신호 접지, ESD 접지는 구분 관리(혼선·노이즈 방지).

접속부 관리 – 접지 바(Bar), 단자함에 확실한 체결·부식 방지 처리.

ESD 대응 – 작업대, 매트, 손목밴드, 장비 섀시까지 모두 공통 접지점에 연결.

표시·안전 – 접지 단자 위치·용도 라벨링, 점검·정비 시 쉽게 확인 가능하게.

팁: “전용선·저저항·분리·체결·ESD 통합” 이 다섯 가지가 현장 접지의 핵심입니다.

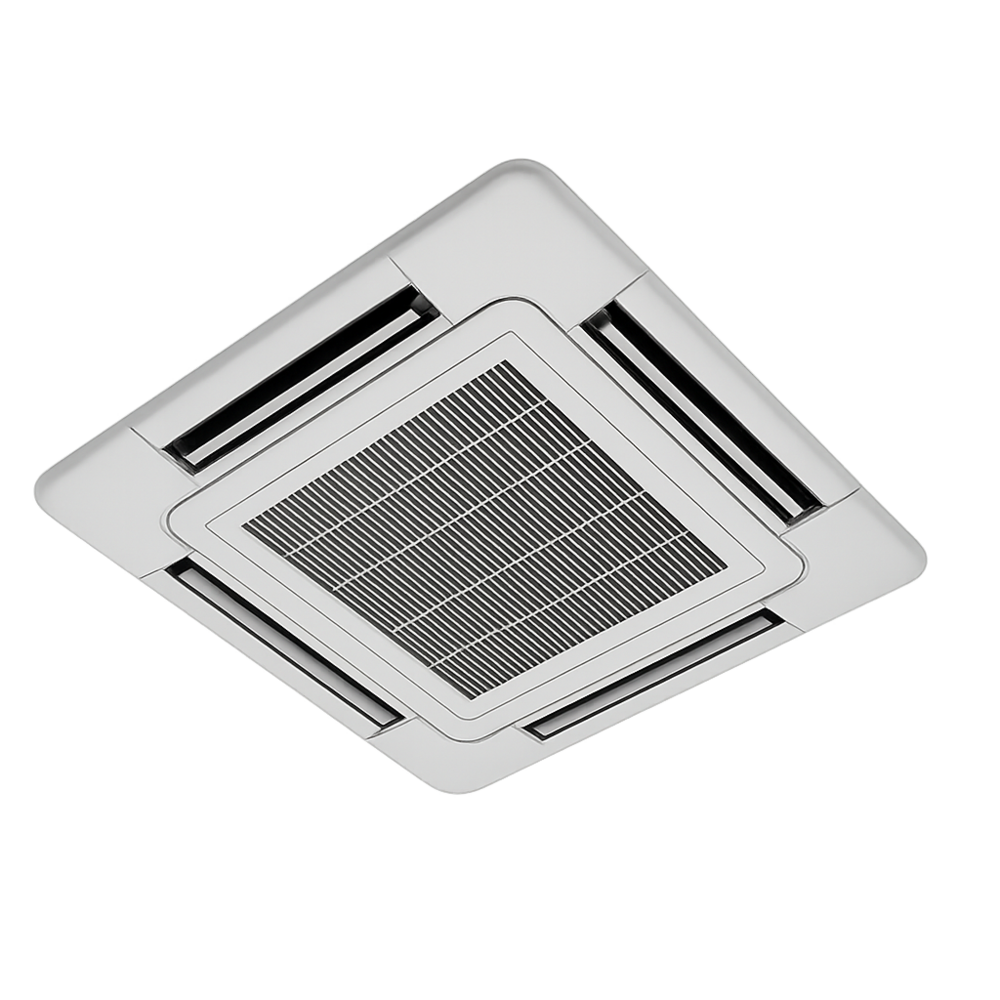

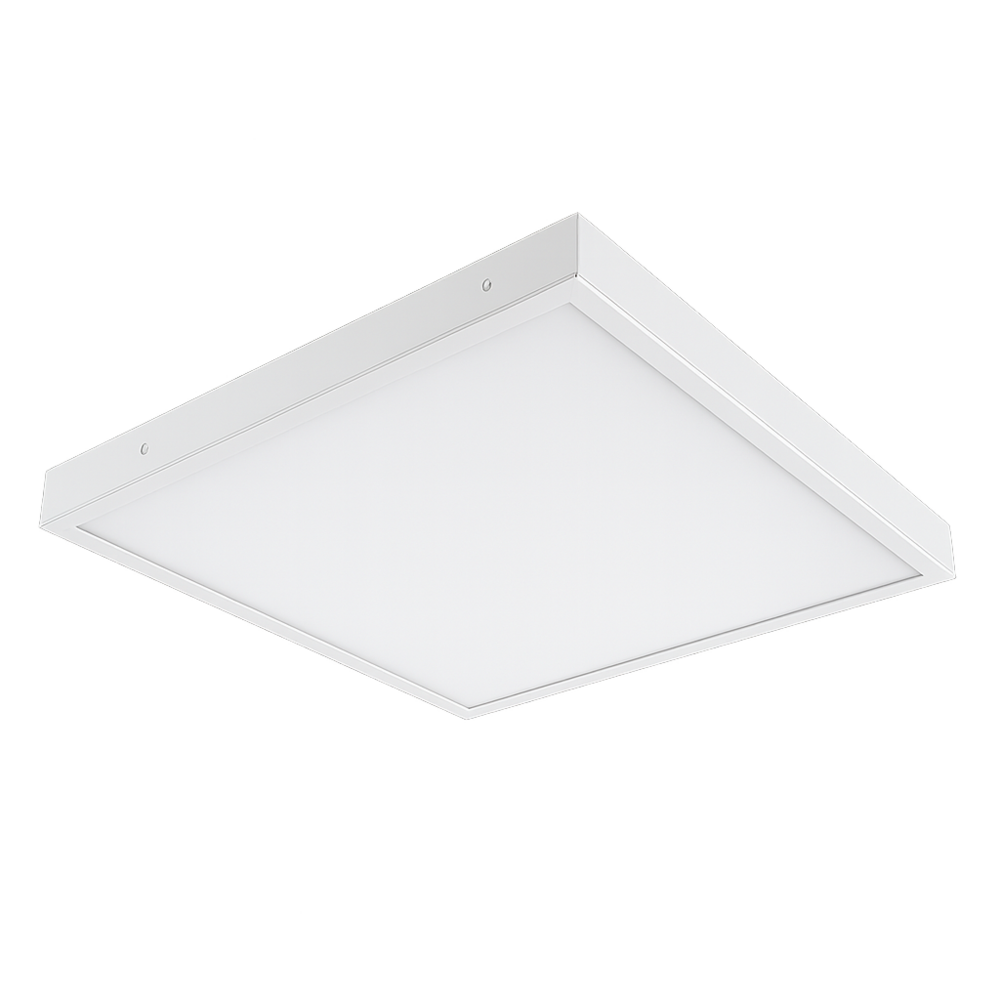

조명 및 냉난방 시스템 (Lighting and HVAC Systems)

기능

실험실의 작업 환경을 최적화하기 위해 조명과 냉난방 시스템을 관리하는 장비.

특징

에너지 절약형 조명: LED와 같은 에너지 효율이 높은 조명을 사용하여 전력 소비를 줄임.

온도 및 습도 제어: 실험 조건에 맞게 실험실의 온도와 습도를 유지하여 민감한 실험 장비의 성능을 최적화 함.

스마트 제어 시스템: 자동화된 제어 시스템을 통해 환경 조건을 실시간으로 모니터링하고 조절 함.

응용 분야

생명과학 연구, 화학 합성 실험, 전자 분석 등에서 안정적인 환경 조건을 유지하는 데 사용.

장점

실험의 정밀성과 안정성을 보장하고, 에너지 소비를 줄여 환경 보호에 기여 함.

요약

전기 및 에너지 관리 유틸리티는 무정전 전원 공급 장치(UPS), 정전기 방지 장치(ESD Control Devices), 파워 스트립 및 서지 보호기, 에너지 관리 시스템, 접지 시스템, 조명 및 냉난방 시스템 등으로 구성 됨.

이러한 유틸리티들은 실험실 장비의 안정적인 전력 공급과 보호를 보장하고, 실험 환경을 최적화하여 실험의 정확성과 효율성을 높이며, 에너지 사용을 최소화하여 비용 절감과 환경 보호에 기여 함.

이해를 돕기 위한 참고 이미지 임.

실험실 분석 장비를 운용하기 위해서는 온도 제어 시스템, 가스 공급 및 압력 조절 장비, 진공 시스템, 데이터 관리 및 자동화 유틸리티, 안전 관리 장비, 전력 공급 시스템 등의 유틸리티들이 필수.

이러한 유틸리티들은 분석 장비의 성능을 최적화하고 실험 환경의 안전성과 데이터의 신뢰성을 높이는 데 중요한 역할을 함.
