⚝ 원소분석기(EA, Elemental Analyzer)
유기물질 및 무기물질의 원소구성을 결정하는데 쓰이는 기기이다. C, H, N, S, O의 양(%)을 결정하여 미지물질의 분자식에 관한 정보, 기지물질의 순도확인 등에 이용됨.
활용분야
고체시료 : 의약품, 화장품, 한약재, 식품, 토양, 석탄, 고분자 등
액체시료 : 점성이 높은 액체시료 일부
할로겐원소가 포함된 시료, 휘발성이 높은 액체시료 및 수용액 시료는 분석불가
유기/무기화학 및 제약, 재료 공학, 환경, 농업, 식품, 해양, 석유화학/에너지 분야, 생체/동물 의학 분야, 동위원소 분야 등에 활용.
화학제품의 분자식에 관한 정보, 순도확인, 식품의 구성원소 함량, 폐기물 및 바이오매스 등의 배연가스 배출량 계산 목적 등으로 활용.
원리 및 특성

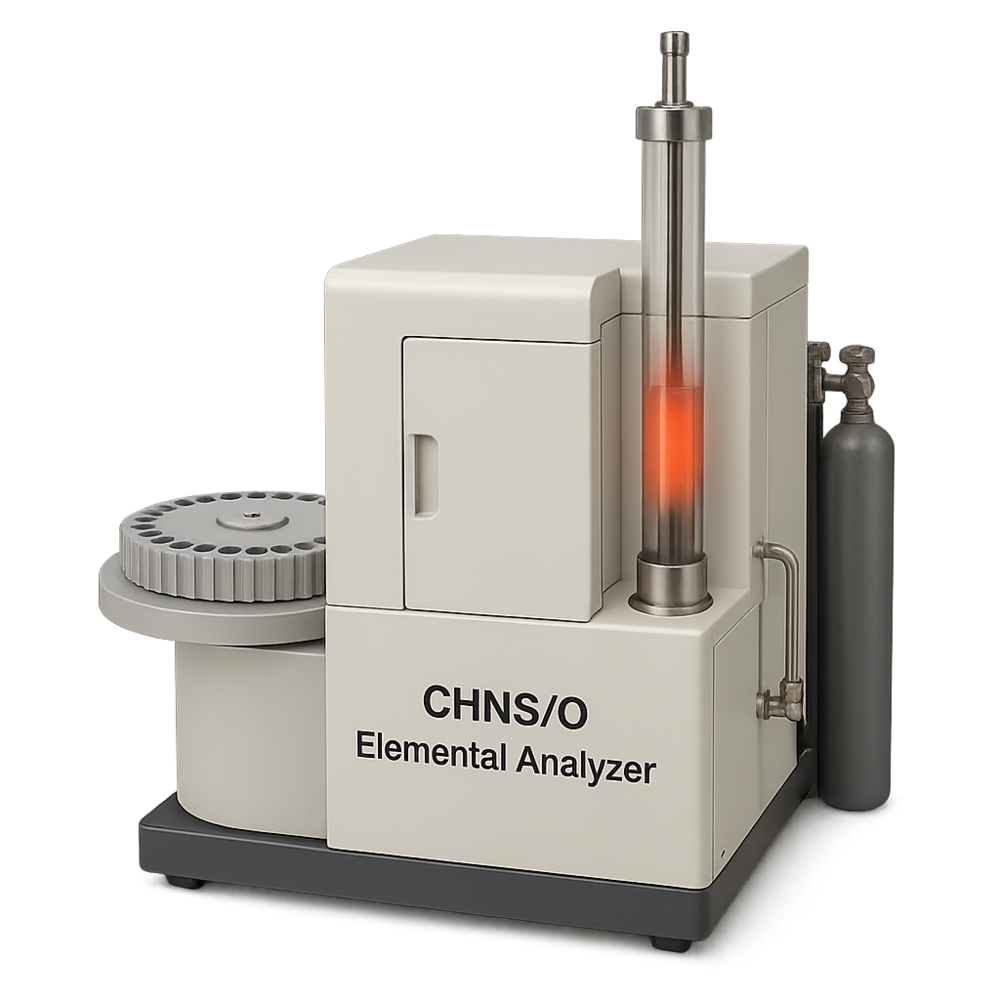

원소분석기(EA, Elemental Analyzer)는 주로 화합물 내의 탄소(C), 수소(H), 질소(N), 산소(O), 황(S) 등의 원소 함량을 분석하는 장비.
이 분석은 주로 유기 화합물이나 다양한 물질의 원소 조성을 확인하는 데 사용 됨.
EA의 작동 원리는?
샘플 주입 및 연소
분석할 샘플을 고온의 연소로(보통 900~1000°C)로 주입 함.
산소가 공급되면서 샘플이 완전히 연소되고, 연소된 화합물은 이산화탄소(CO₂), 물(H₂O), 질소(N₂), 이산화황(SO₂) 등의 기체로 변환 됨.
연소 가스 분리
생성된 연소 가스는 크로마토그래피 컬럼이나 다른 분리 장치에 의해 각각의 성분(탄소, 수소, 질소, 황 등)으로 분리 됨.
검출
분리된 각 가스는 열전도도 검출기(TCD) 또는 기타 검출 장치에 의해 검출되며, 각 원소의 양이 정량화 됨.
이때 각 성분의 농도를 기준으로 원소의 함량을 계산할 수 있음.
데이터 분석
검출된 신호는 분석 소프트웨어로 처리되어 각 원소의 비율이 산출 됨.
이를 통해 샘플의 원소 조성비를 정밀하게 파악할 수 있으며, 이 과정은 매우 정확하고, 특히 유기 화합물의 탄소-수소-질소 분석에 자주 사용 됨.
원소분석기(EA, Elemental Analyzer)에서 사용되는 가스?
원소분석기(EA, Elemental Analyzer)에서 사용되는 가스는?
샘플의 연소, 분리, 검출 과정에 필수.
일반적으로 EA에 사용되는 가스는?
산소(O₂)
역할: 산화제 역할을 하여 샘플을 고온에서 완전히 연소시키는 데 사용 됨.
용도: 연소로에 공급되어 샘플이 완전히 산화될 수 있도록 함.
연소 과정에서 샘플은 이산화탄소, 물, 질소, 이산화황 등의 기체로 분해 됨.
헬륨(He) 또는 아르곤(Ar)
역할: 불활성 운반가스로 사용되어 연소된 가스를 분석 장비로 이동시키는 데 사용 됨.
용도: 연소 후 생성된 가스(이산화탄소, 물, 질소 등)를 크로마토그래피 컬럼과 검출기로 안전하게 이동시키는 역할을 함.
헬륨이 일반적으로 사용되지만, 비용 문제로 아르곤이 사용되기도 함.
공기(Air)
역할: 분석 과정 중에 필요한 경우 공기를 산화제로 사용하거나 연소로의 온도를 유지하는 데 사용 됨.
용도: 일부 시스템에서는 고온 연소로에서 샘플 연소를 보조하는 역할을 함.
보정 및 검정용 가스
역할: 분석 장비의 정확도를 보정하기 위해 사용 됨.
용도: 장비의 성능을 보정하거나 교정하기 위한 가스로, 미리 정해진 농도의 이산화탄소(CO₂), 메탄(CH₄) 등의 가스가 사용 됨.
이 가스들은 EA 분석에서 필수적으로 사용되며, 특히 샘플의 연소와 검출 효율을 높이는 데 중요한 역할을 함.
배기장치
원소분석기(EA, Elemental Analyzer)에서 생성된 배기 가스는 샘플의 연소 및 분석 과정에서 발생한 기체를 의미하며, 이 배기를 적절히 처리하는 것은 매우 중요 함.
EA 시스템에서 배기 처리 과정은?
1. 배기 가스 종류
이산화탄소(CO₂): 샘플에 포함된 탄소가 연소되면서 발생하는 기체 임.
물(H₂O): 샘플의 수소 성분이 연소되어 물로 변환 됨.
질소(N₂): 질소 성분이 포함된 샘플이 연소될 때 발생 함.
이산화황(SO₂): 샘플 내의 황(S)이 연소되면서 발생하는 가스 임.
2. 배기 처리 방법
가스 필터 및 흡착제 사용
기체 정화 장치가 설치되어 있어 연소 후 발생한 유해 가스를 제거하거나 흡수할 수 있음.
예를 들어, 수분을 제거하기 위한 수분 흡수제나 산성 가스를 제거하기 위한 염기성 필터가 사용 됨.
배기 시스템
EA 시스템은 일반적으로 배기 후드 또는 연통을 통해 연소 후 생성된 가스를 외부로 배출 함.
이는 실험실 내부의 공기 오염을 방지하고, 작업자의 안전을 보장하기 위한 필수 절차 임.
환경 보호 조치
유해한 가스를 외부로 배출하기 전에, 환경 기준에 맞추어 배기가 정화되도록 시스템이 설계되어야 함.
특히, 이산화탄소와 같은 온실가스는 환경에 미치는 영향을 최소화하기 위한 별도의 처리가 필요할 수 있음.
3. 배기 관련 안전 조치
배기 가스 모니터링
EA 시스템은 연소 중에 발생하는 가스를 모니터링하고, 필요 시 자동으로 배기 시스템을 작동시키는 안전 장치가 포함될 수 있음.
환기 시스템
실험실 내부 공기를 신선하게 유지하기 위해, 강제 환기 시스템이 설치되어 작업 환경을 안전하게 유지 함.
배기 가스를 적절하게 처리하지 않으면 실험실 내의 공기질에 영향을 미칠 수 있으므로, 적절한 환기 및 배기 가스 처리는 매우 중요 함.
필요한 기타 유틸리티
원소분석기(Elemental Analyzer, EA)에서 제공하는 주요 기능 외에도 다양한 유틸리티와 부가 기능이 추가되어 분석 과정을 지원하고 효율성을 높일 수 있음.
이러한 유틸리티는 시스템 성능을 극대화하고, 사용자의 요구에 맞춘 분석을 가능하게 함.
1. 자동 샘플러 (Autosampler)
기능: 자동으로 여러 샘플을 연속적으로 분석할 수 있도록 해주는 장치입니다. 다량의 샘플을 처리할 때 실험의 효율성을 크게 향상시킴.
장점: 사용자 개입 없이도 장시간 동안 분석이 가능하여 실험실 운영 효율을 높여 줌.
2. 소프트웨어 및 데이터 처리 툴
기능: EA 시스템에 연결된 소프트웨어는 데이터를 실시간으로 분석하고 시각화할 수 있으며, 분석 결과를 다양한 형식으로 저장 및 보고서화할 수 있음.
장점: 결과 분석, 비교, 통계적 처리 등의 기능을 통해 신속하고 정확한 해석이 가능 하며, 또한 원격 모니터링과 자동 보고서 생성 기능을 제공하는 소프트웨어도 있음.
3. 가스 관리 시스템
기능: EA에 사용되는 산소, 헬륨 등의 가스 공급을 자동으로 조정하고 모니터링하는 시스템.
장점: 가스 흐름을 정밀하게 제어하여 연소 및 검출 과정을 최적화하고, 가스 사용량을 효율적으로 관리할 수 있음.
4. 유해 가스 제거 장치
기능: 연소 후 발생하는 유해 가스를 안전하게 처리하는 장치입니다. 이산화탄소, 황 화합물, 질소산화물 등 환경에 유해한 가스를 적절히 중화하거나 흡수하는 필터가 포함될 수 있음.
장점: 실험실 내 공기질을 유지하고, 실험자와 환경을 보호하는 역할.
5. 고온 연소 시스템
기능: 일반 EA보다 높은 온도에서 연소가 필요한 물질을 분석할 수 있는 고온 연소로입니다.
장점: 보다 어려운 샘플, 예를 들어 무기물이나 특정 금속 화합물 등의 분석에 유용합니다.
6. 냉각 및 잔여물 처리 시스템
기능: 연소 후 발생하는 열과 잔여물을 관리하는 장치.
장점: 샘플 연소 후에 남는 재료나 가스를 효과적으로 배출하고, 연소로의 온도를 안정적으로 유지 함.
7. 통합 시스템 모니터링
기능: 기기의 온도, 가스 흐름, 압력 등 다양한 시스템 변수를 실시간으로 모니터링하여 분석 과정의 안정성을 유지 함.
장점: 기기의 상태를 모니터링함으로써 분석 과정에서 발생할 수 있는 문제를 사전에 파악하고, 분석의 신뢰성을 높힘.
8. 샘플 준비 유틸리티
기능: 샘플을 분쇄, 건조, 분배하는 등의 사전 준비 작업을 지원하는 장비.
장점: 샘플의 일관된 상태를 유지하여 분석 결과의 정확도를 높일 수 있음.
이러한 유틸리티와 부가 기능은 EA 분석의 효율성과 신뢰성을 높이고, 다양한 샘플과 분석 환경에 맞춘 맞춤형 솔루션을 제공하는 데 중요한 역할을 함.
전처리 과정
전처리 과정은 샘플의 물리적, 화학적 성질에 따라 다를 수 있으며, 샘플을 EA에 투입하기 전에 샘플 상태를 최적화하여 정확한 분석이 이루어지도록 함.
1. 샘플 분쇄 및 균질화
목적: 샘플을 미세한 분말 상태로 만들어 균질한 샘플을 얻음.
과정: 샘플을 분쇄기나 분말화 기계를 사용하여 고체 샘플을 균질한 상태로 만듬.
이 과정을 통해 샘플의 특정 부위에만 특정 원소가 집중되지 않도록 하여 분석의 일관성을 높일 수 있음.
적용 샘플: 고체 물질(예: 식물, 토양, 플라스틱 등).
2. 건조
목적: 샘플에 포함된 수분을 제거하여 분석 결과에 영향을 주지 않도록 함.
과정: 샘플을 건조기에서 일정 시간 동안 건조시켜 수분 함량을 제거 함.
특히 수분이 많은 샘플(식물, 음식물 등)은 수분이 분석 결과에 영향을 줄 수 있기 때문에 건조가 필수적 임.
적용 샘플: 생물학적 샘플, 식품 샘플, 수분이 많은 물질.
3. 무게 측정
목적: EA에서 사용되는 샘플의 정확한 양을 측정.
과정: 미세 저울을 사용해 샘플의 무게를 정확하게 측정하고 기록 함.
보통 분석에 필요한 샘플의 양은 매우 적은 양(예: 몇 mg 수준)이기 때문에 정밀한 저울이 필요 함.
적용 샘플: 모든 샘플.
4. 캡슐 포장
목적: 연소 과정에서 샘플이 안정적으로 처리될 수 있도록 샘플을 캡슐에 포장 함.
과정: 일정량의 샘플을 연소 가능한 캡슐(보통 주석 캡슐)에 담아 EA의 연소로로 넣음.
이는 샘플이 완전히 연소되어 분석할 수 있도록 도움을 줌.
적용 샘플: 고체 샘플, 액체 샘플(특수 캡슐 사용).
5. 액체 샘플의 전처리
목적: 액체 샘플을 고체처럼 분석할 수 있도록 전처리.
과정: 액체 샘플은 주로 흡수성 물질(예: 필터지)에 흡수시켜 고체 형태로 만든 후 캡슐에 포장.
이 과정은 액체가 기기로 직접 들어가는 것을 방지하고 정확한 분석을 가능하게 함.
적용 샘플: 액체 샘플(물, 오일 등).
6. 무기물의 전처리
목적: 무기물은 특수한 연소 처리가 필요 할수 있음.
과정: 무기물(예: 금속, 광물)의 경우, 화학적 분해를 통해 분석이 용이하도록 함.
또한, 연소가 어려운 무기 샘플은 산이나 기타 화학적 용매를 사용하여 전처리할 수 있음.
적용 샘플: 금속, 무기 화합물.
7. 기타 전처리 방법
산화제 첨가: 연소가 어려운 샘플에는 산화제를 첨가하여 완전 연소를 도와 줌.
냉동 건조: 민감한 생물학적 샘플의 경우 냉동 건조(Freeze Drying)를 통해 샘플을 보존하면서 수분을 제거하는 방법을 사용할 수 있음.
이러한 전처리 과정은 샘플의 물리적 및 화학적 특성에 맞춰 적절하게 수행해야 하며, 이를 통해 원소분석기의 정확한 분석이 가능해 짐.
원소분석기(EA) 안전스티커
원소분석기(EA)의 안전성을 유지하기 위해 기기에 부착된 안전 스티커는 사용자에게 중요한 안전 정보를 제공 함.
안전 스티커는 기계 사용 시 발생할 수 있는 위험 요소를 경고하며, 일반적으로 다음과 같은 내용이 포함 됨.
1. 고온 경고 스티커
내용: "고온! 접촉 금지" 또는 "Hot Surface"와 같은 경고 문구가 적힌 스티커로, 연소로와 같은 고온의 부위에서 부주의하게 접촉하지 않도록 경고.
위치: 연소로 주변 또는 기기 내부의 고온이 발생하는 부분.
2. 가스 경고 스티커
내용: "가스 위험" 또는 "Gas Hazard"와 같은 문구로, 가스 누출이나 유독 가스의 위험을 경고 함.
사용되는 산소, 헬륨 등의 가스에 대한 안전 주의 사항을 포함할 수 있음.
위치: 가스가 공급되는 인입부, 배출구, 가스 실린더 근처.
3. 전기 경고 스티커
내용: "고전압 위험" 또는 "High Voltage" 등의 경고로, 전기적 충격을 방지하기 위한 스티커.
기기의 전원 부근이나 내부의 전기 장치 부분에 부착.
위치: 전원 스위치 근처, 전기 부품이 노출된 부분, 또는 내부에 장착된 전기 회로가 있는 곳.
4. 화학물질 경고 스티커
내용: "유해 화학물질" 또는 "Chemical Hazard"와 같은 문구로, 연소 과정에서 발생하는 유해 화학물질에 대한 경고.
위치: 배기 시스템 주변이나 유해 가스가 발생하는 영역에 부착.
5. 사용 지침 및 주의사항 스티커
내용: "사용 전 매뉴얼을 읽으세요" 또는 "Read Manual Before Use"와 같은 안전 지침이 적힌 스티커.
이는 사용자가 EA를 작동하기 전에 반드시 매뉴얼을 읽고 숙지하도록 안내.
위치: 기기 전면부나 사용자 인터페이스 근처.
6. 안전 보호구 착용 경고 스티커
내용: "보호 장비 착용" 또는 "Wear Safety Gear" 등의 문구로, 실험자가 원소분석기를 사용할 때 필요한 보호 장비(예: 고글, 장갑, 실험복)를 착용해야 함을 강조.
위치: 기기 앞면 또는 접근이 잦은 작업 공간 주변.
이러한 안전 스티커는 기기의 위험 요소를 명확히 전달하여 작업자의 안전을 보장하고, EA를 안전하게 사용할 수 있도록 함.
EA의 배기 풍속
원소분석기(EA)에서 발생하는 배기 가스는 연소 후 나오는 기체로, 배기 시스템을 통해 외부로 안전하게 배출.
EA의 배기 풍속은 실험실의 안전과 분석 정확도에 중요한 영향을 미칠 수 있음.
적절한 배기 풍속은 배출되는 유해 가스를 빠르고 효율적으로 제거하는 데 필수.
일반적인 배기 풍속
배기 풍속은 EA 시스템의 종류, 연소로의 크기, 배기 시스템 설계에 따라 다르지만,
배기 후드에서의 풍속: 0.5~1.5 m/s
실험실에서 사용하는 일반적인 배기 후드에서 요구되는 풍속 범위이며, EA에서 발생하는 연소 가스를 안전하게 제거하기 위한 최소한의 기준.
배기 덕트 내부의 풍속: 10~20 m/s
배기 덕트 내부에서 기체가 이동하는 평균 속도.
이러한 속도는 덕트 내에서 가스가 적절히 흐르고, 가스가 축적되지 않도록 하기 위해 필요.
환기 시스템 요구 사항
분당 공기 교환 횟수(ACH, Air Changes per Hour): EA가 설치된 실험실에서는 보통 시간당 6~12회의 공기 교환이 권장 됨.
이는 실험 중 발생할 수 있는 해 가스를 신속하게 제거하고, 실험실 내부 공기 질을 유지하는 데 중요한 요소 임.
풍속 조정의 중요성
안전: 적절한 풍속은 유해 가스가 실험실 내부에 축적되지 않도록 하고, 작업자의 안전을 보장.
분석 정확도: 과도하게 빠른 배기 풍속은 연소 가스를 빠르게 제거하여 분석에 필요한 가스가 충분히 검출되지 못할 수 있음.
반대로 너무 느린 배기 풍속은 연소 후 잔류 가스를 적절히 제거하지 못해 분석 결과에 영향을 미칠 수 있음.
EA를 사용할 때는 배기 풍속이 시스템의 권장 사양에 맞게 설정되어야 하며, 필요에 따라 주기적인 점검과 조정이 필요.
EA의 전기적 요소
원소분석기(EA, Elemental Analyzer)는 다양한 전기적 요소를 포함하고 있으며, 정확한 분석을 위해 안정적인 전기 공급이 필수.
EA 시스템의 전기 관련 요소들은 다음과 같은 방식으로 작동하며, 전기적 안전 또한 중요한 고려 사항 임.
1. 전원 요구 사항
일반 전원 공급 대부분의 EA 시스템은 표준 실험실 전원(일반적으로 220V, 50/60Hz)을 사용.
각 EA 모델에 따라 다소 차이가 있을 수 있으므로 제조사의 전원 요구 사항을 확인해야 함.
전력 소비량
EA는 고온 연소로와 가스 분리 장치 등의 기기가 필요하므로, 보통 1kW에서 3kW 이상의 전력을 소비할 수 있으며, 이는 기기 크기와 분석 기능에 따라 달라 짐.
2. 전기적 구성 요소
연소로 히터
EA의 연소로는 샘플을 고온에서 완전히 연소시키기 위해 매우 높은 전력을 사용.
이 히터는 보통 수백 도에서 1000°C 이상의 온도를 유지하며, 전기적으로 매우 안정적이어야 함.
가스 분리 장치
기체 크로마토그래피 컬럼을 사용하는 경우, 가스를 분리하고 검출하는 과정에서 전기적 제어 시스템이 필요 함.
이 장치는 정밀한 온도와 압력 제어가 필수.
검출기
EA 시스템의 검출기는 샘플을 분석하기 위해 열전도도 검출기(TCD) 또는 기타 전기적 센서를 사용 함.
이 검출기는 매우 정밀하게 조정되어야 하며, 안정적인 전기 공급이 필요.
3. 전기적 안전 고려 사항
고전압 경고
EA의 히터와 같은 고전력 부품은 고전압을 사용하므로, 사용 중 고전압 경고 스티커가 부착되어 있으며, 기기를 열 때는 전원이 꺼져 있어야 함.
접지
EA 기기는 반드시 올바르게 접지되어야 하며, 전기적 충격을 방지하기 위해 접지 시스템이 적절히 설치되어 있어야 함.
전기 과부하 보호
실험실에서 사용하는 다른 전기 장비와 함께 사용할 때, 전기 과부하를 방지하기 위해 EA의 전원 공급에 과부하 보호 장치(예: 퓨즈나 차단기)를 설치하는 것이 좋음.
4. UPS(무정전 전원 공급 장치) 사용 권장.
분석 중 전기 공급이 중단되면 결과에 큰 영향을 미칠 수 있으므로, 중요한 분석 장비인 EA는 무정전 전원 공급 장치(UPS)에 연결하여 전기 공급이 안정적으로 유지되도록 하는 것이 좋음.
이는 전기적인 변동이나 정전 시에도 장비가 안전하게 종료되거나 계속해서 작동할 수 있게 해줌.
5. 전력 관리 시스템
최신 EA 시스템은 전력 소비를 관리하기 위한 스마트 전력 관리 기능을 탑재하고 있음.
분석이 완료된 후 자동으로 기기가 대기 모드로 전환되거나, 에너지 절약 모드가 활성화되어 전력 소모를 최소화하는 방식으로 운영될 수 있음.
EA 시스템에서 전기적인 안정성은 장비의 성능과 안전성에 큰 영향을 미치므로, 실험실에서 기기를 사용할 때는 전기 공급 상태를 정기적으로 점검하고, 적절한 안전 절차를 준수하는 것이 중요.
원소분석기(EA, Elemental Analyzer) 를 생산 판매하는 주요 업체.
Elementar (독일)

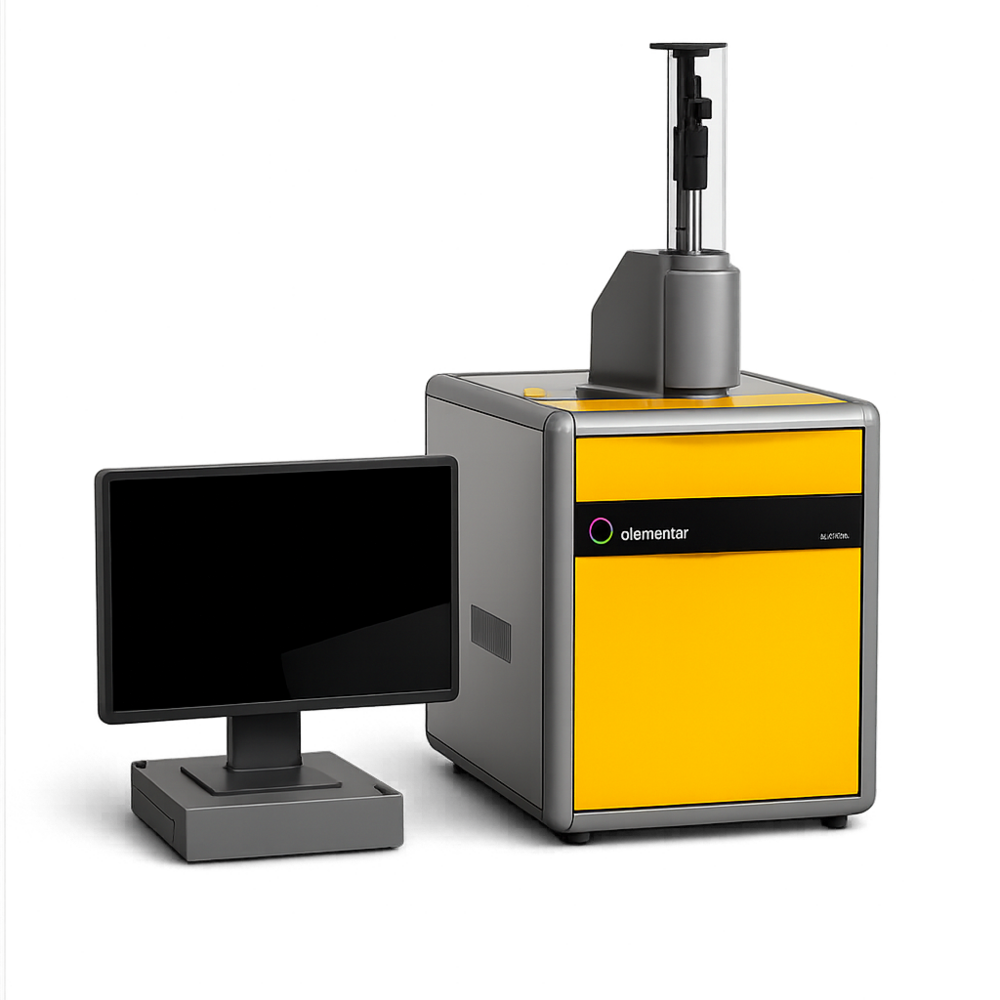

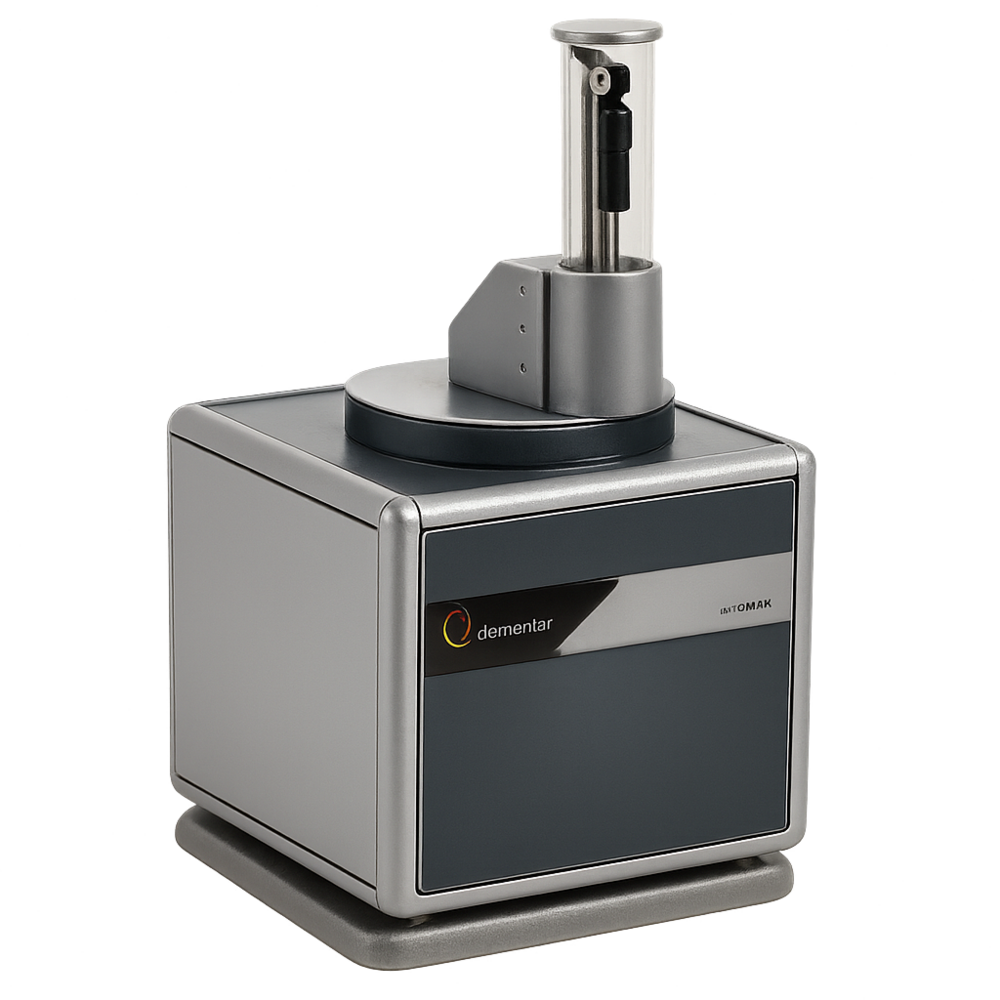

주요제품명: vario EL cube, vario MICRO cube, rapid CS/ONH
특징/강점: 모듈형 CHNS/O 조합과 다채로운 전용 모듈(황/질소/산소 전용 포함)
대용량 연소관·흡착제로 긴 무정지 운영(소모품 교체 주기 길음)
토양/식품/폴리머 등 매트릭스 폭넓은 적용성과 견고한 하드웨어
LECO (미국)
제품명: TruSpec CHNS, CHN628, CS/ONH 시리즈
특징/강점: 고스루풋 설계(분석 시간 단축, 자동화 옵션 풍부)
철강/광물 등 무기 매트릭스에 강한 전용 모델(탄소·황, 산소·질소·수소)
서비스 네트워크와 ASTM/ISO 방법 레퍼런스가 풍부
Thermo Fisher Scientific (써모 피셔 사이언티픽, 미국)
제품명: TriPlus HS / TriPlus 300 HS
특징/강점: Thermo GC/GC-MS와 네이티브 통합(메소드/시퀀스 동기화)
가열 트랜스퍼라인·밸브 블록 최적화 → 안정적인 반복성
DIA/DDA MS 워크플로우와 연동(향료·불순물 스크리닝)
EuroVector (이탈리아)
제품명: EA3000 Series (CHNS/O 모듈형)
특징/강점: 컴팩트 섀시에 모듈형 확장(CHN→CHNS/O 등)으로 초기/운영 비용 효율
He/N₂ 캐리어 선택 유연, 유지보수 접근성 좋음
안정적 TCD 검출·분리컬럼 제어로 재현성 우수(QC 적합)
