캐리어 가스는 기체 분석 시스템 내에서 시료를 분산 및 운반하는 주요 매개체.

일반적으로 기체 크로마토그래피(GC)를 중심으로 사용되며, 컬럼 내부의 이동상(mobile phase)로 기능.

컬럼 내에서는 시료 성분들이 캐리어 가스 흐름 속도와 컬럼 내 고정상과의 상호작용에 따라 분리됨.

이 가스는 비활성적이어야 하며, 시스템과 반응하지 않아야 함이 기본 전제.

정밀 제어된 플로우(Flow Rate)는 시료의 피크 분리(분해능, resolution)에 직접적인 영향을 미침.

운반 가스(Carrier Gas)의 중요성

크로마토그래피(GC/GC-MS, LC-MS) 분석에서 운반 가스는 컬럼 내부에서 시료를 이동시키는 핵심 구성 요소로, 분리 효율, 감도, 재현성에 직접적인 영향을 미침.

주요 운반 가스 종류 및 특성

헬륨 (He)

낮은 확산계수, 안정성, GC에 표준 사용희소성, 고비용, 수입 의존도 높음

수소 (H₂)

빠른 분석 속도, 높은 효율

폭발성 있음 → 안전 조치 필수

질소 (N₂)

경제적, 대부분 분석에 충분

분석 속도 느림, 분리 효율 낮을 수 있음

운반 가스 선택 시 고려 사항

분석기기 종류 (GC, GC-MS, LC-MS 등)

분석 목적 및 분리 대상 물질

기기 제조사의 권장 가스

가스의 순도 및 안정성

실험실 내 안전요건 (위험물 취급 교육 여부 등)

지속 가능성 및 환경영향

경제성 (장기 운영비용 포함)

가스 발생기: 실린더 대안으로서의 가치

안전성 향상

압축 가스 실린더는 파열, 누출, 충돌 등의 위험 존재

수소·질소 발생기는 필요량만 실시간 생산하여 폭발 위험 감소

실험실 내 고압 저장 없이도 고순도 가스 공급 가능

대한민국의 산업안전보건기준에 관한 규칙에 따라, 가압용기 설치 시 별도 환기 및 고정이 의무이며, 이 점에서 발생기 방식이 더 적합

지속 가능성과 환경성 강화

헬륨은 재생불가능한 천연 자원, 추출 시 높은 탄소 배출

수소/질소 발생기는 전기만으로 작동 → 운송, 충전, 폐기 과정 제거

실험실의 탄소중립(CF) 인증이나 ESG 평가 기준에도 부합

비용 효율성 (TCO: 총소유비용 관점)

초기 설치비용

압축가스 낮음

가스 발생기 높음

운영비

압축가스 충전비 + 운반비 + 보관비

가스 발생기 전기료만

유지보수

압축가스 교체 및 공급 대기

가스 발생기 필터/내부 점검

ROI(투자회수기간)

압축가스 없음

가스 발생기 평균 12~18개월

💡 실제 서울시 유기분석 연구실 사례에서는 가스 발생기 도입 후 연간 600만 원 이상 절감 효과

국내 실험실에 적합한 가스 공급 전략

공공기관

수입 헬륨 확보 어려움 → 수소/질소 발생기 도입 확대 추세

의약·생명과학 연구소

GC-MS 등 정밀 분석 장비 사용 시, 고순도 수소 필수

대학 및 교육기관

경제성과 안전 고려 → 소형 질소발생기 적합

화학/환경 분야

온실가스 감축과 연계 가능성 높음 → 지속가능성 측면 강점

주요 캐리어 가스 종류 및 특성

각 가스는 물리적 특성(점도, 확산계수, 열전도도)이 다르며, 사용 목적과 분석기기 조합에 따라 선택이 달라짐.

Helium (He)

정밀한 GC 분석, FID/TCD, MS 결합

- 높은 열전도도

- 낮은 점도 → 높은 플로우 제어 정확도 - 비폭발성 & 비반응성

Hydrogen (H₂)

GC with FID, Fast GC, 고속분석

- 높은 확산도 → 빠른 분리

- 연료로도 사용 가능 (FID에서)

- 폭발성으로 방폭시스템 필요

Nitrogen (N₂)

저속 분석, TCD, MS 보조가스

- 열전도도 낮음 (TCD 민감도 ↓)

- 저렴하고 안정적

- GC에서 비효율적(분리도 낮음)

Argon (Ar)

ICP, MS, GDMS, 플라즈마 분석

- 불활성 가스

- 무거운 분자량 → 충돌 유도 분석 적합

- 고순도(>99.999%) 공급 필수

캐리어 가스 선택 기준 상세

분석 목적

고속 분석: Hydrogen 우수 (Fast GC에 최적)

고분리능 분석: Helium

경제성 중시: Nitrogen

검출기와의 조합

FID (Flame Ionization Detector): Hydrogen + Air + Nitrogen (보조)

TCD (Thermal Conductivity Detector): Helium or Hydrogen 추천 (열전도 차이 필요)

MS (Mass Spec): Helium 안정적이며 오염 최소

컬럼 유형

Capillary 컬럼: 낮은 유량 정확 제어 요구 → Helium or Hydrogen

Packed 컬럼: Nitrogen도 가능

안전성

수소 사용 시 방폭실, 환기, 누설감지기, 자동 차단 밸브 필수

설치 및 배관 구성 (Carrier Gas Supply System Design)

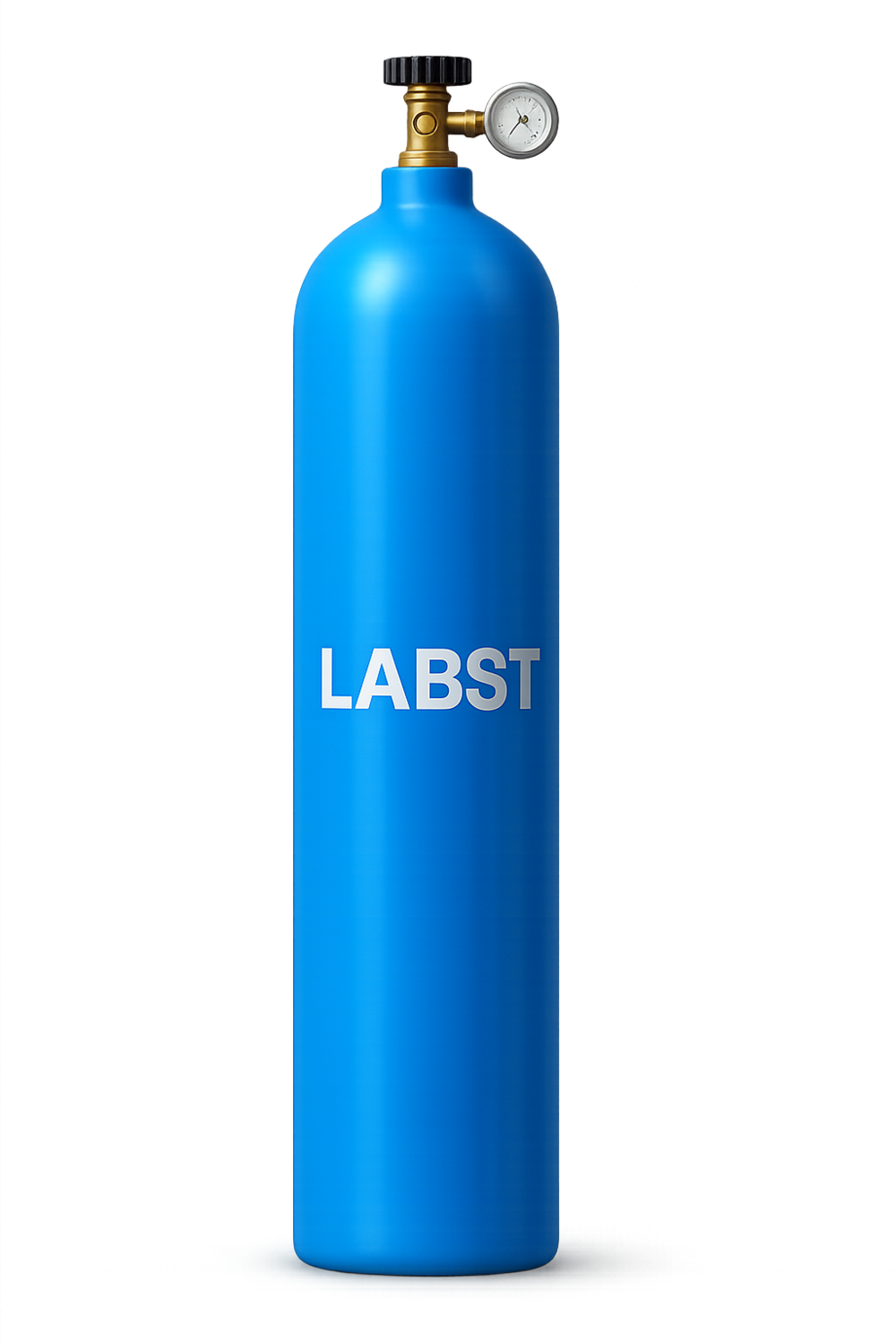

고압가스 실린더 구성

실린더 압력

150~200 bar (일반 실험용)

재질

고합금강 or 알루미늄 합금

보관함

방폭 인증 Cabinet (NFPA 55 준수)

환기, 차압 유지, 자동 알람 필수

고정

체인 2중 고정 + 하단 블럭

지진 대비 바닥 앵커 필수

레귤레이터 (Regulator)

단계

2단계 감압 필수 (1차: 실린더 압력 → 2차: 기기 유량에 맞게)

재질

SUS316L (Corrosion resistant) / Brass (저압, 비부식성용)

정밀도

±0.1 bar 이내 제어 가능해야 함

인증

ISO 2503, CE 인증 레벨 권장

배관 구성 및 Purging

튜브 재질

SUS316L, 내부 전해연마(Passivation) 권장

연결방식

Double Ferrule (Swagelok 방식) or Orbital Welding

Purge 방법

시동 전 헬륨 or 질소로 배관 세척 필수 수분·유기물 제거 목적

유량제어

Mass Flow Controller (MFC)로 정밀 제어

Capillary는 <20 mL/min도 요구

캐리어 가스 안전관리 세부

필수 요소

가스 누출 감지기

Hydrogen, Ammonia 등 사용 시 설치 의무

자동 차단 밸브

누출 시 시스템 전체 가스 차단 (전기 + 기계식 연동)

배기 시스템

Gas Cabinet 내 강제배기(Duct Fan) 또는 음압 설계 필요

피복/차폐

실린더와 기기 연결부는 불연성 피복 적용 권장

교육

실린더 교체 요령, 응급 대처법, 고압 취급 교육 정기 시행

정기 점검 사항 (PM: Preventive Maintenance 기준)

실린더 압력 상태

매일

교체 기준 도달 시 선제 교체

레귤레이터 상태

주간/월간

압력 스윙 확인, 응답 시간 체크

누설 테스트

매주

Soap Bubble Test or Helium Leak Detector

라인 필터 교체

3~6개월

수분/유기물 흡착 Trap 교체

전체 Purging

반기

시스템 Shutdown 후 전체 purge 수행

기타 전문 요소

Zero Air Generator

FID나 VOC 분석 시 Background noise 제거용 공기 공급장치

Hydrogen Generator

수소 실린더 대체 가능, 정량 공급 및 안전성 향상

Inline Filter (Sintered Stainless Steel)

GC 컬럼 오염 방지, 유지관리 수명 연장

Carrier Gas Line Qualification (GLP/GMP)

밸리데이션 필요 (제약 분석실 기준)

캐리어 가스는 단순한 "운반 기체"가 아니라, 분석 정확도, 분석 속도, 장비 수명, 실험실 안전관리에 걸쳐 핵심적인 설계 요소.

분석 목적·장비 특성·검출기 타입·예산·안전 요건을 다각적으로 고려하여 최적의 가스와 설비 구성이 필요하며, 설비 설계, 유지보수, 법적 규정 준수가 모두 병행되어야 함.

실험실 가스 시스템 도입 시 체크리스트

✔ 운반 가스 종류와 필요 순도 확인

✔ 1일 최대 소비량(ℓ/min 또는 Nm³/day) 예측

✔ 분석 장비와 연동 가능한지 확인

✔ 정전/고장 시 대체 수단 확보 여부

✔ 제조사 AS 및 예방정비 서비스 여부

✔ 국내 규정 (소방/산업안전법 등) 부합 여부

✔ ISO 8573.1, ISO 14644 등 관련 국제 기준 준수

예방 유지보수 팁

필터 교체 주기 체크 (6~12개월)

유량/압력 이상 발생 시 즉시 점검

주 1회 이상 순도 확인 기록화

연 1회 전문 유지보수 점검 권장

“운반가스의 선택은 단순한 자재 선정이 아니라 실험실의 안전, 효율, 지속가능성을 좌우하는 전략적 결정입니다.”

단순한 비용보다 총소유비용(TCO), 환경규제 대응력, 안전성까지 고려하는 것이 대한민국 실험 환경에서는 필수입니다.

✅ 지금부터라도 귀하의 실험실에 가스 발생기 중심의 지속 가능한 시스템을 도입해 보십시오.

필요 시 가이드 문서 및 설치·견적 컨설팅도 제공 가능합니다.

운반 가스(Carrier Gas)의 역할과 중요성

크로마토그래피(GC, LC) 및 질량 분석(MS) 분야에서 운반 가스는 컬럼을 통해 용질을 이동시키는 매개체로 사용.

이 운반 가스의 종류는 분리 효율, 분석 감도, 재현성 등에 직접적인 영향을 미칩니다. 올바른 운반 가스를 선택하는 것은 실험의 정확성, 안전성, 비용 효율성까지 좌우하는 핵심 요소.

운반 가스를 선택할 때 고려해야 할 핵심 요소

분리 효율성

컬럼 내 물질의 이동 속도 및 분리도에 영향을 미침. 가스의 확산도(diffusivity)가 핵심.

안전성

고압 가스 실린더는 누출, 폭발 등의 위험이 존재함. 수소 사용 시 특히 주의 필요.

지속 가능성

헬륨은 재생 불가능하고 채취가 에너지 집약적. 대체재인 수소, 질소는 자체 발생 가능.

운영 비용

실린더 구매·교체·운반 비용은 누적될수록 증가.

발생기는 초기 투자 이후 유지비 절감.

공급 안정성

헬륨 부족 현상이나 실린더 수급 문제는 실험 지연 가능성 초래. 자체 공급은 안정성 확보.

가스 발생기(Gas Generator)의 장점

✅ 안전성 향상

고압 실린더 제거로 폭발 및 누출 위험 감소 교체 작업 불필요 → 작업자 사고 위험 감소

✅ 지속 가능성 강화

수소·질소 직접 생성 가능 → 헬륨보다 환경친화적 탱크 운송·충전·폐기 등 에너지 낭비 요소 제거

✅ 비용 절감

초기 설치 비용은 있으나, 1년 이내 실린더 대비 비용 회수 가능

장기적으로 물류·교체·관리 비용 대폭 절감

헬륨의 한계와 대안

헬륨은 지구에서 제한된 양만 존재하며, 천연가스 정제 과정에서 일부 채취됨

가격 변동이 심하고, 공급망이 불안정

대안

질소 (Nitrogen, N₂) – 일반적으로 LC, 일부 GC에 사용

수소 (Hydrogen, H₂) – GC에서 헬륨의 가장 유력한 대체 가스. 감도 우수

공기 (Air) – 검출기용 가스로 자주 사용 (FID 등)

공급 방식 비교

안전성

압축 가스 실린더 누출·폭발 위험 존재

가스 발생기 위험 요소 대폭 감소

지속 가능성

압축 가스 실린더 에너지 집약적 운송·교체 필요

가스 발생기 탄소 발자국 최소화

비용

압축 가스 실린더 반복적 구매·운반비 발생

가스 발생기 초기 투자 후 장기 절감

유지 관리

압축 가스 실린더 주기적 교체 필요

가스 발생기 예방 정비만 필요

공급 안정성

압축 가스 실린더 공급 지연 가능성

가스 발생기 지속적 자가 생성 가능

가스 발생기 도입 시 고려사항

필요 유량 및 압력 범위

설치 공간 확보 여부

가스 순도 요구 조건 (예: 99.999%)

정기 유지보수 계획 (필터 교체 등)

브랜드 및 서비스 지원 (국내 대응 가능 여부 포함)

실험실 최적화를 위한 결론

안전하고 지속 가능한 실험실 운영을 위해서는 올바른 운반 가스 선택뿐 아니라, 그 공급 방식에 대한 전략적 결정이 필수.

특히 가스 발생기는 현대 실험실이 요구하는 안전성, 지속 가능성, 운영 효율성을 동시에 만족시키는 미래형 솔루션으로 주목받고 있음.

GC (Gas Chromatography)에서의 운반 가스 비교

헬륨 (He)

- 넓은 선형 범위

- 비활성성 → 컬럼 및 검출기 오염 없음

- 대부분의 GC 기기와 호환

- 고비용

- 공급 불안정

- 재생 불가능 자원

- 고정밀 분석

- 일반 GC용도로 여전히 사용

수소 (H₂)

- 빠른 분석 속도

- 높은 효율 (Van Deemter 곡선 상 낮은 최적 속도)

- FID 감도 향상

- 인화성 및 폭발 위험

- 일부 검출기 (ECD 등)와 비호환

- 고속 GC - 비용 절감 필요시

질소 (N₂)

- 저비용 - 발생기 설치 쉬움

- 낮은 이동 속도 → 분석 시간 증가

- 해상도 저하 가능성

- 검출 민감도 낮은 일반 분석

- Column washing 용도 등

기술적 요점

Van Deemter 방정식 상 수소가 가장 낮은 최적 속도를 보여 빠르고 효율적인 분석 가능

헬륨은 안전성이 높고 기기 호환성이 좋아 보편적 선택지, 그러나 지속 가능성 및 비용 한계

질소는 저가형 대안이나, 분석 성능이 상대적으로 낮음

LC (Liquid Chromatography)에서의 운반 가스 관련 용도

LC는 운반 가스로 직접적인 역할은 없음, 대신 가스는 다음 목적에 사용됨

모바일 페이즈 탈기 (Degassing): 질소 사용

APCI, ESI 같은 이온화 방식에서의 가스 소스: 질소, 공기

질량 분석기 (LC-MS)의 백업 가스: 고순도 질소 필수

LC-MS 백업 가스

고순도 N₂

이온화 안정성 보장

탈기 (Degassing)

N₂

유기용매와 반응 없음

진공 펌프 Purge

N₂ or Air

펌프 수명 연장 및 안정 운전

가스 발생기 도입의 구체적인 사례 및 유지 전략

실제 도입 사례 (예시 기반)

▶ 사례 1: 제약회사 분석실

기존 상황: 헬륨 실린더 사용으로 월 2회 교체 필요, 비용 및 안전문제 지속

도입 조치: 수소/질소 복합 가스발생기 설치 (GC-FID 분석용)

효과: 연간 가스비용 약 40% 절감

실린더 교체 중단 → 안전사고 제로

분석 속도 향상 (수소 적용)

▶사례 2: 환경분석기관

기존 상황: LC-MS/MS 탈기 및 질량분석 가스 모두 실린더 의존

도입 조치: 고순도 질소 발생기 도입 (99.999%)

효과: 공급 중단 리스크 해소

24시간 안정적인 분석 운용가능

압축공기 시스템과 통합 운영

예방 유지보수 전략

필터 교체

수분, 유분, 먼지 필터는 순도 유지 핵심

6개월~1년

내부 압축기 점검

압축기 오일, 밸브 점검

1년

순도 측정 점검

분석기 연결 전, 출력가스 순도 확인

주기적 (기기보정 주기와 일치)

펌프/냉각 팬 청소

과열 방지 및 수명 연장

분기 1회

에러/알람 기록 확인

운전상태 기록 확인 후 제조사 기술지원상시 모니터링

가스 시스템 전환 시 체크리스트 및 실험실 개선 포인트

전환 전 점검 체크리스트

🔲 필요 가스 종류

분석 장비별 수소, 질소, 헬륨 요구 확인✅

🔲 순도 기준

실험 민감도별 99.99%~99.9999% 이상 요구 확인 ✅

🔲 유량 및 압력 조건

장비별 필요 유량 (L/min), 압력 (psi) 확인 ✅

🔲 실험실 전기 용량

가스발생기 소비전력 (일반 200~600W) 체크 ✅

🔲 공간 및 환기 설비

장비 배치 공간 확보, 열/소음 대비 ✅

🔲 유지보수 가능성

필터 교체, 사용자 셀프점검 가능 여부 확인 ✅

🔲 제조사 및 A/S

국내 기술지원 여부, 납품 사례 보유 여부 ✅

실험실 개선 포인트

실린더 제거

고압 위험물 제거 → 인명 및 장비 안전 확보

배관 단순화

실린더 교체/운반 필요 없어짐

🧰 유지관리 효율화

공급 안정성 확보

정전 이외 변수 없음 → 365일 공급 가능

📈 분석 연속성 향상

탄소 발자국 감소

헬륨 대체 및 운송 제거

🌱 ESG 전략 대응 가능

비용 절감

실린더 임대·교체·배송비 감소

💸 운영비 절감

원격 모니터링 가능

IoT 기반 발생기 설치 시 실시간 제어📡 스마트 실험실 구현
