가스 감지 시스템(Gas Detection Systems)이란?

가스 감지 시스템은 실내 또는 실외에서 위험 가스의 누출, 농도, 축적 등을 실시간으로 감지하고, 설정된 임계 농도를 초과할 경우 경보를 발생시키고 제어 시스템과 연동하여 자동 대응할 수 있도록 하는 안전 감시 장비.

구성 요소 (System Components)

감지 센서(Detector)  대상 가스를 감지하여 전기적 신호로 변환

표시기(Indicator Panel) 가스 농도 디스플레이, 상태 표시

경보 시스템(Alarm Unit) 시각/청각 경고(사이렌, 경광등 등)

제어 패널(Control Unit) 센서 신호 수신 및 릴레이 출력 제어

출력 장치(I/O Module)  HVAC 차단, 밸브 제어, 통신 연동

통신 시스템 RS-485(Modbus), 4-20mA, Ethernet 등 연동용

작동 원리 (Working Principle)

감지 센서가 공기 중의 특정 가스를 실시간으로 흡입 또는 노출

화학적 반응 또는 물리적 변형을 통해 전기 신호 생성

제어 패널이 신호를 수신하고 농도를 계산

설정된 임계값(Threshold) 초과 시

경보 출력

환기장치 가동

밸브 차단

자동 메시지 전송 또는 모니터링

센서 종류 (Sensor Types)

센서 방식 전기화학식 (Electrochemical)

감지 원리 가스 + 전해질 → 전류

주요 감지 가스  CO, H₂S, O₂, NO₂ 등

특징 정밀도 우수, 독성 가스 감지에 적합

센서 방식 NDIR (비분산 적외선)

감지 원리 특정 가스의 적외선 흡수율 분석

주요 감지 가스  CO₂, CH₄, R134a 등

특징 긴 수명, 유지보수 적음

센서 방식 촉매 연소식 (Catalytic Bead)

감지 원리 가연성 가스 연소 → 열 변화 감지

주요 감지 가스  CH₄, LPG, H₂ 등

특징 고온 환경 적합, 폭발성 가스용

센서 방식 MOS (금속산화물)

감지 원리 가스 흡착 시 저항 변화 감지

주요 감지 가스  H₂, NH₃, 알코올 등

특징 반응 속도 빠름, 선택성 낮음

센서 방식 광이온화검출기(PID)

감지 원리 UV 램프 이용해 VOC 이온화 측정

주요 감지 가스  유기 휘발성 가스

특징 VOC 분석, 휘발성 유기물 모니터링에 탁월

설치 기준 및 위치 선정

감지 높이

가스의 비중 기준

공기보다 가벼운 가스(H₂, CH₄ 등): 천장 부근

무거운 가스(LPG, CO₂, SF₆ 등): 바닥 부근

설치 거리 가스 발생원으로부터 1~3m 이내

설치 수량 구역 크기, 장비 밀도, 공기 흐름 고려하여 배치

안전 등급 방폭 지역이면 Ex d, Ex ia 등 인증 필요

센서 수명 고려 센서 교체가 쉬운 위치, 주기적 점검 가능해야 함

시스템 통신 연동 (Integration Options)

BAS / BMS (빌딩 자동화 시스템) 연동 가능

SCADA / DCS 시스템 연결

SMS / Email Notification 시스템

PLC 출력 제어 가능 (릴레이 접점, I/O 통신)

무선(Wi-Fi, ZigBee, LoRa) 지원 모델도 존재

경보 단계 설정 예시 (Threshold Settings)

1단계 경고 TLV 25~50% /시각/청각 경보, 알림 전송

2단계 주의 TLV 50~75% / 환기장치 자동 작동, 출입 통제

3단계 위험 TLV 초과 / 설비 차단, 전원 오프, 긴급대응 시작

유지관리 및 교정

점검(기능 테스트) 매월 또는 분기별 / 경보 작동, 상태 표시 확인

센서 교정(Calibration) 6개월~1년 / 표준가스 이용 정밀 보정

센서 교체 2~3년 / 센서 수명 또는 감도 저하 시

이력 관리 상시 / 교정 기록, 알람 이력 보관

적용 사례 (응용 분야)

연구소 / 실험실 독성가스(CO, H₂S), 산소 결핍, 유기용제 감지

산업시설 LPG, LNG, H₂, 암모니아, 염소 등 위험물 저장소

반도체 / 제약 / 클린룸 HF, SiH₄, AsH₃ 등 반응성 가스 감지

병원 및 MRI실 헬륨(He), 산소 과농도 감지

상하수 처리장 황화수소, 메탄 등 감지

주거/상업 시설 CO, 메탄 감지 및 화재 예방용

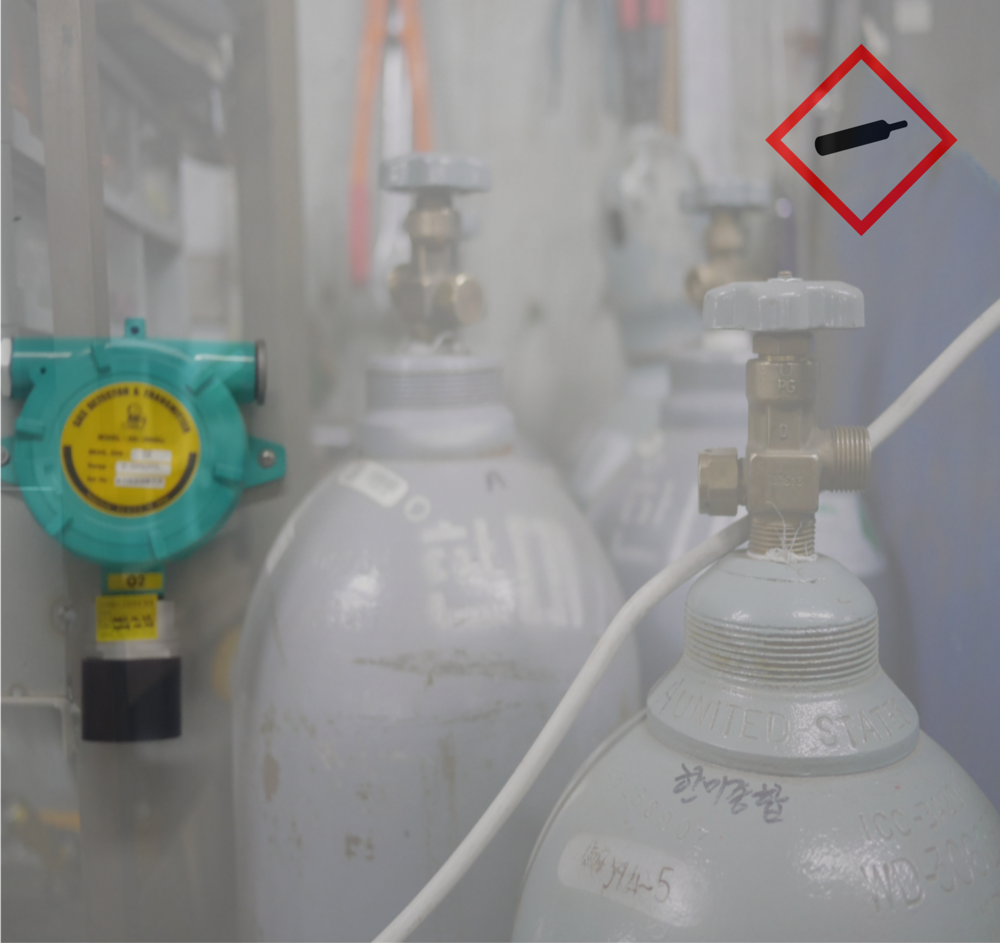

고정식 가스 감지기는?

특정 영역에서 비정상적이거나 위험한 가스 누출을 감지하고 잠재적인 위험이 있는 경우 사용자에게 경고하는 데 사용.

센서가 장착되어 모델에 따라 하나 이상의 가스 유형 농도를 측정할 수 있음.

휴대용 감지기와 달리 고정 감지 장치를 사용하면 하루 24시간 전체 영역을 보호할 수 있음.

가스 농도를 수치로 표시한 다음 비정상적인 값이 발생할 경우 서보 제어를 트리거하는 감지 시스템에 연결할 수 있음.

가스 감지 컨트롤러는?

고정 감지 시스템의 주요 구성 요소이며, 여러 감지기에 연결되어 가스 누출 관련 위험이 있는 영역을 지속적으로 모니터링할 수 있음.

이 장치는 감지기에서 보낸 가스 측정값을 처리.

과도한 가스 농도와 관련된 위험을 경고.

휴대용 가스 누출 감지기는?

특정 영역에서 가스 누출을 감지하고 잠재적인 위험을 경고.

위험하거나 열악한 환경에서의 임시 유지 보수 작업에 적합.

특정 공간에서 발생할 수 있는 모든 위험(폭발, 화재, 중독, 질식 등)을 방지.

왜 필요한가?

보이지도, 냄새 안 날 수도 있는 가스를 놓치면 폭발·중독 위험이 큽니다.

감지기가 있으면 초기 단계에서 감지 → 바로 대응이 가능해 사고 확률을 크게 줄여요.

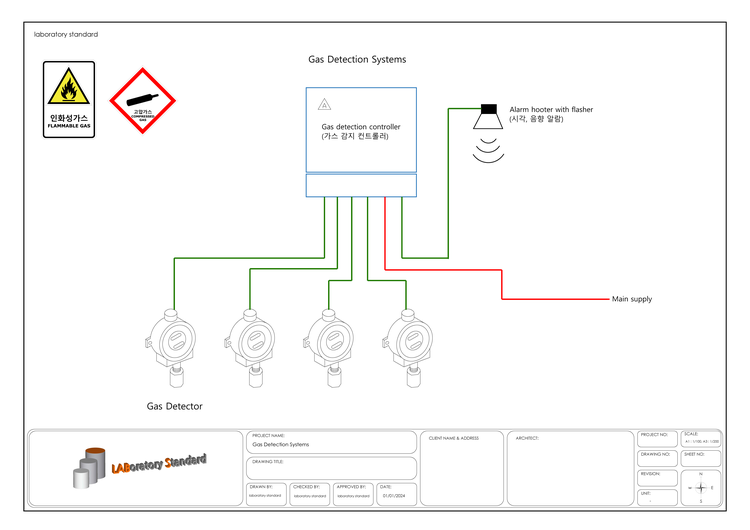

어떻게 생겼고, 어떻게 작동하나?

센서(Detector): 가스 근처(바닥/천장/배관)에 설치되어 농도를 수치로 측정

컨트롤러(수신기): 여러 센서의 신호를 모아 임계치 비교

경보 장치: 부저·사이렌·경광등, 알림 팝업·문자

연동 출력

배기 팬 가동/증속

가스 밸브 차단

공조(급·배기) 전환, 댐퍼 닫기

건물 관리시스템(BMS)·소방과 연계

동작 흐름 예시: 작은 누출 감지(주의) → 배기 팬 자동 가동 → 농도 계속 상승(경고) → 가스 밸브 차단 & 큰 경보(비상)

어떤 가스를 감지하나?

가연성(폭발성): 수소(H₂), 메탄/천연가스, 프로판, 아세틸렌 등 → 보통 LEL(폭발 하한) 기준으로 감지(예: 10% LEL에서 주의, 20% LEL에서 비상).

독성: CO, H₂S, NH₃, Cl₂, NOx, SO₂ 등 → ppm 기준(예: 25 ppm 경보 등).

산소(O₂): 질소 퍼지 등으로 산소 결핍 위험 감시(예: 19.5% 미만 경보).

센서 종류(간단 구분)

촉매연소식: 가연성 가스(폭발 위험 감시), 보편적·가성비 좋음

적외선(IR): 용매/탄화수소류에 강함, 드리프트 적고 수명 김

전기화학식: CO·H₂S·NH₃ 등 독성 가스에 민감

MOS(금속산화물): 폭넓은 감지, 다만 교차감응 관리 필요

어디에 설치하나요?

가벼운 가스(수소): 천장 근처

무거운 가스(프로판, 염소): 바닥 가까이

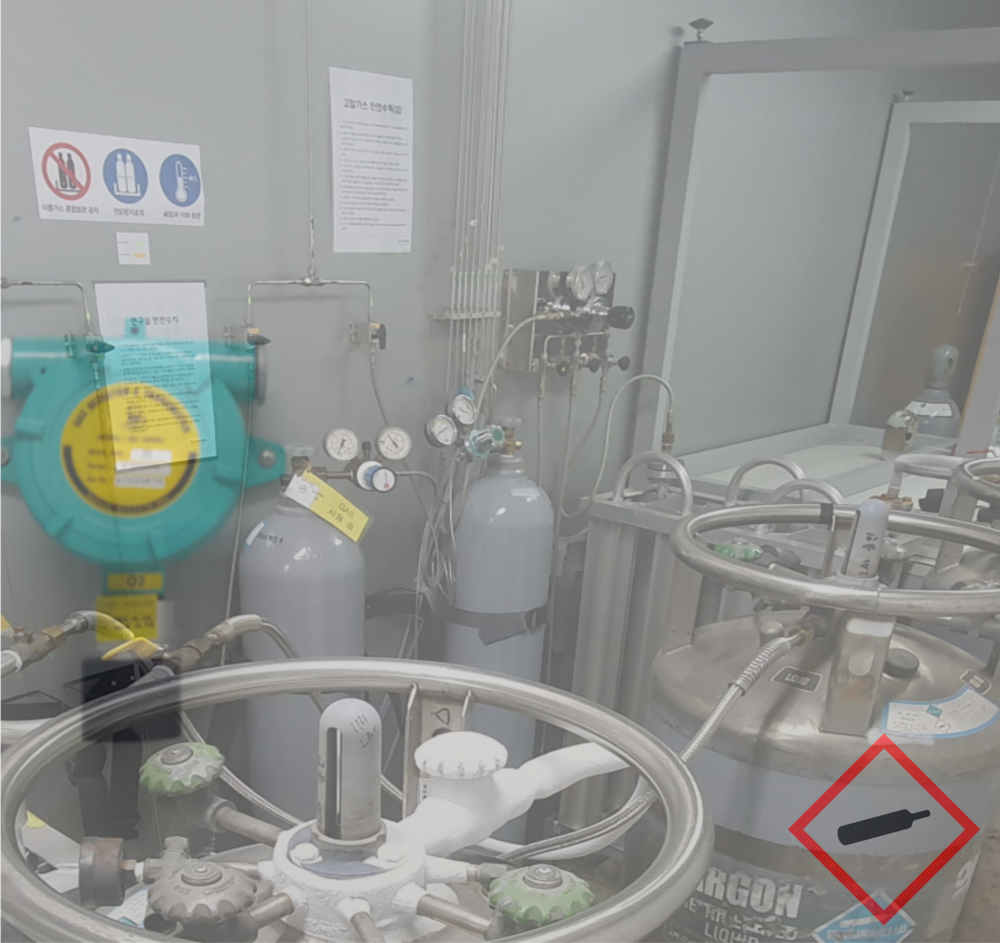

실린더 저장실/가스캐비넷/밸브·조정기 주변, 장비 배기구/후드 주변, 혼합·저장 공간

환기 흐름을 고려해 사각지대가 없도록 배치

알람 단계(권장 예시)

주의(LOW): 알림 + 배기 증속(사람은 확인)

경고(MED): 경보 + 가스차단 + 공조 전환

비상(HI): 큰 경보 + 출입 통제/대피 유도 + 기록 저장/통보

유지관리(정말 중요!)

정기 교정: 6–12개월(가스·센서 타입·현장에 따라 상이)

기능 점검: 알람·릴레이·팬/밸브 연동이 실제로 동작하는지 테스트

소모품/수명 관리: 전기화학식 센서는 수년 주기 교체 필요

로그/레포트: 점검·교정 기록을 파일로 보관(감사·보험 대응)

흔한 오해 & 팁

“후드 있으니 괜찮다?” → NO: 후드는 작업 중 국소배기, 누출 감시는 별개예요.

“센서만 달면 끝?” → NO: 배치·연동·정기 교정까지 해야 ‘실제 안전’이 됩니다.

UPS(무정전 전원): 감지·경보·차단은 정전 시에도 돌아가야 하므로 핵심 회로는 UPS 권장.

표지 & 교육: 알람 의미/대피 루트/차단 밸브 위치 안내가 필수.
