구성 요소 (Components)

전기 콘센트 AC 220V, 110V, DC 전원, 다국적 규격 선택 가능

LAN 포트 실험장비 네트워크 연결

가스 밸브 LPG, 압축공기, 질소, 수소 등 선택적 설치

수도 밸브 냉온수, 증류수, DI Water 등

배기 포트 배기 호스 연결용 덕트 또는 흄후드 연결

진공 밸브 중앙 진공 시스템 연결

조명 LED 조명 내장형도 가능

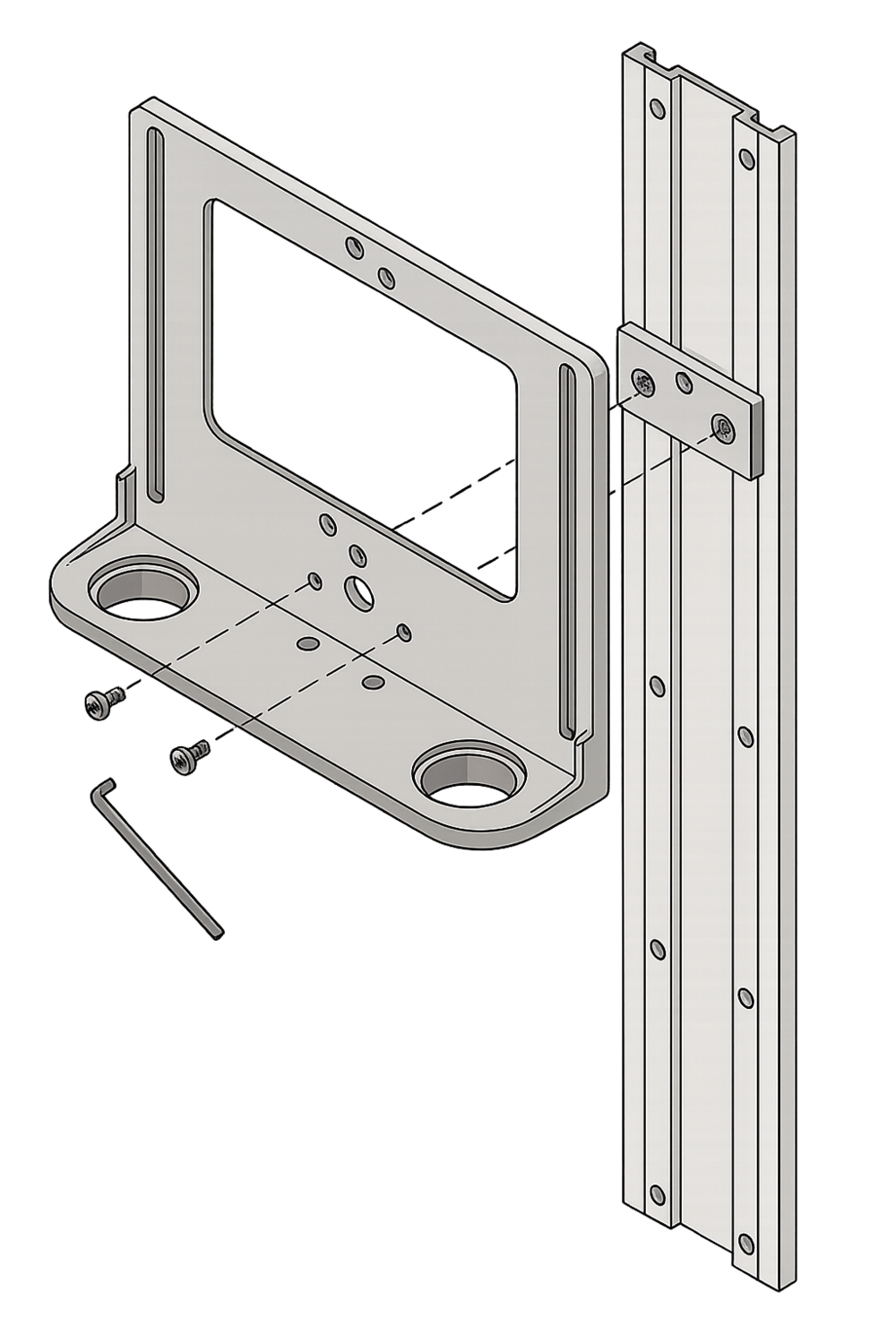

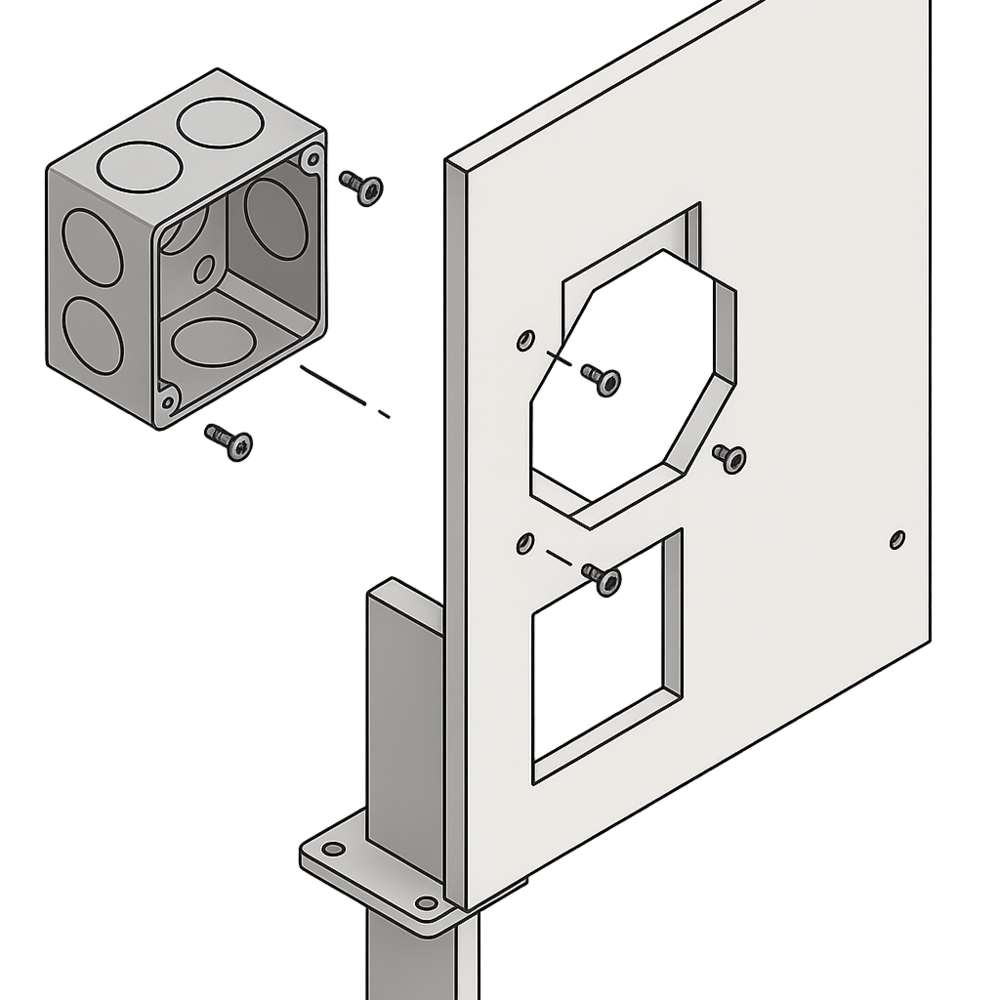

모듈형 패널 빠른 교체 및 유지보수가 용이하게 설계

점검 도어 (Access Panel) 점검, 수리 시 열 수 있는 도어 포함

설치 방식 (Installation Types)

실험대 통합형 (Bench-integrated Type)

실험대 뒷면, 중앙, 또는 상단에 설치

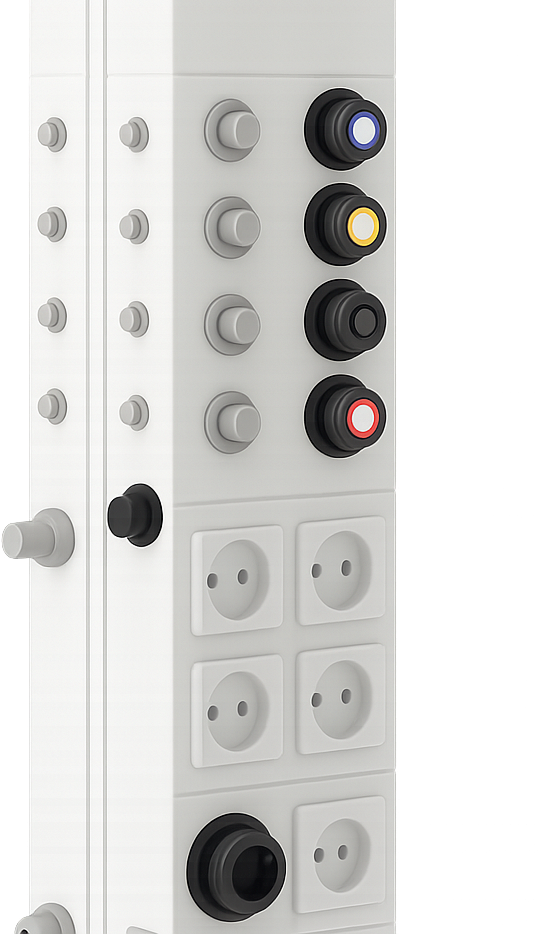

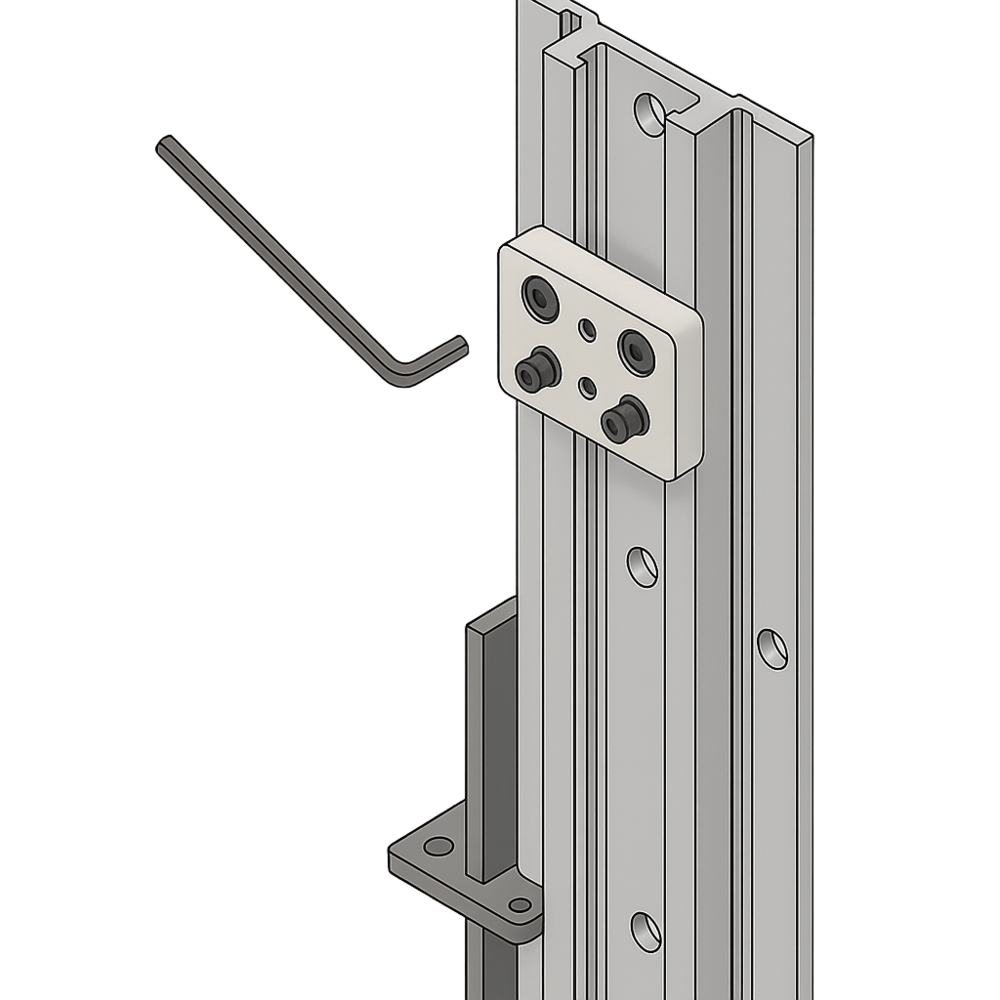

수직형 칼럼 또는 박스 구조

사용자가 작업 중에 쉽게 접근 가능

천장 매립형 (Ceiling-suspended or Ceiling-concealed)

천장에 매립하여 깔끔한 디자인, 이동형 실험대와 호환

배관은 천장 위로, 필요 위치에 Drop-down 방식으로 분기

미래 확장성, 레이아웃 유연성 높음

벽 부착형 (Wall-mounted Type)

실험실 외벽에 부착하여 유틸리티 공급

공간 제약이 있는 실험실에 유리

설계 시 고려 요소 (Design Considerations)

유지보수 용이성 모든 밸브, 배선, 배관은 도구 없이 접근/교체 가능하도록 설계

모듈화 (Modularity) 유닛별 분리 설치 → 특정 파트만 교체 가능

확장성 (Scalability) 향후 장비 추가 대비 여유 포트 구성

접지/안전 기준 정전기 방지, 과전류 차단, 안전 인증 부품 사용

유틸리티별 색상/라벨 가스, 진공, 물 등 혼동 방지용 국제 규격 색상 사용

소음/진동 방지 배기 또는 공기 공급 시 흡음재/댐퍼 사용 고려

자재 내구성 스테인리스, 알루미늄, 고강도 플라스틱 등 부식/열/화학 저항성 고려

주요 사양 예시 (Specification Examples)

크기 W: 1800mm, D: 750mm, H: 실험대 높이~천장까지 (주요사양은 다양함)

재질 분체도장강, 알루미늄, SUS 304

전기 2구~6구 멀티 콘센트, 서지 보호기 포함

수도 고무호스 방식 or 브라스 밸브 타입

가스 Brass Ball Valve, 색상 구분 밸브

진공 -0.9 bar 기준 설계, 실리콘 호환

조명 4000K LED 확산등 내장

IP 등급 방수/방진 설계 시 IP44 이상

IP 등급(IP Rating)은 실험실, 장비, 전기기구 등에서 방수/방진 성능을 수치화하여 표현한 국제 표준 등급.

IP 등급이란? (Ingress Protection Rating) **IP 등급은 IEC 60529 국제 표준에 따른 ‘방진 및 방수 보호 등급’.

IP = Ingress Protection 두 자리 숫자로 구성됨: 예: IP44, IP65, IP68 등

IP 등급 숫자의 의미

첫 번째 숫자 (방진) 고체(먼지, 손, 공구 등)에 대한 보호 수준

두 번째 숫자 (방수) 액체(물, 습기 등)에 대한 보호 수준

IP44 해석

4 (첫째 자리, 방진) 지름 1mm 이상의 고체 물체로부터 보호 (예: 철사, 나사, 작은 도구)

항목 의미 4 (첫째 자리, 방진) 지름 1mm 이상의 고체 물체로부터 보호 (예: 철사, 나사, 작은 도구) 4 (둘째 자리, 방수) 360도 방향에서 분사되는 물에 대해 보호 (스프레이 수준)

IP44는 기본적인 먼지와 모든 방향에서 분사되는 물에 견딜 수 있는 수준. 실험실 장비, 실험대 설비, 전기 소켓, 제어 패널 등에 적합한 수준.

IP 방수/방진 단계별 표

방진 등급 (첫 번째 숫자)

0 무방비

1 >50mm 크기의 물체 (손 등) 보호

2 >12.5mm (손가락 등) 보호

3 >2.5mm (도구, 와이어 등) 보호

4 >1mm (작은 나사, 철사 등) 보호 ← ✅ IP44 기준

5 먼지 제한적 침투 허용 (Dust Protected)

6 완전 먼지 차단 (Dust Tight)

방수 등급 (두 번째 숫자)

0 무방비

1 수직 물방울 낙하 보호

2 15도 내 기울기 낙수 보호

3 60도 이내 물분사 보호

4 모든 방향에서 분사되는 물 보호 ← ✅ IP44 기준

5 약한 수압의 분사 보호

6 강한 수압의 분사 보호

7 일시적인 수중 침수 보호 (1m 이하)

8 장시간 수중 침수 보호 (1m 이상)

실험실 설계에서 IP44 이상의 의미

습기 많은 환경 증류수, DI Water, 시약 등과 접촉 가능

세척 가능성 청소 시 물걸레, 분무기 등 사용 예상

가스 누출 감지기, 콘센트 물 튀김에 의한 쇼트 방지 필요

바닥/하부설비 약간의 물 고임에도 정상 동작 필요

스테인리스/방부성 소재와 함께 사용 전기 부품도 방수 필요

설계/선정 시 주의사항

IP44는 실험실 표준 수준의 방수/방진 등급

고압수 분사나 완전한 먼지 차단이 필요한 환경은 IP65 이상을 고려

천장 내 유틸리티 박스 또는 외부 벽면 스위치는 최소 IP44 이상, 클린룸이나 가스 취급실은 IP65~66 이상 권장.

예시 제품

실험대 내장 콘센트 IP44 이상

천장 매립형 가스 밸브 IP44 이상

분석기기 전원 박스 IP44~55

클린룸용 전기 모듈 IP65 이상

세척 가능한 조명등 IP66 이상

요약

IP44 1mm 이상 고체 침입 차단 모든 방향에서의 물 튀김 방지 실험대 콘센트, 천장 유틸리티 박스

IP65 먼지 완전 차단 고압수 분사 보호 클린룸, 세척 가능한 장비

IP68 먼지 완전 차단 장시간 수중 사용 가능 야외/수중 센서용
